2J  |  Artikelnummer: 2J7583B-RB-SP

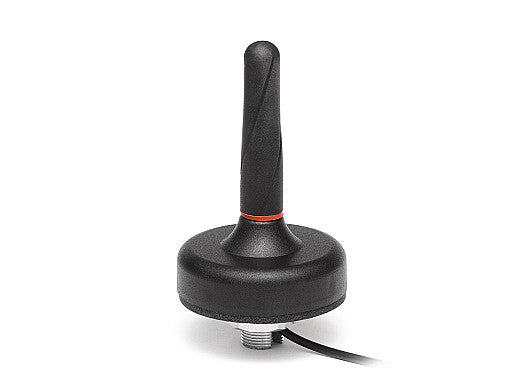

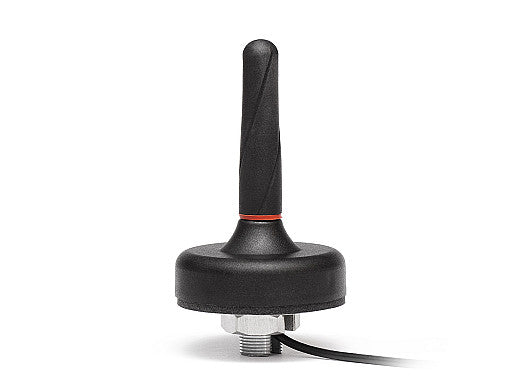

2J7583B-RB-SP 5G Schraubmontage Antenne SMA-M IP67 IP69

Versand wird beim Checkout berechnet.

Hersteller / (EU) Verantwortliche Person

Hersteller
2J Antennas, sro
Stefanikova 61, Bardejov, 08501, Slowakei
sales@2j-antennas.com
+421 (54) 488-0564

Beschreibung

Diese Hochleistungs-Ultra-Breitbandantenne ist für Anwendungen der nächsten Generation von 5G NR konzipiert und bietet extremes mobiles Breitband, massive Kapazität und ultra-niedrige Latenzkommunikation. Sie deckt Sub-6-GHz-Bänder von 617 bis 5925 MHz ab und gewährleistet zuverlässige Signalpenetration sowie erstklassigen Durchsatz über alle wichtigen Mobilfunkbänder weltweit. Das robuste, wasserdichte Gehäuse mit IP67- und IP69-Zertifizierung macht sie ideal für den Außeneinsatz, während die vollständige 4G LTE-Abwärtskompatibilität ältere Netzwerke unterstützt. Die Antenne liefert ein gleichmäßiges, omnidirektionales Strahlungsmuster für unterbrechungsfreie 360-Grad-Abdeckung und hohe Effizienz, was sie geeignet macht für Transport, Telematik, Gateways, Router, intelligente Messsysteme, Smart-Home-Plattformen, Fernüberwachung und Virtual-Reality-Geräte.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: SMA-M

Installation / Umwelt

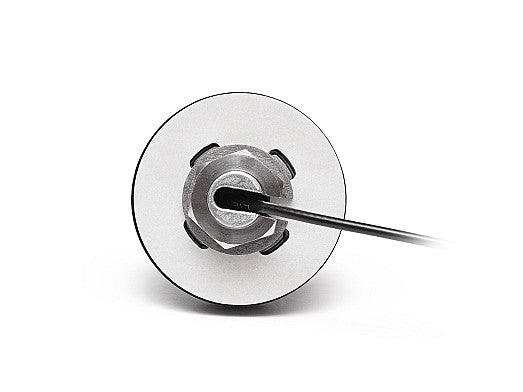

Die 2J7583B-RB-SP 5GNR-Antenne misst Ø 54 × 81,4 mm, verfügt über eine Schraubbefestigungsoption und ist abhängig von der Massebene. Das Gehäuse besteht aus langlebigem ASA-Material (schwarz erhältlich) und hält Temperaturen von -40 °C bis +85 °C stand. Die Installation erfolgt einfach mit dem SMA-Male-connector. Die 2J7583B-RB-SP wird ohne gefährliche Stoffe hergestellt und ist sowohl REACH- als auch RoHS-konform. Die Antenne ist wasserdicht mit IP67-Zertifizierung und zusätzlich IP69-zertifiziert für Wasserdichtigkeit gegen Hochdruckwasserstrahlen. Vollständig anpassbare Optionen mit großer Auswahl an Steckertypen, Kabellängen und Kabeltypen.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Befestigung: Schraubbefestigung
Typ: Einzelantennen

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-8,4, ~-13,6, ~-11,7, ~-8,1
VSWR: ~3,1:1, ~1,7:1, ~1,8:1, ~2,5:1
Effizienz (%): ~48,8, ~59,8, ~33,3, ~23,7
Spitzenverstärkung (dBi): ~1,1, ~3,6, ~1,9, ~1,2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{ "model": "2J7583B-RB-SP", "title": "Joystick 5GNR/4G LTE/3G/2G High-Performance IP67 IP69 Screw Mount Antenna", "mountingType": "Screw Mount", "ipRating": "IP67/IP69", "dimensions_mm": "Ø 54 × 81.4", "elements": [ { "elementID": "Cellular", "type": "Cellular", "technologies": [ "5GNR", "4G LTE", "FirstNet", "CBRS", "LPWA", "CAT-X", "CAT-Mx", "CAT-NBx", "NB-IoT", "3G", "2G" ], "frequencies": [ { "range_mhz": "617-960", "returnLoss_db": "~-8.4", "vswr": "~3.1:1", "efficiency_percent": "~48.8", "peakGain_dbi": "~1.1", "averageGain_db": "~-3.4" }, { "range_mhz": "1427-2690", "returnLoss_db": "~-13.6", "vswr": "~1.7:1", "efficiency_percent": "~59.8", "peakGain_dbi": "~3.6", "averageGain_db": "~-2.3" }, { "range_mhz": "3300-5000", "returnLoss_db": "~-11.7", "vswr": "~1.8:1", "efficiency_percent": "~33.3", "peakGain_dbi": "~1.9", "averageGain_db": "~-4.9" }, { "range_mhz": "5150-5925", "returnLoss_db": "~-8.1", "vswr": "~2.5:1", "efficiency_percent": "~23.7", "peakGain_dbi": "~1.2", "averageGain_db": "~-6.3" } ], "polarization": "Linear", "radiationPattern": "Omni-Directional", "impedance_ohms": 50, "maxInputPower_w": 35 } ], "connectors": [ { "elementIDRef": "Cellular", "type": "SMA-Male", "cableType": null, "cableLength_mm": null } ] }
