2J  |  Artikelnummer: 2JCP1840101a

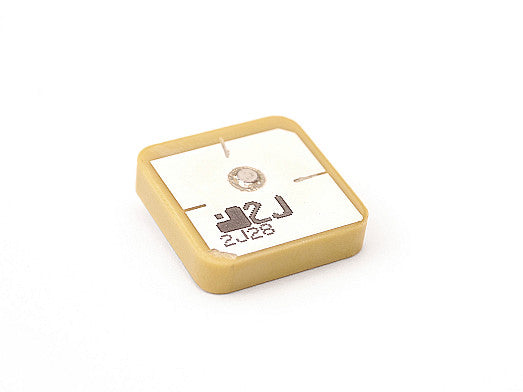

2JCP1840101a GNSS Durchsteckmontage Keramikantenne

Versand wird beim Checkout berechnet.

Hersteller / (EU) Verantwortliche Person

Hersteller
2J Antennas, s.r.o.
Stefanikova 61, Bardejov, 08501, Slowakei
sales@2j-antennas.com
+421 (54) 488-0311

Beschreibung

Diese hochgewinnige Embedded-Antenne ist für zuverlässigen GNSS-Empfang ausgelegt und unterstützt die Standards GPS, QZSS und Galileo. Ihre Keramikbauweise und Abhängigkeit von der Massefläche machen sie ideal für die Integration in kompakte Geräte, bei denen Präzision und Effizienz entscheidend sind. Die Antenne eignet sich hervorragend für Anwendungen wie Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement, Smart Cities und mehr und bietet robuste Leistung in anspruchsvollen Umgebungen.

Konnektivitäten

GPS/QZSS/Galileo/L1


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Durchsteckmontage Keramik
Standort: Intern
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS

Standards: GPS/QZSS/Galileo
Frequenz: 1575.42 MHz
Passiver Gewinn (dBi): ~3.6
Effizienz (%): ~65
Strahlungsmuster: Halbkugelförmig
Axiales Verhältnis (dB): 3 max
Polarisation: RHCP

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{ "model": "2JCP1840101a", "title": "GPS/Galileo 1575 MHz High Gain Ground Plane Dependent Thru-Hole Mount Antenna", "mountingType": "Thru-Hole Mount", "ipRating": null, "dimensions_mm": "18 x 18 x 4", "elements": [ { "elementID": "GNSS", "type": "GNSS", "technologies": [ "GPS", "QZSS", "Galileo" ], "frequencies": [ { "range_mhz": "1575.42", "returnLoss_db": "~-26.0", "vswr": "~1.0:1", "efficiency_percent": "~65", "peakGain_dbi": "~3.6", "averageGain_db": "~-1.8" } ], "polarization": "RHCP", "radiationPattern": "Hemispherical", "impedance_ohms": 50, "maxInputPower_w": null } ], "connectors": [] }
