Beschreibung

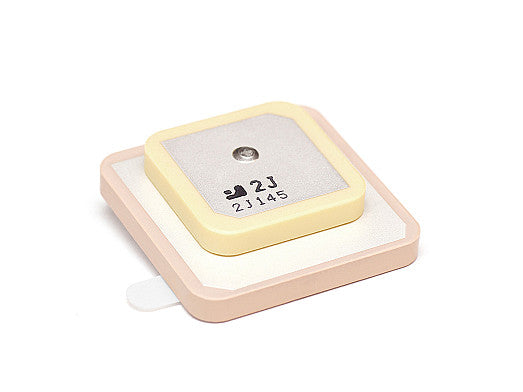

Diese hochpräzise, gestapelte Patch-Antenne ist für anspruchsvolle GNSS-Anwendungen konzipiert und unterstützt GPS, GLONASS, BeiDou, QZSS, Galileo, SBAS und RTK-Standards. Ihr fortschrittliches Design ermöglicht Zentimeter-genaue Genauigkeit, was sie ideal für Land- und hydrographische Vermessungen, UAV-Navigation, autonome Fahrzeuge und die zivile Luftfahrt macht. Der kompakte Formfaktor von 36 × 36 × 8 mm erlaubt eine einfache interne Integration durch Thru-Hole-Montage und doppelseitigen Klebstoff. Die langlebige Keramikbauweise gewährleistet einen zuverlässigen Betrieb über einen weiten Temperaturbereich, während das passive Einzel-Feed-Design für hohen Gewinn und Effizienz optimiert ist. Für Installationen mit Kabelstrecken über 30 Metern werden Inline-Verstärker empfohlen, um die Signalqualität zu erhalten.
Konnektivitäten
GPS/GLO/BEI/QZSS/Galileo/RTK/L1L2
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Gestapelte Patch, Einzel-Feed
Ort: Intern
Montage: Thru-Hole-Montage Keramik
Satellitennavigation: GNSS
Typ: Einzel
Konnektivität 1 - GNSS (GPS/GLONASS/BeiDou/QZSS/Galileo/SBAS/RTK/L1L2)
Technologien: GPS/Glonass/Beidou/QZSS/Galileo/SBAS/RTK/L1L2
Bandbreite (MHz): 1227, 1561-1606
Bänder: L2, L1
Frequenz: 1227,6, 1561,098, 1575,42, 1602,00
Standards: GPS(L2C), QZSS(L2C), GPS(L1C), GLONASS(L1OF), BeiDou(B1), QZSS(L1C), Galileo(E1), SBAS (L1)
Rückflussdämpfung (dB): ~-19,73, ~-9,99
VSWR: ~1,2:1, ~2,0:1
Effizienz (%): ~78,3, ~75,4
Passiver Spitzen-Gewinn (dBi): ~3,7, ~4,3
Durchschnittlicher Gewinn (dB): ~-1,1, ~-1,2
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP
