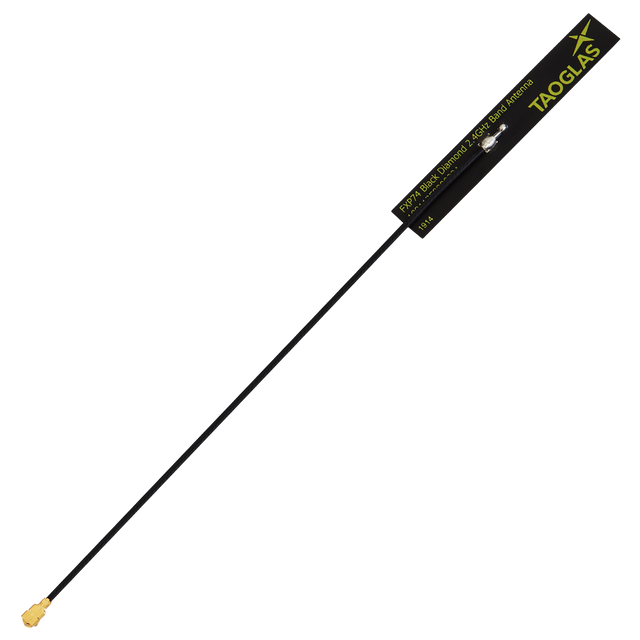

FXP74.07.0100A W-lan, ISM flex PCB Antenne Black Diamond U.FL 10cm

Die FXP74 Black Diamond ist eine ultraflache, flexible PCB-Antenne, die für 2,4-GHz-Anwendungen einschließlich W-lan, Bluetooth und ZigBee entwickelt wurde. Ihre kompakte Größe und flexible Polymerkonstruktion machen sie ideal für die Integration in enge Räume innerhalb von Geräten wie LCD-Monitoren, Tablets, Smartphones und kleinen Routern. Die Antenne verfügt über eine robuste Klebemontage mit doppelseitigem 3M-Klebeband, die eine einfache Installation und zuverlässige Leistung gewährleistet. Mit einem Spitzenverstärkungswert von 4 dBi und einer Effizienz von über 50 % bietet sie stabile drahtlose Konnektivität in verschiedenen Umgebungen. Diese Antenne ist eine ausgezeichnete Lösung für eingebettete drahtlose Anwendungen, bei denen der Platz begrenzt ist und hohe Leistung erforderlich ist.

Konnektivitäten

2,4-GHz W-lan/Bluetooth/ZigBee

Stecker & Kabel

• Steckertyp: U.FL
• Kabellänge: 10 cm
• Kabeltyp: 1,13 Koax

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Flex PCB
Position: Intern
Montage: Klebemontage
Kurzstrecken-Drahtlosstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Einzel

Konnektivität 1 - 2,4-GHz W-lan/Bluetooth/ZigBee

Frequenz: 2,4 GHz
Impedanz (Ohm): 50
VSWR: 2:1
Spitzenverstärkung (dBi): 4
Effizienz (%): 50
Polarisation: Linear
Abmessungen (mm): 47 x 7 x 0,1
