2J  |  Artikelnummer: 2J2183B-B05H-300LL195-C91NRST

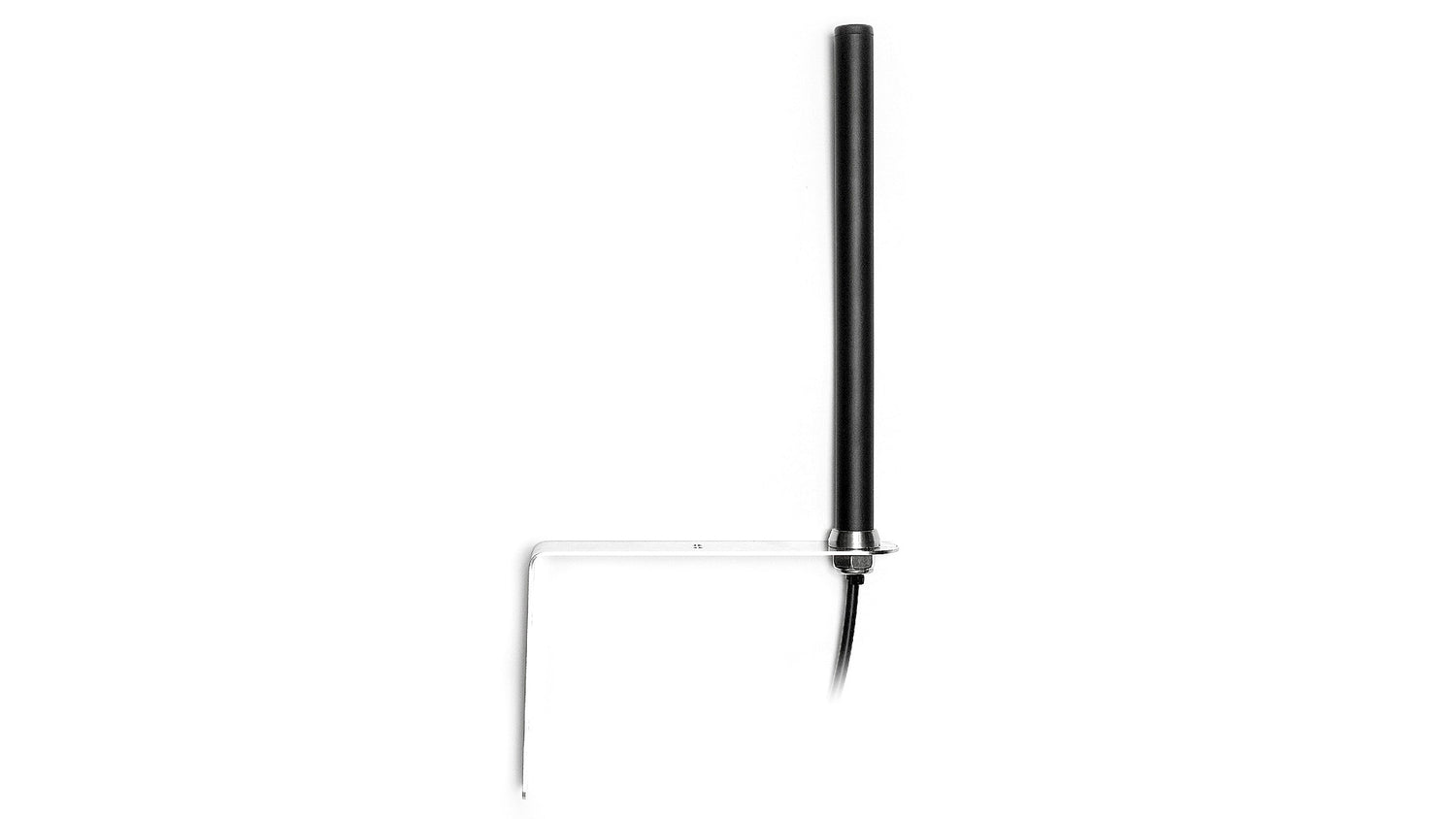

2J2183B-B05H 5G Wandhalterung Antenne SMA-M 300cm

€21,68
Stückpreis mit MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Ultra-Wideband-Antenne ist für leistungsstarke 5G-, 4G-, 3G- und 2G-Mobilfunk-Konnektivität in anspruchsvollen Außenbereichen konzipiert. Ihr robustes Gehäuse mit IP67-Zertifizierung und die Halterung aus Edelstahl gewährleisten einen zuverlässigen Betrieb bei widrigen Wetterbedingungen, was sie ideal für Telekommunikation, Gebäudemanagement, IoT und industrielle Anwendungen macht. Die Antenne unterstützt Sub-6-GHz-Mobilfunkbänder, bietet Abwärtskompatibilität mit bestehenden Netzwerken und liefert stabile, hochverstärkte Leistung für einen konstanten Datendurchsatz.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss & Kabel

  • Anschlusstyp: SMA-Stecker (männlich)
  • Kabellänge: 300 cm
  • Kabeltyp: LL195

Installation / Umwelt

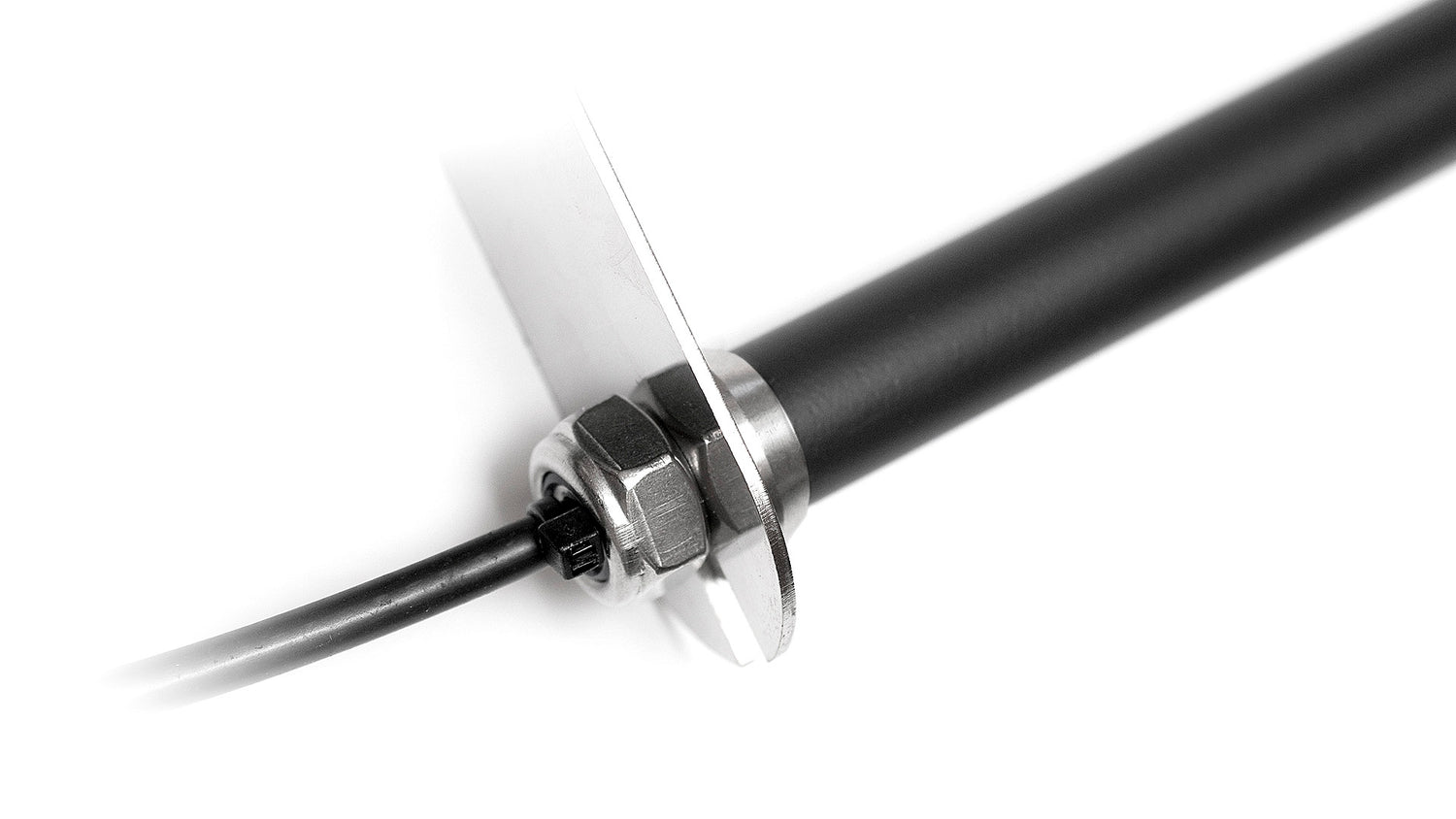

2J2183B-B05H hat ein kompaktes und schlankes, stabförmiges Design mit den Maßen 325 × 36 × 155 (220 × Ø 16) mm und ist mit einem IP67-zertifizierten ASA-Gehäuse geschützt, das eine hervorragende Haltbarkeit bei Temperaturen von -40 °C bis +85 °C bietet. Es verfügt über ein leistungsstarkes, verlustarmes Kabel mit einem Anti-Snag-Kabel für eine nahtlose und langlebige Installation. Die Antenne wird mit einer Halterung aus Edelstahl, einer Messing-Antennenbasis, einem 300 cm langen verlustarmen L1195-Kabel und einem SMA-Stecker (männlich) für eine sichere und dauerhafte Außenmontage geliefert. Für Innenantenne-Lösungen siehe Produkt 2J2183K-B07H mit Kunststoffhalterung zur Wandmontage. Anschlüsse und Kabel können an spezifische Anforderungen angepasst werden, und unsere erfahrenen Ingenieure stehen zur Verfügung, um bei der Auswahl von Antennen zu helfen, die alle Kundenbedürfnisse erfüllen. Bitte kontaktieren Sie uns für weitere Informationen. Alle unsere Produkte werden ohne gefährliche Materialien hergestellt und erfüllen vollständig die RoHS-Richtlinien.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
Montage: Wandmontage
Typ: Einzel
Abmessungen: 325 × 36 × 155 (220 × Ø 16) mm

Anschluss 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-8,3, ~-13,0, ~-14,1, ~-11,9
VSWR: ~2,4:1, ~1,8:1, ~1,7:1, ~1,9:1
Effizienz (%): ~66,6, ~62,6, ~40,6, ~32,4
Spitzenverstärkung (dBi): ~3,9, ~4,0, ~3,9, ~3,9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J2183B-B05H","title":"Liberty 5GNR/4GLTE/3G/2G IP67 Wandmontageantenne mit Halterung","mountingType":"Wandmontage","ipRating":"IP67","dimensions_mm":"325 × 36 × 155 (220 × Ø 16)","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.3","vswr":"~2.4:1","efficiency_percent":"~66.6","peakGain_dbi":"~3.9","averageGain_db":"~-1.8"},{"range_mhz":"1427-2690","returnLoss_db":"~-13.0","vswr":"~1.8:1","efficiency_percent":"~62.6","peakGain_dbi":"~4.0","averageGain_db":"~-2.1"},{"range_mhz":"3300-5000","returnLoss_db":"~-14.1","vswr":"~1.7:1","efficiency_percent":"~40.6","peakGain_dbi":"~3.9","averageGain_db":"~-4.1"},{"range_mhz":"5150-5925","returnLoss_db":"~-11.9","vswr":"~1.9:1","efficiency_percent":"~32.4","peakGain_dbi":"~3.9","averageGain_db":"~-4.9"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Stecker","cableType":"L1195","cableLength_mm":3000}]}
