2J  |  Artikelnummer: 2J0504-C20N

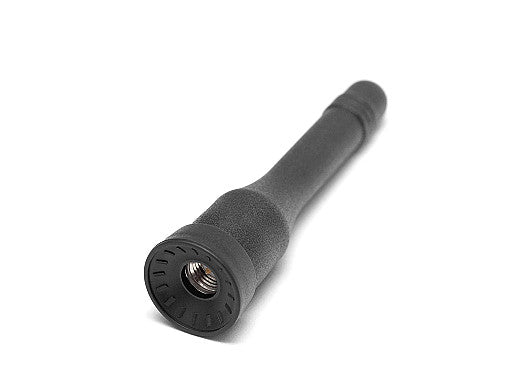

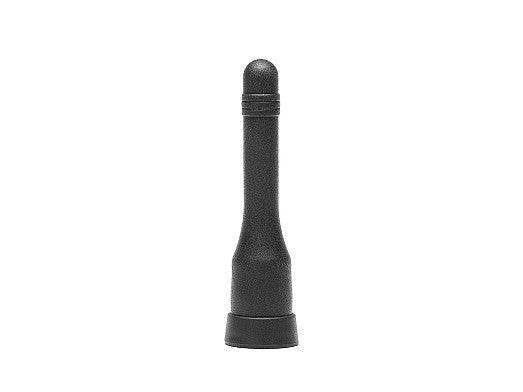

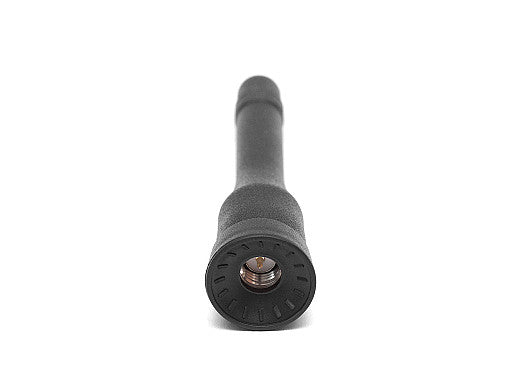

2J0504-C20N 3G, 2G Stecker-Montage Monopolantenne

Versand wird beim Checkout berechnet.

Hersteller / (EU) Verantwortliche Person

Hersteller
2J Antennas, sro
Stefanikova 61, Bardejov, 08501, Slowakei
sales@2j-antennas.com
+421 (54) 488-2091

Beschreibung

Diese kompakte Monopolantenne ist für zuverlässige 3G- und 2G-Konnektivitäten in einer Vielzahl von Anwendungen konzipiert. Ihr omnidirektionales Strahlungsmuster und das erdungsflächenabhängige Design gewährleisten eine konstante Signalperformance, was sie ideal für Mobilfunknetze, Asset-Tracking, Telematik und industrielle Überwachung macht. Die kleine Bauform und die wasserdichte Dichtung machen sie geeignet für den Außenbereich und raue Umgebungen.

Konnektivitäten

3G/2G/CELL


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne Technologien: Monopol
Cellular Technologien: 3G, 2G
Ort: Außen
Montage: Steckverbinder-Montage
Typ: Einzel

Konnektivität 1 - Cellular

Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~1.7:1, ~3.1:1
Effizienz (%): ~60.7, ~48.6
Spitzenverstärkung (dBi): ~0.6, ~2.0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{ "model": "2J0504-C20N", "title": "Cellular Omni-Directional Monopole Ground Plane Dependent Antenna", "mountingType": "Connector Mount", "ipRating": "IP67", "dimensions_mm": "Ø 15.7 × 58.2", "elements": [ { "elementID": "Cellular", "type": "Cellular", "technologies": [ "3G", "2G" ], "frequencies": [ { "range_mhz": "824-960", "returnLoss_db": "~-13.1", "vswr": "~1.7:1", "efficiency_percent": "~60.7", "peakGain_dbi": "~0.6", "averageGain_db": "~-2.2" }, { "range_mhz": "1710-2170", "returnLoss_db": "~-6.0", "vswr": "~3.1:1", "efficiency_percent": "~48.6", "peakGain_dbi": "~2.0", "averageGain_db": "~-3.3" } ], "polarization": "Linear", "radiationPattern": "Omni-Directional", "impedance_ohms": 50, "maxInputPower_w": 25 } ], "connectors": [ { "elementIDRef": "Cellular", "type": "SMA-Male", "cableType": null, "cableLength_mm": null } ] }
