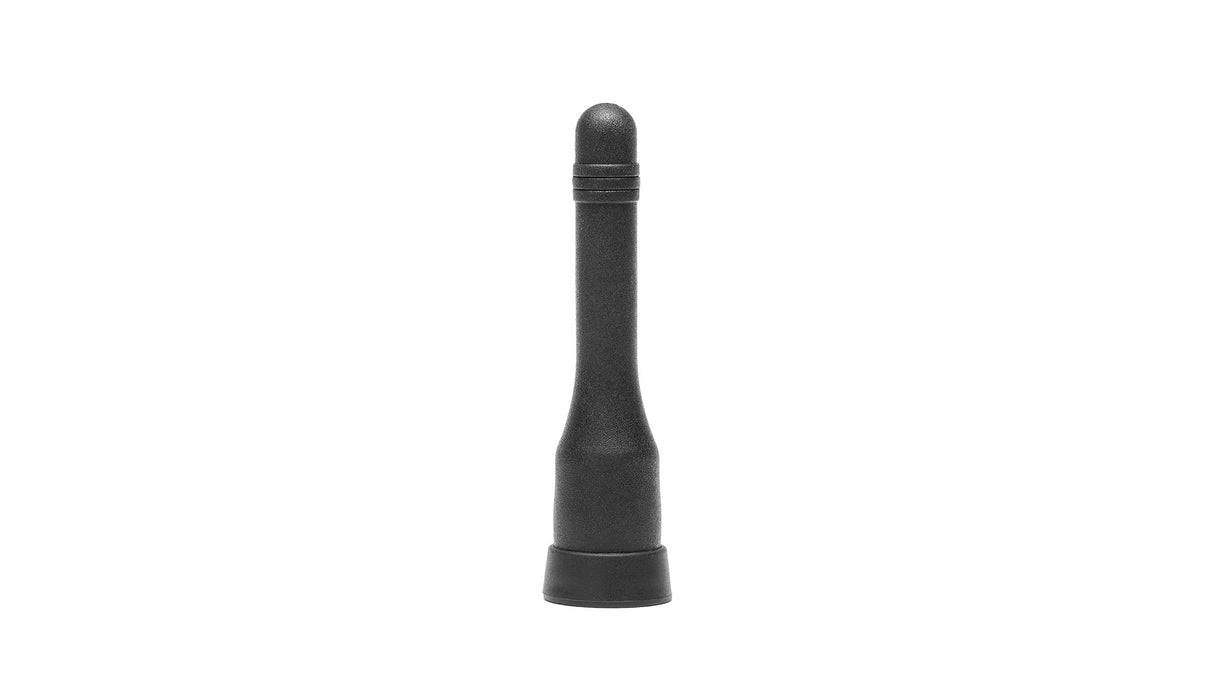

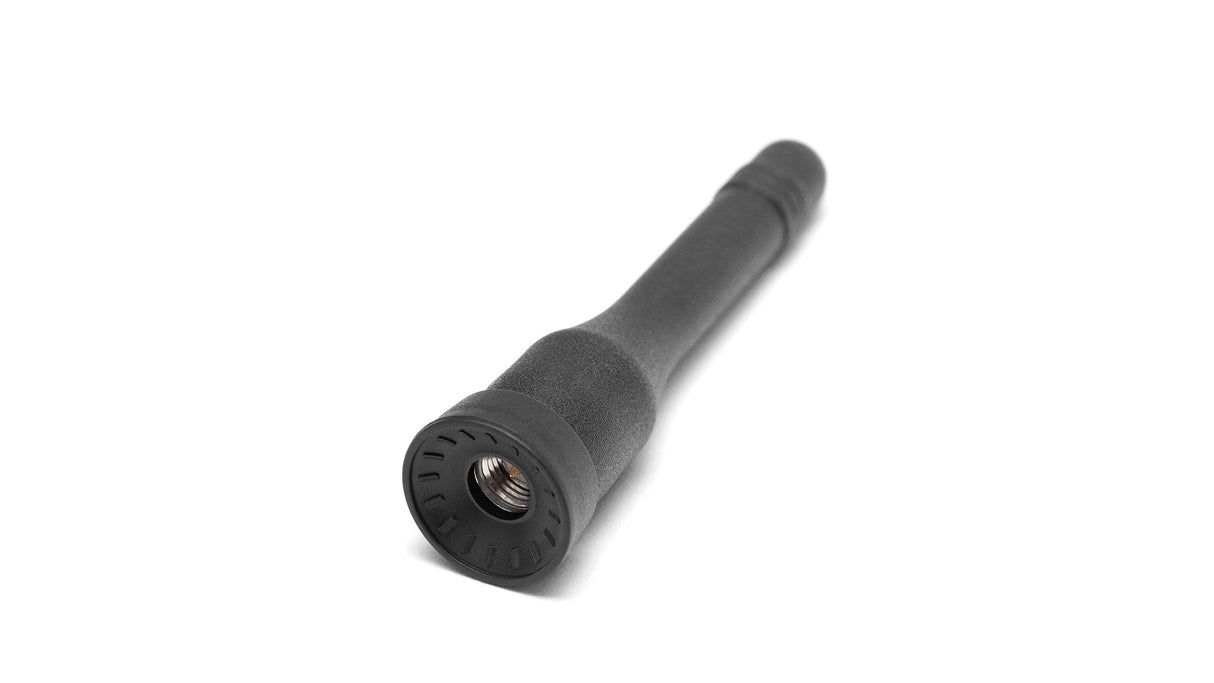

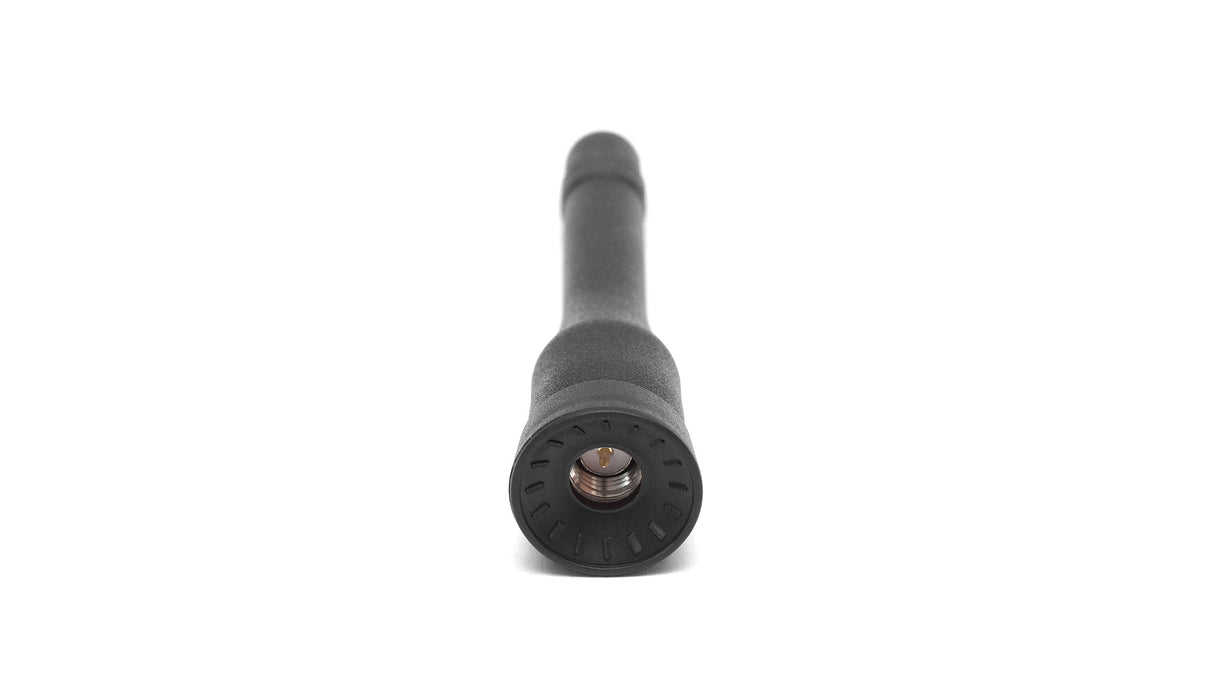

2J0504-C20N 3G, 2G Stecker-Montage Monopolantenne

Name: 2J0504-C20N 3G, 2G Stecker-Montage Monopolantenne
Brand: 2J
SKU: 2J0504-C20N
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Monopolantenne ist für eine zuverlässige 3G- und 2G-Mobilfunk-Konnektivität in einer Vielzahl von Anwendungen konzipiert. Ihr omnidirektionales Strahlungsmuster und das erdungsflächenabhängige Design gewährleisten eine konstante Signalqualität, was sie ideal für mobile Netzwerke, Asset-Tracking, Telematik und industrielle Überwachung macht. Die kleine Bauform und die wasserdichte Dichtung machen sie für den Einsatz im Freien und in rauen Umgebungen geeignet.

Konnektivitäten

3G/2G/CELL

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 3G, 2G
Position: Außen
Befestigung: Steckverbinder-Montage
Typ: Einzel
Abmessungen: Ø 15,7 × 58,2 mm

Konnektivität 1 - Mobilfunk

Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~1,7:1, ~3,1:1
Effizienz (%): ~60,7, ~48,6
Spitzenverstärkung (dBi): ~0,6, ~2,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J0504-C20N","title":"Zellulare omnidirektionale Monopol-Antenne mit Erdungsfläche","mountingType":"Steckverbinder-Montage","ipRating":"IP67","dimensions_mm":"Ø 15.7 × 58.2","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["3G","2G"],"frequencies":[{"range_mhz":"824-960","returnLoss_db":"~-13.1","vswr":"~1.7:1","efficiency_percent":"~60.7","peakGain_dbi":"~0.6","averageGain_db":"~-2.2"},{"range_mhz":"1710-2170","returnLoss_db":"~-6.0","vswr":"~3.1:1","efficiency_percent":"~48.6","peakGain_dbi":"~2.0","averageGain_db":"~-3.3"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":null,"cableLength_mm":null}]}
