2J  |  Artikelnummer: 2J6551BGF

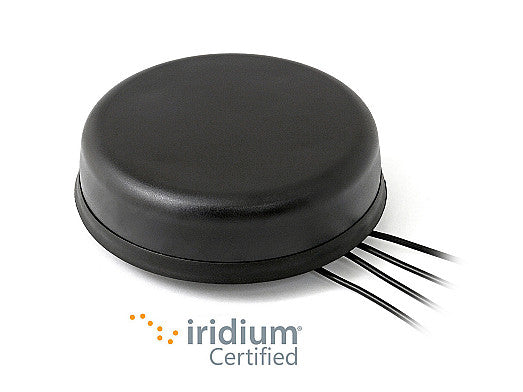

2J6551BGF 5G, GNSS, Wi-Fi 6E/7, ISM, Iridium Schraubmontage Antenne 4-in-1 SMA-M/RPSMA-M 300cm

Versand wird beim Checkout berechnet.

Hersteller / (EU) Verantwortliche Person

Hersteller
2J Antennas, sro
Stefanikova 61, Bardejov, 08501, Slowakei
sales@2j-antennas.com
+421 (54) 488-1286

Beschreibung

Diese Hochleistungs-4-in-1-Antenne bietet zuverlässige Konnektivität über 5G, GNSS, Wi-Fi 6E/7, ISM und Iridium-Bänder und ist ideal für anspruchsvolle Anwendungen, die robuste und vielseitige drahtlose Kommunikation erfordern. Ihr kompaktes, robustes Design gewährleistet Haltbarkeit und konstante Leistung sowohl in Außen- als auch Innenumgebungen. Das omnidirektionale Strahlungsmuster und fortschrittliche Antennentechnologien bieten verbesserte Signalstärke, Präzision und Abdeckung für Anwendungen wie Flottenmanagement, Navigation, IoT und globale Satellitenkommunikation.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2.4-5.0-6.0GHz/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM
IRIDIUM

Stecker & Kabel

  • Steckertyp: SMA-M/RPSMA-M
  • Kabellänge: 300cm

Installation / Umwelt

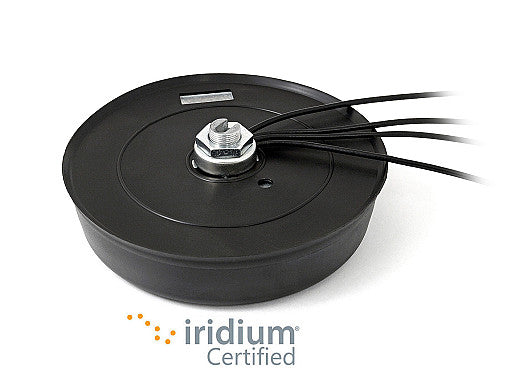

Für Außen- und Innenanwendungen wird die Antenne aus einer Kombination von UV-stabilem ABS und Keramikmaterialien hergestellt, die die Antenne vor Temperaturen zwischen -40°C und +80°C schützen. Mit Anti-Rotations-Mechanismus und Unabhängigkeit von der Erdungsebene ist diese Schraubmontage-Antenne einfach zu installieren und bietet maximale Haltbarkeit. Kabel 1, 3 und 4 sind mit SMA-Stecker männlich und Kabel 2 mit Reverse Polarity (RA)-SMA-Stecker männlich Standardsteckertyp ausgestattet. Alle vier Antennen haben eine Standardkabellänge von 300 cm und sind vollständig anpassbar durch zusätzliche Steckertypen, Kabellängen und Kabeltypen. Die Antenne ist RoHS-konform und verfügt über vollständige IK09-, IP67- und IP69K-Zertifizierungen.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Multi-Technologie
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Schraubmontage
Satellitennavigation: GNSS
Kurzstrecken-Drahtlosstandards: WiFi, Bluetooth, ZigBee, ISM
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7.4, ~-9.7, ~-11.2, ~-14.2
VSWR: ~3.3:1, ~2.3:1, ~2.1:1, ~1.7:1
Effizienz (%): ~19.7, ~17.5, ~13.3, ~15.9
Spitzengewinn (dBi): ~-1.7, ~-1.7, ~-1.3, ~0.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Strahlungsmuster: Omnidirektional

Konnektivität 2 - 2.4 / 5.0 / 6.0 GHz Tri-Band WIFI 6E / WIFI 7

Standards: WiFi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.4:1, ~1.6:1, ~2.5:1
Effizienz (%): ~30.5, ~13.8, ~52.1
Spitzengewinn (dBi): ~1.2, ~0.0, ~5.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 10

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575.42, 1598-1606
Impedanz (Ohm): 50
Aktiver Gewinn (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Strom (mA): 9 @ 2.7 V
Leistungsaufnahme (mW): 24.3 @ 2.7V

Konnektivität 4 - IRIDIUM

Standards: IRIDIUM
Frequenz (MHz): 1616-1627
Passiver Gewinn (dBi): ~4.5
Effizienz (%): ~76
Impedanz (Ohm): 50
Axialverhältnis (dB): 3 max
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{ "model": "2J6551BGF", "title": "4-in-1 5GNR Cellular, GNSS, 2.4/5.0/6.0 GHz Wi-Fi 6E / Wi-Fi 7 ISM and Iridium Screw Mount Antenna", "mountingType": "Screw Mount", "ipRating": "IP67/IP69K", "dimensions_mm": "Ø 136 × 31.5", "elements": [ { "elementID": "Cellular", "type": "Cellular", "technologies": [ "5GNR", "4G LTE", "FirstNet", "CBRS", "LPWA", "CAT-X", "CAT-Mx", "CAT-NBx", "NB-IoT", "3G", "2G" ], "frequencies": [ { "range_mhz": "617-960", "returnLoss_db": "~-7.4", "vswr": "~3.3:1", "efficiency_percent": "~19.7", "peakGain_dbi": "~-1.7", "averageGain_db": null }, { "range_mhz": "1427-2690", "returnLoss_db": "~-9.7", "vswr": "~2.3:1", "efficiency_percent": "~17.5", "peakGain_dbi": "~-1.7", "averageGain_db": null }, { "range_mhz": "3300-5000", "returnLoss_db": "~-11.2", "vswr": "~2.1:1", "efficiency_percent": "~13.3", "peakGain_dbi": "~-1.3", "averageGain_db": null }, { "range_mhz": "5150-5925", "returnLoss_db": "~-14.2", "vswr": "~1.7:1", "efficiency_percent": "~15.9", "peakGain_dbi": "~0.6", "averageGain_db": null } ], "polarization": "Linear", "radiationPattern": "Omni-Directional", "impedance_ohms": 50, "maxInputPower_w": 25 }, { "elementID": "Wi-Fi / ISM", "type": "Wi-Fi", "technologies": [ "Wi-Fi 6E", "Wi-Fi 7", "Bluetooth", "ZigBee", "ISM", "SigFox", "LoRa", "RFID" ], "frequencies": [ { "range_mhz": "2410-2490", "returnLoss_db": null, "vswr": "~1.4:1", "efficiency_percent": "~30.5", "peakGain_dbi": "~1.2", "averageGain_db": null }, { "range_mhz": "4920-5925", "returnLoss_db": null, "vswr": "~1.6:1", "efficiency_percent": "~13.8", "peakGain_dbi": "~0.0", "averageGain_db": null }, { "range_mhz": "5925-7125", "returnLoss_db": null, "vswr": "~2.5:1", "efficiency_percent": "~52.1", "peakGain_dbi": "~5.2", "averageGain_db": null } ], "polarization": "Linear", "radiationPattern": "Omni-Directional", "impedance_ohms": 50, "maxInputPower_w": 10 }, { "elementID": "GNSS", "type": "GNSS", "technologies": [ "GPS", "GLONASS", "Galileo", "QZSS" ], "frequencies": [ { "range_mhz": "1575.42", "returnLoss_db": null, "vswr": null, "efficiency_percent": null, "peakGain_dbi": "~28", "averageGain_db": null }, { "range_mhz": "1598-1606", "returnLoss_db": null, "vswr": null, "efficiency_percent": null, "peakGain_dbi": "~28", "averageGain_db": null } ], "polarization": "RHCP", "radiationPattern": "Hemispherical", "impedance_ohms": 50, "maxInputPower_w": null }, { "elementID": "Iridium", "type": "Iridium", "technologies": [ "Iridium" ], "frequencies": [ { "range_mhz": "1616-1627", "returnLoss_db": null, "vswr": null, "efficiency_percent": "~76", "peakGain_dbi": "~4.5", "averageGain_db": null } ], "polarization": "RHCP", "radiationPattern": "Hemispherical", "impedance_ohms": 50, "maxInputPower_w": null } ], "connectors": [ { "elementIDRef": "Cellular", "type": "SMA-Male", "cableType": "LL100", "cableLength_mm": 3000 }, { "elementIDRef": "Wi-Fi / ISM", "type": "SMA-Male", "cableType": "LL100", "cableLength_mm": 3000 }, { "elementIDRef": "GNSS", "type": "SMA-Male", "cableType": "LL100", "cableLength_mm": 3000 }, { "elementIDRef": "Iridium", "type": "SMA-Male", "cableType": "LL100", "cableLength_mm": 3000 } ] }
