Beschreibung

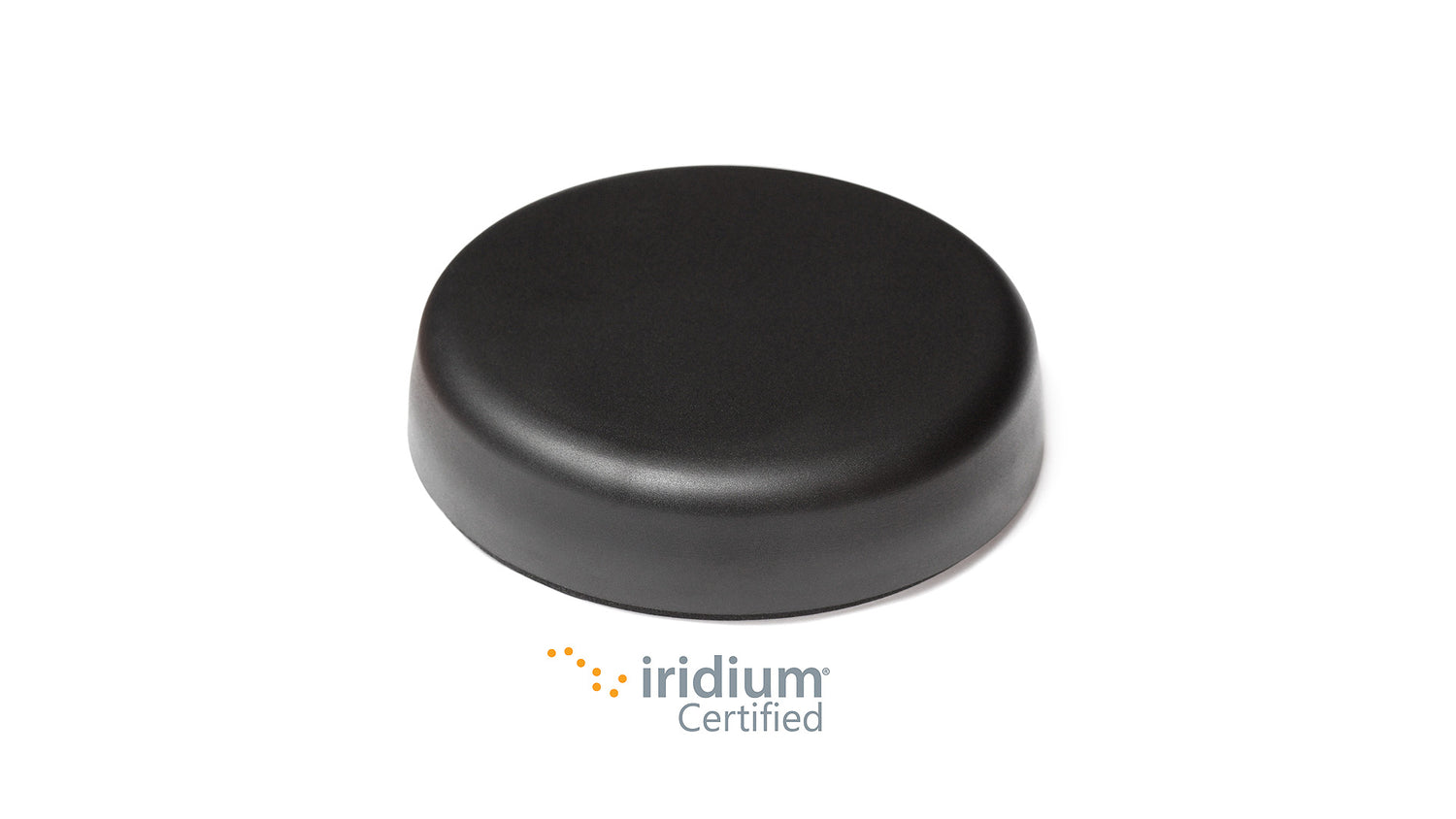

Diese leistungsstarke 4-in-1-Antenne bietet zuverlässige Konnektivität über 5G, GNSS, W-lan 6E/7, ISM und Iridium-Bänder und ist somit ideal für anspruchsvolle Anwendungen, die eine robuste und vielseitige drahtlose Kommunikation erfordern. Ihr kompaktes, robustes Design gewährleistet Langlebigkeit und konstante Leistung sowohl in Außen- als auch Innenbereichen. Das omnidirektionale Strahlungsmuster und fortschrittliche Antennentechnologien sorgen für verbesserte Signalstärke, Präzision und Abdeckung bei Anwendungen wie Flottenmanagement, Navigation, IoT und globaler Satellitenkommunikation.
Konnektivitäten
5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2.4-5.0-6.0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM
IRIDIUM
Stecker & Kabel
- Steckertyp: SMA-M/RPSMA-M
- Kabellänge: 300cm
Installation / Umwelt

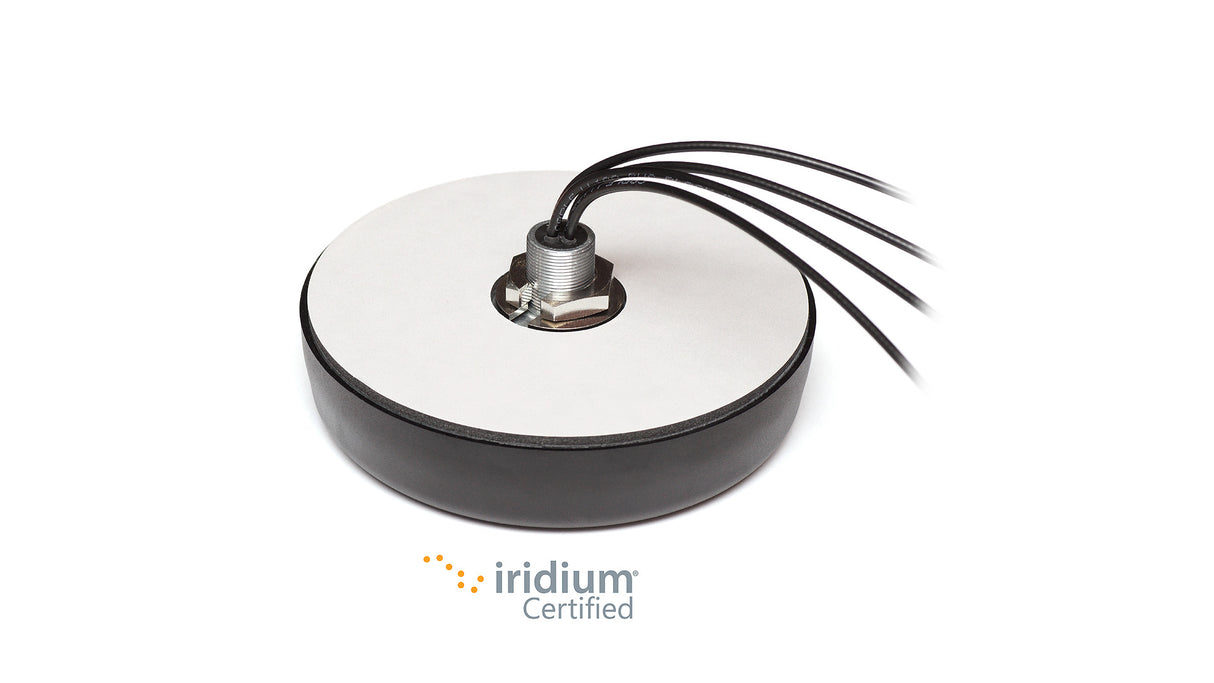

Für Außen- und Innenanwendungen wird die Antenne aus einer Kombination von UV-stabilem ABS und Keramikmaterialien gefertigt, die die Antenne vor Temperaturen zwischen -40°C und +80°C schützen. Mit Anti-Rotations-Mechanismus und Unabhängigkeit von der Massefläche ist diese Schraubbefestigung-Antenne einfach zu installieren und bietet maximale Haltbarkeit. Kabel 1, 3 und 4 sind mit SMA-Stecker (männlich) ausgestattet, Kabel 2 mit Reverse Polarity (RA)-SMA-Stecker (männlich). Alle vier Antennen haben eine Standardkabellänge von 300 cm und sind vollständig anpassbar durch zusätzliche Steckertypen, Kabellängen und Kabeltypen. Die Antenne ist RoHS-konform und verfügt über vollständige IK09-, IP67- und IP69K-Zertifizierungen.
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Multi-Technologie
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: Ø 136 × 31,5 mm
Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7,4, ~-9,7, ~-11,2, ~-14,2
VSWR: ~3,3:1, ~2,3:1, ~2,1:1, ~1,7:1
Effizienz (%): ~19,7, ~17,5, ~13,3, ~15,9
Spitzenverstärkung (dBi): ~-1,7, ~-1,7, ~-1,3, ~0,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Strahlungsmuster: Omnidirektional
Konnektivität 2 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7
Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,4:1, ~1,6:1, ~2,5:1
Effizienz (%): ~30,5, ~13,8, ~52,1
Spitzenverstärkung (dBi): ~1,2, ~0,0, ~5,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 10
Konnektivität 3 - GPS/GLONASS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575,42, 1598-1606
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Strom (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Konnektivität 4 - IRIDIUM
Standards: IRIDIUM
Frequenz (MHz): 1616-1627
Passive Verstärkung (dBi): ~4,5
Effizienz (%): ~76
Impedanz (Ohm): 50
Axialverhältnis (dB): max. 3
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP
