2J  |  Artikelnummer: 2J0202-C638

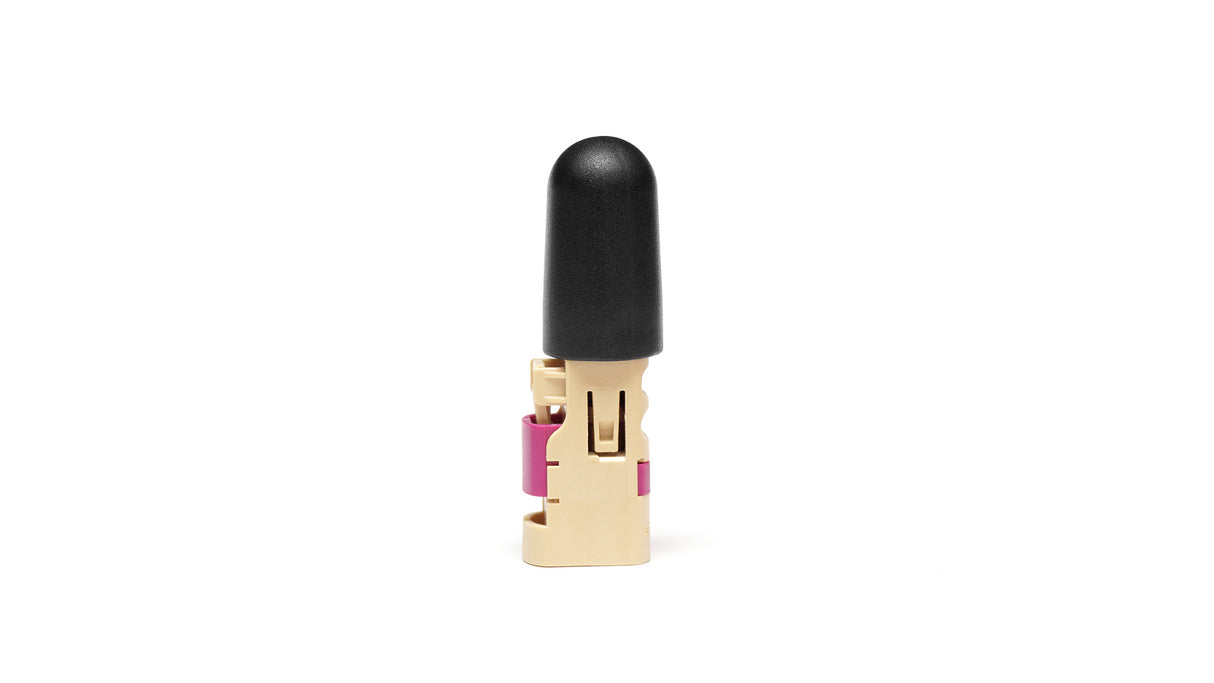

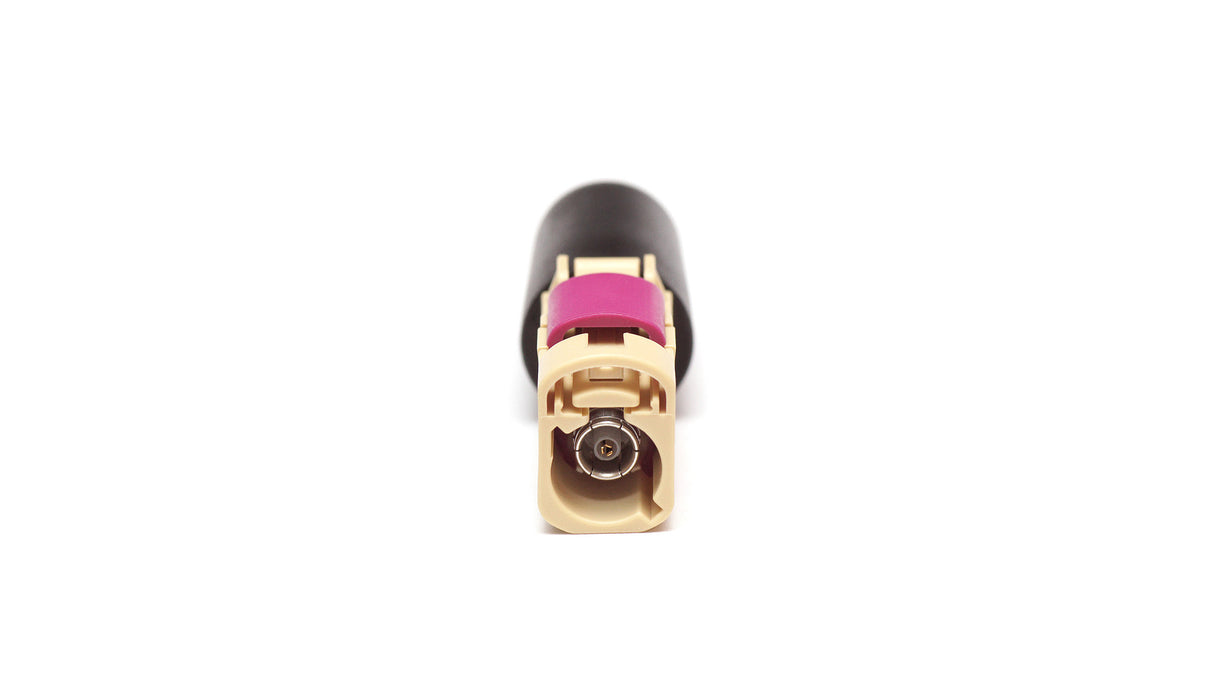

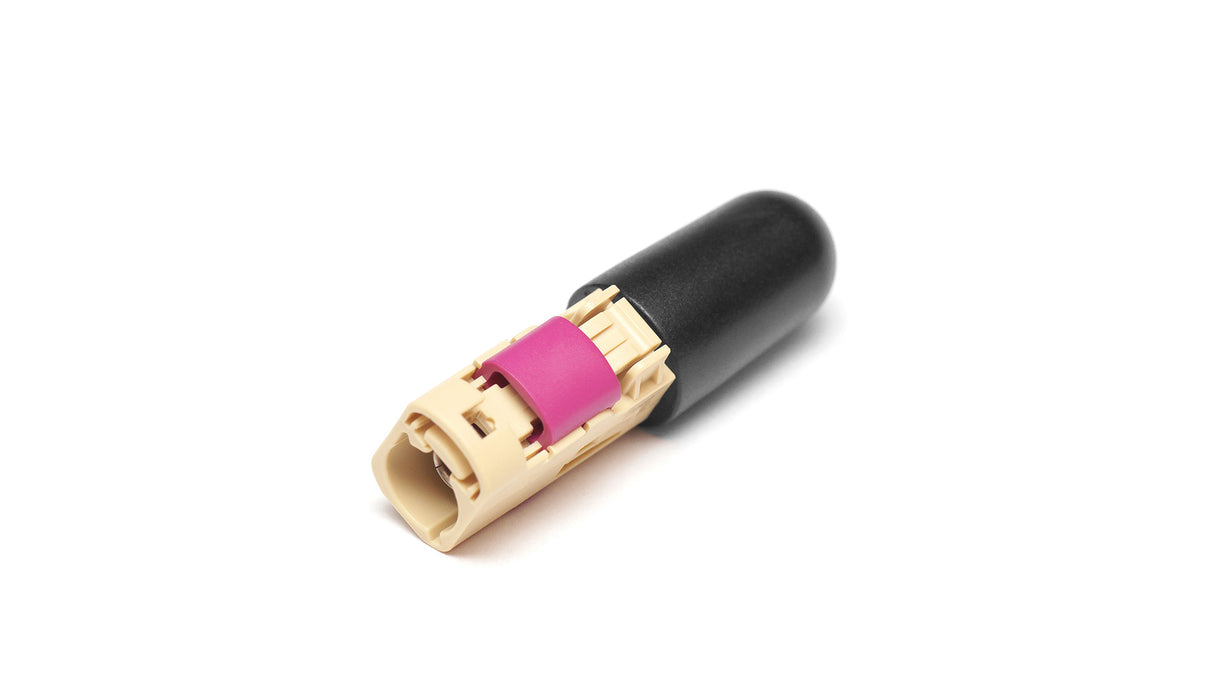

2J0202-C638 Wi-Fi, ISM Monopolantenne Fakra-Steckverbinder Montage

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultra-kompakte Hochgewinnantenne ist für Automotive-IoT- und drahtlose Konnektivitätsanwendungen konzipiert und bietet robuste Lang- und Kurzstreckenabdeckung in den 2,4-GHz- und 5,0-GHz-Bändern. Ihr effizienter Monopol-Entwurf gewährleistet zuverlässige Leistung für W-lan, Bluetooth, ZigBee und ISM-Standards, was sie ideal für Fahrzeug-zu-Gerät-Konnektivitäten, Smart-Home-Integration und Telematik-Datenübertragung macht. Das omnidirektionale Strahlungsmuster der Antenne liefert eine gleichmäßige 360-Grad-Signalabdeckung, während das robuste ASA-Gehäuse widrigen Umweltbedingungen standhält. Der Fakra-Stecker ermöglicht eine sichere, vibrationsresistente Installation, besonders geeignet für Automotive-Umgebungen mit begrenztem Platz.

Konnektivitäten

2,4-5,0 GHz/W-lan/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: Fakra-I-Beige-Weiblich

Installation / Umwelt

Der ultra-kleine 2J0202-C638 misst nur Ø 12,5 × 44,5 mm (inklusive Fakra-Stecker) und wird mit einer Fakra-I-Beige-Weiblich-Steckermontage geliefert. Fakra-Stecker sind die bevorzugte Wahl für Automotive-Anwendungen aufgrund ihrer Vibrationsbeständigkeit und des sicheren Verriegelungs- und Klickmechanismus. Das Antennengehäuse besteht aus langlebigem ASA-Material, das Temperaturen von -40 °C bis +85 °C standhält und ideal für den Außeneinsatz ist.
Wie bei allen erdungsabhängigen Monopolantennen empfehlen wir eine senkrechte Montage auf einer leitfähigen oder Metalloberfläche. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Installationsunterstützung, Anpassungen oder Antennenauswahl.
Alle unsere Produkte sind umweltbewusst gestaltet und werden ohne gefährliche Stoffe hergestellt, mit vollständiger REACH- und RoHS-Konformität.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Standort: Außen
Montage: Steckermontage
Typ: Einzel
Abmessungen: Ø 12,5 × 44,5 mm

Konnektivität 1 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,3:1, ~3,8:1
Effizienz (%): ~61,1, ~25,7
Spitzenverstärkung (dBi): ~2,6, ~-0,3
Impedanz (Ohm): 50
Strahlungsmuster: Omnidirektional
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J0202-C638","title":"Kompakte 2,4/5,0 GHz W-lan ISM Monopol Stecker-Montageantenne","mountingType":"Stecker-Montage","ipRating":null,"dimensions_mm":"Ø 12.5 × 44.5","elements":[{"elementID":"W-lan / ISM","type":"W-lan / ISM","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-17.6","vswr":"~1.3:1","efficiency_percent":"~61.1","peakGain_dbi":"~2.6","averageGain_db":"~-2.1"},{"range_mhz":"4920-5925","returnLoss_db":"~-5.4","vswr":"~3.8:1","efficiency_percent":"~25.7","peakGain_dbi":"~-0.3","averageGain_db":"~-6.2"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"W-lan / ISM","type":"Fakra-I-Beige-Female","cableType":null,"cableLength_mm":null}]}
