2J  |  Artikelnummer: 2J0202-C75G

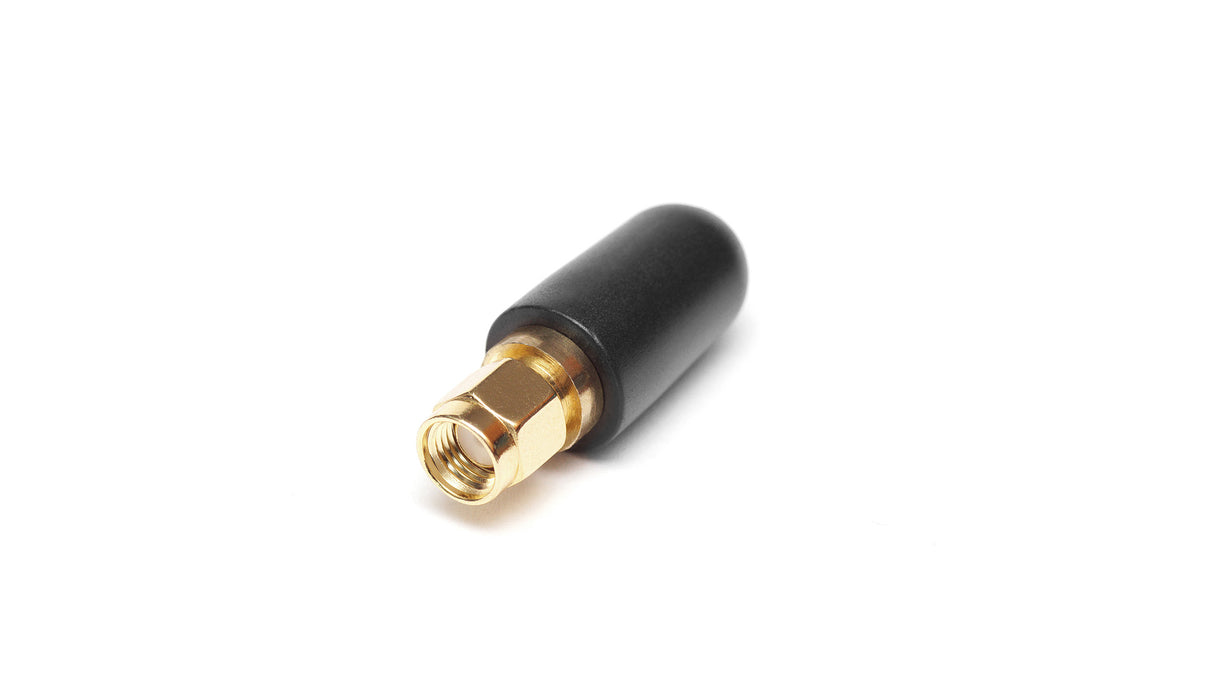

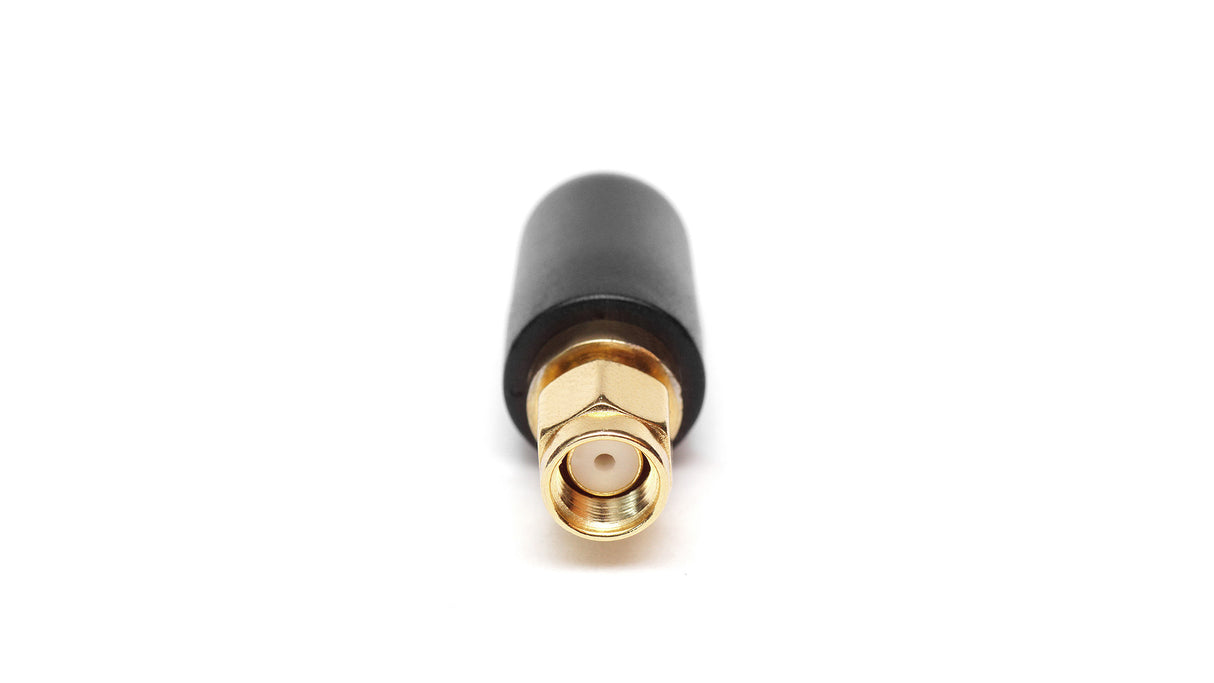

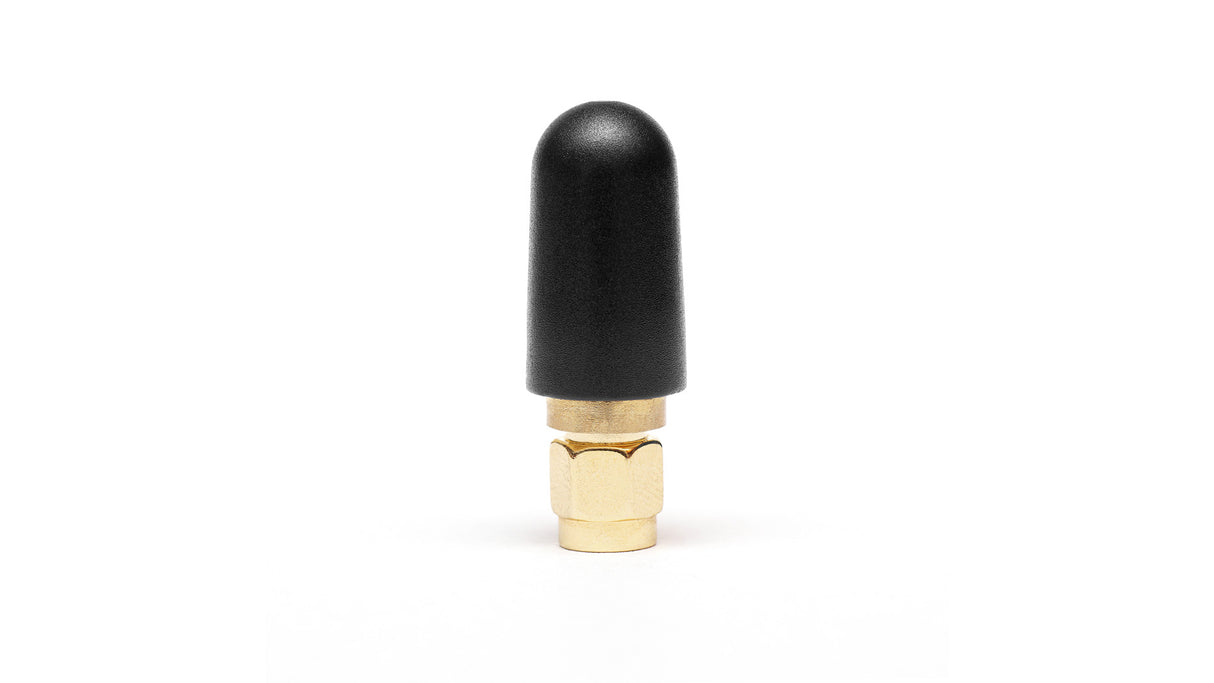

2J0202-C75G Wi-Fi 6E/7, ISM-Steckverbinder-Montageantenne

€4,60
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Tri-Band-Antenne ist für Hochleistungs-W-lan 6E/7 und ISM-Anwendungen konzipiert und bietet zuverlässige Konnektivität über die Bänder 2,4, 5,0 und 6,0 GHz. Ihre kleine Bauform und das erdungsflächenabhängige Design machen sie ideal für Installationen mit begrenztem Platzangebot, während sie gleichzeitig hohe Verstärkung und Effizienz beibehält. Perfekt für Smart Home, IoT, Unterhaltung und industrielle Umgebungen, die eine robuste drahtlose Leistung erfordern.

Konnektivitäten

2,4-5,0-6,0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Monopol
Standort: Außen
Befestigung: Steckverbinder-Montage
Typ: Einzel
Abmessungen: Ø 12,5 × 34,7 mm

Konnektivität 1 - W-lan 6E/7, ISM

Standards: W-lan, Bluetooth, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,6:1, ~4,3:1, ~5,8:1
Effizienz (%): ~67,7, ~31,0, ~25,1
Spitzenverstärkung (dBi): ~3,1, ~0,2, ~-0,7
Impedanz (Ohm): 50
Strahlungsmuster: Rundstrahlend
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J0202-C75G","title":"Tri-Band W-lan 6E / W-lan 7 ISM Antenne","mountingType":"Steckverbinder-Montage","ipRating":null,"dimensions_mm":"Ø 12.5 × 34.7","elements":[{"elementID":"Wi-Fi","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-13.3","vswr":"~1.6:1","efficiency_percent":"~67.7","peakGain_dbi":"~3.1","averageGain_db":"~-1.7"},{"range_mhz":"4920-5925","returnLoss_db":"~-4.6","vswr":"~4.3:1","efficiency_percent":"~31.0","peakGain_dbi":"~-0.2","averageGain_db":"~-5.2"},{"range_mhz":"5925-7125","returnLoss_db":"~-3.0","vswr":"~5.8:1","efficiency_percent":"~25.1","peakGain_dbi":"~-0.7","averageGain_db":"~-6.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Wi-Fi","type":"RP-SMA-Male","cableType":null,"cableLength_mm":null}]}
