2J | Artikelnummer: 2J0801CF-C40G-A38G

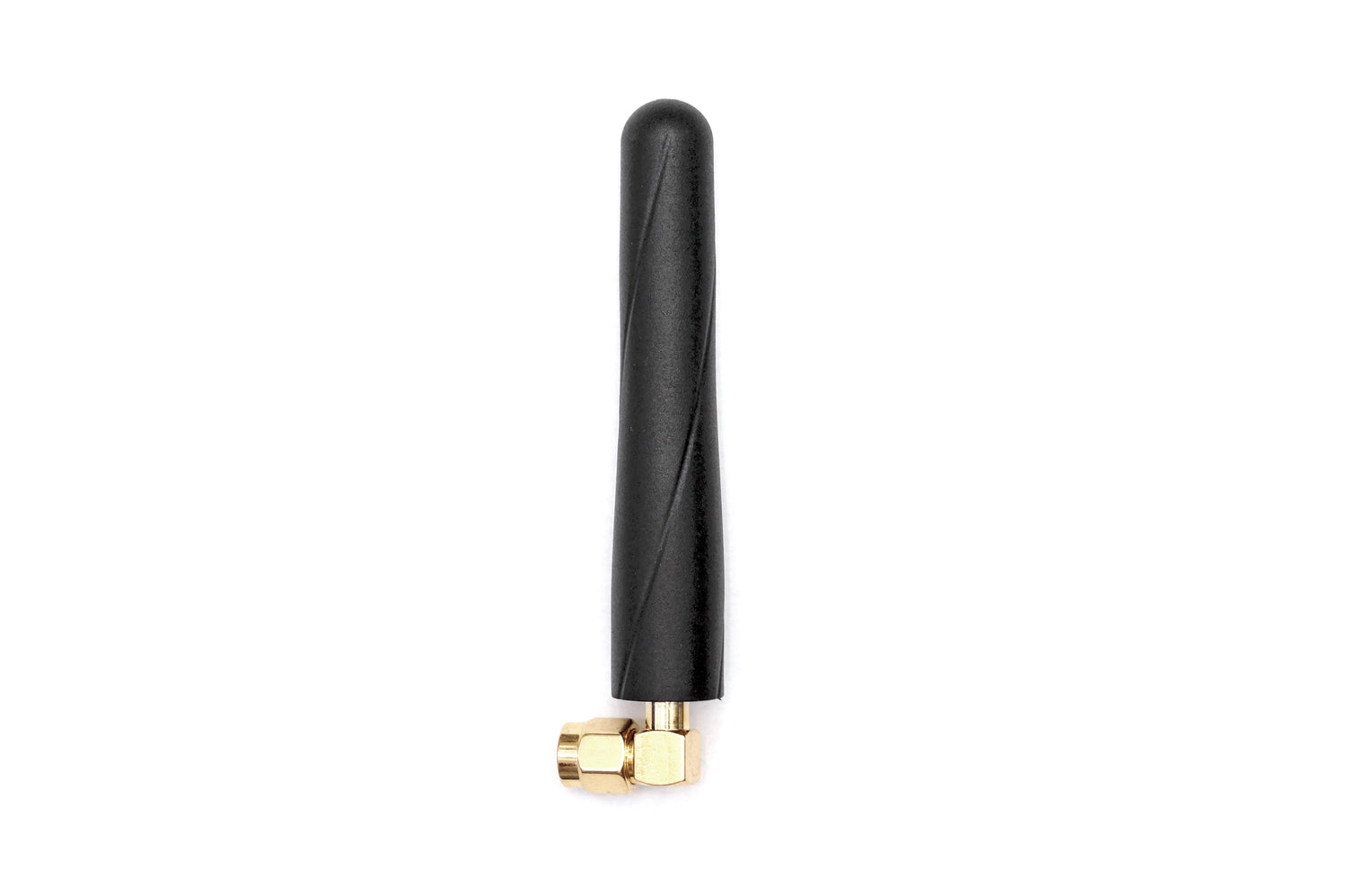

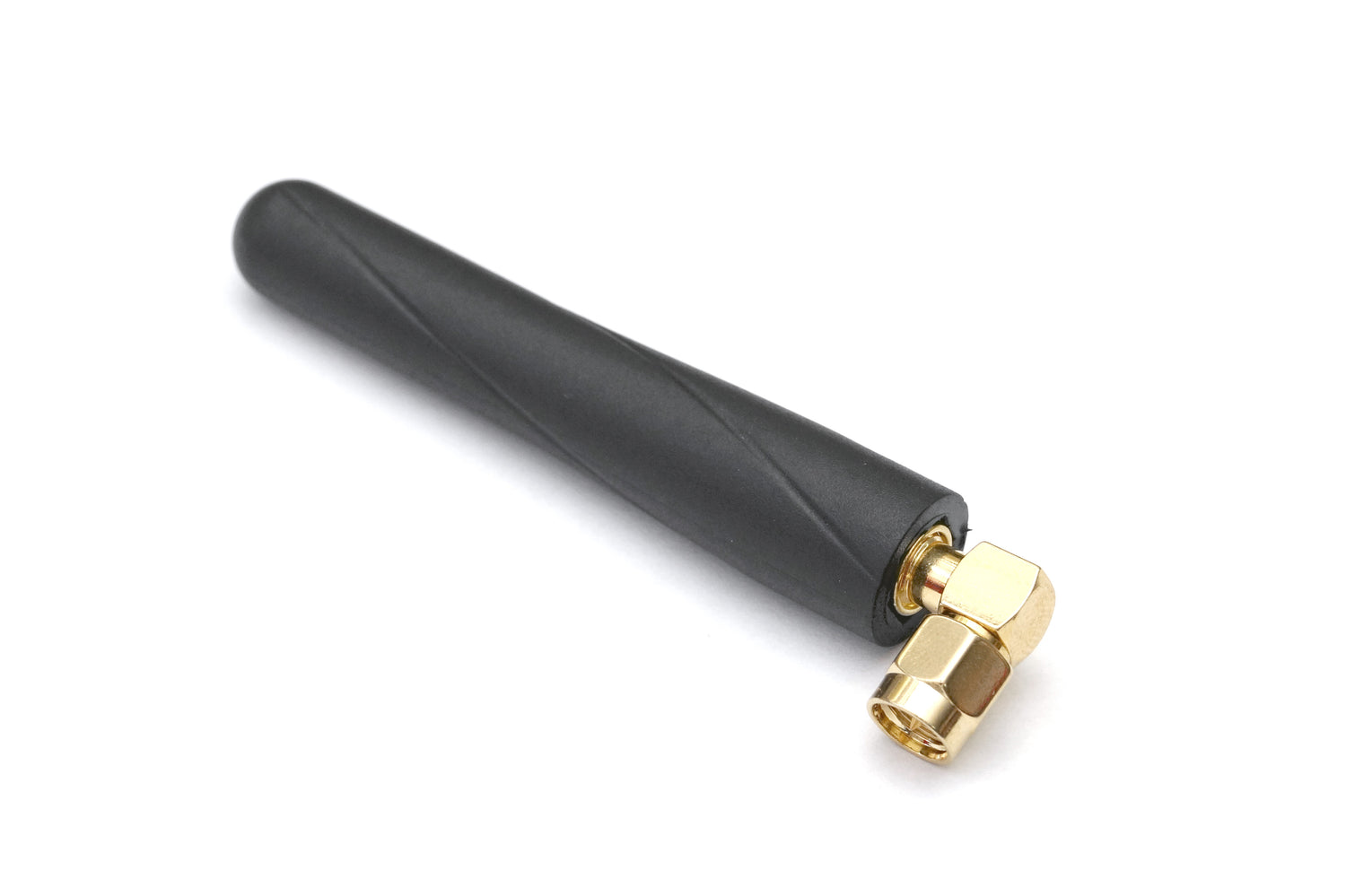

2J0801CF-C40G-A38G GNSS Anschluss Halterung Antenne

Name: 2J0801CF-C40G-A38G GNSS Anschluss Halterung Antenne
Brand: 2J
SKU: 2J0801CF-C40G-A38G
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochgewinn-Rechtwinkelsantenne ist für eine zuverlässige und präzise GNSS-Signalempfang ausgelegt und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Ihr aktives Design mit Vorfilterung gewährleistet eine ausgezeichnete Signalqualität und einen niedrigen Stromverbrauch, was sie ideal für anspruchsvolle Anwendungen wie Flottenmanagement, Smart Cities, autonome Fahrzeuge, Vermessung und Asset-Tracking macht. Die kompakte Bauform mit Steckverbinder-Montage ermöglicht eine einfache Integration in eine Vielzahl externer Installationen.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Monopol
Position: Extern
Montage: Steckverbinder-Montage
Satelitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø 13,2 × 19 × 81,5 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3,5, ~3,4, ~3,2
Aktiver Gewinn (dB): 28 @ 2,7 V
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Stromverbrauch (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefilter-Typ: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): ~43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J0801CF-C40G-A38G","title":"GPS/GLONASS/BeiDou/Galileo 28 dB Gewinn Rechtwinkliger Steckverbinder-Montageantenne","mountingType":"Steckverbinder-Montage","ipRating":null,"dimensions_mm":"Ø 13.2 × 19 × 81.5","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","Galileo","QZSS"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.5","averageGain_db":null},{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.4","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.2","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"SMA-Stecker (Rechtwinklig)","cableType":null,"cableLength_mm":null}]}
