2J | Artikelnummer: 2J0801Cp-C40G-A38G

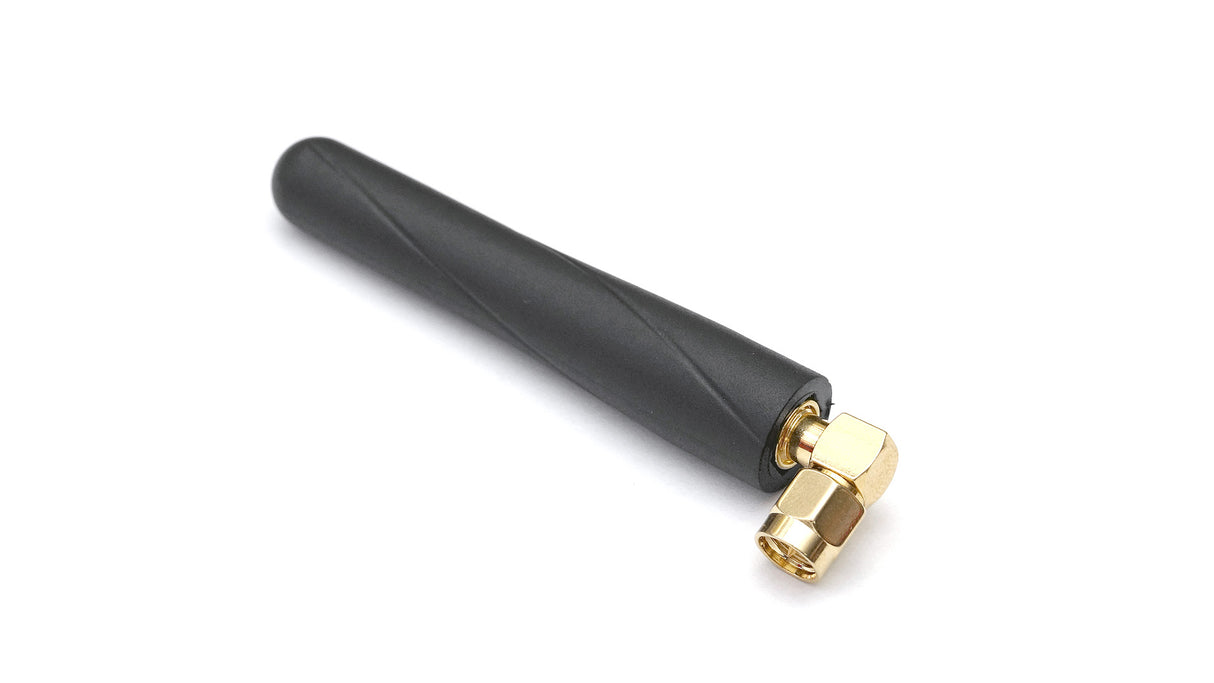

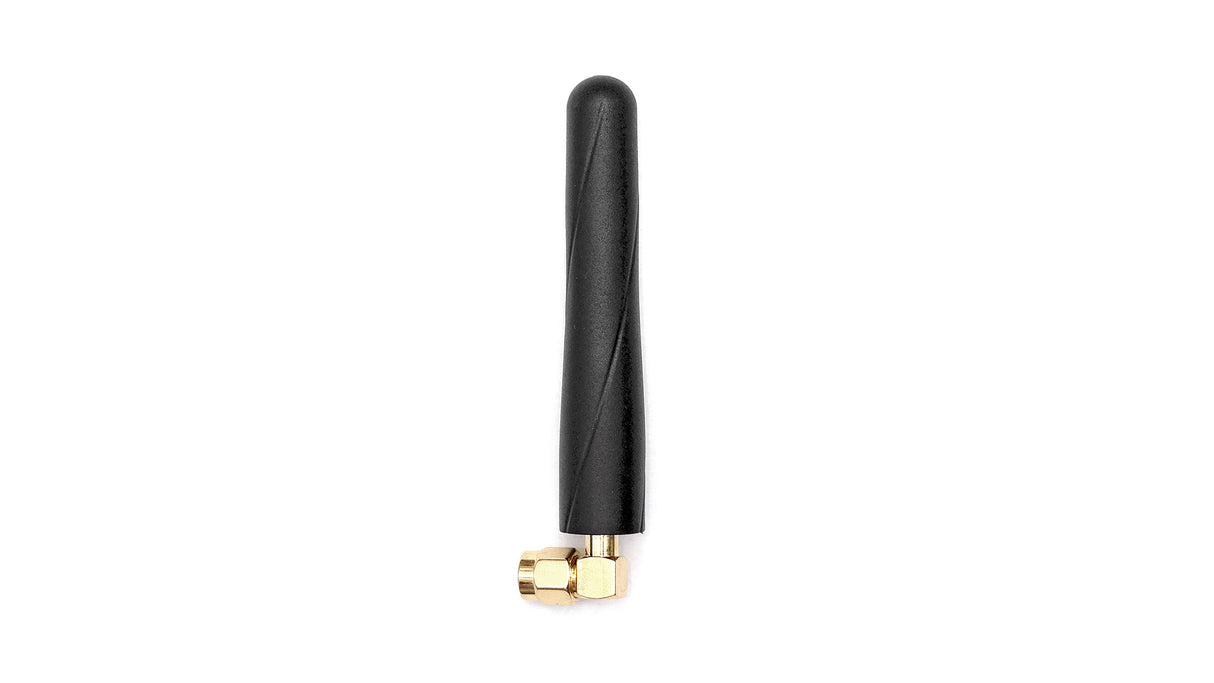

2J0801Cp-C40G-A38G GNSS Anschluss Halterung Antenne

Name: 2J0801Cp-C40G-A38G GNSS Anschluss Halterung Antenne
Brand: 2J
SKU: 2J0801Cp-C40G-A38G
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte passive Antenne ist für hochpräzise GNSS-Anwendungen konzipiert und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Ihre kleine Bauform und das erdungsflächenabhängige Design machen sie ideal für Installationen, bei denen der Platz begrenzt ist, aber eine zuverlässige Satellitennavigation unerlässlich ist. Mit einem Spitzenverstärkungswert von bis zu 3,8 dBi bietet sie eine starke Signalempfangsleistung für anspruchsvolle Umgebungen wie Logistik, Smart Cities, Flottenmanagement, autonome Fahrzeuge und Vermessung.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Position: Außen
Montage: Steckermontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø 13,2 × 19 × 81,5 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
VSWR: ~1,8:1, ~1,9:1, ~2,1:1
Effizienz (%): ~75,6, ~73,1, ~74,6
Spitzenverstärkung (dBi): ~3,8, ~3,6, ~3,8
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J0801Cp-C40G-A38G","title":"GPS/GLONASS/BeiDou/Galileo Passive Antenne","mountingType":"Steckverbinder-Montage","ipRating":null,"dimensions_mm":"Ø 13.2 × 19 × 81.5","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","QZSS","Galileo"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":"~-10.9","vswr":"~1.8:1","efficiency_percent":"~75.6","peakGain_dbi":"~3.8","averageGain_db":"~-1.2"},{"range_mhz":"1575.42","returnLoss_db":"~-10.2","vswr":"~1.9:1","efficiency_percent":"~73.1","peakGain_dbi":"~3.6","averageGain_db":"~-1.4"},{"range_mhz":"1598-1606","returnLoss_db":"~-9.2","vswr":"~2.1:1","efficiency_percent":"~74.6","peakGain_dbi":"~3.8","averageGain_db":"~-1.3"}],"polarization":"Linear","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"SMA-Stecker R/A","cableType":null,"cableLength_mm":null}]}
