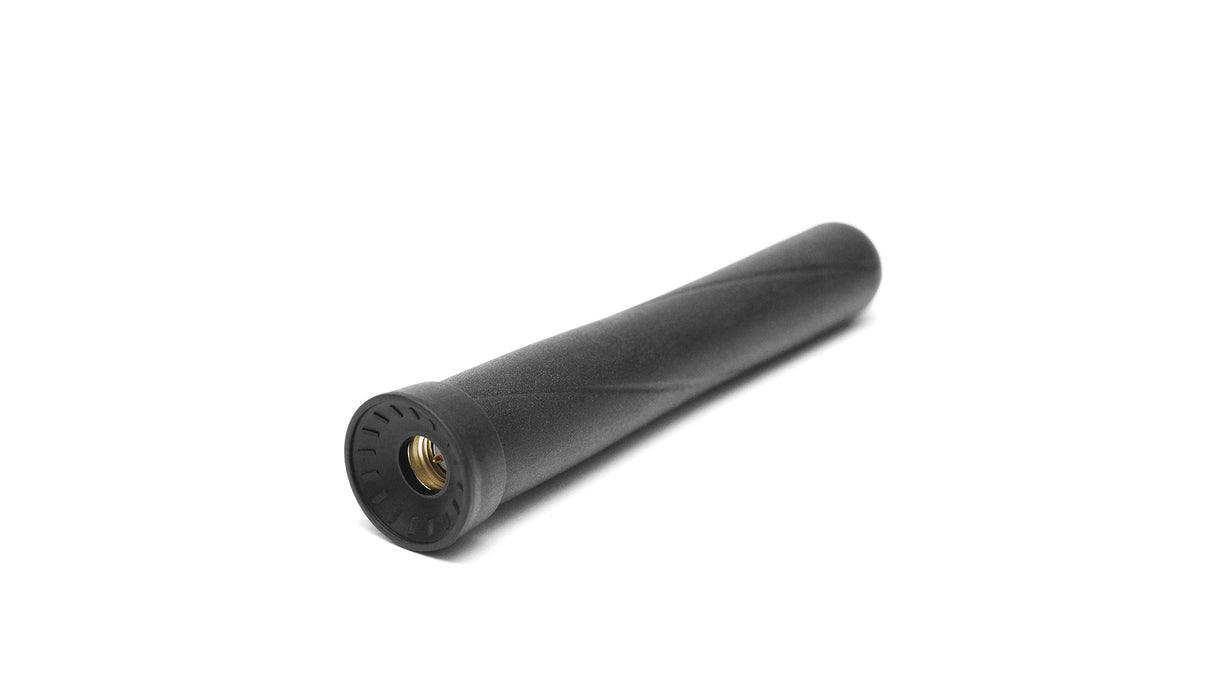

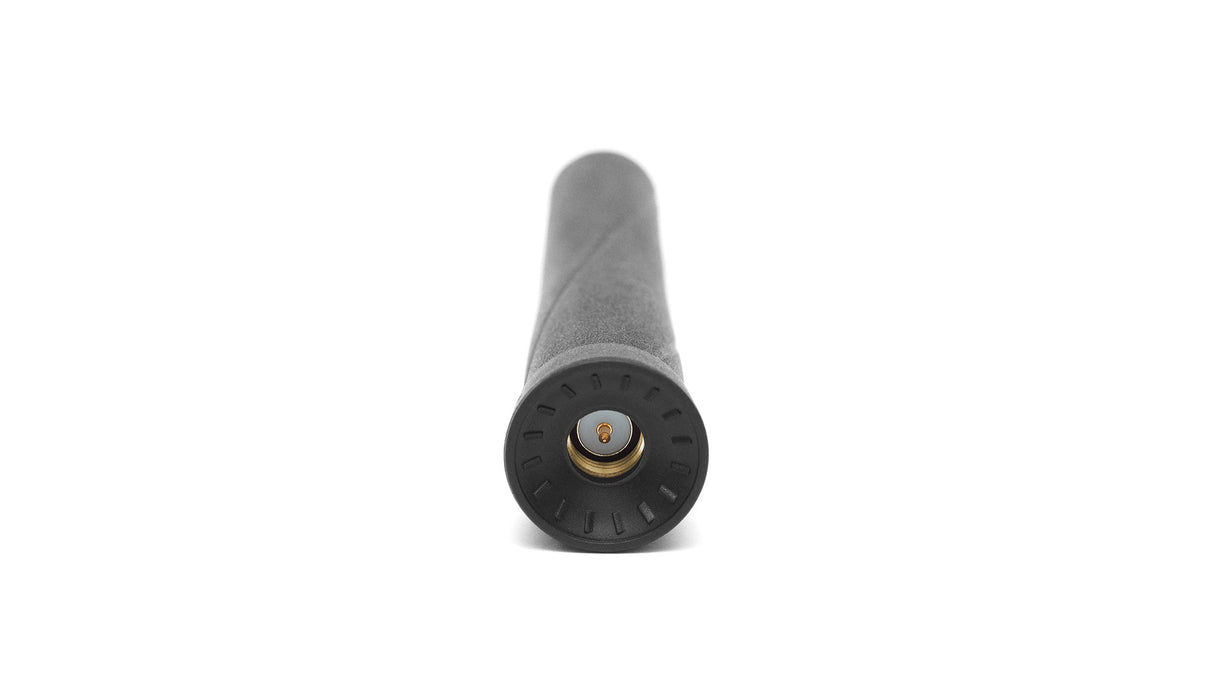

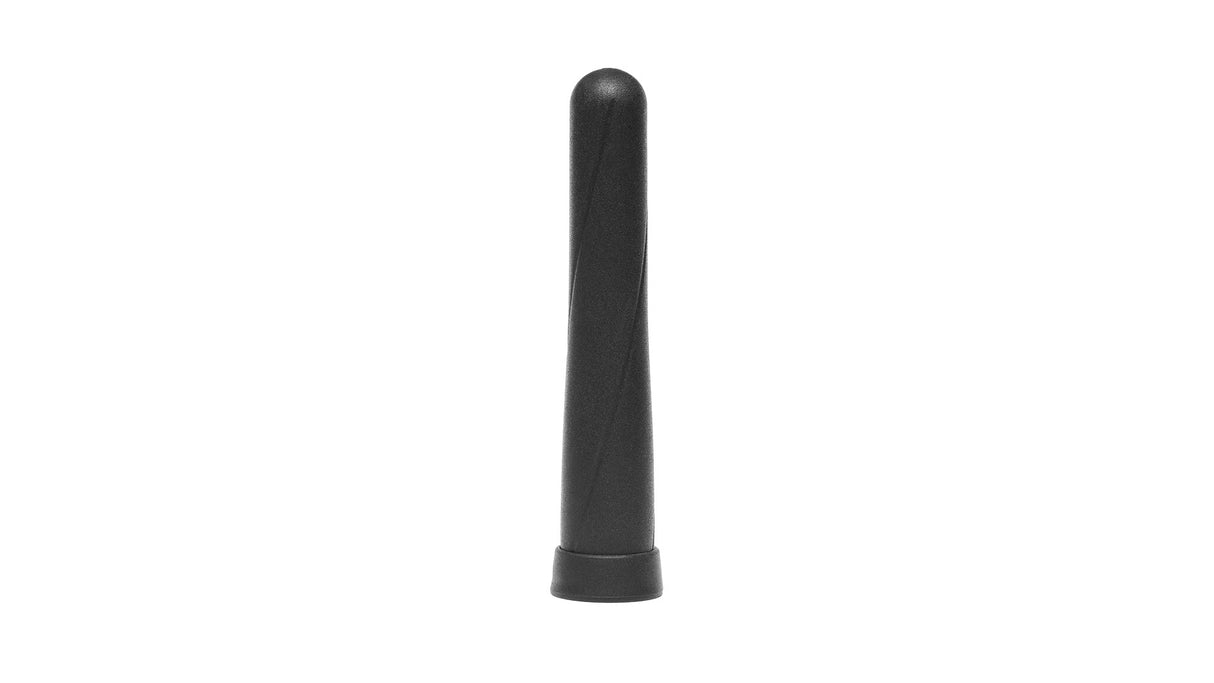

2J0801Cp-C40G GNSS Antennenanschlusshalterung

Name: 2J0801Cp-C40G GNSS Antennenanschlusshalterung
Brand: 2J
SKU: 2J0801Cp-C40G
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte GNSS-Antenne ist für hochpräzise Satellitennavigationsanwendungen konzipiert und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Ihr passives Monopol-Design gewährleistet eine zuverlässige Signalempfang und hohe Effizienz, was sie ideal für den Einsatz in Logistik, Smart Cities, Flottenmanagement, autonomen Fahrzeugen, Vermessung und mehr macht. Die kleine Bauform und die Abhängigkeit von der Massefläche ermöglichen eine flexible Integration in eine Vielzahl externer Geräte und Installationen.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Position: Extern
Montage: Steckermontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø 15,7 × 73 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
VSWR: ~1,8:1, ~1,9:1, ~2,1:1
Effizienz (%): ~75,6, ~73,1, ~74,6
Spitzenverstärkung (dBi): ~3,8, ~3,6, ~3,8
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J0801Cp-C40G","title":"GPS/GLONASS/BeiDou/Galileo Passive Antenne","mountingType":"Steckverbinder-Montage","ipRating":"IPX7","dimensions_mm":"Ø 15.7 × 73","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","Galileo","QZSS"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":"~-10.9","vswr":"~1.8:1","efficiency_percent":"~75.6","peakGain_dbi":"~3.8","averageGain_db":"~-1.2"},{"range_mhz":"1575.42","returnLoss_db":"~-10.2","vswr":"~1.9:1","efficiency_percent":"~73.1","peakGain_dbi":"~3.6","averageGain_db":"~-1.4"},{"range_mhz":"1598-1606","returnLoss_db":"~-9.2","vswr":"~2.1:1","efficiency_percent":"~74.6","peakGain_dbi":"~3.8","averageGain_db":"~-1.3"}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"SMA-Stecker","cableType":null,"cableLength_mm":null}]}
