2J | Artikelnummer: 2J1504B

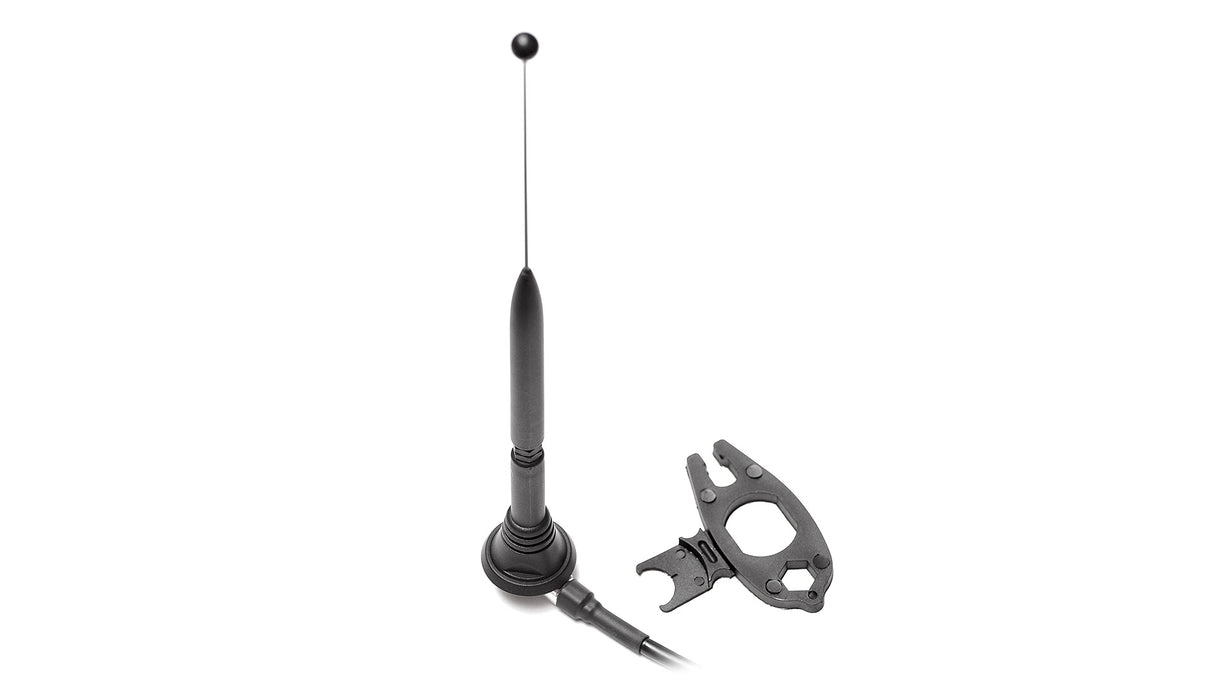

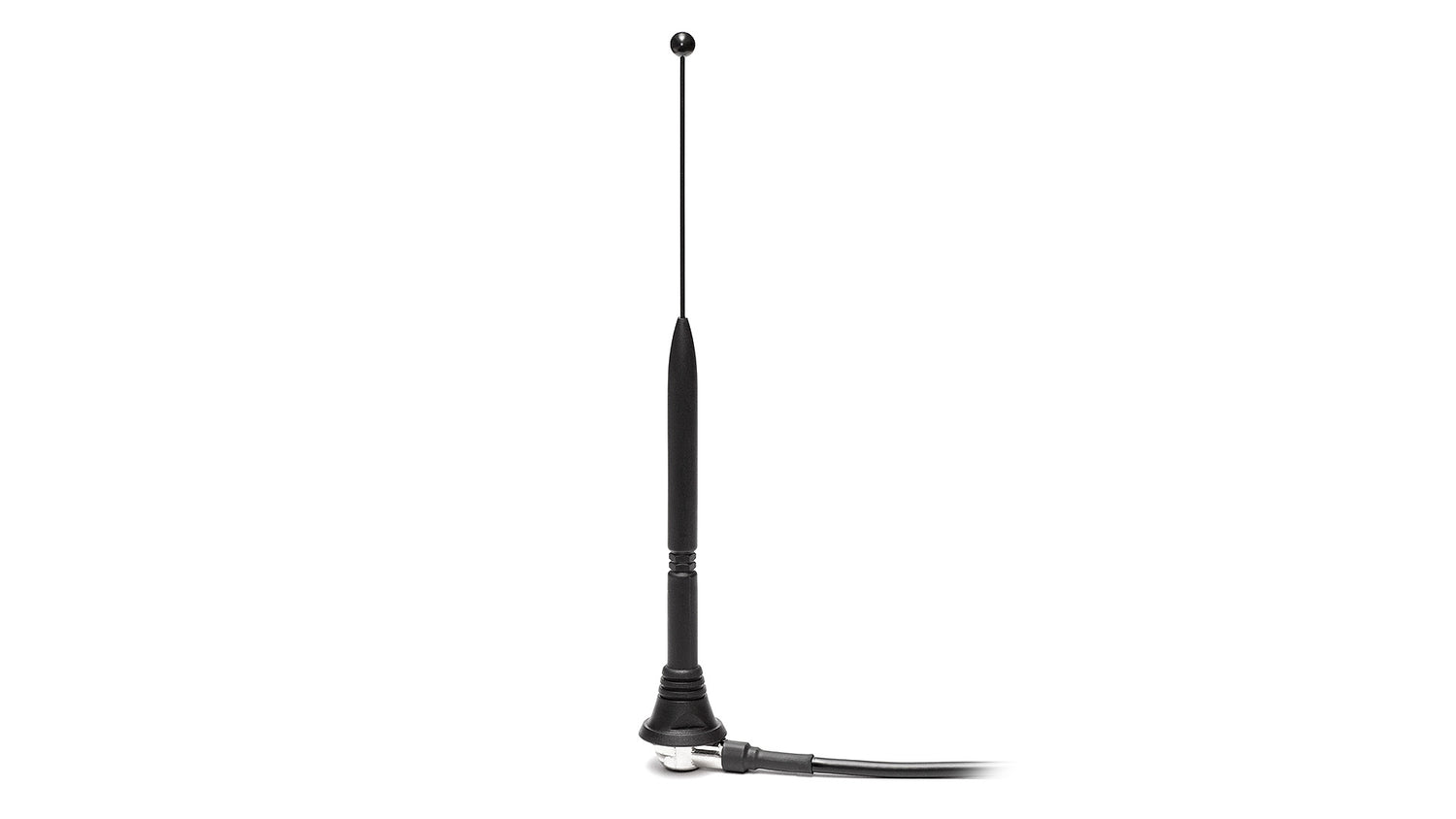

2J1504B 3G, 2G Schraubmontage Antenne

Name: 2J1504B 3G, 2G Schraubmontage Antenne
Brand: 2J
SKU: 2J1504B
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Schraubbefestigungsantenne ist für eine zuverlässige 3G- und 2G-Mobilfunk-Konnektivität ausgelegt. Ihr erdungsflächenabhängiges Design gewährleistet optimale Leistung für eine Vielzahl von Anwendungen, darunter Mobilfunknetze, Maschinensteuerung, Asset-Tracking, Automobil- und Telekommunikationssysteme. Die langlebige Konstruktion der Antenne macht sie geeignet für anspruchsvolle Umgebungen, in denen eine konstante Signalqualität unerlässlich ist.

Konnektivitäten

3G/2G/CELL

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Befestigung: Schraubbefestigung
Ort: Außen
Typ: Einzel
Abmessungen: Ø 29 × 230,5 mm

Konnektivität 1 - Mobilfunk

Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~1,4:1, ~2,6:1
Effizienz (%): ~62,9, ~30,5
Spitzenverstärkung (dBi): ~3,5, ~-0,3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 100

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J1504B","title":"Mobilfunk Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":null,"dimensions_mm":"Ø 29 × 230.5","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["3G","2G"],"frequencies":[{"range_mhz":"824-960","returnLoss_db":"~-16.5","vswr":"~1.4:1","efficiency_percent":"~62.9","peakGain_dbi":"~3.5","averageGain_db":"~-2.0"},{"range_mhz":"1710-2170","returnLoss_db":"~-7.8","vswr":"~2.6:1","efficiency_percent":"~30.5","peakGain_dbi":"~-0.3","averageGain_db":"~-5.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":100}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"RG58","cableLength_mm":3000}]}
