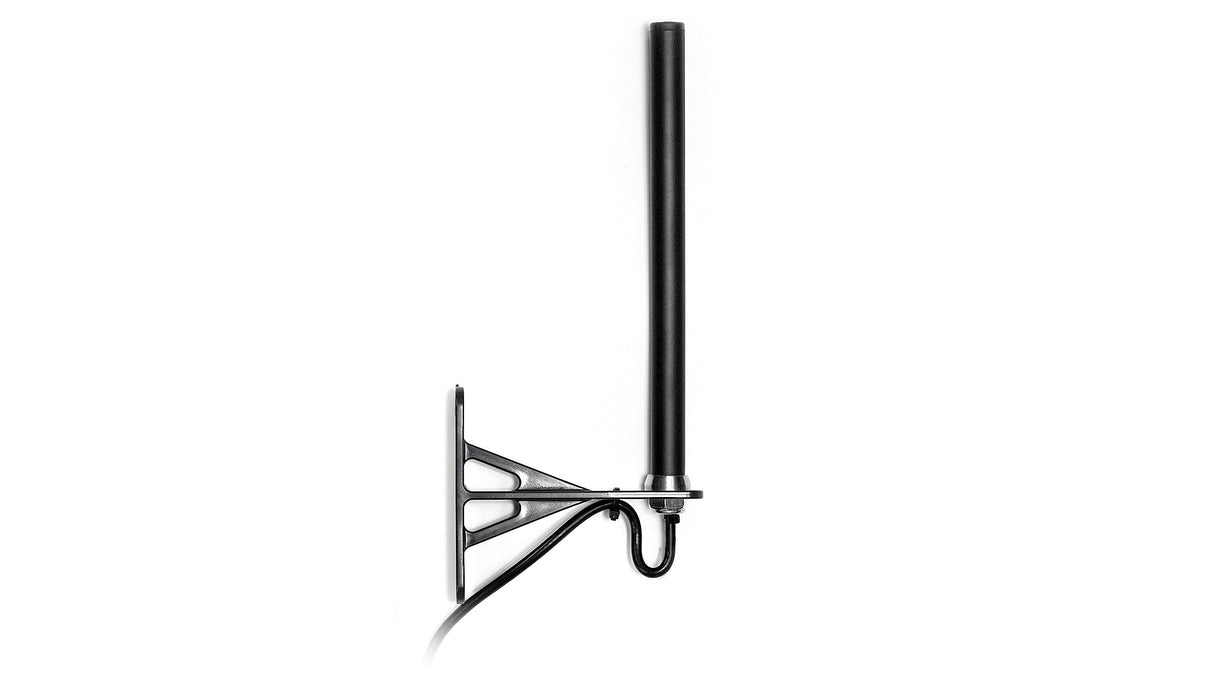

Diese leistungsstarke Wandantenne ist für zuverlässige 4G LTE, 3G und 2G Mobilfunk-Konnektivitäten über einen weiten Frequenzbereich ausgelegt. Ihr bodenflächenunabhängiges Design und die wasserdichte IP67-Zertifizierung machen sie ideal für anspruchsvolle Außen- und Industrieumgebungen. Die Antenne eignet sich für Anwendungen wie IoT, Smart Cities, Flottenmanagement und missionskritische Kommunikation und gewährleistet stabile und effiziente drahtlose Leistung in verschiedenen Branchen.
Konnektivitäten
4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Mobilfunktechnologien: 4G/LTE
Standort: Außen
Montage: Wandmontage
Typ: Einzel
Konnektivität 1 - Cellular/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.4:1, ~1.4:1, ~1.5:1
Effizienz (%): ~54.7, ~56.8, ~48.8
Spitzenverstärkung (dBi): ~2.2, ~3.0, ~0.4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Datenblatt PDF herunterladen
Technical Specifications (AI Reference Data)
{
"model": "2J2124B-B07H",
"title": "4G LTE/3G/2G High Performance Wall Mount Antenna",
"mountingType": "Wall Mount",
"ipRating": "IP67",
"dimensions_mm": "272 × 30 × 115 (220 × Ø 16)",
"elements": [
{
"elementID": "Cellular",
"type": "Cellular",
"technologies": [
"4G LTE",
"3G",
"2G",
"FirstNet",
"LPWA",
"NB-IoT",
"Cat-X-Mx-NBx"
],
"frequencies": [
{
"range_mhz": "698-960",
"returnLoss_db": "~-8.6",
"vswr": "~2.4:1",
"efficiency_percent": "~54.7",
"peakGain_dbi": "~2.2",
"averageGain_db": "~-2.7"
},
{
"range_mhz": "1710-2170",
"returnLoss_db": "~-16.8",
"vswr": "~1.4:1",
"efficiency_percent": "~56.8",
"peakGain_dbi": "~3.0",
"averageGain_db": "~-2.5"
},
{
"range_mhz": "2500-2700",
"returnLoss_db": "~-14.7",
"vswr": "~1.5:1",
"efficiency_percent": "~48.8",
"peakGain_dbi": "~0.4",
"averageGain_db": "~-3.1"
}
],
"polarization": "Linear",
"radiationPattern": "Omni-Directional",
"impedance_ohms": 50,
"maxInputPower_w": 25
}
],
"connectors": [
{
"elementIDRef": "Cellular",
"type": "SMA-Male",
"cableType": "LL195",
"cableLength_mm": 3000
}
]
}
