2J  |  Artikelnummer: 2J2183-C315N

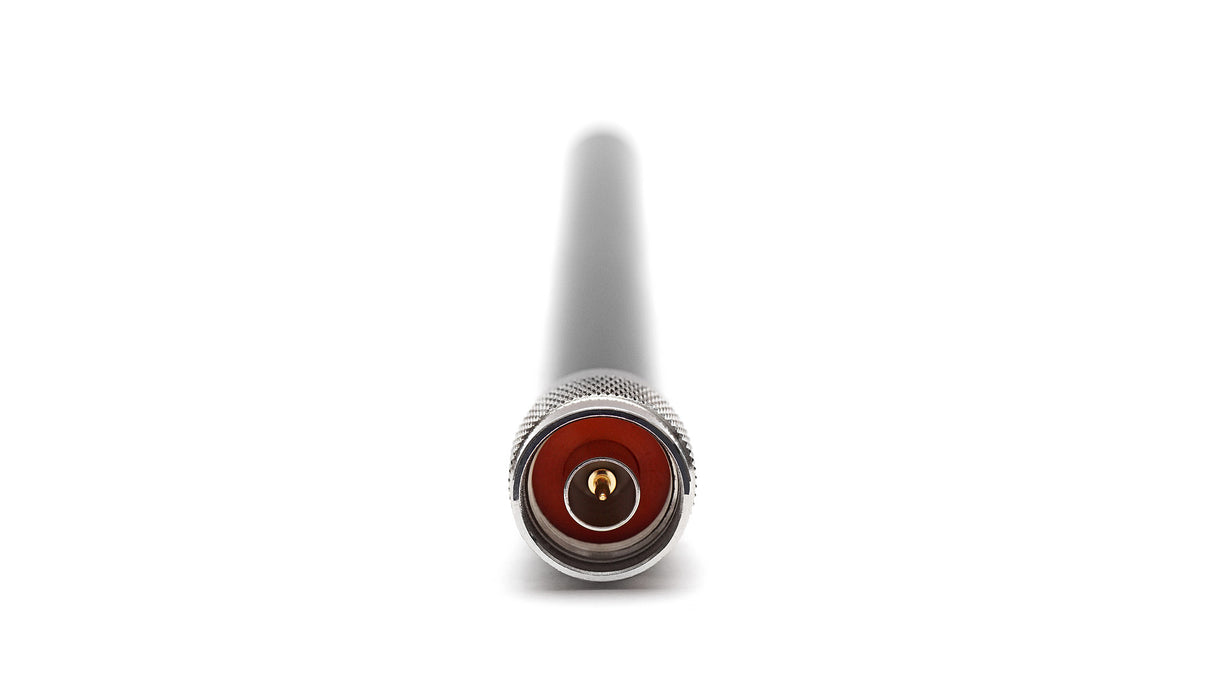

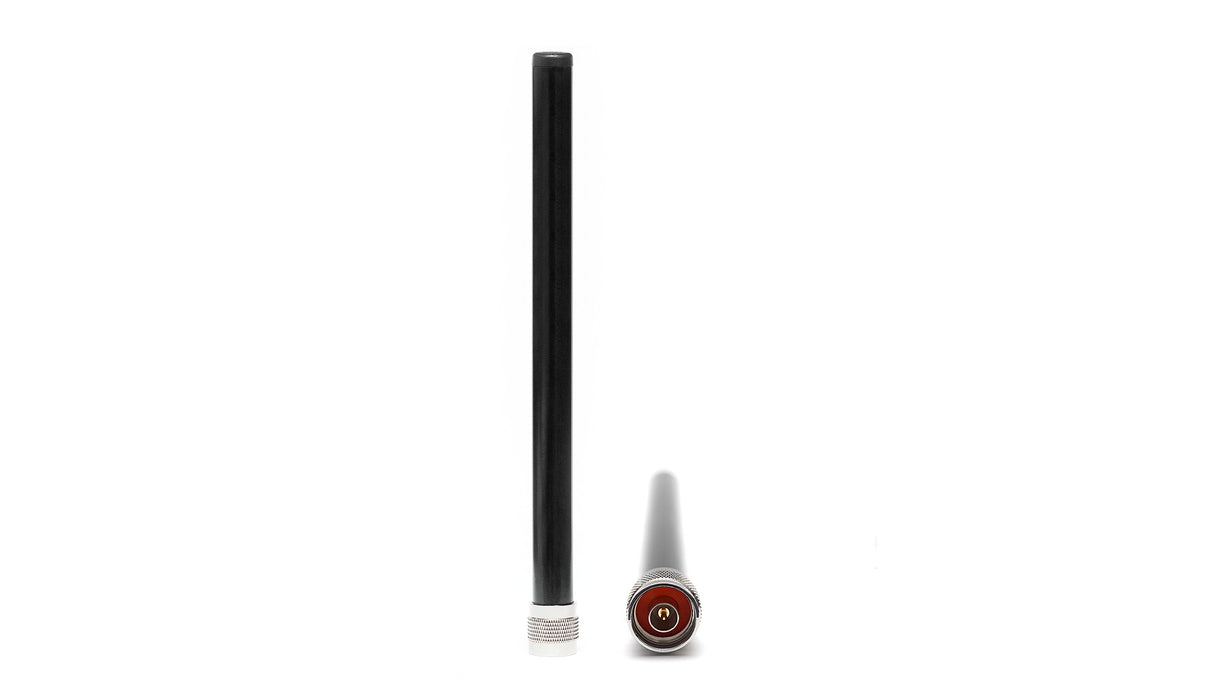

2J2183-C315N 5G Anschlussmontage Dipolantenne N-Stecker

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochleistungs-Dipolantenne ist für zuverlässige Konnektivität über 5G, 4G LTE, FirstNet, CBRS, LPWA, NB-IoT, 3G und 2G Netzwerke ausgelegt. Ihr Breitband-Design gewährleistet volle Abwärtskompatibilität mit 4G LTE und einen robusten Betrieb für eine Vielzahl von Anwendungen, darunter Terminals, Basisstationen, Router, IoT-Geräte, Smart-Home-/Bürosysteme, Verkaufsautomaten und mehr. Das omnidirektionale Strahlungsmuster bietet eine 360-Grad-Abdeckung und eine konstante Signalqualität, was sie ideal für anspruchsvolle Umgebungen macht, in denen unterbrechungsfreie Konnektivität unerlässlich ist.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: N-Stecker

Installation / Umwelt

Die Antenne misst 234 × Ø 20 (Ø 16) mm und verfügt über ein schlankes Stabdesign. Das robuste ASA-Gehäuse ist in Schwarz oder Weiß erhältlich und hält Betriebstemperaturen von -40°C bis +85°C stand. Die Installation ist einfach mit dem N-Stecker, erfordert minimale Einschränkungen und keine Erdung oder Freiraum. Expertenunterstützung ist für Installations- und Anpassungsbedürfnisse verfügbar. Alle Produkte werden unter vollständiger REACH- und RoHS-Konformität hergestellt.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Steckermontage
Typ: Einzel
Abmessungen: 234 × Ø 20 (Ø 16) mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-8.1, ~-13.7, ~-9.7, ~-10.0
VSWR: ~2.6:1, ~1.6:1, ~2.0:1, ~2.5:1
Effizienz (%): ~35.3, ~52.2, ~50.2, ~52.1
Spitzengewinn (dBi): ~1.3, ~1.5, ~2.8, ~2.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J2183-C315N","title":"Stick 5GNR/4GLTE/3G/2G, CBRS, LPWA, NB-IoT N-Stecker Montage Dipolantenne","mountingType":"Steckermontage","ipRating":null,"dimensions_mm":"234 × Ø 20 (Ø 16)","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.1","vswr":"~2.6:1","efficiency_percent":"~35.3","peakGain_dbi":"~1.3","averageGain_db":"~-4.6"},{"range_mhz":"1427-2690","returnLoss_db":"~-13.7","vswr":"~1.6:1","efficiency_percent":"~52.2","peakGain_dbi":"~1.5","averageGain_db":"~-2.9"},{"range_mhz":"3300-5000","returnLoss_db":"~-9.7","vswr":"~2.0:1","efficiency_percent":"~50.2","peakGain_dbi":"~2.8","averageGain_db":"~-3.1"},{"range_mhz":"5150-5925","returnLoss_db":"~-10.0","vswr":"~2.5:1","efficiency_percent":"~52.1","peakGain_dbi":"~2.6","averageGain_db":"~-2.9"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"N-Stecker","cableType":null,"cableLength_mm":null}]}
