2J  |  Artikelnummer: 2J2183-C60N

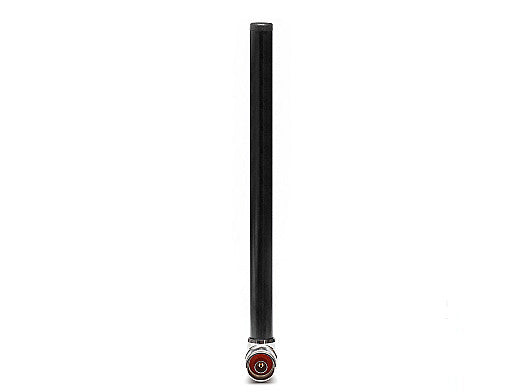

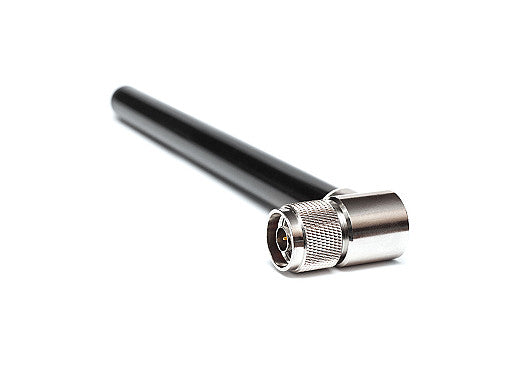

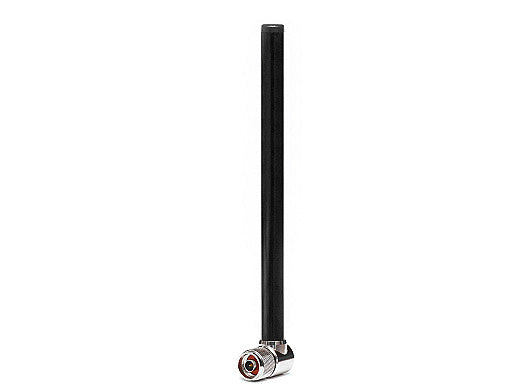

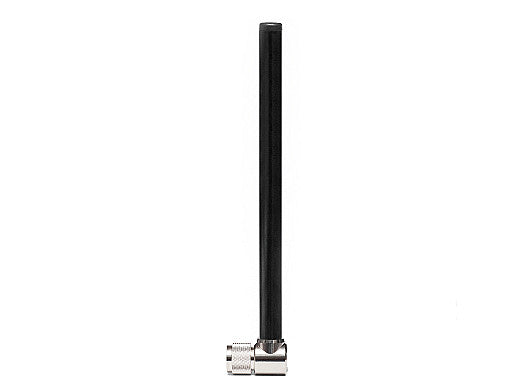

2J2183-C60N 5G Anschlussmontage Dipolantenne N-Stecker

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Breitband-Dipolantenne ist für zuverlässige 5G-, 4G-, 3G- und 2G-Konnektivität ausgelegt und bietet volle Abwärtskompatibilität für ältere Netzwerke. Ihr omnidirektionales Strahlungsmuster gewährleistet eine gleichmäßige 360-Grad-Signalabdeckung, was sie ideal für Terminals, Basisstationen, Router, IoT-Geräte, Smart-Home- und Büroanwendungen, Verkaufsautomaten und Messlösungen macht. Das robuste ASA-Gehäuse ist in Schwarz oder Weiß erhältlich und für den Einsatz in anspruchsvollen Umgebungen konzipiert.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss & Kabel

  • Anschlusstyp: N-Stecker im rechten Winkel

Installation / Umwelt

Die Antenne misst 238 × 40,5 × 22 mm und verfügt über ein schlankes Stabdesign. Das langlebige ASA-Gehäuse hält Betriebstemperaturen von -40°C bis +85°C stand. Die Installation ist unkompliziert mit dem N-Stecker im rechten Winkel und erfordert keine Erdung oder Freiraum. Fachkundige Unterstützung ist für Installation und Anpassungen verfügbar. Alle Produkte werden umweltbewusst hergestellt und erfüllen die REACH- und RoHS-Standards.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Anschlussmontage
Typ: Einzel
Abmessungen: 238 × 40,5 × 22 mm

Anschluss 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-8,1, ~-13,7, ~-9,7, ~-10,0
VSWR: ~2,6:1, ~1,6:1, ~2,0:1, ~2,5:1
Effizienz (%): ~35,3, ~52,2, ~50,2, ~52,1
Spitzengewinn (dBi): ~1,3, ~1,5, ~2,8, ~2,6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J2183-C60N","title":"Stick 5GNR/4GLTE/3G/2G, CBRS, LPWA, NB-IoT N-Stecker Winkelstecker Montage Dipolantenne","mountingType":"Steckermontage","ipRating":null,"dimensions_mm":"238 × 40.5 × 22","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.1","vswr":"~2.6:1","efficiency_percent":"~35.3","peakGain_dbi":"~1.3","averageGain_db":"~-4.6"},{"range_mhz":"1427-2690","returnLoss_db":"~-13.7","vswr":"~1.6:1","efficiency_percent":"~52.2","peakGain_dbi":"~1.5","averageGain_db":"~-2.9"},{"range_mhz":"3300-5000","returnLoss_db":"~-9.7","vswr":"~2.0:1","efficiency_percent":"~50.2","peakGain_dbi":"~2.8","averageGain_db":"~-3.1"},{"range_mhz":"5150-5925","returnLoss_db":"~-10.0","vswr":"~2.5:1","efficiency_percent":"~52.1","peakGain_dbi":"~2.6","averageGain_db":"~-2.9"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"N-Stecker Winkelstecker","cableType":null,"cableLength_mm":null}]}
