2J  |  Artikelnummer: 2J2202-C228N

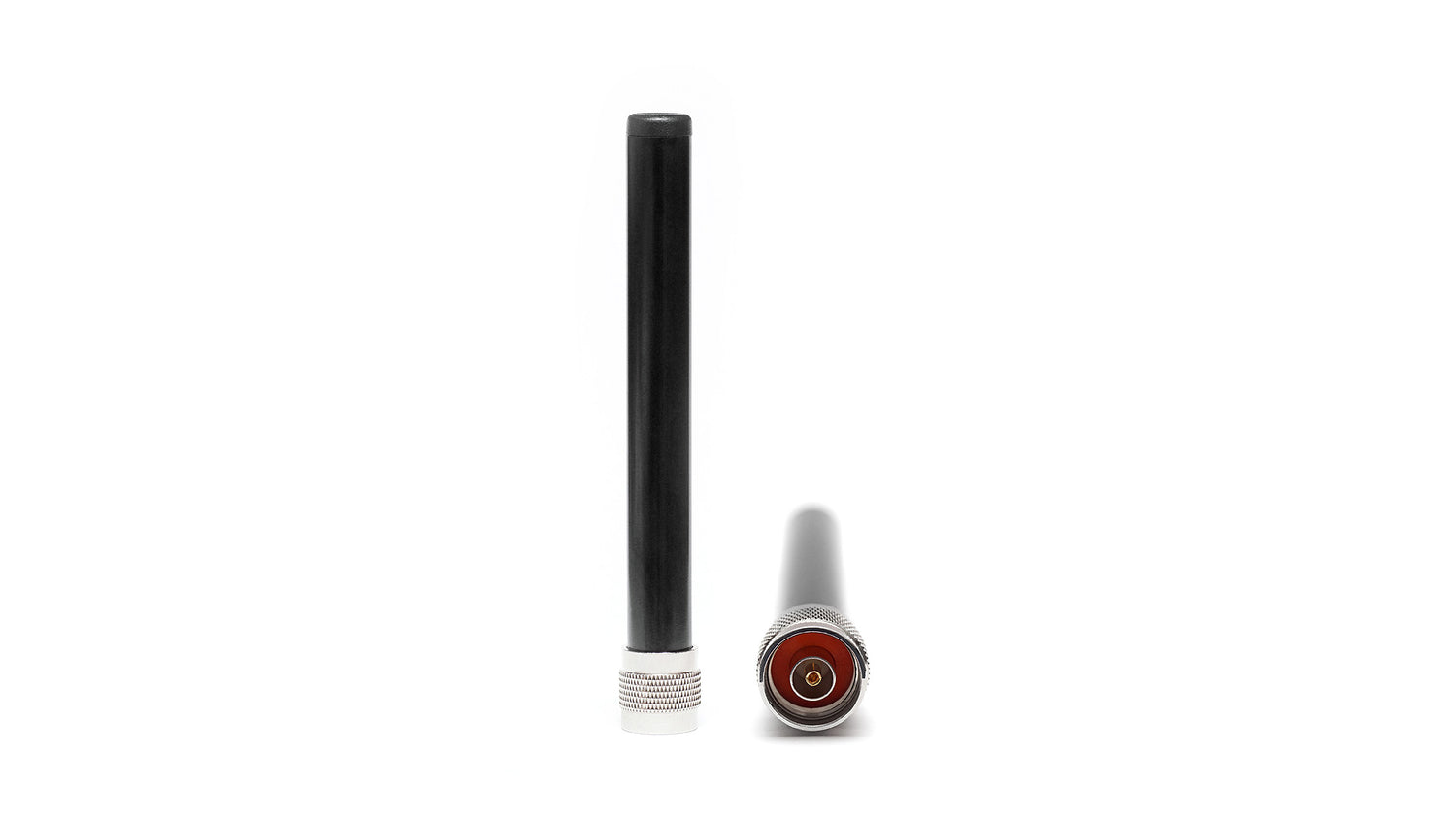

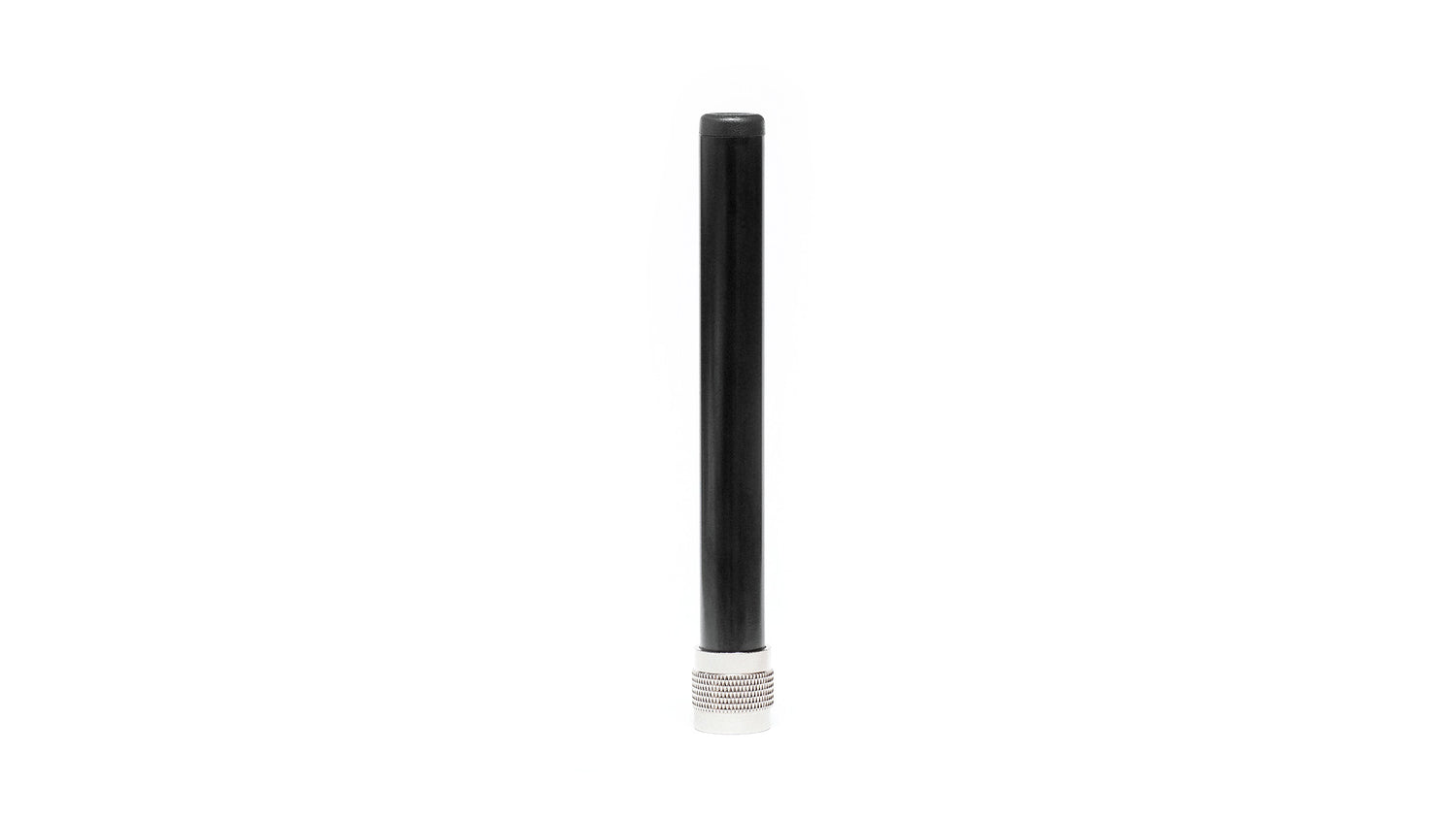

2J2202-C228N Wi-Fi 6E/7, ISM-Steckverbinder-Montageantenne N-Stecker-RP

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochgewinn-Tri-Band-Antenne ist für W-lan 6E/7 und ISM-Anwendungen konzipiert und bietet zuverlässige Leistung über die Frequenzbänder 2,4, 5,0 und 6,0 GHz. Ihr erdungsunabhängiges Dipol-Design gewährleistet eine konstante Effizienz und Verstärkung, was sie ideal für anspruchsvolle drahtlose Umgebungen macht. Die Antenne eignet sich für eine Vielzahl von Anwendungen, darunter Smart Home, IoT, Unterhaltung, Transport und industrielle Automatisierung, und bietet robuste Konnektivität für kommerzielle und Verbrauchergeräte.

Konnektivitäten

2,4-5,0-6,0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Anschluss & Kabel

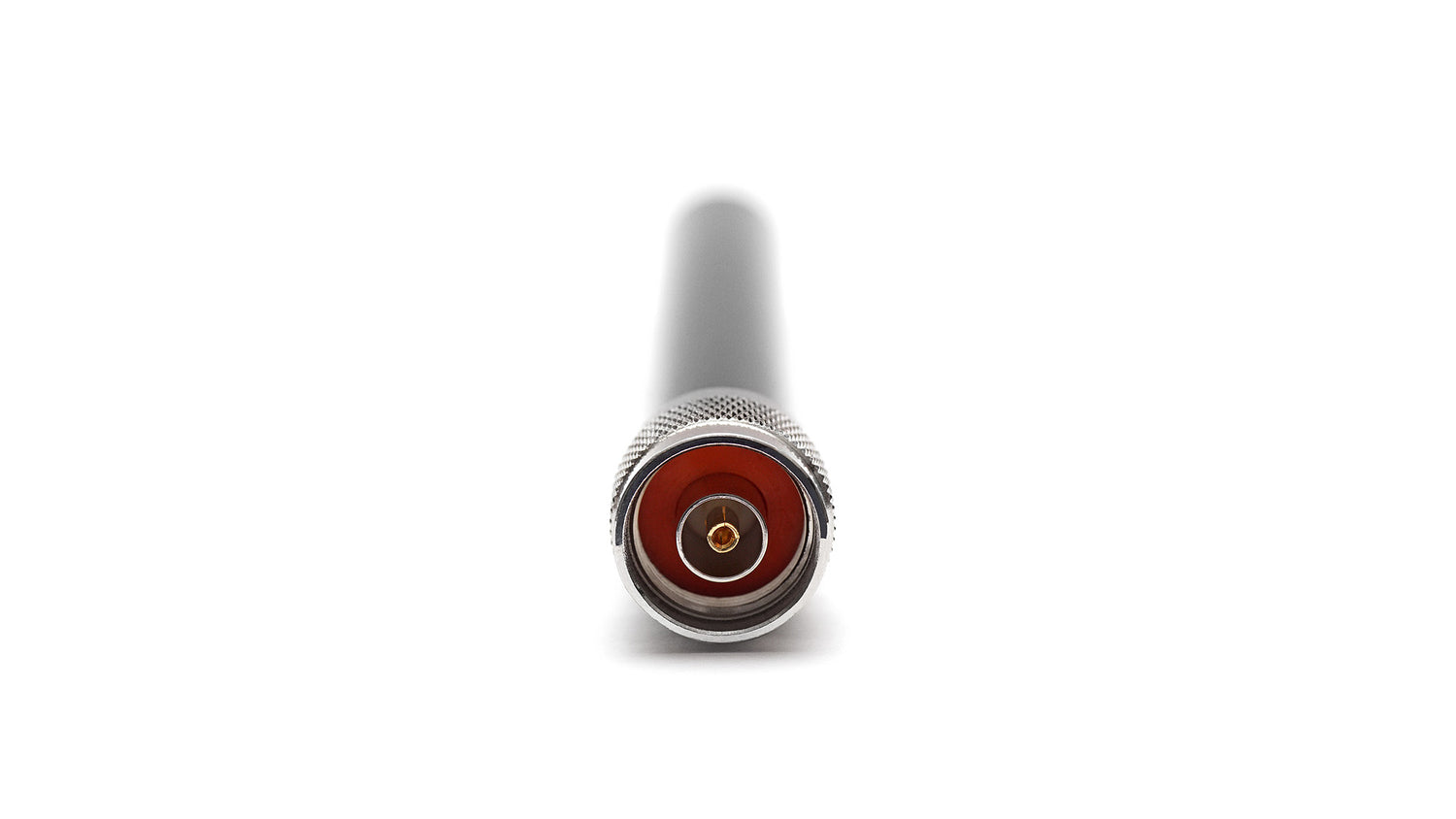

  • Anschlusstyp: N-Stecker-RP-Anschluss

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Position: Außen
Montage: Anschlussmontage
Typ: Einzel
Abmessungen: 149 × Ø 20 (Ø 16) mm

Anschluss 1 - W-lan 6E/7, ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,4:1, ~1,9:1, ~4,0:1
Effizienz (%): ~70,7, ~66,8, ~40,5
Spitzenverstärkung (dBi): ~3,8, ~2,1, ~1,8
Impedanz (Ohm): 50
Strahlungsmuster: Rundstrahlend
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J2202-C228N","title":"Tri-Band W-lan 6E / W-lan 7 ISM Hochgewinn-Bodenebenenunabhängige Antenne","mountingType":"Steckverbinder-Montage","ipRating":null,"dimensions_mm":"149 × Ø 20 (Ø 16)","elements":[{"elementID":"W-lan / ISM","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-8.2","vswr":"~1.4:1","efficiency_percent":"~70.7","peakGain_dbi":"~3.8","averageGain_db":"~-1.0"},{"range_mhz":"4920-5925","returnLoss_db":"~-10.4","vswr":"~1.9:1","efficiency_percent":"~66.8","peakGain_dbi":"~2.1","averageGain_db":"~-1.6"},{"range_mhz":"5925-7125","returnLoss_db":"~-5.0","vswr":"~4.0:1","efficiency_percent":"~40.5","peakGain_dbi":"~1.8","averageGain_db":"~-3.8"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"W-lan / ISM","type":"N-Male-RP","cableType":null,"cableLength_mm":null}]}
