2J | Artikelnummer: 2J2202Ba-B17H

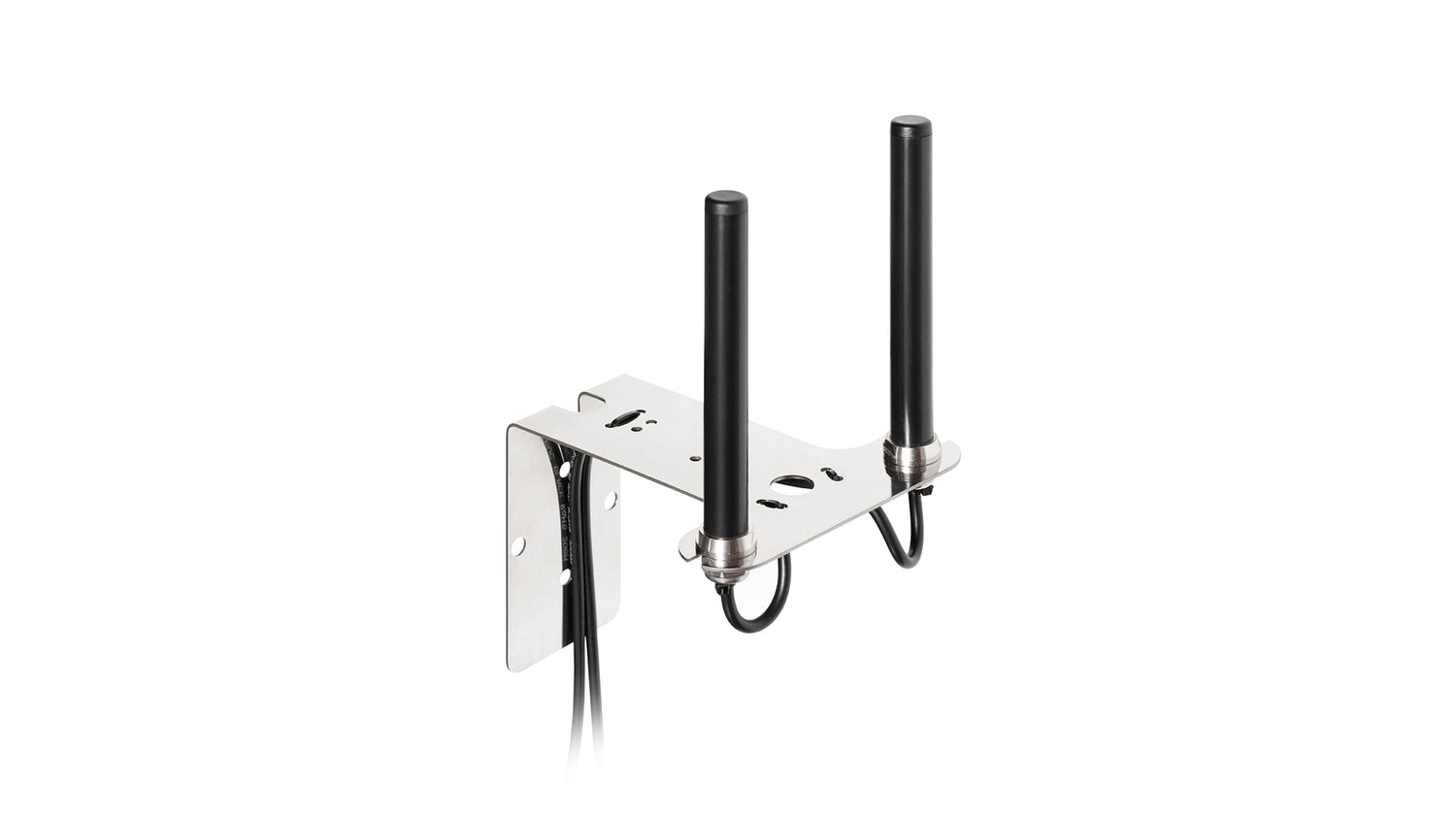

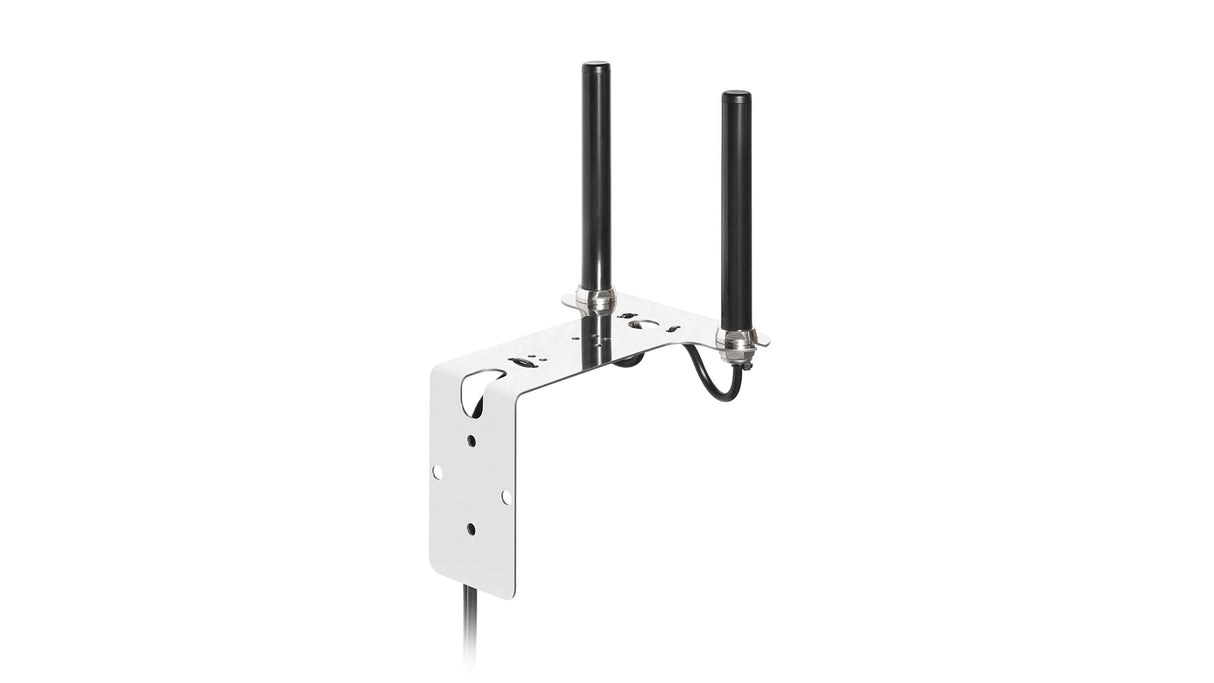

2J2202Ba-B17H Wi-Fi, ISM MIMO Wandhalterung Antenne 2-in-1 SMA-M 300cm

Name: 2J2202Ba-B17H Wi-Fi, ISM MIMO Wandhalterung Antenne 2-in-1 SMA-M 300cm
Brand: 2J
SKU: 2J2202Ba-B17H
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Verbessern Sie Ihre drahtlose Konnektivität mit dieser Dualband-MIMO-Antenne, die für W-lan, Bluetooth, ZigBee und ISM-Anwendungen entwickelt wurde. Ihre bodenflächenunabhängige Konstruktion gewährleistet zuverlässige Leistung in unterschiedlichen Umgebungen, während das omnidirektionale Strahlungsmuster und die lineare Polarisation die Installation und Nutzung erleichtern. Ideal für Heim- und Büronetzwerke, IoT-Geräte, industrielle Automatisierung, drahtlose Außenanlagen und Transportsysteme.

Konnektivitäten

2× 2,4-5,0 GHz MIMO/W-lan/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

Steckertyp: SMA-M
Kabellänge: 300 cm
Kabeltyp: LL100

Installation / Umwelt

Diese wasserdichte Antenne wird mit Standard-SMA-Stecker (männlich) und 300 cm LL100-Kabel geliefert. Alle Kabel und Stecker können an Ihre Bedürfnisse angepasst werden. Die Abmessungen der Antenne betragen 240 × 135,5 × 155 (135 × Ø 16) mm, und sie ist nach IP67 zertifiziert, was einen hervorragenden Schutz gegen Umwelteinflüsse gewährleistet. Zusätzlich wird die Antenne mit Halterungen geliefert. Die Antenne kann in einem Temperaturbereich von -40 bis +85 Grad Celsius betrieben werden und ist RoHS-konform.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Standort: Außen
Montage: Wandmontage
Typ: Kombination
Abmessungen: 240 × 135,5 × 155 (135 × Ø 16) mm

Konnektivität 1 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,3:1, ~1,4:1
Effizienz (%): ~62,6, ~47,0
Spitzenverstärkung (dBi): ~2,5, ~1,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 2,4/5,0 GHz ISM

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J2202Ba-B17H","title":"Twins 2× Dualband W-lan Bodenebene Unabhängige Wandhalterungsantenne","mountingType":"Wandmontage","ipRating":"IP67","dimensions_mm":"240 × 135.5 × 155 (135 × Ø 16)","elements":[{"elementID":"W-lan 1 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-20.3","vswr":"~1.3:1","efficiency_percent":"~62.6","peakGain_dbi":"~2.5","averageGain_db":"~-2.0"},{"range_mhz":"4920-5925","returnLoss_db":"~-17.1","vswr":"~1.4:1","efficiency_percent":"~47.0","peakGain_dbi":"~1.5","averageGain_db":"~-3.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan 2 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-20.3","vswr":"~1.3:1","efficiency_percent":"~62.6","peakGain_dbi":"~2.5","averageGain_db":"~-2.0"},{"range_mhz":"4920-5925","returnLoss_db":"~-17.1","vswr":"~1.4:1","efficiency_percent":"~47.0","peakGain_dbi":"~1.5","averageGain_db":"~-3.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"W-lan 1","type":"SMA-Stecker","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"W-lan 2","type":"SMA-Stecker","cableType":"LL100","cableLength_mm":3000}]}
