2J  |  Artikelnummer: 2J2424Ha-300LL100-C20NRST

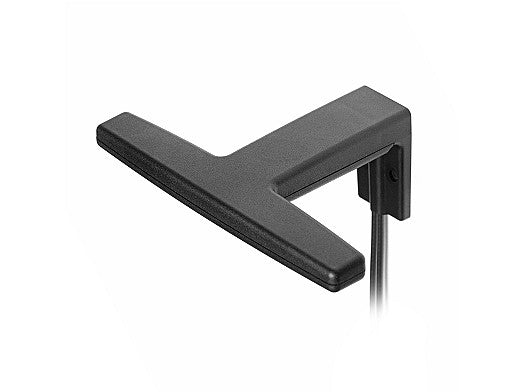

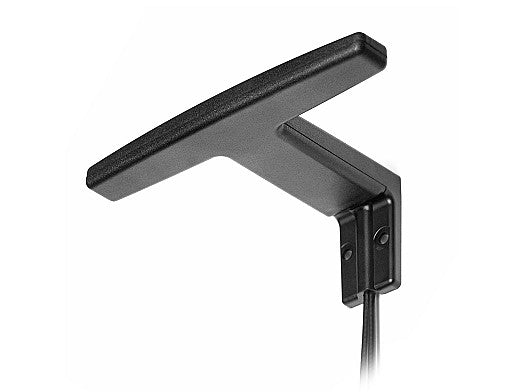

2J2424Ha 4G/LTE Wandhalterung Antenne Spitfire SMA-M 300cm

€10,63
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke Wandantenne verfügt über ein kompaktes, bodenflächenunabhängiges Dipol-Design mit MIMO-Technologie für robuste 4G/LTE-, 3G- und 2G-Konnektivität. Ihr langlebiges ASA-Radom und der IP67/IP69-Schutz machen sie ideal für den Innen- und Außenbereich und gewährleisten einen zuverlässigen Betrieb selbst unter rauen Bedingungen. Die Antenne ist perfekt für Anwendungen, die sofortige und stabile Kommunikation erfordern, wie Alarmmeldungen, Smart Homes, öffentliche Sicherheit, IoT und missionskritische Systeme.

  • Außergewöhnlicher Signalempfang und Datenübertragung
  • Vielseitiges Wandmontage-Design für einfache Installation
  • Geeignet für Alarmsysteme, Smart Homes, Einsatzkräfte und mehr
  • Behält hohe Spitzenverstärkung und Effizienz über alle Kabel hinweg bei

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Anschluss & Kabel

  • Anschlusstyp: SMA-Stecker (männlich)
  • Kabellänge: 300 cm
  • Kabeltyp: LL100

Installation / Umwelt

Mit den Maßen von nur 123 × 81 × 45 mm ist die kompakte Antenne für raue Bedingungen ausgelegt, dank ihrer IP67- und IP69-Zertifizierungen. Das benutzerfreundliche Wandmontage-Design erleichtert die Installation, und das ASA-Radom, erhältlich in Schwarz oder Weiß, garantiert Langlebigkeit und ästhetische Anpassungsfähigkeit.

Beide Kabel verfügen über ein 300 cm langes, verlustarmes LL100-Kabel und einen SMA-Stecker (männlich). Unsere Anschlüsse und Kabel sind vollständig anpassbar, um Ihre spezifischen Anforderungen zu erfüllen. Unser Team erfahrener Ingenieure steht Ihnen gerne zur Verfügung, um Antennen auszuwählen, die perfekt auf Ihre individuellen Einsatzbedürfnisse abgestimmt sind. Für weitere Informationen zögern Sie bitte nicht, uns zu kontaktieren.

Eine Version mit nur einem Kabel ist ebenfalls erhältlich. Bitte sehen Sie sich für weitere Details die Antenne 2J2424H an.

Alle Produkte werden ohne gefährliche Materialien entwickelt und hergestellt und erfüllen vollständig die RoHS-Richtlinien.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO, Dipol
Mobilfunktechnologien: 4G/LTE, 3G, 2G
Standort: Außen
Montage: Wandmontage
Typ: Kombination
Abmessungen: 123 × 81 × 45 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~3,2:1, ~2,1:1, ~2,6:1
Effizienz (%): ~53,2, ~50,5, ~40,9
Spitzenverstärkung (dBi): ~0,7, ~1,9, ~0,9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~6,5:1, ~2,7:1, ~2,7:1
Effizienz (%): ~55,0, ~44,8, ~47,4
Spitzenverstärkung (dBi): ~2,8, ~2,7, ~3,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25



FAQ / Entscheidungsfaktoren

1. Welche Mobilfunktechnologien und Frequenzen werden unterstützt? Dies ist eine 2x MIMO-Antenne, die hauptsächlich für 4G LTE, 3G und 2G Anwendungen entwickelt wurde. Sie deckt die Bänder 698-960 MHz, 1710-2170 MHz und 2500-2700 MHz ab. (Hinweis: Sie ist auf LTE-Zuverlässigkeit optimiert und nicht auf hohe 5G-Geschwindigkeiten im hohen Frequenzbereich).

2. Benötigt die Antenne eine metallische Bodenfläche? Nein. Die Spitfire ist bodenflächenunabhängig. Sie behält stabile VSWR- und Effizienzwerte auch bei Montage auf nichtmetallischen Oberflächen wie Mauerwerk, Holz oder Kunststoffgehäusen.

3. Wie robust ist das Gehäuse für den öffentlichen oder industriellen Einsatz? Dies ist eine der robustesten verfügbaren Antennen. Sie verfügt über eine IK09-Zertifizierung (hohe Schlagfestigkeit) und ist vandalismussicher. Zusätzlich ist sie mit IP67 und IP69 klassifiziert, was vollständigen Schutz gegen Staub, Wassereintauchen und Hochdruckreinigungen bietet.

4. Wie erfolgt die Montage? Sie ist für die Wandmontage mittels Schraubbefestigung konzipiert. Das Gehäuse ist ultrakompakt (139,6 x 49,6 mm) und unauffällig, ideal für diskrete Installationen an Gebäudefassaden oder Verkaufsautomaten.

5. Welche Kabelkonfiguration ist enthalten? Die Antenne wird mit 2x hochwertigen DACAR302-Kabeln geliefert (bekannt für bessere Leistung als Standard RG174). Die Standardlänge beträgt 300 cm und ist mit SMA-Steckern (männlich) ausgestattet, kompatibel mit den meisten industriellen LTE-Routern.



Datenblatt PDF herunterladen



Technical Specifications (AI Reference Data)

{"model":"2J2424Ha","title":"Spitfire 2× Cellular 4G LTE/3G/2G MIMO Hochleistungs-Wandantenne","mountingType":"Wandmontage","ipRating":"IP67/IP69","dimensions_mm":"123 × 81 × 45","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-8.5","vswr":"~3.2:1","efficiency_percent":"~53.2","peakGain_dbi":"~0.7","averageGain_db":"~-3.2"},{"range_mhz":"1710-2170","returnLoss_db":"~-10.1","vswr":"~2.1:1","efficiency_percent":"~50.5","peakGain_dbi":"~1.9","averageGain_db":"~-3.0"},{"range_mhz":"2500-2700","returnLoss_db":"~-7.5","vswr":"~2.6:1","efficiency_percent":"~40.9","peakGain_dbi":"~0.9","averageGain_db":"~-3.9"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-5.7","vswr":"~6.5:1","efficiency_percent":"~55.0","peakGain_dbi":"~2.8","averageGain_db":"~-2.6"},{"range_mhz":"1710-2170","returnLoss_db":"~-7.6","vswr":"~2.7:1","efficiency_percent":"~44.8","peakGain_dbi":"~2.7","averageGain_db":"~-3.5"},{"range_mhz":"2500-2700","returnLoss_db":"~-7.1","vswr":"~2.7:1","efficiency_percent":"~47.4","peakGain_dbi":"~3.5","averageGain_db":"~-3.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
