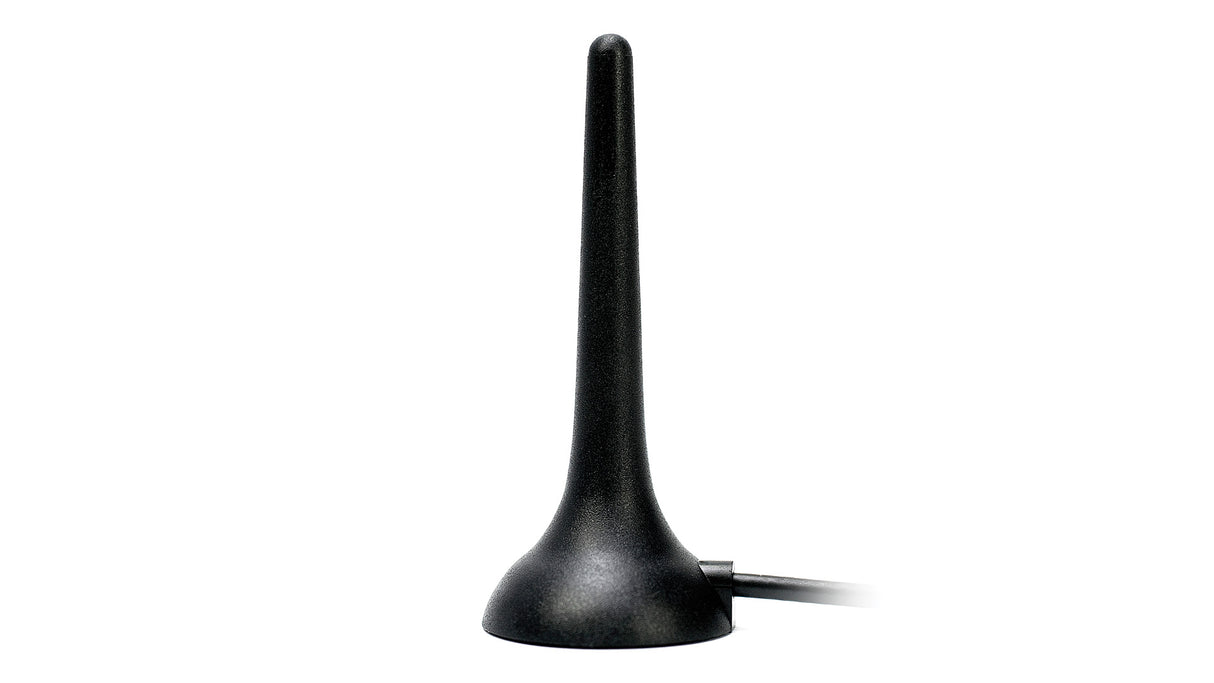

2J3724M 4G/LTE Magnetfußantenne

Name: 2J3724M 4G/LTE Magnetfußantenne
Brand: 2J
SKU: 2J3724M
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Antenne mit Magnetischer Halterung ist für eine zuverlässige 4G LTE Konnektivität über europäische Frequenzbänder ausgelegt. Ihre kompakte Bauform und das erdungsabhängige Design machen sie ideal für Automotive-, Industrie- und IoT-Anwendungen, bei denen der Platz begrenzt ist und eine robuste Leistung erforderlich ist. Die Antenne unterstützt eine breite Palette von Mobilfunktechnologien, einschließlich NB-IoT, Cat-X-Mx-NBx, 3G und 2G, und gewährleistet so vielseitige Kompatibilität für moderne drahtlose Einsätze.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Mobilfunktechnologien: 4G/LTE
Position: Außen
Montage: Magnetische Halterung
Typ: Einzel
Abmessungen: 30,9 × 71,5 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 791-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,0:1, ~2,8:1, ~3,9:1
Effizienz (%): ~59,6, ~40,7, ~20,8
Spitzenverstärkung (dBi): ~2,1, ~0,5, ~-1,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J3724M","title":"4G LTE Flache Magnetische Halterung Antenne (nur EU LTE)","mountingType":"Magnetische Halterung","ipRating":null,"dimensions_mm":"30.9 × 71.5","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","FirstNet","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"791-960","returnLoss_db":"~-11.3","vswr":"~2.0:1","efficiency_percent":"~59.6","peakGain_dbi":"~2.1","averageGain_db":"~-2.4"},{"range_mhz":"1710-2170","returnLoss_db":"~-8.5","vswr":"~2.8:1","efficiency_percent":"~40.7","peakGain_dbi":"~0.5","averageGain_db":"~-4.1"},{"range_mhz":"2500-2700","returnLoss_db":"~-4.7","vswr":"~3.9:1","efficiency_percent":"~20.8","peakGain_dbi":"~-1.4","averageGain_db":"~-6.8"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
