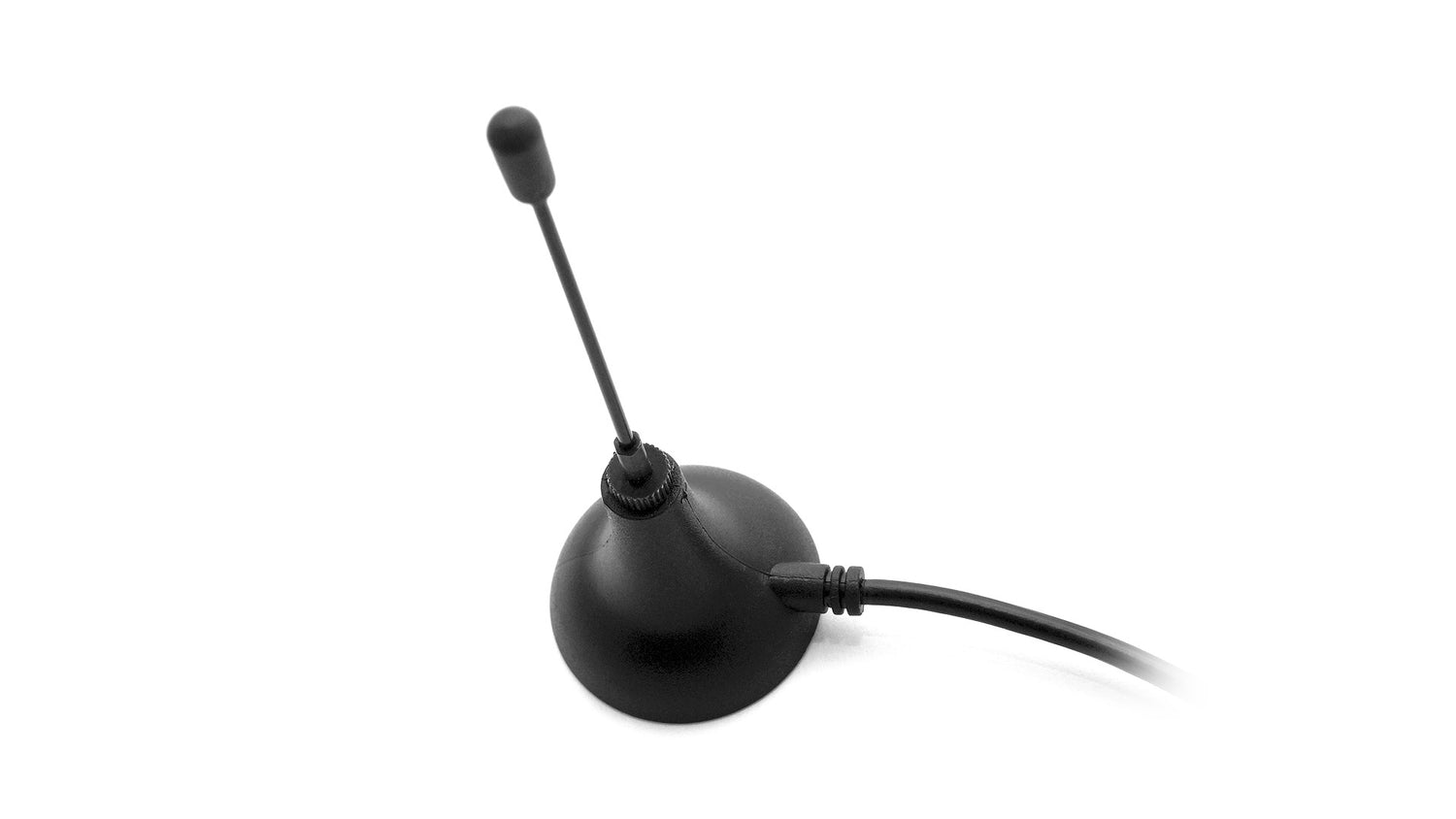

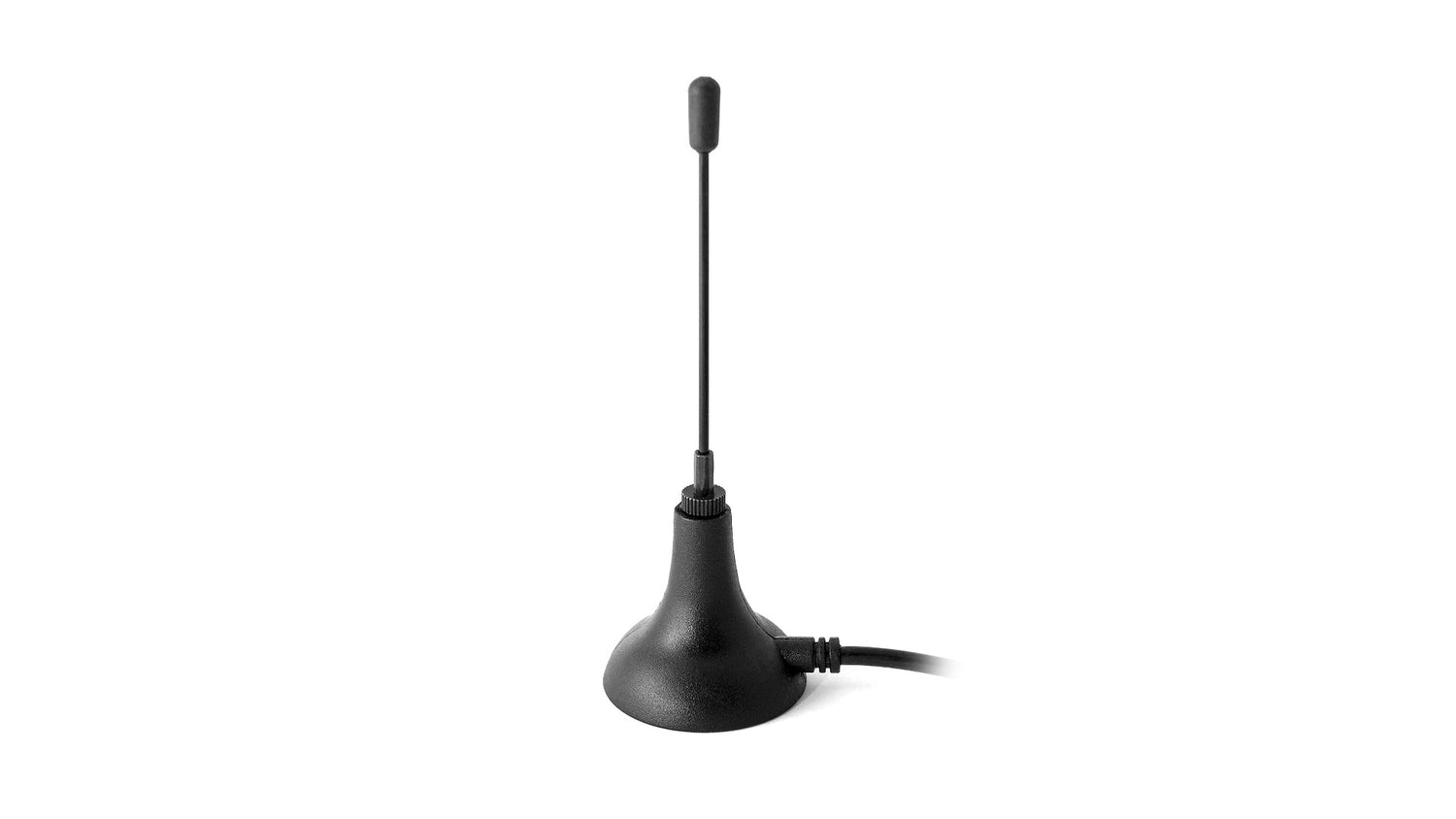

Diese Hochleistungsantenne ist für zuverlässige 4G LTE-, 3G- und 2G-Konnektivitäten über ein breites Frequenzspektrum ausgelegt. Ihr kompaktes, auf eine Grundfläche angewiesenes Design und die magnetische Befestigung machen sie ideal für mobile, industrielle und IoT-Anwendungen, bei denen einfache Installation und starker Signalempfang erforderlich sind. Die Antenne unterstützt ein breites Spektrum an Cellular-Bändern und gewährleistet Kompatibilität mit globalen Netzwerken sowie eine Vielzahl von Anwendungsfällen, einschließlich Asset-Tracking, Flottenmanagement, Smart Cities und mehr.
Konnektivitäten
4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Montage: Magnetische Befestigung
Standort: Außen
Typ: Einzel
Konnektivität 1 - Cellular/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.7:1, ~2.2:1, ~1.9:1
Effizienz (%): ~60.1, ~29.0, ~33.5
Spitzenverstärkung (dBi): ~1.8, ~1.1, ~2.8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 35
Datenblatt PDF herunterladen
Technical Specifications (AI Reference Data)
{
"model": "2J3924M",
"title": "4G LTE/3G/2G High Performance Magnetic Mount Antenna",
"mountingType": "Magnetic Mount",
"ipRating": null,
"dimensions_mm": "Ø 30.9 × 91",
"elements": [
{
"elementID": "Cellular",
"type": "Cellular",
"technologies": [
"4G LTE",
"3G",
"2G",
"FirstNet",
"LPWA",
"NB-IoT",
"Cat-X-Mx-NBx"
],
"frequencies": [
{
"range_mhz": "698-960",
"returnLoss_db": "~-13.0",
"vswr": "~1.7:1",
"efficiency_percent": "~60.1",
"peakGain_dbi": "~1.8",
"averageGain_db": "~-2.2"
},
{
"range_mhz": "1710-2170",
"returnLoss_db": "~-9.1",
"vswr": "~2.2:1",
"efficiency_percent": "~29.0",
"peakGain_dbi": "~1.1",
"averageGain_db": "~-5.4"
},
{
"range_mhz": "2500-2700",
"returnLoss_db": "~-11.4",
"vswr": "~1.9:1",
"efficiency_percent": "~33.5",
"peakGain_dbi": "~2.8",
"averageGain_db": "~-4.8"
}
],
"polarization": "Linear",
"radiationPattern": "Omni-Directional",
"impedance_ohms": 50,
"maxInputPower_w": 35
}
],
"connectors": [
{
"elementIDRef": "Cellular",
"type": "SMA-Male",
"cableType": "LMR100",
"cableLength_mm": 3000
}
]
}
