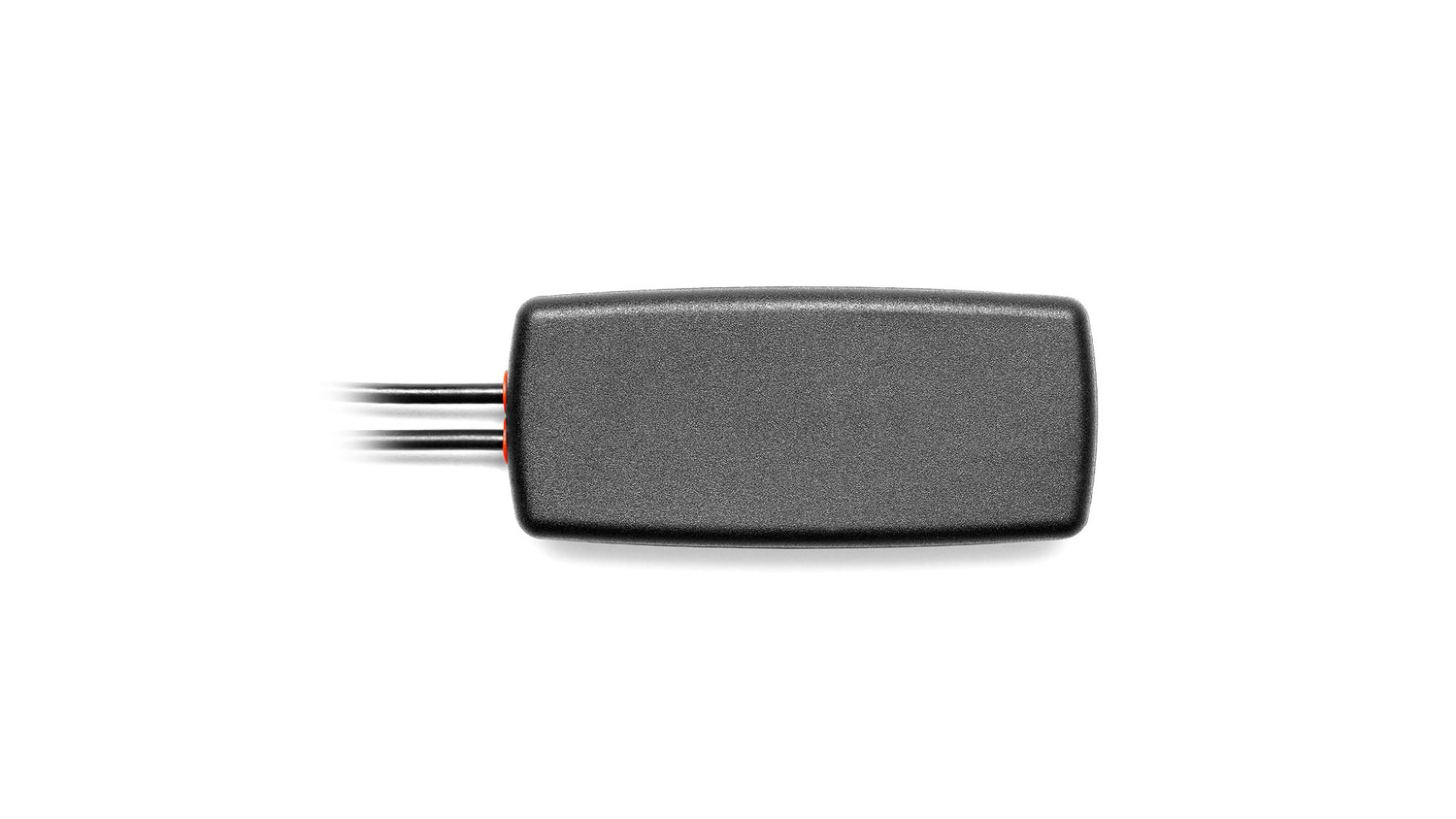

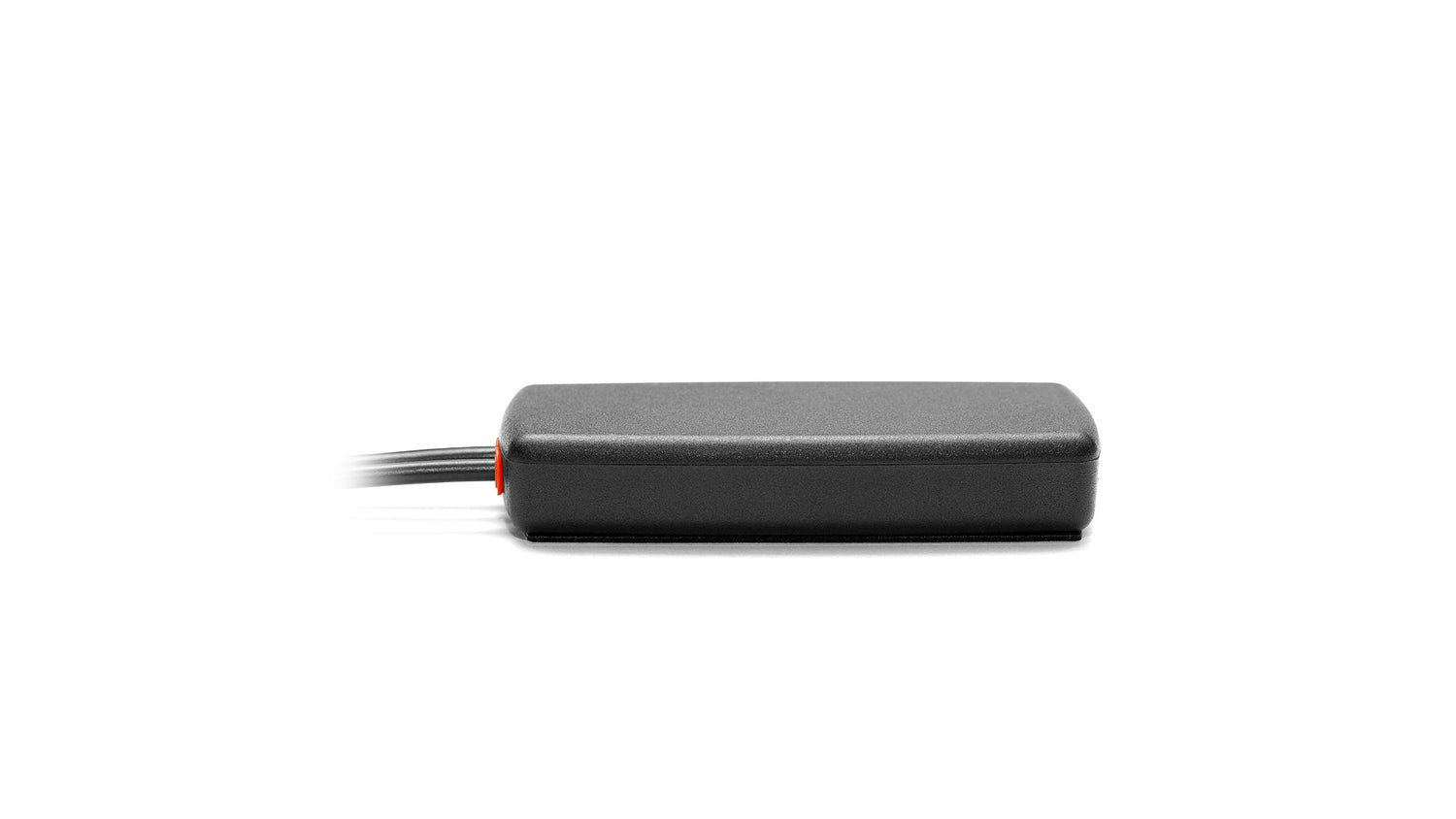

Diese kompakte, flache Antenne ist für zuverlässige Konnektivität über 4G/LTE, 3G und 2G Mobilfunknetze sowie fortschrittliche GNSS-Positionierungssysteme konzipiert. Ihr bodenflächenunabhängiges Design und die Breitbandabdeckung machen sie ideal für eine Vielzahl von Anwendungen, darunter Asset-Tracking, Telematik, IoT und Automotive-Lösungen. Die Antenne verfügt über ein aktives GNSS-Element mit Vorfilterung für verbesserte Signalqualität und unterstützt einen breiten Spannungsbereich für flexible Integration.
Konnektivitäten
4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-M
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 77 × 34 × 14 mm
Konnektivität 1 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,5:1, ~1,6:1, ~1,5:1
Effizienz (%): ~29,6, ~27,0, ~18,9
Spitzenverstärkung (dBi): ~2,4, ~2,2, ~2,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - GNSS (GPS/GLONASS)
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2
Datenblatt PDF herunterladen
Technical Specifications (AI Reference Data)
{"model":"2J4241PGF","title":"4G LTE/3G/2G GPS/GLONASS/Galileo Kompakte Klebemontage Kombinationsantenne","mountingType":"Klebemontage","ipRating":"IP67","dimensions_mm":"77 × 34 × 14","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-Mx","NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-7.6","vswr":"~2.5:1","efficiency_percent":"~29.6","peakGain_dbi":"~2.4","averageGain_db":"~-5.5"},{"range_mhz":"1710-2170","returnLoss_db":"~-13.1","vswr":"~1.6:1","efficiency_percent":"~27.0","peakGain_dbi":"~2.2","averageGain_db":"~-5.7"},{"range_mhz":"2500-2700","returnLoss_db":"~-15.4","vswr":"~1.5:1","efficiency_percent":"~18.9","peakGain_dbi":"~2.1","averageGain_db":"~-7.2"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":2000}]}
