2J | Artikelnummer: 2J4301MPGF

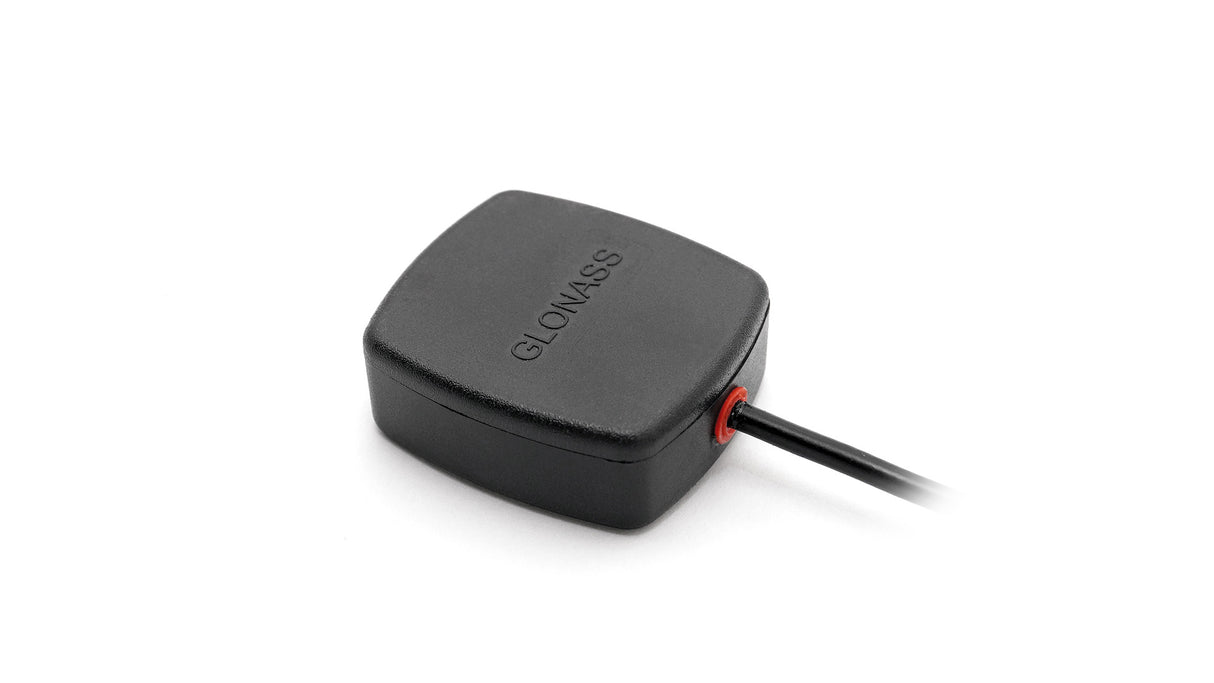

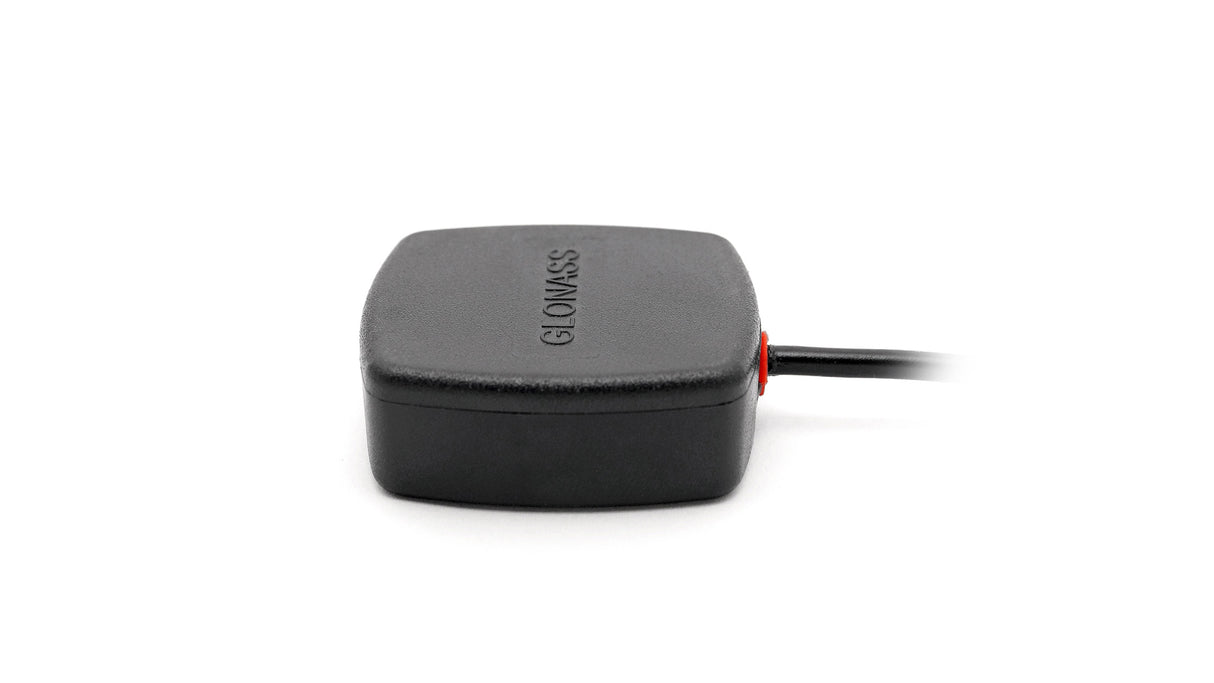

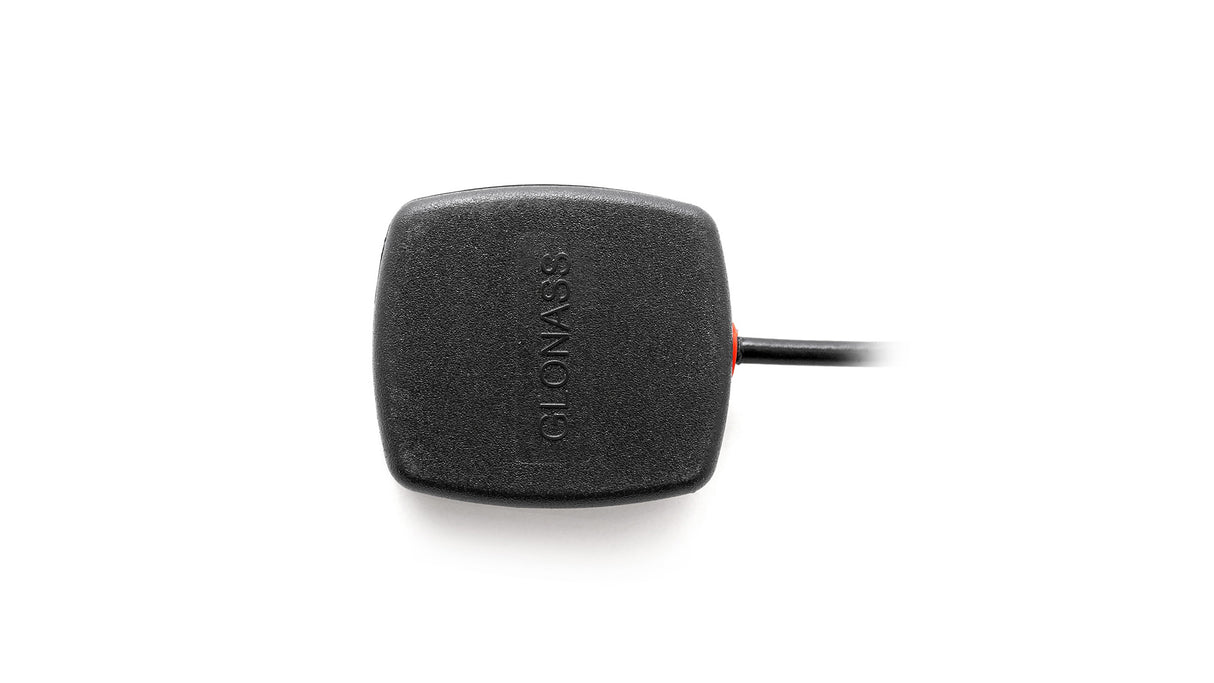

2J4301MPGF GNSS Klebe-Magnethalterung Antenne

Name: 2J4301MPGF GNSS Klebe-Magnethalterung Antenne
Brand: 2J
SKU: 2J4301MPGF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese aktive GNSS-Antenne ist für eine zuverlässige und präzise Satellitennavigation in einem breiten Anwendungsspektrum konzipiert. Ihr bodenunabhängiges Design und der integrierte Vorfilter bieten hohe Leistung und geringes Rauschen, was sie ideal für anspruchsvolle Umgebungen macht. Die Antenne unterstützt die Systeme GPS, GLONASS, Galileo und QZSS und gewährleistet so eine breite Kompatibilität für Navigation, Asset-Tracking, Flottenmanagement, Smart Cities und mehr. Der mitgelieferte Klebemontage-Aufkleber und die magnetische Basis bieten flexible Installationsmöglichkeiten für sowohl temporäre als auch dauerhafte Anwendungen.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage, Magnetische Halterung, Magnetische Halterung/Klebemontage
Position: Außen
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 38 x 34 x 13,5/14,5 mm

Konnektivität 1 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Spannung (V): 1,5 - 3,6
Strom (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
Sägefiltertyp: Vorfilter
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4301MPGF","title":"GPS/GLONASS/Galileo Klebeantenne mit Magnetischer Halterung","mountingType":"Klebend/Magnetische Halterung","ipRating":"IP67","dimensions_mm":"38 x 34 x 13.5/14.5","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"~-15.0","vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"~-15.0","vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000}]}
