2J | Artikelnummer: 2J4301MPGFx

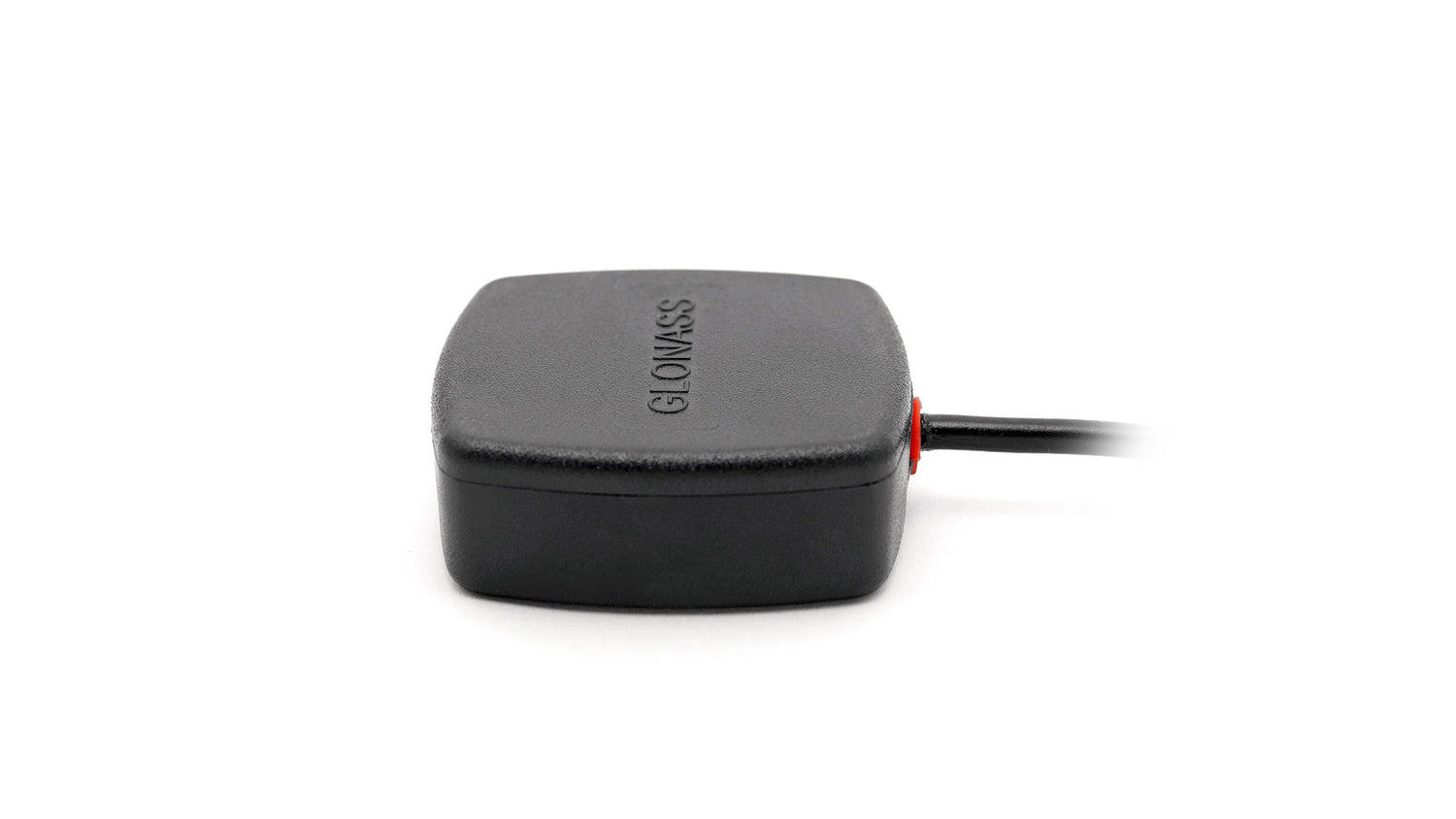

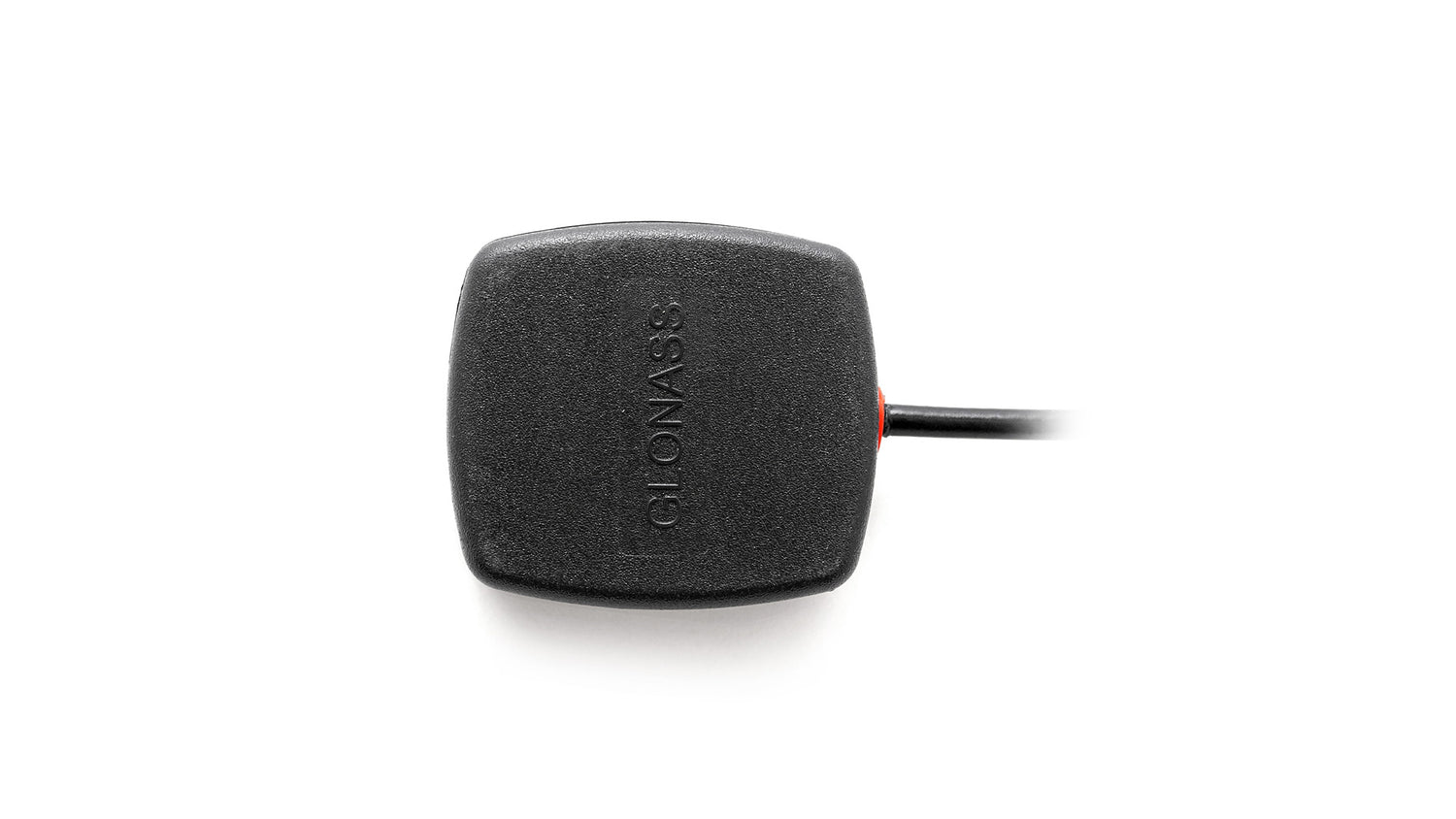

2J4301MPGFx GNSS Antenne Klebe-/Magnetbefestigung

Name: 2J4301MPGFx GNSS Antenne Klebe-/Magnetbefestigung
Brand: 2J
SKU: 2J4301MPGFx
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese aktive GNSS-Antenne ist für eine zuverlässige Satellitennavigation in einer Vielzahl von Anwendungen konzipiert. Ihr bodenflächenunabhängiges Design und die Post-Filter-Technologie gewährleisten eine hohe Signalqualität und eine robuste Leistung, selbst in anspruchsvollen Umgebungen. Die Antenne eignet sich für den Einsatz in Logistik, Smart Cities, Flottenmanagement, autonomen Fahrzeugen, Vermessung und mehr. Mit Klebemontage- und magnetischen Halterungsoptionen bietet sie eine flexible Installation auf verschiedenen Oberflächen und mobilen Geräten.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage, Magnetische Halterung, Magnetische Halterung/Klebemontage
Position: Außen
Typ: Einzel
Satellitennavigation: GNSS
Abmessungen: 38 x 34 x 13,5/14,5 mm

Konnektivität 1 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: <1,2:1
Effizienz (%): ~65, ~68
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3V, 24 @ 5V
Sägefiltertyp: Post-Filter
Spannung (V): 2,7 - 5,5
Strom (mA): 15 - 25
Leistungsaufnahme (mW): max. 138

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4301MPGFx","title":"GPS/GLONASS/Galileo Post-Filter Klebemontage Magnetische Halterung Antenne","mountingType":"Klebemontage, Magnetische Halterung","ipRating":"IP67","dimensions_mm":"38 x 34 x 13.5/14.5","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"≤-20","vswr":"≤1.2:1","efficiency_percent":"~65","peakGain_dbi":"~3.6","averageGain_db":"~1.8"},{"range_mhz":"1598-1606","returnLoss_db":"≤-15","vswr":"≤1.4:1","efficiency_percent":"~68","peakGain_dbi":"~3.9","averageGain_db":"~-1.6"}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000}]}
