2J  |  Artikelnummer: 2J4441PGF

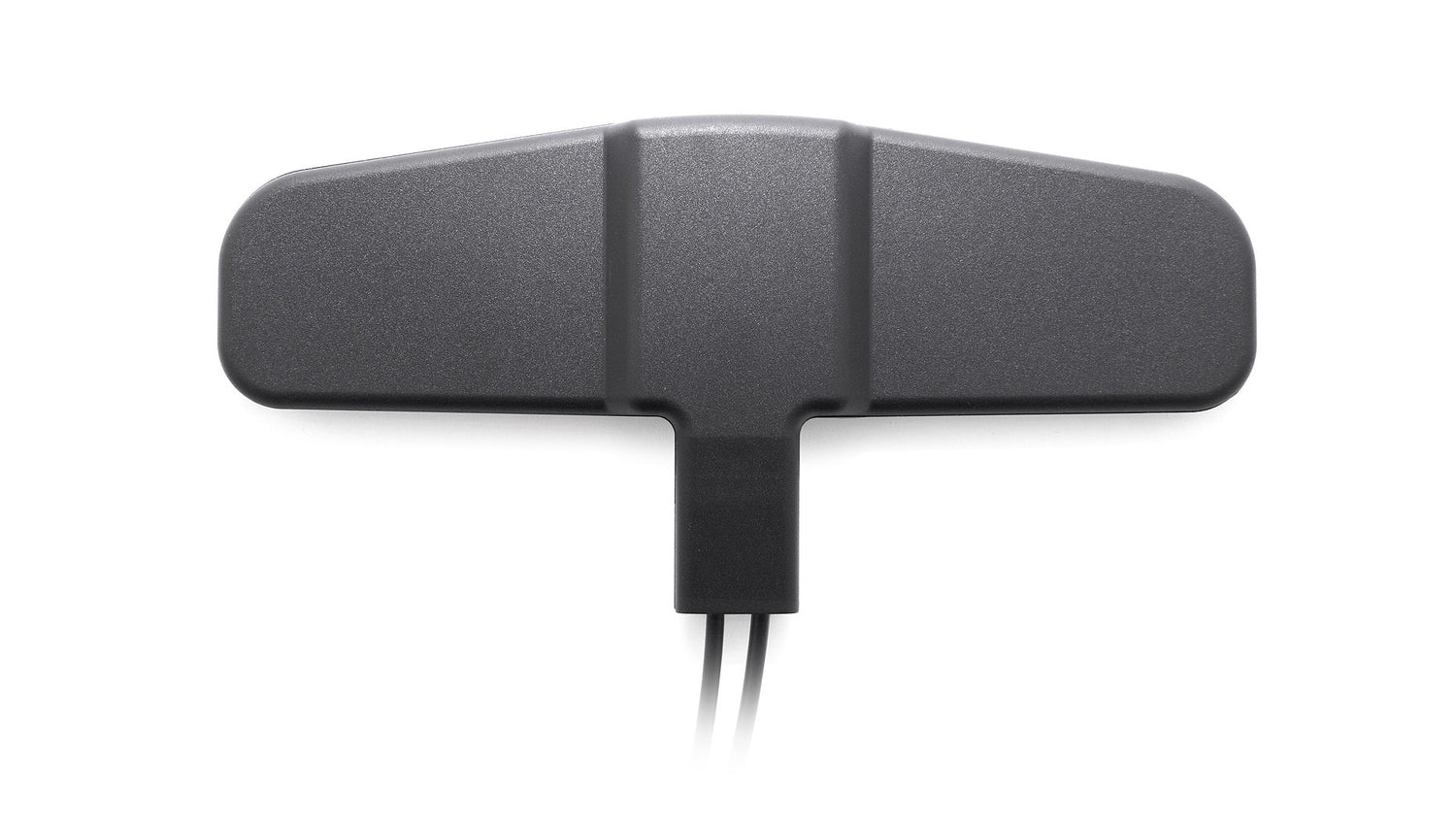

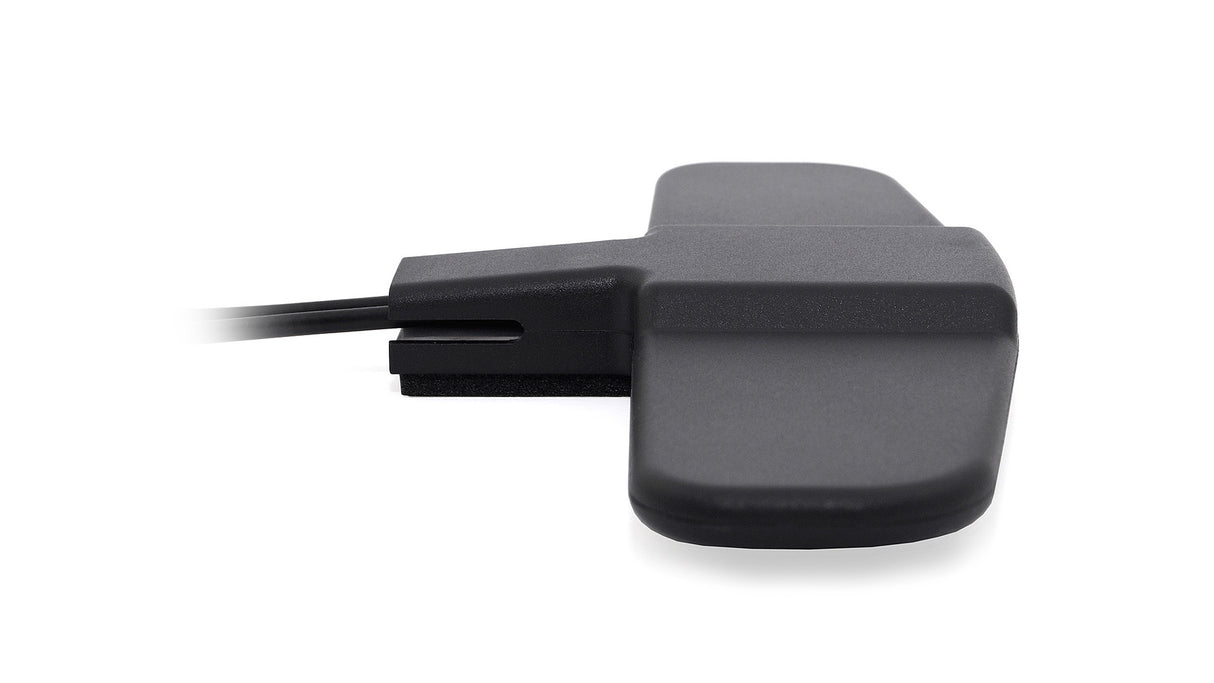

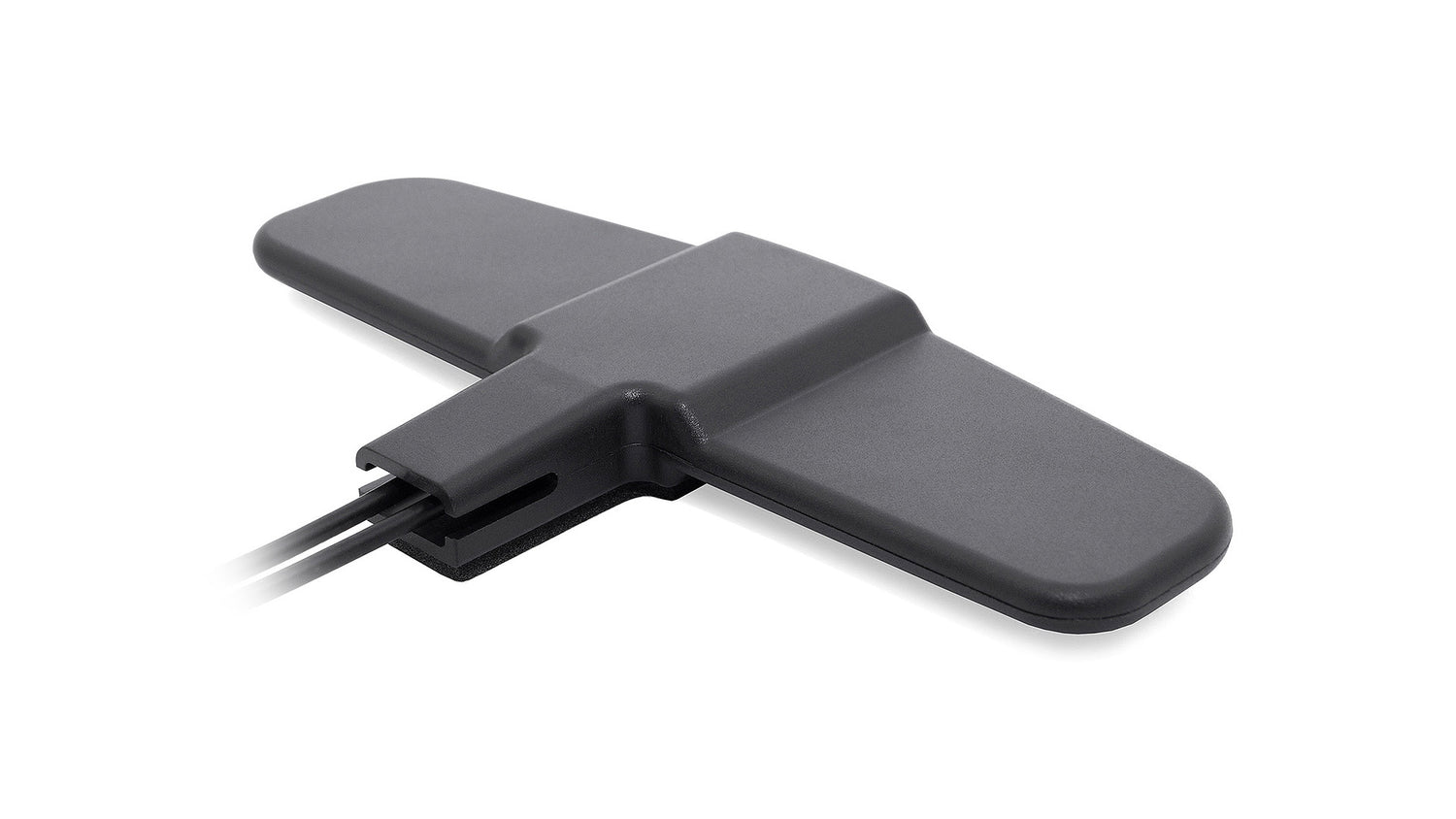

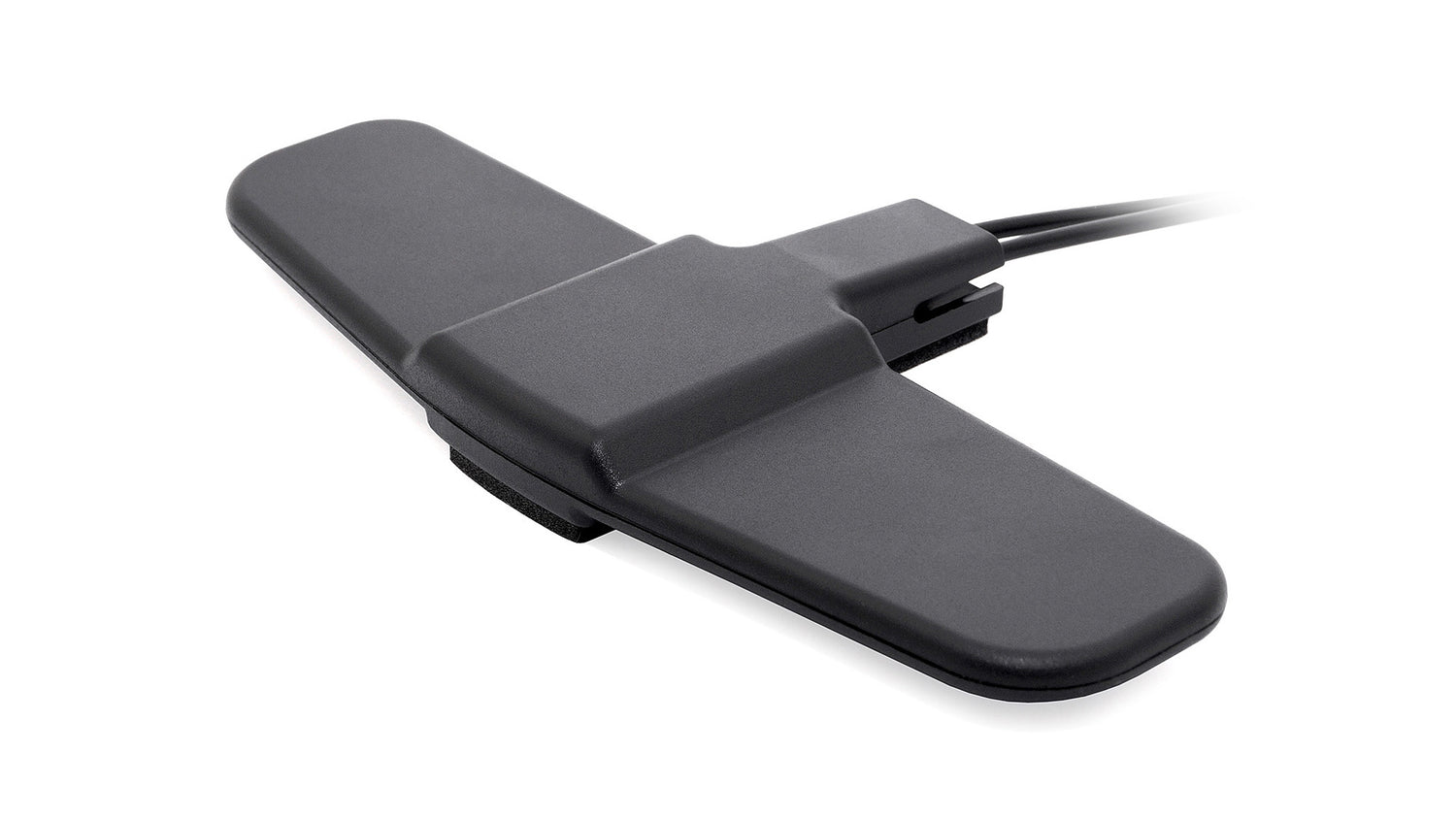

2J4441PGF 4G/LTE, GNSS Antenne Klebehalterung SMA-Stecker 300cm

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese 2-in-1-Kombinationsantenne bietet zuverlässige globale Konnektivität für sowohl zellulare als auch GNSS-Anwendungen. Sie ist für eine einfache Klebemontage konzipiert und unterstützt die Standards 4G LTE, 3G, 2G, GPS, QZSS, Galileo und GLONASS, was sie ideal für Navigation, Automotive, Smart Metering und IoT-Lösungen macht. Die Antenne ist unabhängig von der Grundfläche und aus UV-stabilem ABS gefertigt, was sie langlebig in rauen Umgebungen macht. Ihr breitbandiges zellulares Element sorgt für starke Signalstärke und stabile Effizienz, während das aktive GNSS-Element hochpräzise Navigation ermöglicht.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1

Stecker & Kabel

  • Steckertyp: SMA-Stecker (Cellular), anpassbar (GNSS)
  • Kabellänge: 300 cm (Cellular), anpassbar (GNSS)
  • Kabeltyp: LMR195 (Cellular), RG174 (GNSS)

Installation / Umwelt

Diese externe Antenne ist aus UV-stabilem ABS gefertigt und widersteht Temperaturen zwischen -40°C und +85°C. Dank der Unabhängigkeit von der Grundfläche ist diese Klebemontage-Antenne einfach zu installieren und besonders langlebig. Kabel 1 ist mit einem Standard-SMA-Stecker und einem 300 cm langen LMR195 (Low Loss Koaxial) Kabel ausgestattet, während Kabel 2 RG174 verwendet; beide sind vollständig anpassbar durch zusätzliche Steckertypen, Kabellängen und Kabeltypen. Die Antenne ist RoHS- und REACH-konform und besitzt eine IP67-Zertifizierung.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Multi-Technologie
Zellulare Technologien: 4G/LTE
Standort: Außen
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 161 x 76,5 × 16 mm

Konnektivität 1 - Cellular/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,2:1, ~1,3:1, ~1,7:1
Effizienz (%): ~72, ~71, ~71
Spitzenverstärkung (dBi): ~3,1, ~4,1, ~3,7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 35

Konnektivität 2 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: ≤1,5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Spannung (V): 2,7 - 5,5
Strom (mA): 15 - 25
Leistungsaufnahme (mW): 40,5 – 137,5

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4441PGF","title":"4G LTE/3G/2G GPS/GLONASS/Galileo anpassbare Klebemontage-Antenne","mountingType":"Klebemontage","ipRating":"IP67","dimensions_mm":"161 x 76.5 × 16","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-9.8","vswr":"~2.2:1","efficiency_percent":"~72","peakGain_dbi":"~3.1","averageGain_db":"~-1.6"},{"range_mhz":"1710-2170","returnLoss_db":"~-19.3","vswr":"~1.3:1","efficiency_percent":"~71","peakGain_dbi":"~4.1","averageGain_db":"~-1.5"},{"range_mhz":"2500-2700","returnLoss_db":"~-12.1","vswr":"~1.7:1","efficiency_percent":"~71","peakGain_dbi":"~3.7","averageGain_db":"~-1.5"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"≤-14","vswr":"≤1.5:1","efficiency_percent":null,"peakGain_dbi":"~23–24 (aktiver Gewinn)","averageGain_db":null},{"range_mhz":"1598-1610","returnLoss_db":"≤-14","vswr":"≤1.5:1","efficiency_percent":null,"peakGain_dbi":"~23–24 (aktiver Gewinn)","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000}]}
