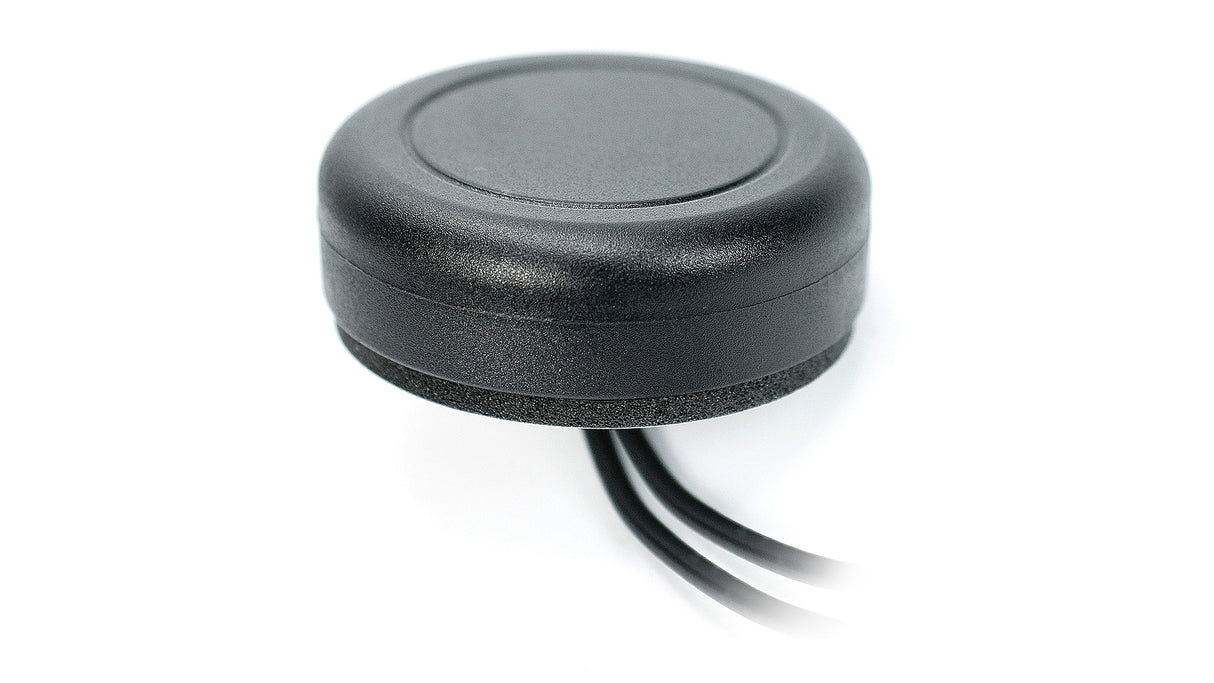

2J4700BGF 3G/2G, GNSS Schraubmontage Antenne 2-in-1

Name: 2J4700BGF 3G/2G, GNSS Schraubmontage Antenne 2-in-1
Brand: 2J
SKU: 2J4700BGF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Kombinationsantenne ist für zuverlässige Leistung in anspruchsvollen Umgebungen konzipiert. Sie unterstützt sowohl zellulare (3G/2G) als auch GNSS (GPS, GLONASS, Galileo, QZSS) Technologien und ist somit ideal für Anwendungen wie Asset-Tracking, Flottenmanagement, Telematik und Smart-City-Infrastruktur. Die Antenne ist unabhängig von der Grundfläche und verfügt über ein aktives GNSS-Element mit Vorfilterung für verbesserte Signalqualität. Ihr robustes Design mit Schraubbefestigung sorgt für eine sichere Montage auf einer Vielzahl von Oberflächen, und sie ist nach IP67- und IP69-Standards zertifiziert, um Schutz gegen Staub und Wassereintritt zu gewährleisten.

Konnektivitäten

3G/2G/CELL
GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C

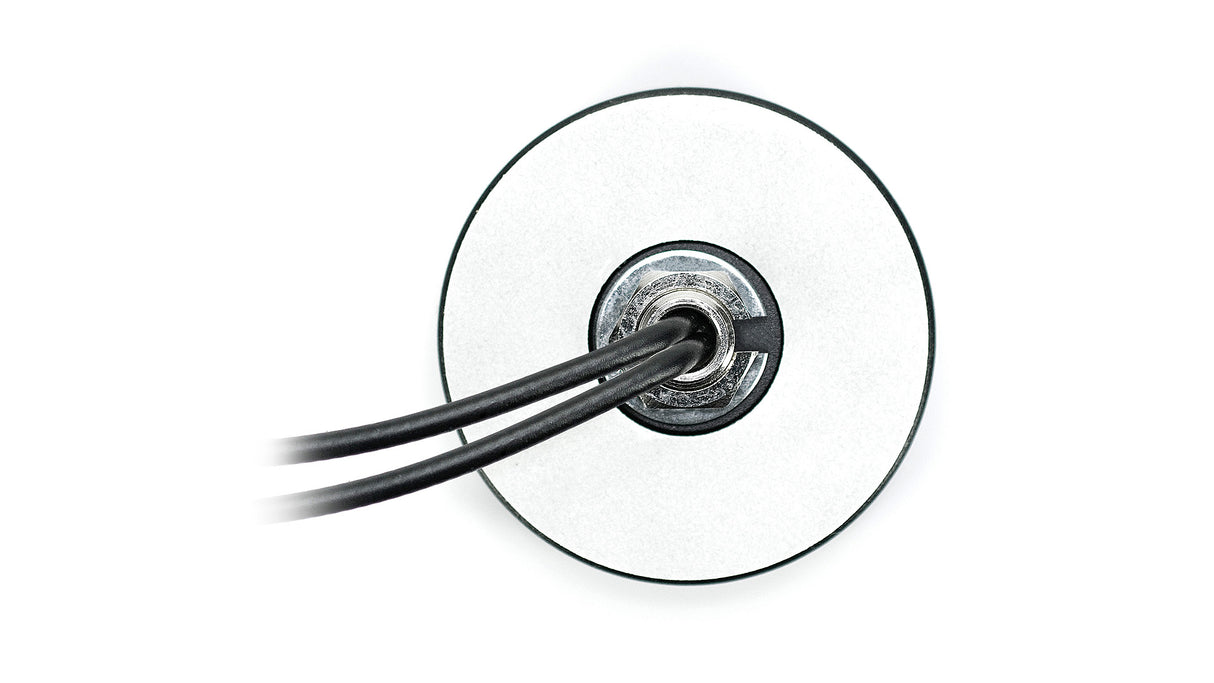

Montage: Schraubbefestigung
Typ: Kombination
Position: Außen
Abmessungen: Ø 52 x 17,5 mm

Konnektivität 1 - Cellular

Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~1,9:1, ~1,7:1
Effizienz (%): ~20,6, ~20,5
Polarisation: Linear
Max. Eingangsleistung (W): 100
Spitzengewinn (dBi): ~-0,3, ~-2,0
Impedanz (Ohm): 50

Konnektivität 2 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
Impedanz (Ohm): 50
Aktiver Gewinn (dB): 28 dB @ 2,7 V
Strom (mA): 9 @ 2,7 V
Außerbandunterdrückung (dB): ~43
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4700BGF","title":"Cellular- und GNSS-Schraubbefestigung 2-in-1-Kombinationsantenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 52 × 17.5","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["3G","2G"],"frequencies":[{"range_mhz":"824-960","returnLoss_db":"~-10.4","vswr":"~1.9:1","efficiency_percent":"~20.6","peakGain_dbi":"~-0.3","averageGain_db":"~-7.1"},{"range_mhz":"1710-2170","returnLoss_db":"~-12.5","vswr":"~1.7:1","efficiency_percent":"~20.5","peakGain_dbi":"~-2.0","averageGain_db":"~-7.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":100},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"≤-15.0","vswr":"≤1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"≤-15.0","vswr":"≤1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000}]}
