2J  |  Artikelnummer: 2J4702B_3-TH19-300LL100-C115GYST

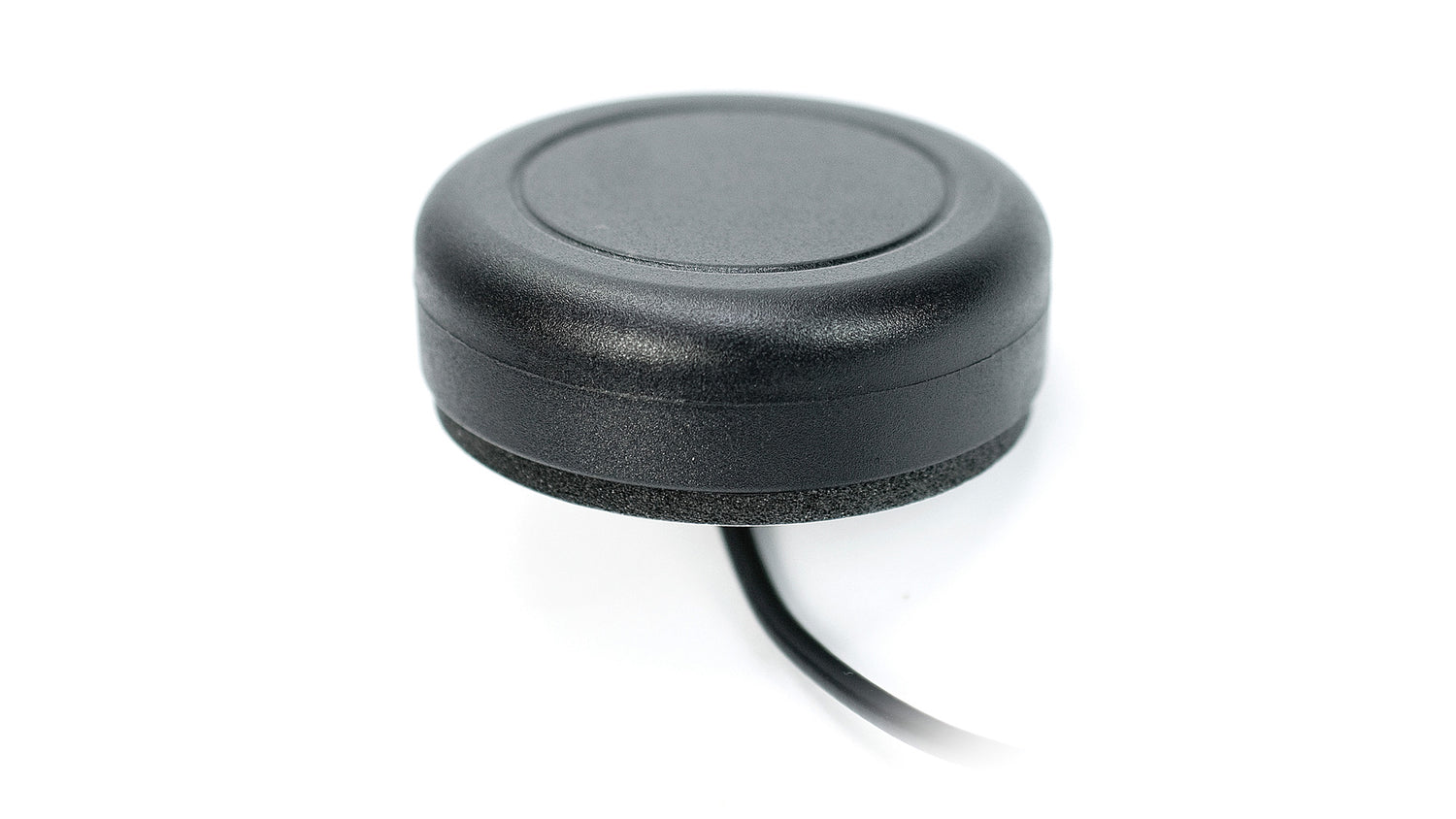

2J4702B_3-TH19-300LL100-C115GYST W-lan 6E/7, ISM Schraubmontage-Antenne SMA-M 300cm IP69K

€9,78
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Antenne ist für drahtlose Anwendungen der nächsten Generation entwickelt und unterstützt W-lan 6E/7, ISM, Bluetooth, ZigBee, SigFox und LoRa Standards. Ihr robustes Design gewährleistet zuverlässige Hochgeschwindigkeits-Konnektivität, geringe Latenz und optimale Effizienz, was sie ideal für anspruchsvolle Umgebungen wie IoT-Geräte, Automatisierung, Unterhaltungselektronik, Gaming, AR/VR und industrielle Anwendungen macht. Die Antenne liefert starke Signalqualität und hohe Bandbreite, selbst in stark frequentierten Netzwerken, und ist abwärtskompatibel für nahtlose Integration mit bestehenden Geräten.

Konnektivitäten

2.4-5.0-6.0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: RP-SMA Male
  • Kabellänge: 300cm
  • Kabeltyp: LL100


Installation / Umwelt

Der 2J4702B ist mit kompakten Abmessungen von 52 x 17,5 mm und einer Schraubbefestigung konzipiert. Diese Antenne wird aus hochwertigem IP69K ASA UV-stabilem Material hergestellt, das eine starke Beständigkeit gegen korrosive Chemikalien und/oder physische Einwirkungen aufweist und somit extrem langlebig bei Temperaturen von -40 °C bis +85 °C ist. Die IP69K-Zertifizierung bietet Schutz gegen Wasser, Chemikalien, Hochdruck und hohe Temperaturen. Diese flache Antenne ist abhängig von einer Massefläche. Der 2J4702B wird mit einem standardmäßigen RF-SMA-Male-Stecker und einem standardmäßigen 300 cm RG174-Kabel geliefert. Die Antenne ist mit einer Auswahl an kundenspezifischen Verlängerungskabellängen und Steckertypen erhältlich. Diese Antenne wird ohne gefährliche Materialien hergestellt und erfüllt vollständig die REACH- und RoHS-Richtlinien.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Masseflächenabhängig
Standort: Außen
Befestigung: Schraubbefestigung
Typ: Einzel

Konnektivität 1 - W-lan 6E/7, ISM

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~2,5:1, ~1,5:1, ~2,1:1
Effizienz (%): ~35,8, ~28,4, ~25,2
Spitzenverstärkung (dBi): ~3,5, ~2,9, ~2,9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4702B","title":"Beetle 2.4/5.0/6.0 GHz W-lan 6E / W-lan 7 ISM Flaches IP69K Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69K","dimensions_mm":"Ø 52 × 17.5","elements":[{"elementID":"W-lan / ISM","type":"W-lan","technologies":["W-lan 6E","W-lan 7","W-lan","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-7.4","vswr":"~2.5:1","efficiency_percent":"~35.8","peakGain_dbi":"~3.5","averageGain_db":"~-4.5"},{"range_mhz":"4920-5925","returnLoss_db":"~-14.9","vswr":"~1.5:1","efficiency_percent":"~28.4","peakGain_dbi":"~2.9","averageGain_db":"~-5.5"},{"range_mhz":"5925-7125","returnLoss_db":"~-9.6","vswr":"~2.1:1","efficiency_percent":"~25.2","peakGain_dbi":"~2.9","averageGain_db":"~-6.2"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"W-lan / ISM","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000}]}
