2J | Artikelnummer: 2J4805P

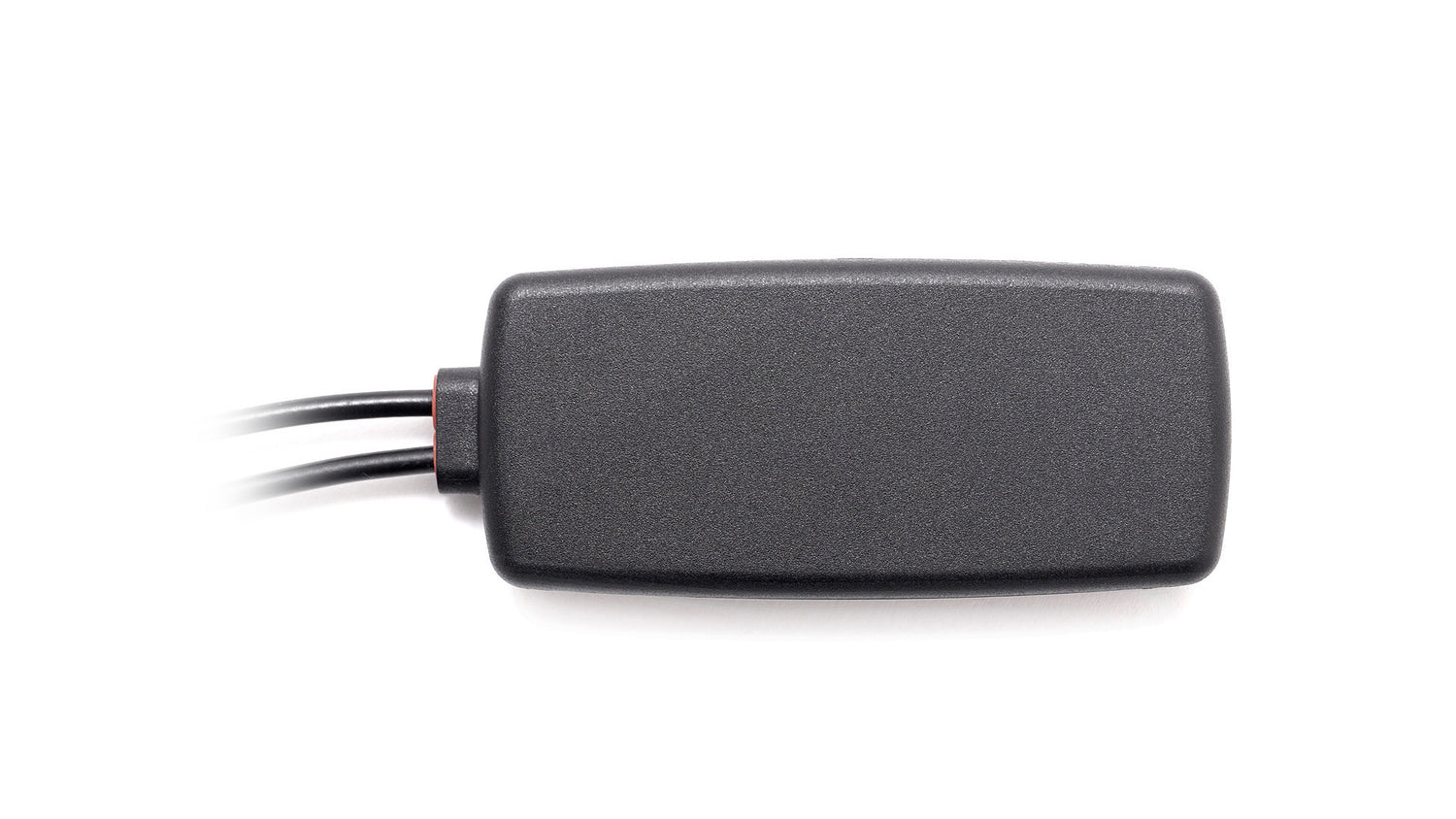

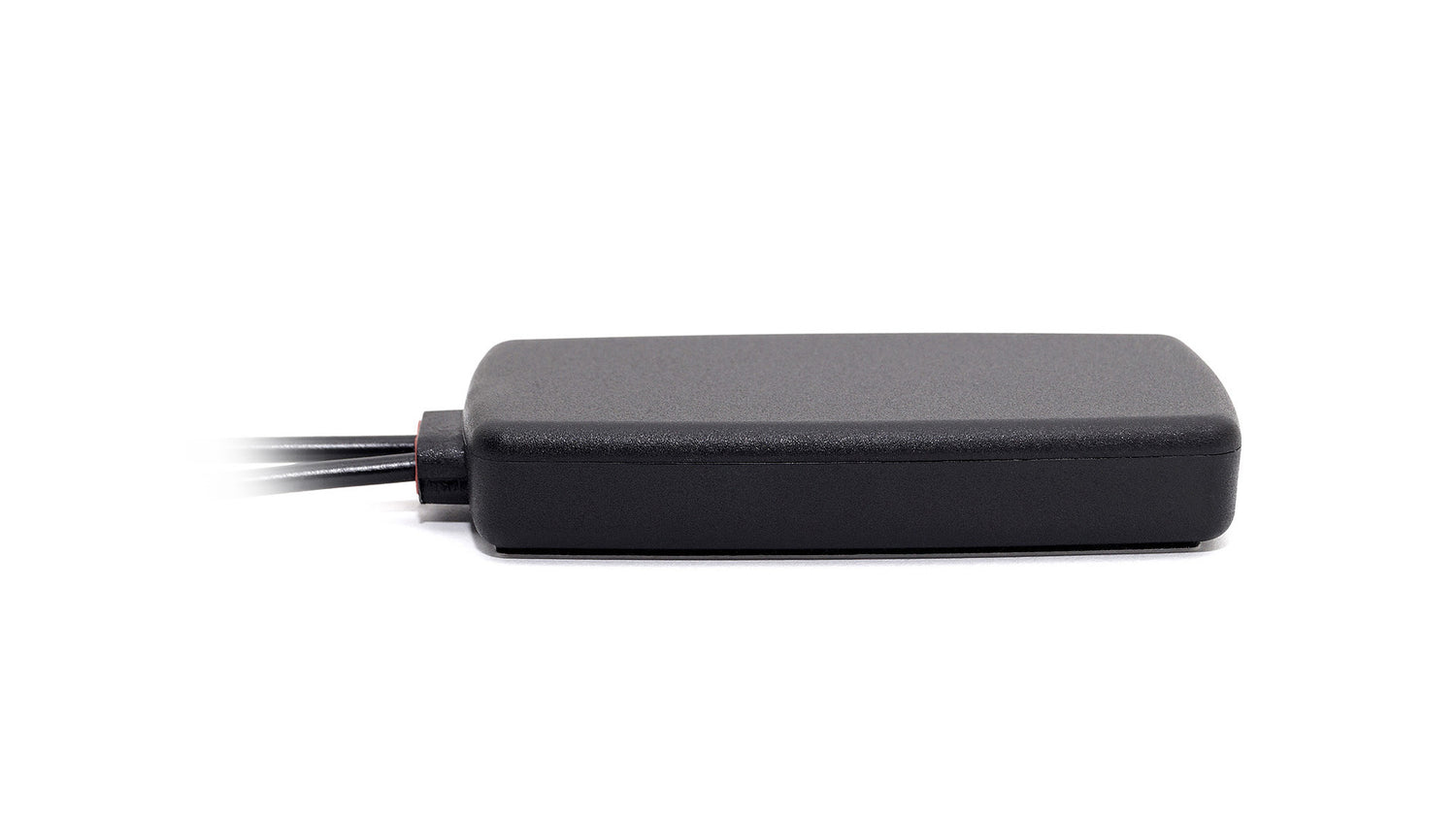

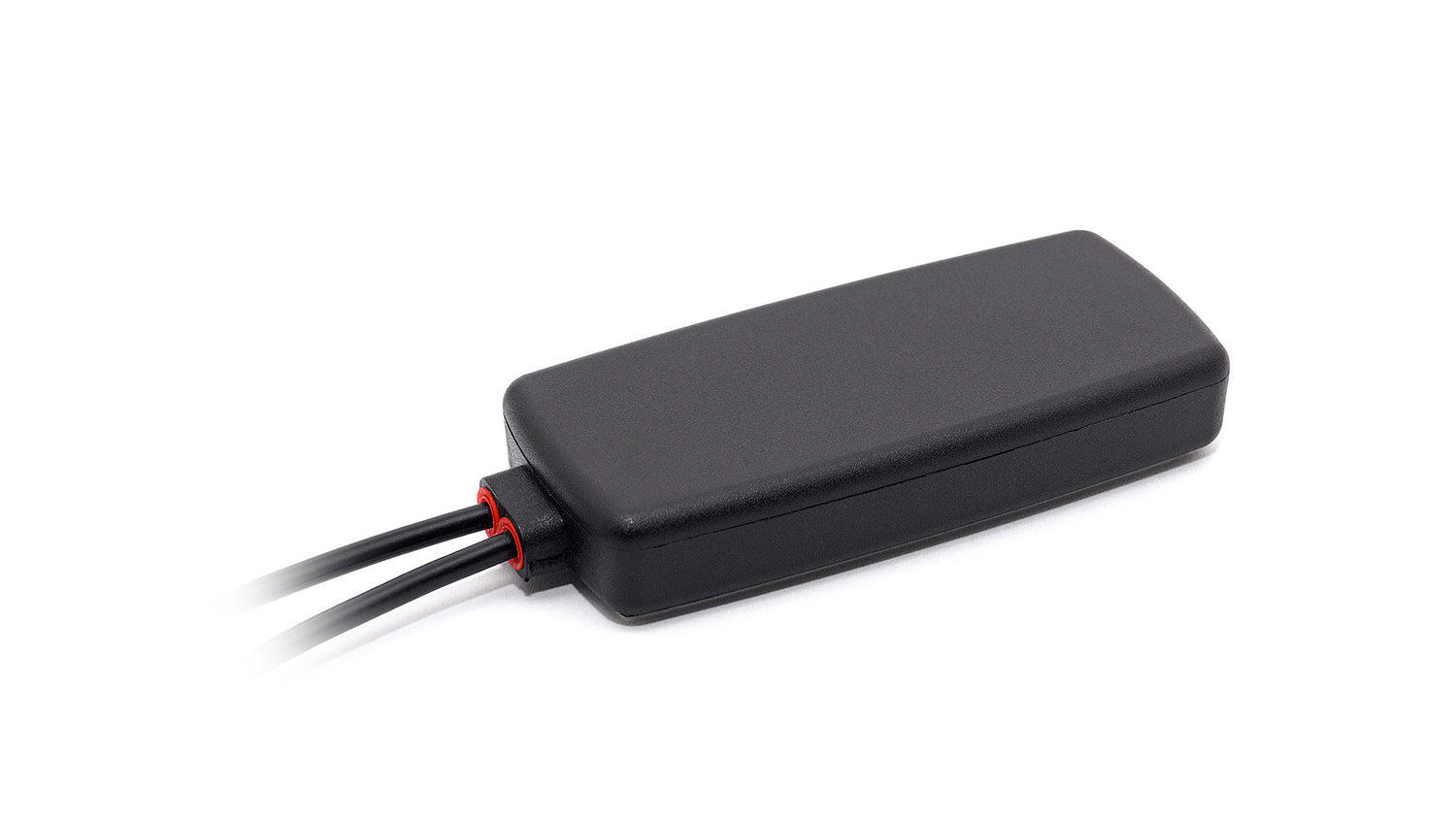

2J4805P 3G/2G, Wi-Fi, ISM Antenne Klebeexterne Kombination

Name: 2J4805P 3G/2G, Wi-Fi, ISM Antenne Klebeexterne Kombination
Brand: 2J
SKU: 2J4805P
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Kombinationsantenne ist für zuverlässige Leistung sowohl im zellularen Bereich (3G/2G) als auch für Kurzstreckenfunk (W-lan, ISM) ausgelegt. Ihr bodenflächenunabhängiges Design gewährleistet einen konsistenten Betrieb in einer Vielzahl von Installationsumgebungen. Die Klebemontage ermöglicht eine schnelle und sichere Befestigung auf verschiedenen Oberflächen, was sie ideal für den Einsatz in der Automobilindustrie, Asset Tracking, Smart Home und industriellen IoT-Anwendungen macht. Die Antenne ist nach IP67 und IP69 zertifiziert und bietet robusten Schutz gegen Staub und Wasser, was den Einsatz in anspruchsvollen Außen- oder mobilen Szenarien unterstützt.

Konnektivitäten

3G/2G/CELL
2,4-5,0 GHz/W-lan/LPWA/BT/ZigBee/RFID/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Zellulare Technologien: 3G, 2G
Position: Außen
Montage: Klebemontage
Typ: Kombination
Abmessungen: 83 x 35 x 13,3 mm

Konnektivität 1 - Cellular

Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~1,4:1, ~1,4:1
Effizienz (%): ~53, ~48
Spitzenverstärkung (dBi): ~2,1, ~1,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 2,4/5,0 GHz ISM

Standards: W-lan, Bluetooth, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,2:1, ~1,3:1
Effizienz (%): ~42, ~27
Spitzenverstärkung (dBi): ~2,5, ~0,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4805P","title":"Zellular W-lan ISM Klebemontage Antenne","mountingType":"Klebemontage","ipRating":"IP67/IP69","dimensions_mm":"83 x 35 x 13.3","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["3G","2G"],"frequencies":[{"range_mhz":"824-960","returnLoss_db":"~-17.0","vswr":"~1.4:1","efficiency_percent":"~53","peakGain_dbi":"~2.1","averageGain_db":"~-2.7"},{"range_mhz":"1710-2170","returnLoss_db":"~-16.7","vswr":"~1.4:1","efficiency_percent":"~48","peakGain_dbi":"~1.1","averageGain_db":"~-3.2"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"ISM / Wi-Fi","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-20.5","vswr":"~1.2:1","efficiency_percent":"~42","peakGain_dbi":"~2.5","averageGain_db":"~-3.7"},{"range_mhz":"4920-5925","returnLoss_db":"~-18.5","vswr":"~1.3:1","efficiency_percent":"~27","peakGain_dbi":"~0.5","averageGain_db":"~-5.6"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"ISM / Wi-Fi","type":"RP-SMA-Male","cableType":"LMR100","cableLength_mm":3000}]}
