2J  |  Artikelnummer: 2J4885P

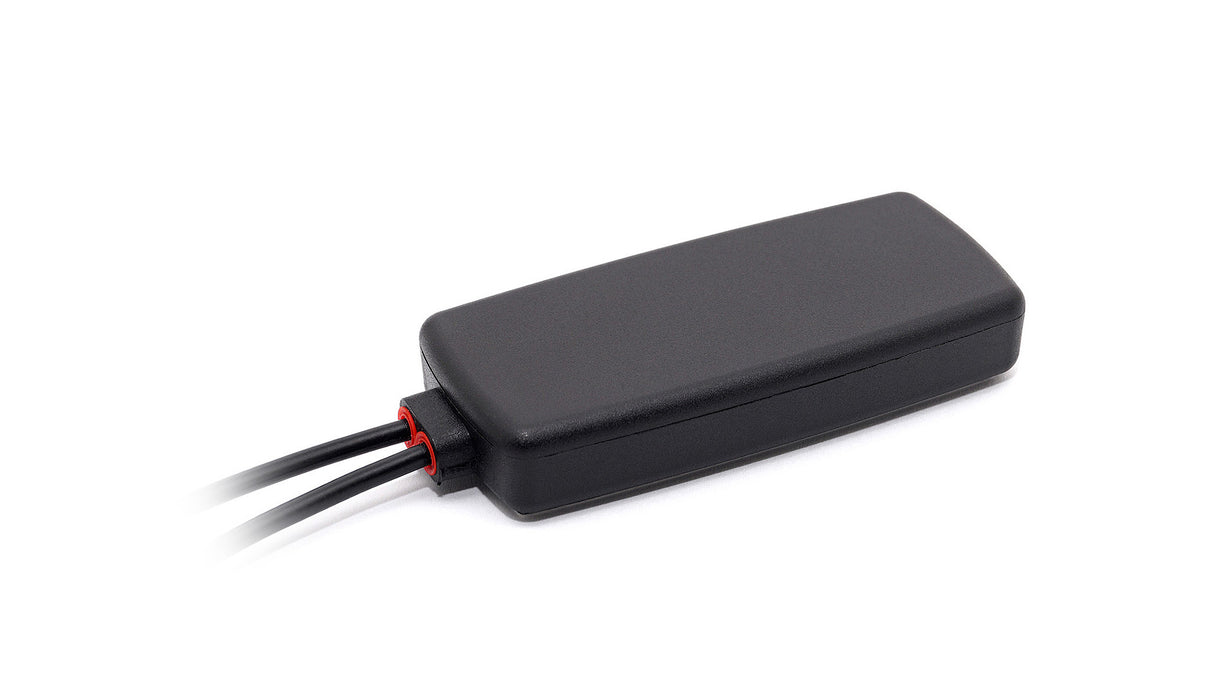

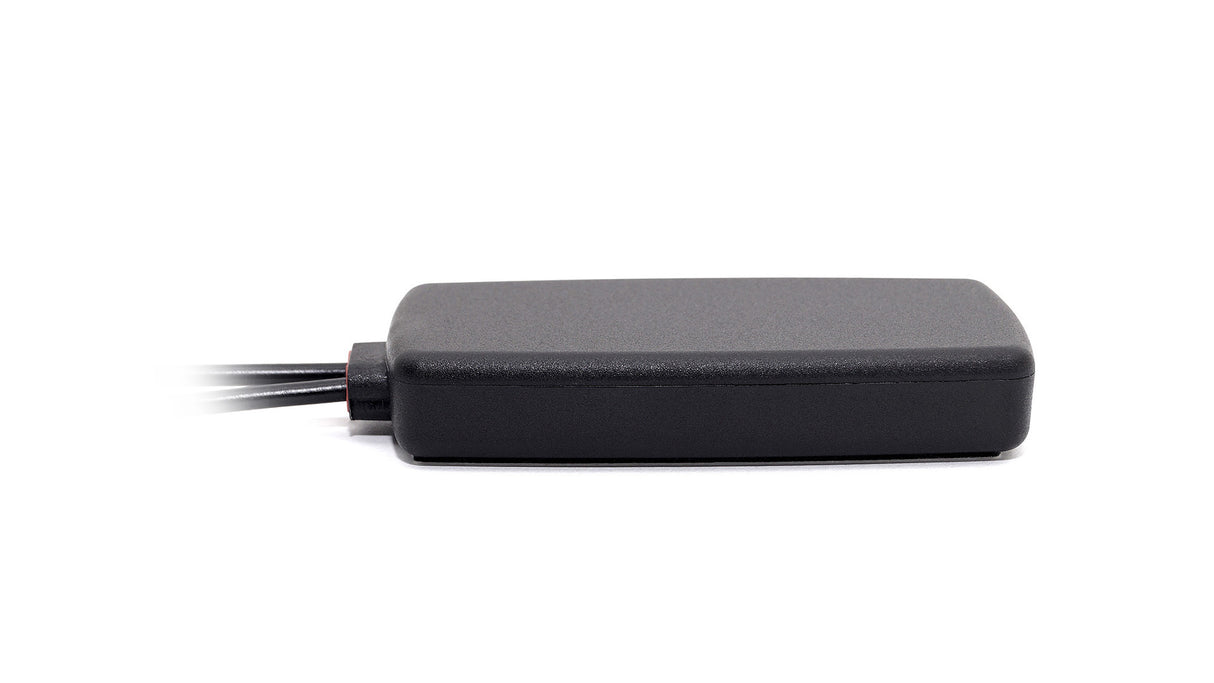

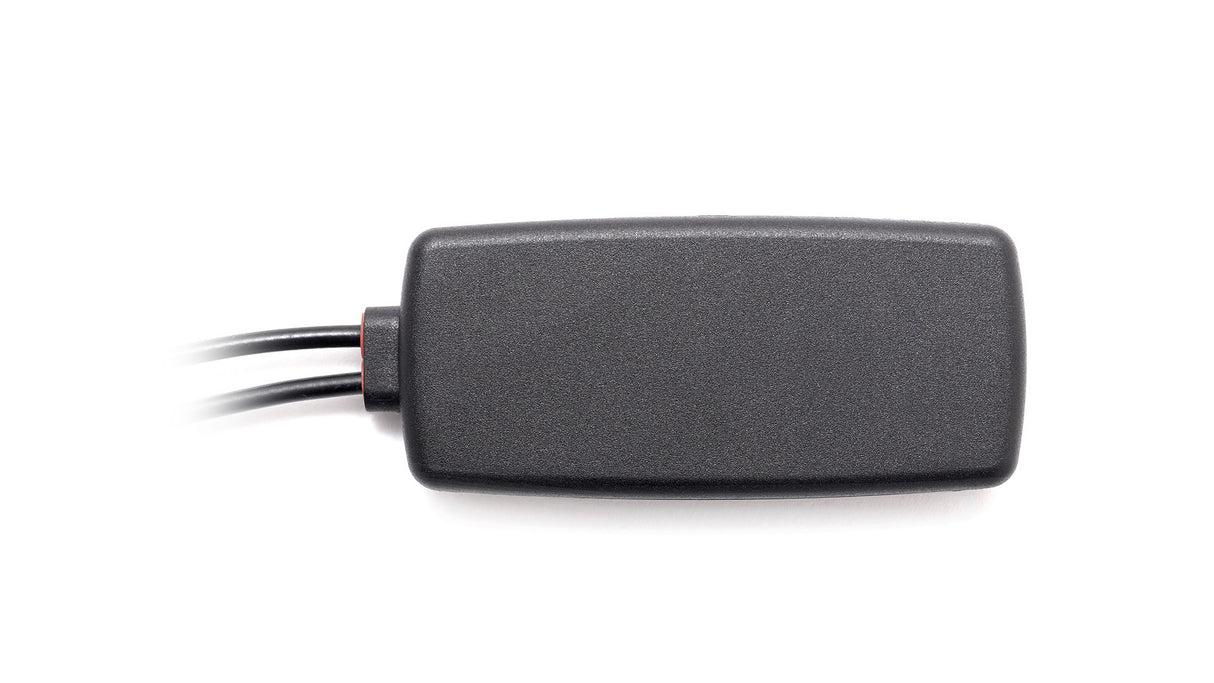

2J4885P 5G, Wi-Fi 6E/7 Antennen Klebehalterung 2-in-1

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Ultra-Breitband-Antenne ist für leistungsstarke 5G- und W-lan 6E/7-Konnektivität in einem kompakten Klebemontage-Formfaktor konzipiert. Ihre 2-in-1-Kombination unterstützt eine breite Palette von Mobilfunk- und drahtlosen Standards, was sie ideal für Anwendungen wie Mobilfunknetze, IoT, Asset-Tracking, Smart Cities und industrielle Überwachung macht. Die Antenne ist unabhängig von der Massebene und bietet volle Abwärtskompatibilität zu 4G LTE, was einen zuverlässigen Betrieb in unterschiedlichen Umgebungen gewährleistet. Ihr robustes Gehäuse mit IP67/IP69-Schutz bietet hervorragenden Schutz für den Außenbereich und anspruchsvolle Installationen.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
2.4-5.0-6.0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Klebemontage
Kurzstrecken-Drahtlosstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 83 × 35 × 13,3 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-9,4, ~-8,9, ~-7,9, ~-8,5
VSWR: ~2,6:1, ~2,2:1, ~2,6:1, ~2,3:1
Effizienz (%): ~46,9, ~46,5, ~35,2, ~38,1
Spitzengewinn (dBi): ~3,0, ~2,9, ~2,7, ~3,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~2,0:1, ~2,2:1, ~1,5:1
Effizienz (%): ~29,1, ~27,2, ~28,8
Spitzengewinn (dBi): ~3,9, ~4,4, ~4,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4885P","title":"5GNR und 2.4/5.0/6.0\u202FGHz W-lan\u202F6E / W-lan\u202F7 Klebemontage Antenne","mountingType":"Klebemontage","ipRating":"IP67/IP69","dimensions_mm":"83 × 35 × 13.3","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-9.4","vswr":"~2.6:1","efficiency_percent":"~46.9","peakGain_dbi":"~3.0","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-8.9","vswr":"~2.2:1","efficiency_percent":"~46.5","peakGain_dbi":"~2.9","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-7.9","vswr":"~2.6:1","efficiency_percent":"~35.2","peakGain_dbi":"~2.7","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-8.5","vswr":"~2.3:1","efficiency_percent":"~38.1","peakGain_dbi":"~3.4","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Wi-Fi","type":"W-lan","technologies":["W-lan\u202F6E","W-lan\u202F7","Bluetooth","ZigBee","ISM","SigFox","LoRa","RFID"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~2.0:1","efficiency_percent":"~29.1","peakGain_dbi":"~3.9","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~2.2:1","efficiency_percent":"~27.2","peakGain_dbi":"~4.4","averageGain_db":null},{"range_mhz":"5925-7125","returnLoss_db":null,"vswr":"~1.5:1","efficiency_percent":"~28.8","peakGain_dbi":"~4.1","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Wi-Fi","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
