2J | Artikelnummer: 2J4941PGF

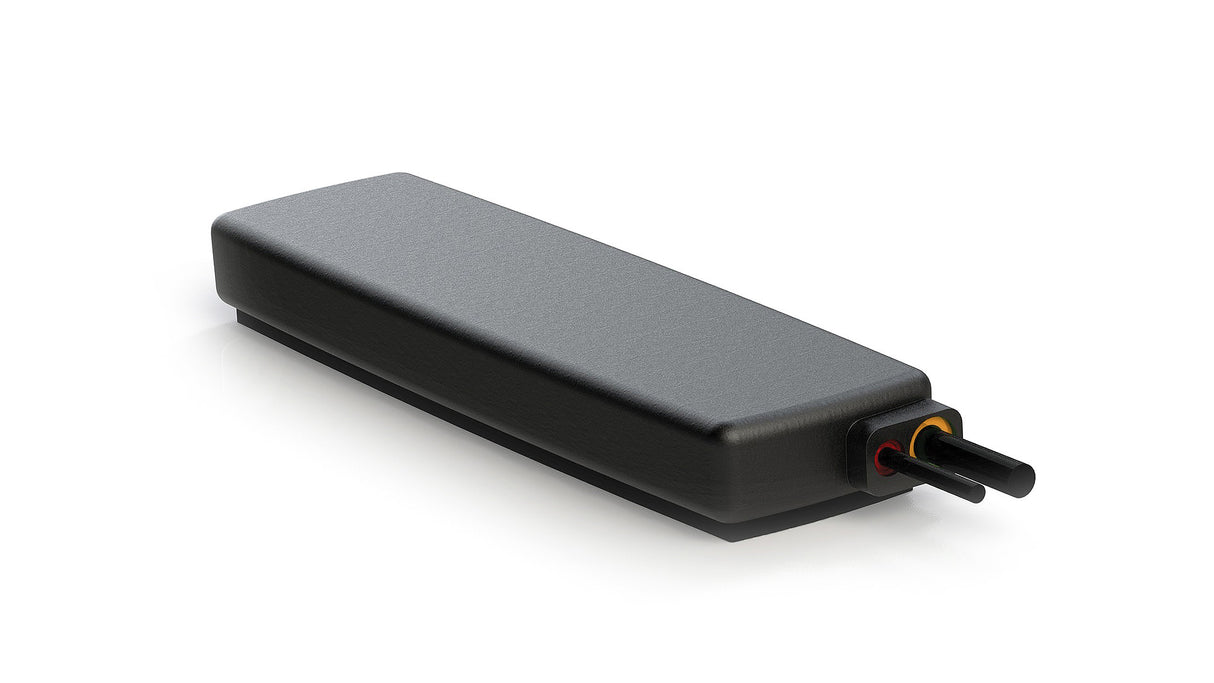

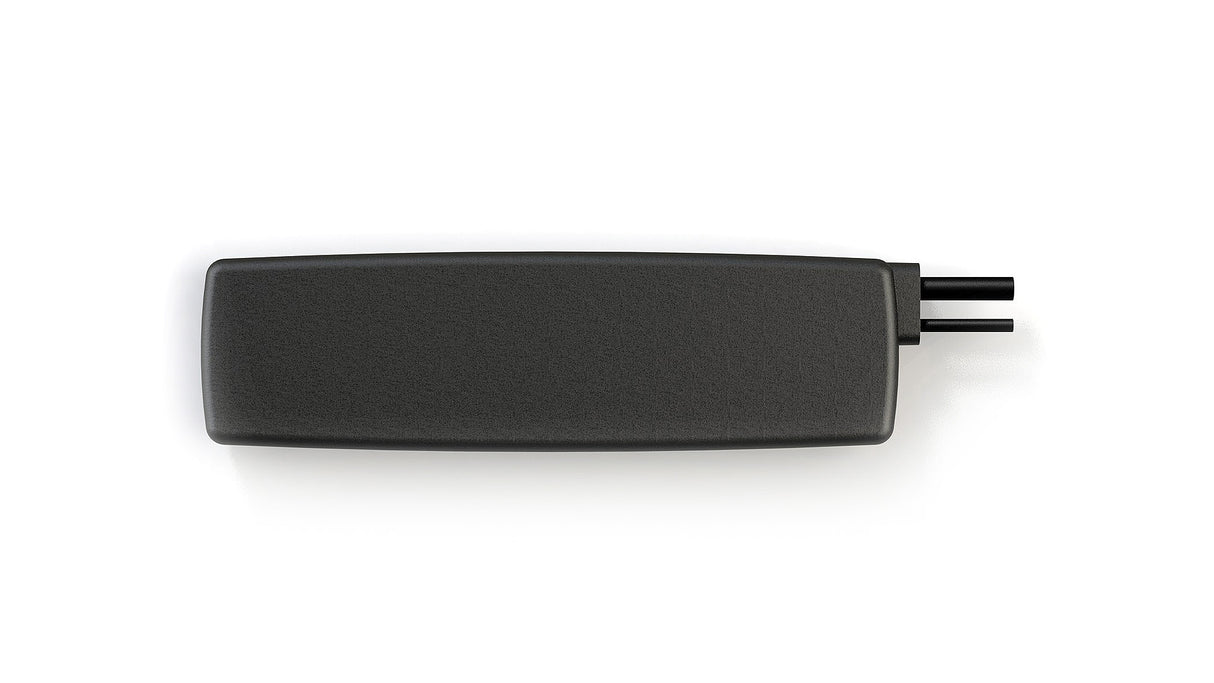

2J4941PGF 4G/LTE, GNSS Antenne Klebehalterung

Name: 2J4941PGF 4G/LTE, GNSS Antenne Klebehalterung
Brand: 2J
SKU: 2J4941PGF
Price: 31.4 EUR
Availability: InStock

€31,40

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochleistungs-Kombinationsantenne ist für zuverlässige Konnektivität über 4G LTE, 3G, 2G und GNSS (GPS, GLONASS, Galileo, QZSS) Netzwerke ausgelegt. Ihr flaches, bodenflächenunabhängiges Design macht sie ideal für Anwendungen, die eine robuste Signalqualität und einfache Integration erfordern. Die Klebemontage ermöglicht eine flexible Installation auf verschiedenen Oberflächen, wodurch sie sich für den Einsatz in der Automobilindustrie, Telematik, Asset-Tracking und industriellen IoT-Anwendungen eignet. Die Antenne ist auf hohe Effizienz und Gewinn ausgelegt und gewährleistet starke Leistung selbst in anspruchsvollen Umgebungen. Sie ist nach IP67 und IP69 gegen Staub und Wassereintritt geschützt und unterstützt so eine langfristige Haltbarkeit im Außenbereich und unter anspruchsvollen Bedingungen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Mobilfunktechnologien: 4G/LTE
Position: Außen
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 150,5 x 42 x 15,3 mm

Konnektivität 1 - Mobilfunk (4G LTE/3G/2G)

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,7:1, ~1,4:1, ~1,5:1
Effizienz (%): ~76, ~69, ~76
Spitzenverstärkung (dBi): ~3,4, ~3,5, ~3,9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GNSS (GPS/GLONASS/Galileo/QZSS)

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 – 3,6
Strom (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4941PGF","title":"4G LTE/3G/2G, GPS/GLONASS/Galileo Hochleistungs-Klebemontage-Antenne","mountingType":"Klebemontage","ipRating":"IP67/IP69","dimensions_mm":"150.5 x 42 x 15.3","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-12.1","vswr":"~1.7:1","efficiency_percent":"~76","peakGain_dbi":"~3.4","averageGain_db":"~-1.2"},{"range_mhz":"1710-2170","returnLoss_db":"~-16.5","vswr":"~1.4:1","efficiency_percent":"~69","peakGain_dbi":"~3.5","averageGain_db":"~-1.6"},{"range_mhz":"2500-2700","returnLoss_db":"~-14.8","vswr":"~1.5:1","efficiency_percent":"~76","peakGain_dbi":"~3.9","averageGain_db":"~-1.18"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C=-15","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"\u003C=-15","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000}]}
