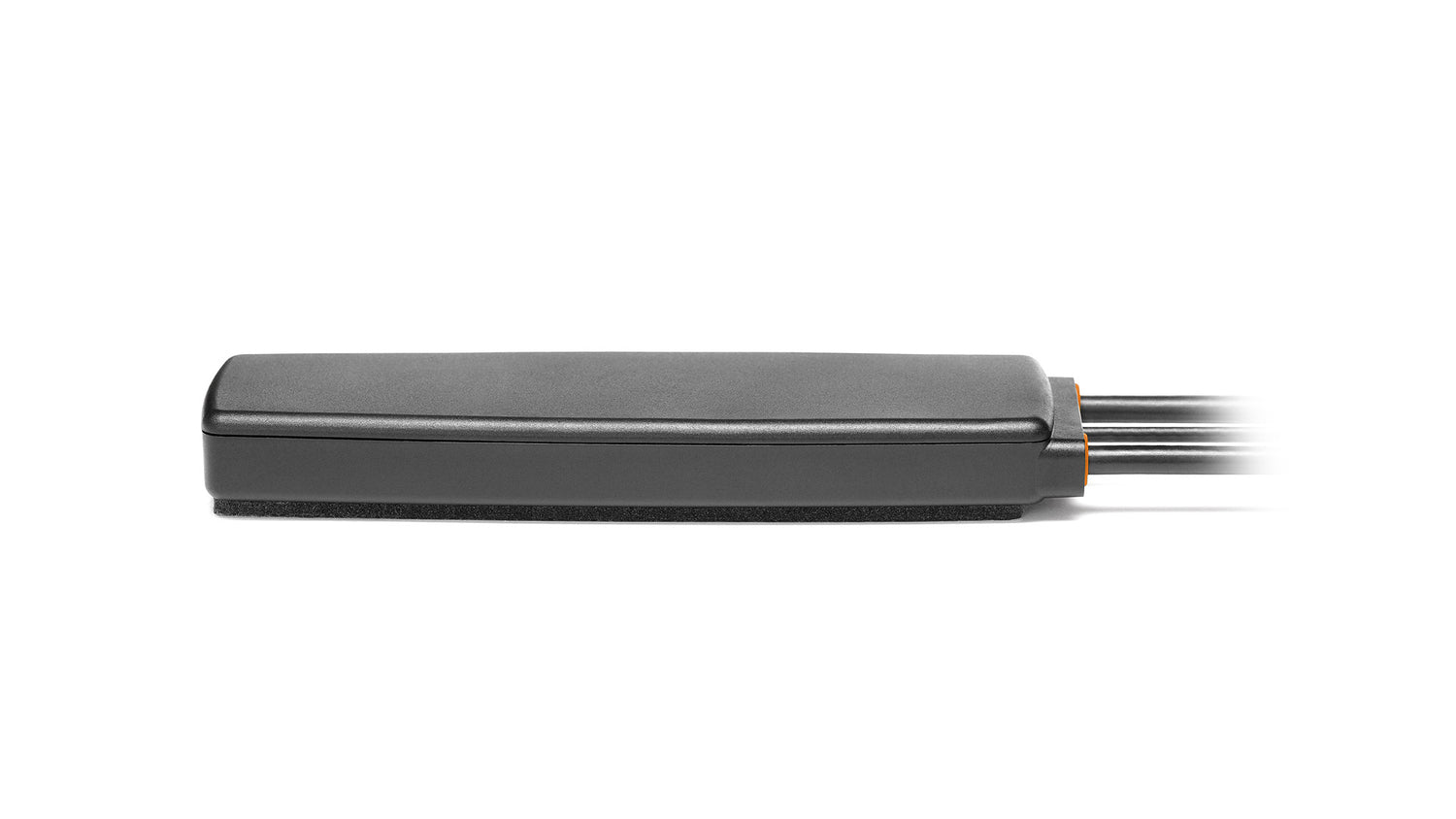

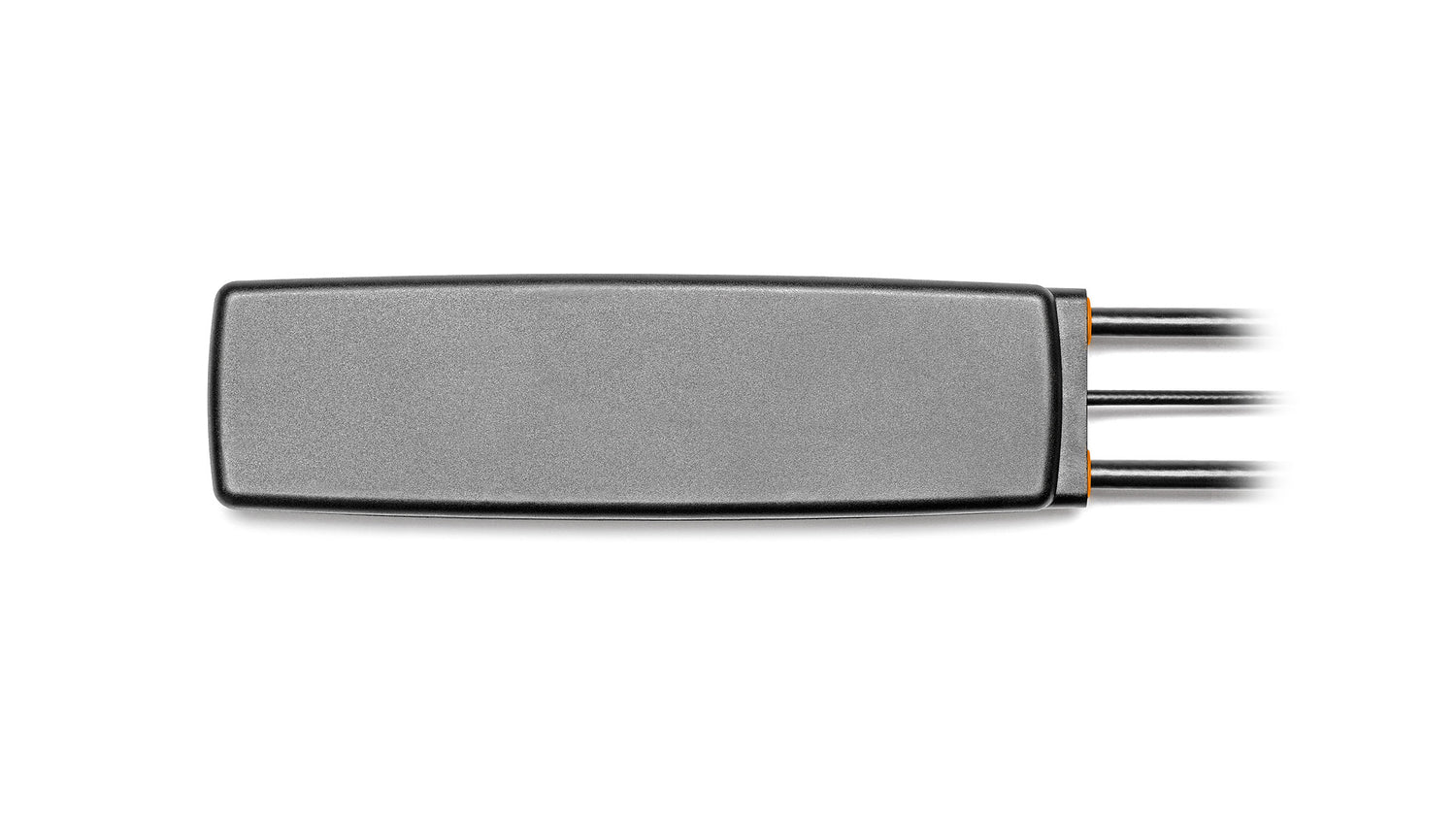

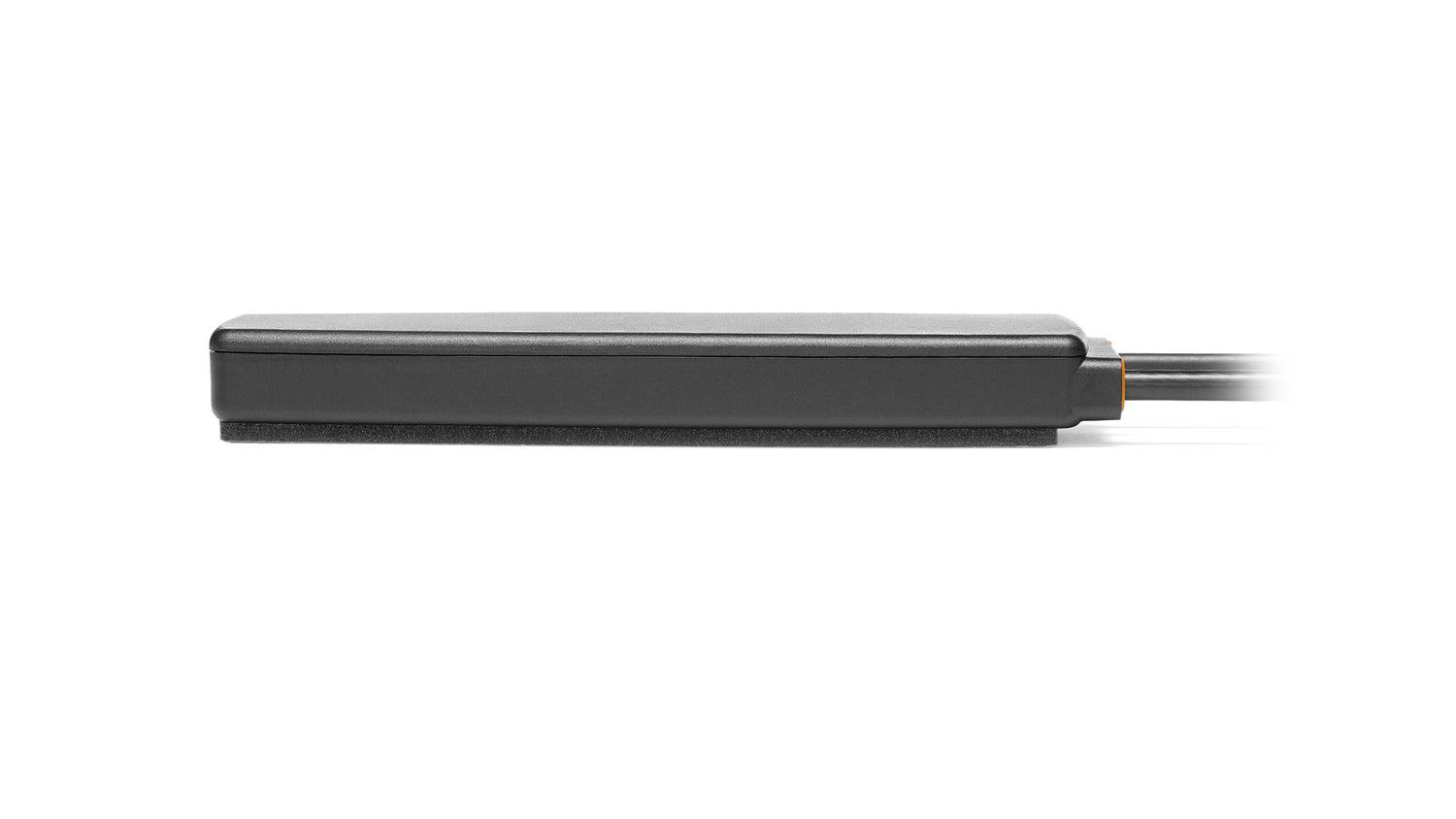

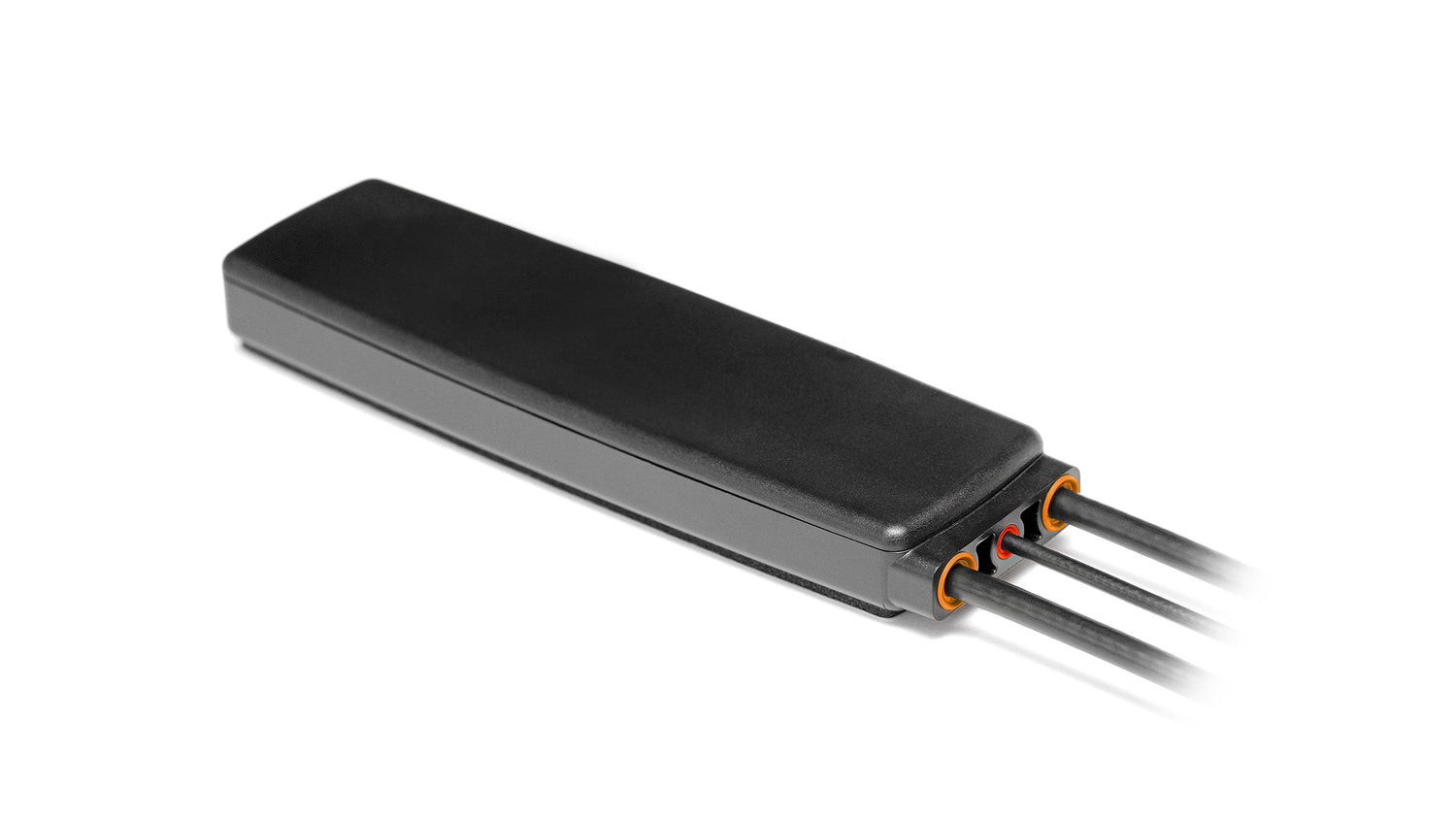

2J4984PGFa 5G, GNSS Klebehalterung Antenne 3-in-1 SMA-M 300cm IP67/IP69

Name: 2J4984PGFa 5G, GNSS Klebehalterung Antenne 3-in-1 SMA-M 300cm IP67/IP69
Brand: 2J
SKU: 2J4984PGFa
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrakompakte Hochleistungsantenne bietet zuverlässige globale Konnektivität für 5G NR, 4G LTE, 3G, 2G und GNSS-Anwendungen. Ihre 3-in-1-Konfiguration unterstützt Multi-Anwendungsgeräte und ist somit ideal für Tracking, Fahrzeugnavigation, Machine-to-Machine-Kommunikation und globalen Datentransfer. Die Antenne ist unabhängig von der Grundfläche und verfügt über ein flaches, wasserdichtes Design mit IP67/IP69-Zertifizierung, das Langlebigkeit in rauen Umgebungen gewährleistet. Sie ist perfekt für Fernüberwachung, kritische Kommunikation, Gateways, Router, Smart Cities, Asset-Tracking und GPS-fähige IoT-Anwendungen.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1

Stecker & Kabel

Steckertyp: SMA-Stecker (Kabel 1 & 2), SMA-Stecker (Kabel 3)
Kabellänge: 300 cm
Kabeltyp: LL195 (Kabel 1 & 2), LL100 (Kabel 3)

Installation / Umwelt

Diese wasserdichte Antenne wird aus hochwertigem ASA-Material hergestellt und ist IP67/IP69 zertifiziert. Mit den Abmessungen von nur 150,5 x 42 x 15,3 mm verfügt diese grundflächenunabhängige Antenne über eine hochwertige Klebemontage, die eine einfache Installation unterstützt. Sowohl Kabel 1 als auch Kabel 2 sind mit einem standardmäßigen SMA-Stecker und 300 cm langem LL195 (Low Loss Koaxialkabel) ausgestattet, während Kabel 3 mit LL100 geliefert wird, das für guten Rückflussverlust, Einfügedämpfung und Amplitudenstabilität bekannt ist. Alle Stecker und Kabel sind vollständig anpassbar. Diese Antenne wird ohne gefährliche Materialien hergestellt und ist vollständig REACH- und RoHS-konform.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 150,5 x 42 x 15,3 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussverlust (dB): ~-8,9, ~-7,0, ~-9,8, ~-10,9
VSWR: ~2,8:1, ~3,6:1, ~2,1:1, ~2,0:1
Effizienz (%): ~42,7, ~43,5, ~43,3, ~36,1
Spitzenverstärkung (dBi): ~2,4, ~2,6, ~3,5, ~2,6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussverlust (dB): ~-7,9, ~-7,0, ~-9,1, ~-11,2
VSWR: ~2,9:1, ~3,6:1, ~2,2:1, ~2,0:1
Effizienz (%): ~41,4, ~45,3, ~54,9, ~49,0
Spitzenverstärkung (dBi): ~2,3, ~2,8, ~4,5, ~4,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Stromverbrauch (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Außerbanddämpfung (dB): ~43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4984PGFa","title":"Eagle 3-in-1 5GNR MIMO, GPS/GNSS UWB Klebemontage Antenne","mountingType":"Klebemontage","ipRating":"IP67/IP69","dimensions_mm":"150.5 x 42 x 15.3","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.9","vswr":"~2.8:1","efficiency_percent":"~42.7","peakGain_dbi":"~2.4","averageGain_db":"~-3.7"},{"range_mhz":"1427-2690","returnLoss_db":"~-7.0","vswr":"~3.6:1","efficiency_percent":"~43.5","peakGain_dbi":"~2.6","averageGain_db":"~-3.8"},{"range_mhz":"3300-5000","returnLoss_db":"~-9.8","vswr":"~2.1:1","efficiency_percent":"~43.3","peakGain_dbi":"~3.5","averageGain_db":"~-3.7"},{"range_mhz":"5150-5925","returnLoss_db":"~-10.9","vswr":"~2.0:1","efficiency_percent":"~36.1","peakGain_dbi":"~2.6","averageGain_db":"~-4.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-7.9","vswr":"~2.9:1","efficiency_percent":"~41.4","peakGain_dbi":"~2.3","averageGain_db":"~-3.9"},{"range_mhz":"1427-2690","returnLoss_db":"~-7.0","vswr":"~3.6:1","efficiency_percent":"~45.3","peakGain_dbi":"~2.8","averageGain_db":"~-3.5"},{"range_mhz":"3300-5000","returnLoss_db":"~-9.1","vswr":"~2.2:1","efficiency_percent":"~54.9","peakGain_dbi":"~4.5","averageGain_db":"~-3.0"},{"range_mhz":"5150-5925","returnLoss_db":"~-11.2","vswr":"~2.0:1","efficiency_percent":"~49.0","peakGain_dbi":"~4.0","averageGain_db":"~-3.2"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
