2J  |  Artikelnummer: 2J4A02Pc

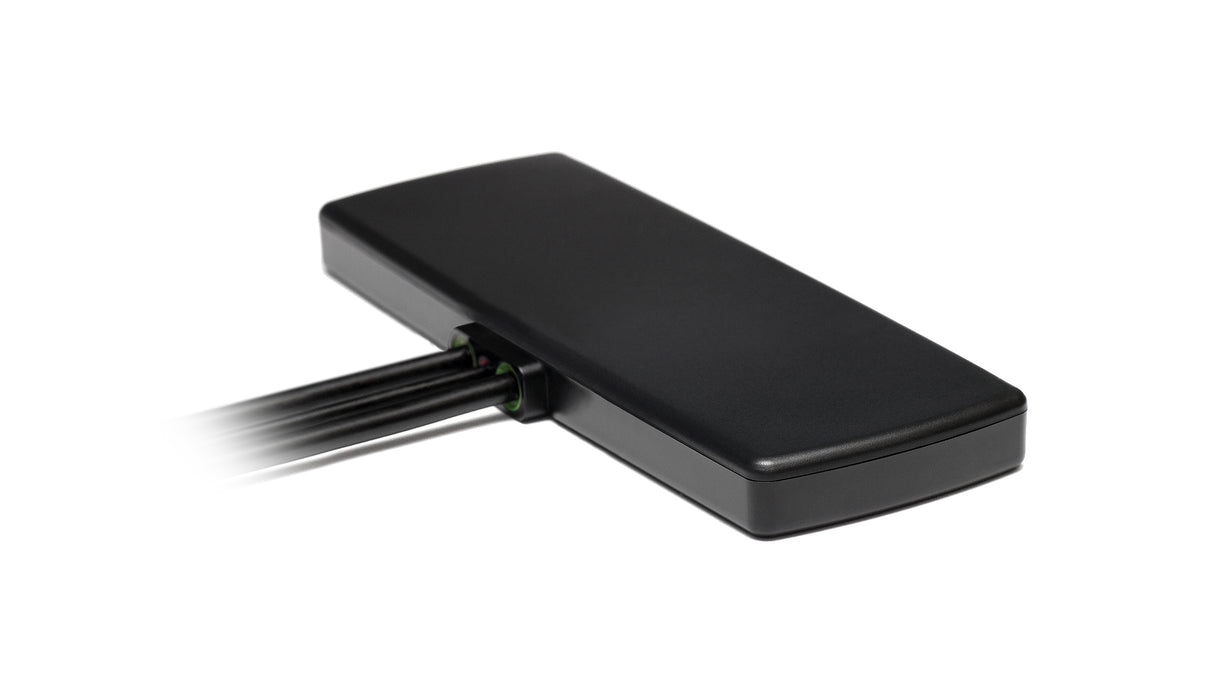

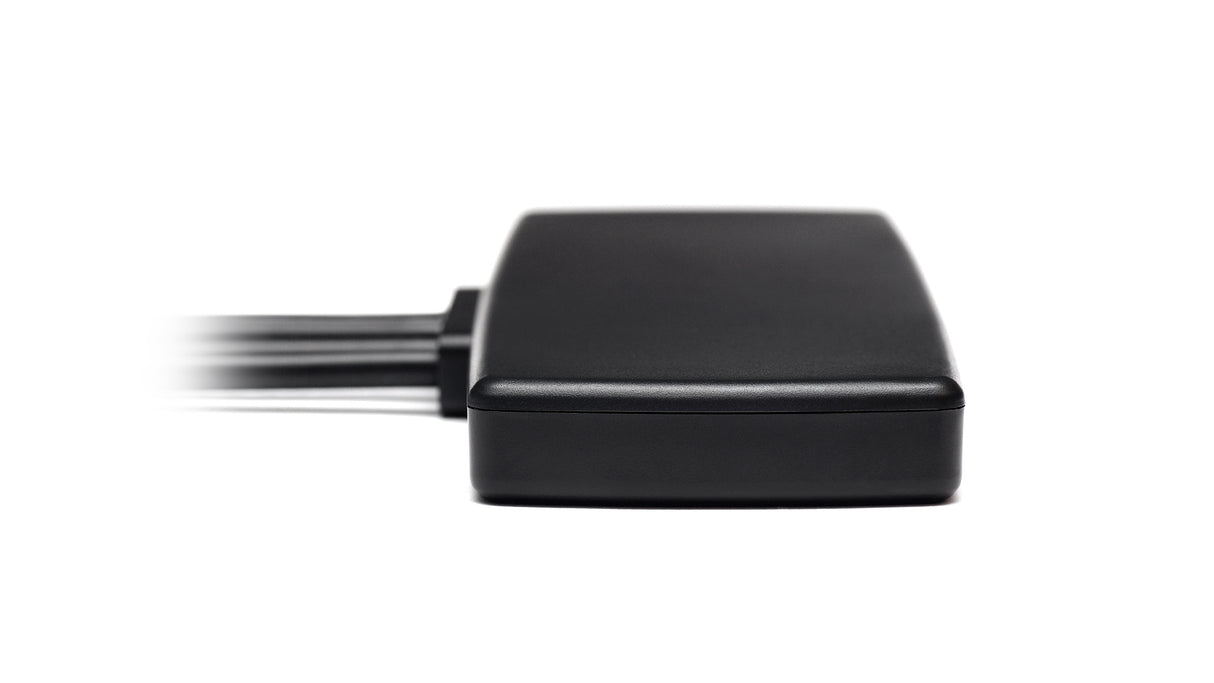

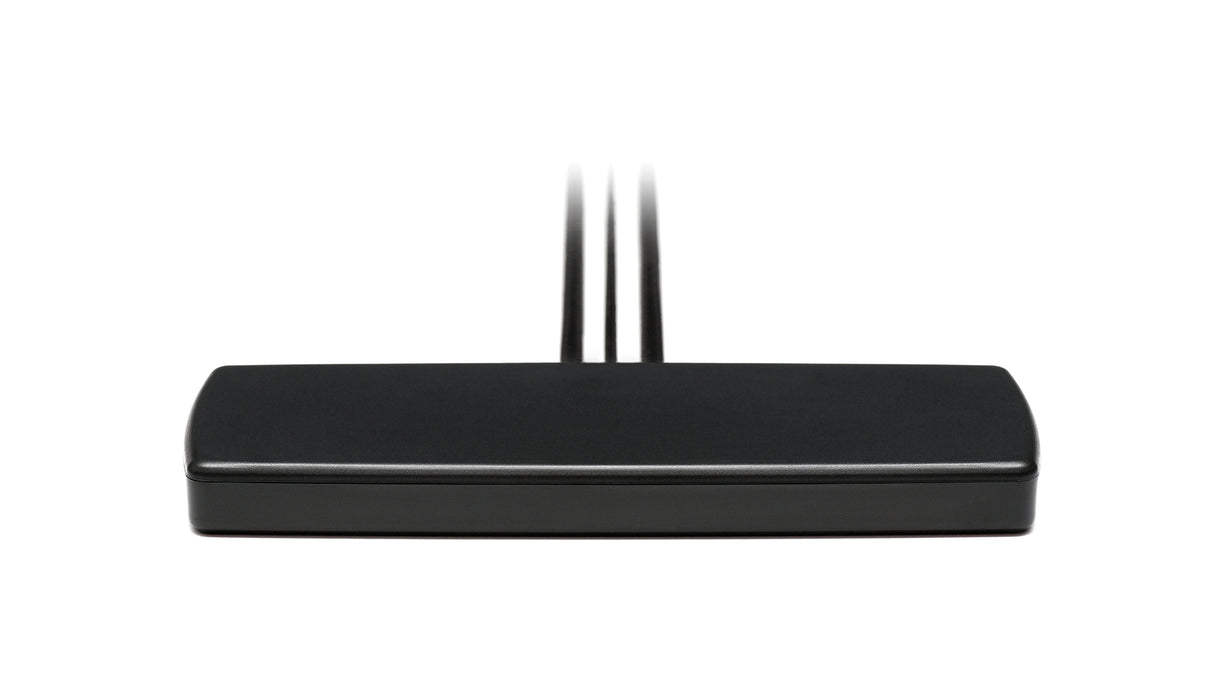

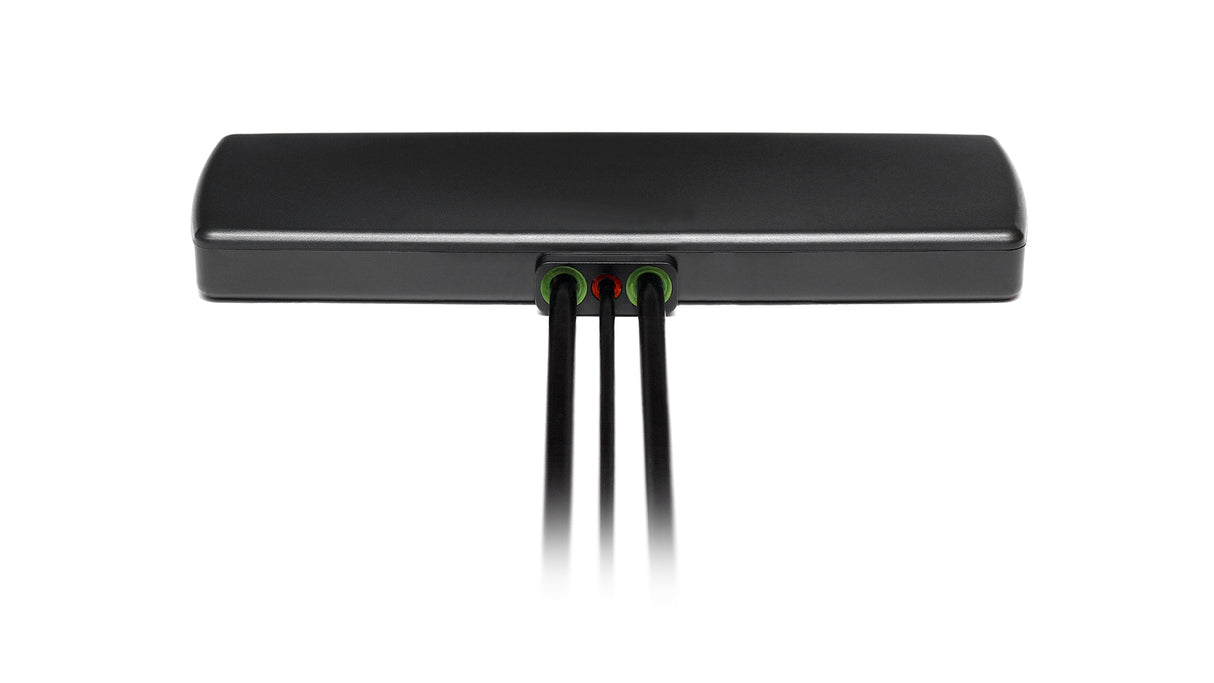

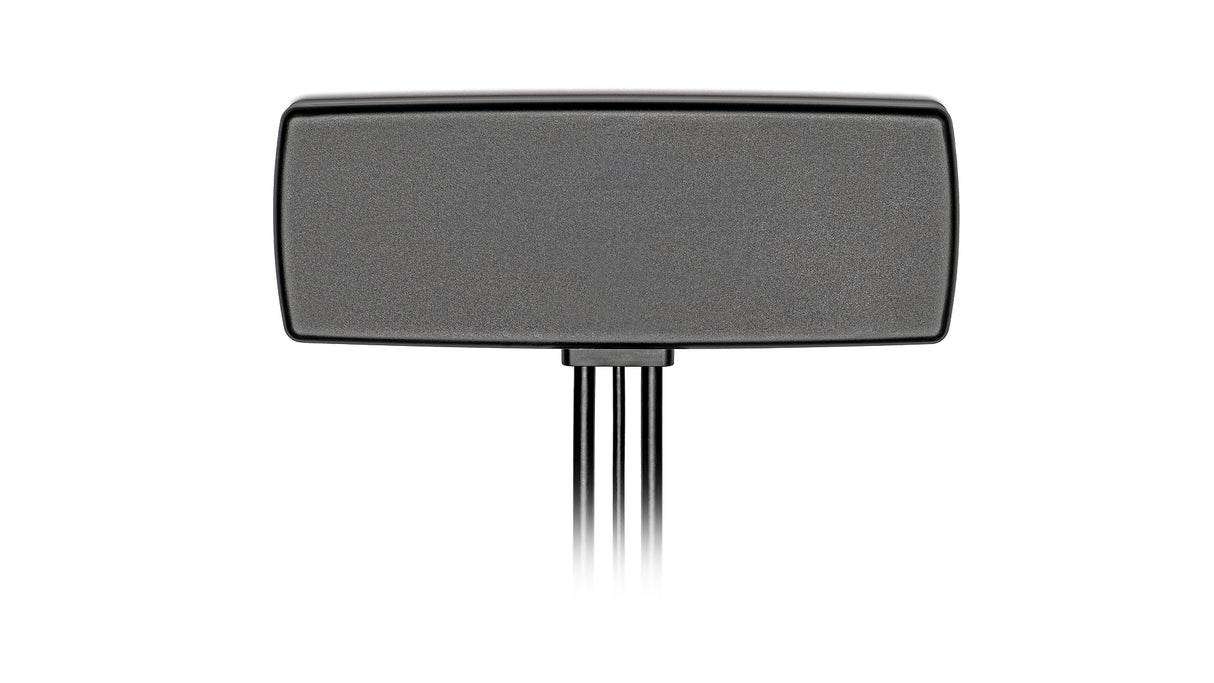

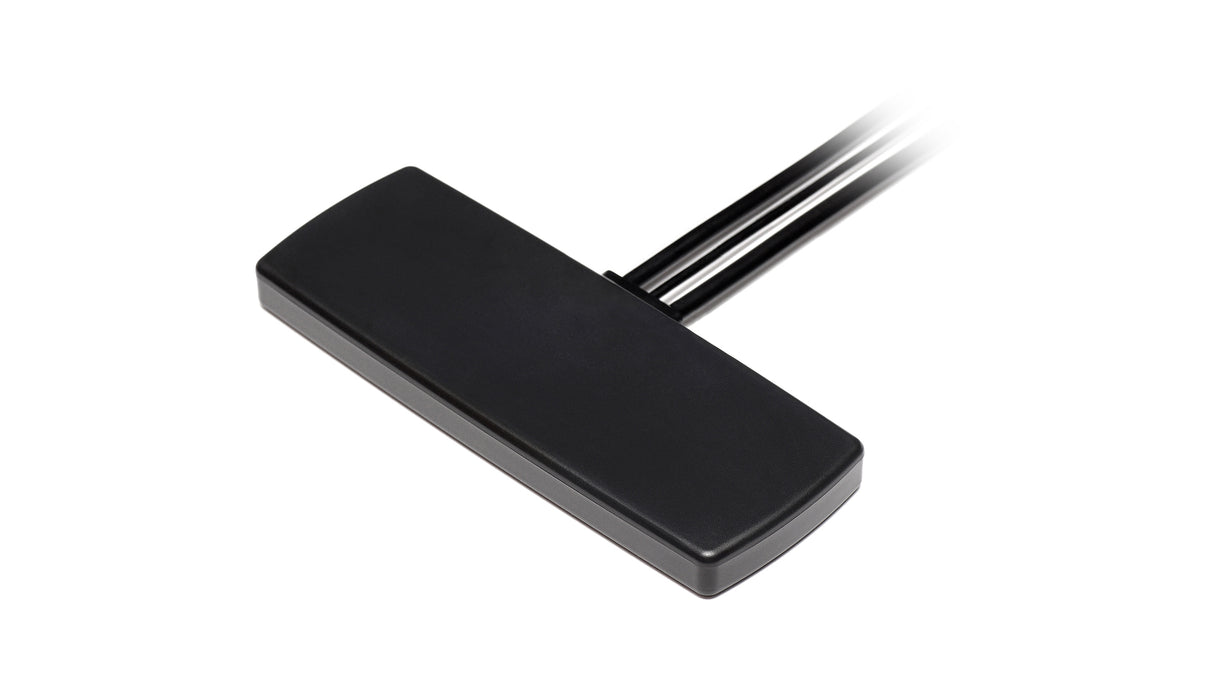

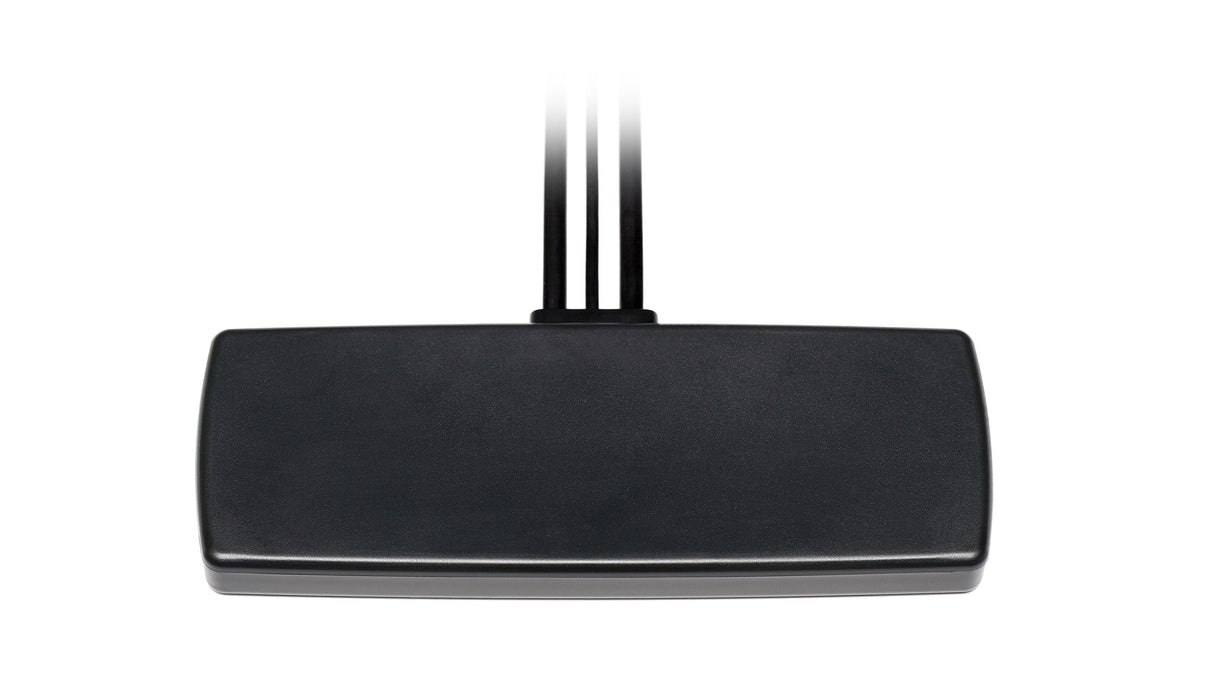

2J4A02Pc Wi-Fi 6E/7, ISM Antennen-Kleber Condor 4-in-1 4x MIMO kundenspezifisches Kabel/Stecker IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte 4-in-1-Antenne bietet Hochleistungs-W-lan 6E- und W-lan 7-Konnektivität über die 2,4-, 5,0- und 6,0-GHz-Bänder und unterstützt MIMO für maximale Datenübertragung und Zuverlässigkeit. Ihr flaches Design ist bis zu 50 % kleiner als vergleichbare Antennen, was sie ideal für Installationen mit begrenztem Platz macht. Die Antenne ist unabhängig von der Grundfläche und verfügt über ein robustes, UV-geschütztes Gehäuse mit IP67- und IP69-Zertifizierung für hervorragenden Schutz gegen Staub, Wasser und raue Umgebungen. Sie ist für die einfache Klebemontage konzipiert und eignet sich für eine Vielzahl von Anwendungen, darunter Smart Home, IoT, Transport und industrielle Automatisierung.

Konnektivitäten

4× 2,4-5,0-6,0GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Installation / Umwelt

Die Antenne kann einfach installiert oder in jedem Teil Ihrer Umgebung und Anwendung versteckt werden; auf Ober- oder Unterflächen, einschließlich Windschutzscheiben, Armaturenbrett, Kunststoff usw., da sie mit einem separaten doppelseitigen Klebepad geliefert wird, das sie sicher befestigt. Dieses Produkt enthält ein verlustarmes Kabel mit vollständig kundenspezifischer Länge und Anschluss, das maximale Antennenleistung und Zuverlässigkeit bietet, Verbindungsabbrüche vermeidet, höhere Datenraten ermöglicht, höheren Gewinn erzielt usw. Die 4-in-1-Funktion ermöglicht eine schnelle Handhabung an Stellen, an denen andere Lösungen nicht umsetzbar sind, und eliminiert den umfangreichen Arbeitsaufwand bei der Installation des Produkts, was Zeit und Ressourcen spart.
Mit IP67- und IP69-Schutzart bietet dieses Produkt maximalen Schutz gegen Staub und Wasser und erlaubt Hochdruck- und Dampfreinigung. Der bestandene Vibrationstest sorgt für zusätzliche Robustheit und gewährleistet eine lange Lebensdauer des Produkts, was es zu einer kosteneffizienten Lösung macht. Die UV-Beschichtung bietet maximalen Schutz bei intensiver Nutzung im Freien unter extremen Umweltbedingungen und Temperaturen.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Standort: Außen
Montage: Klebemontage
Typ: Kombination
Abmessungen: 61,8 x 155,6 x 17,0 mm

Konnektivität 1 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,8:1, ~1,5:1, ~2,0:1
Effizienz (%): ~52,1, ~54,4, ~50,0
Spitzenverstärkung (dBi): ~2,4, ~3,9, ~4,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,9:1, ~1,7:1, ~2,1:1
Effizienz (%): ~48,6, ~40,7, ~33,8
Spitzenverstärkung (dBi): ~1,7, ~3,5, ~5,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,8:1, ~1,5:1, ~2,6:1
Effizienz (%): ~65,8, ~60,6, ~41,3
Spitzenverstärkung (dBi): ~2,4, ~4,6, ~4,7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,9:1, ~1,9:1, ~2,5:1
Effizienz (%): ~62,0, ~50,6, ~41,4
Spitzenverstärkung (dBi): ~4,5, ~5,2, ~5,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4A02Pc","title":"Condor 4-in-1 W-lan 6E / W-lan 7 MIMO Klebemontage Antenne","mountingType":"Klebemontage","ipRating":"IP67/IP69","dimensions_mm":"61.8 x 155.6 x 17.0","elements":[{"elementID":"W-lan 1 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-10.9","vswr":"~1.8:1","efficiency_percent":"~52.1","peakGain_dbi":"~2.4","averageGain_db":"~-2.8"},{"range_mhz":"4920-5925","returnLoss_db":"~-14.7","vswr":"~1.5:1","efficiency_percent":"~54.4","peakGain_dbi":"~3.9","averageGain_db":"~-2.7"},{"range_mhz":"5925-7125","returnLoss_db":"~-10.2","vswr":"~2.0:1","efficiency_percent":"~50.0","peakGain_dbi":"~4.1","averageGain_db":"~-3.1"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan 2 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-10.8","vswr":"~1.9:1","efficiency_percent":"~48.6","peakGain_dbi":"~1.7","averageGain_db":"~-3.2"},{"range_mhz":"4920-5925","returnLoss_db":"~-12.4","vswr":"~1.7:1","efficiency_percent":"~40.7","peakGain_dbi":"~3.5","averageGain_db":"~-4.1"},{"range_mhz":"5925-7125","returnLoss_db":"~-9.4","vswr":"~2.1:1","efficiency_percent":"~33.8","peakGain_dbi":"~5.1","averageGain_db":"~-4.9"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan 3 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-11.1","vswr":"~1.8:1","efficiency_percent":"~65.8","peakGain_dbi":"~2.4","averageGain_db":"~-1.9"},{"range_mhz":"4920-5925","returnLoss_db":"~-15.7","vswr":"~1.5:1","efficiency_percent":"~60.6","peakGain_dbi":"~4.6","averageGain_db":"~-2.3"},{"range_mhz":"5925-7125","returnLoss_db":"~-7.4","vswr":"~2.6:1","efficiency_percent":"~41.3","peakGain_dbi":"~4.7","averageGain_db":"~-3.9"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan 4 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-10.4","vswr":"~1.9:1","efficiency_percent":"~62.0","peakGain_dbi":"~4.5","averageGain_db":"~-2.1"},{"range_mhz":"4920-5925","returnLoss_db":"~-11.0","vswr":"~1.9:1","efficiency_percent":"~50.6","peakGain_dbi":"~5.2","averageGain_db":"~-3.0"},{"range_mhz":"5925-7125","returnLoss_db":"~-7.7","vswr":"~2.5:1","efficiency_percent":"~41.4","peakGain_dbi":"~5.2","averageGain_db":"~-3.9"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"W-lan 1","type":"RP-SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"W-lan 2","type":"RP-SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"W-lan 3","type":"RP-SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"W-lan 4","type":"RP-SMA-Male","cableType":"LL195","cableLength_mm":3000}]}
