Beschreibung

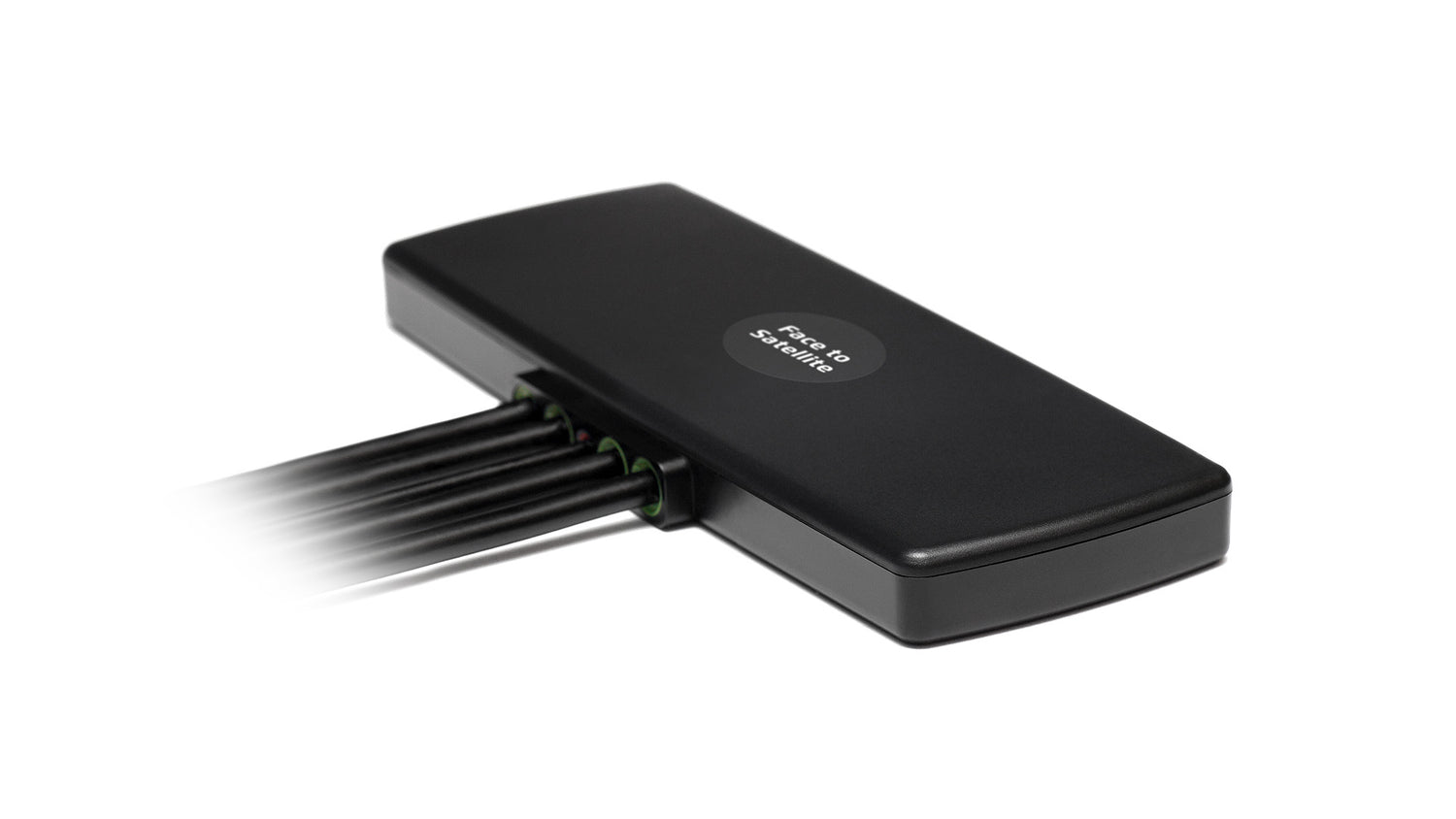

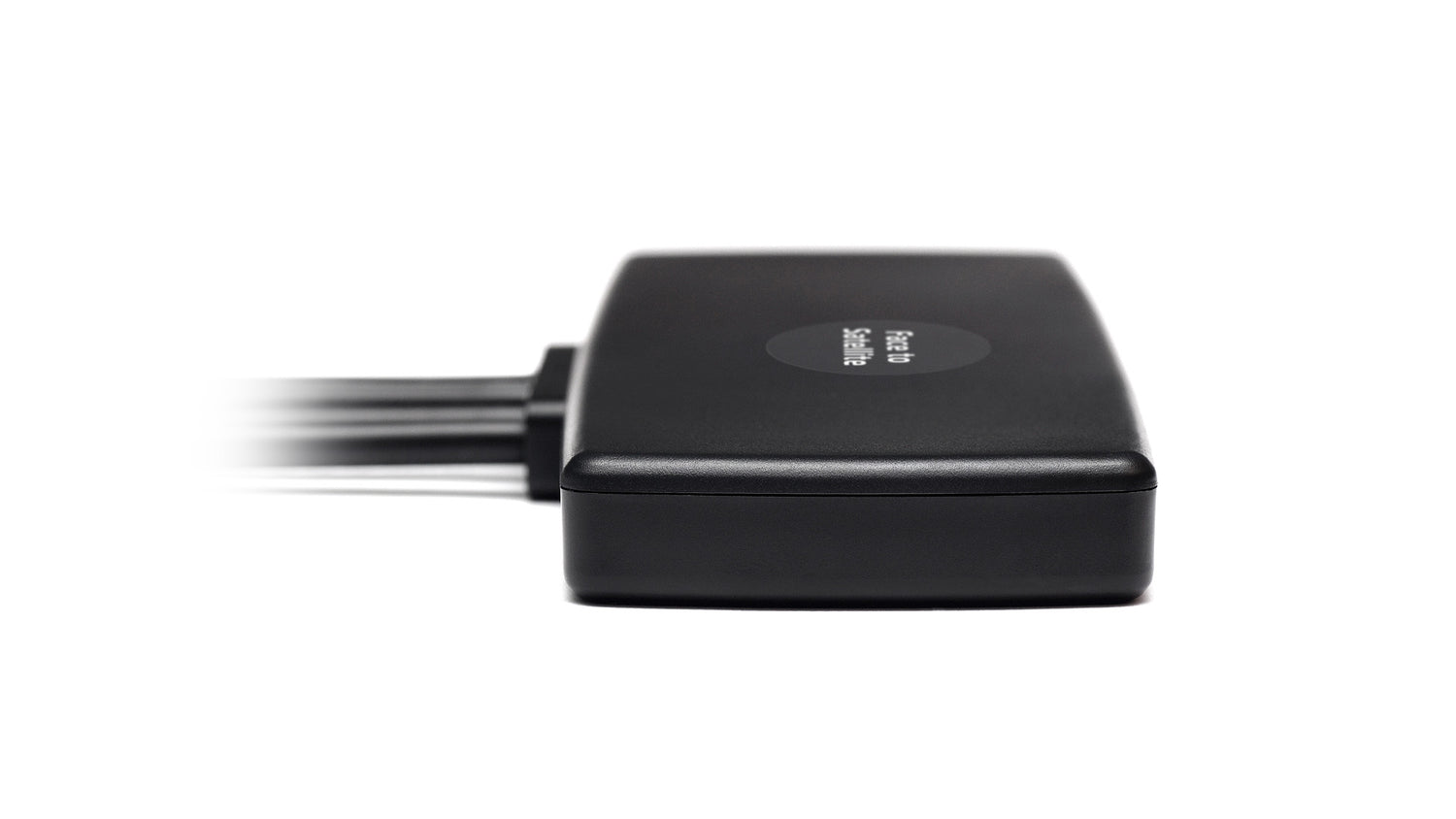

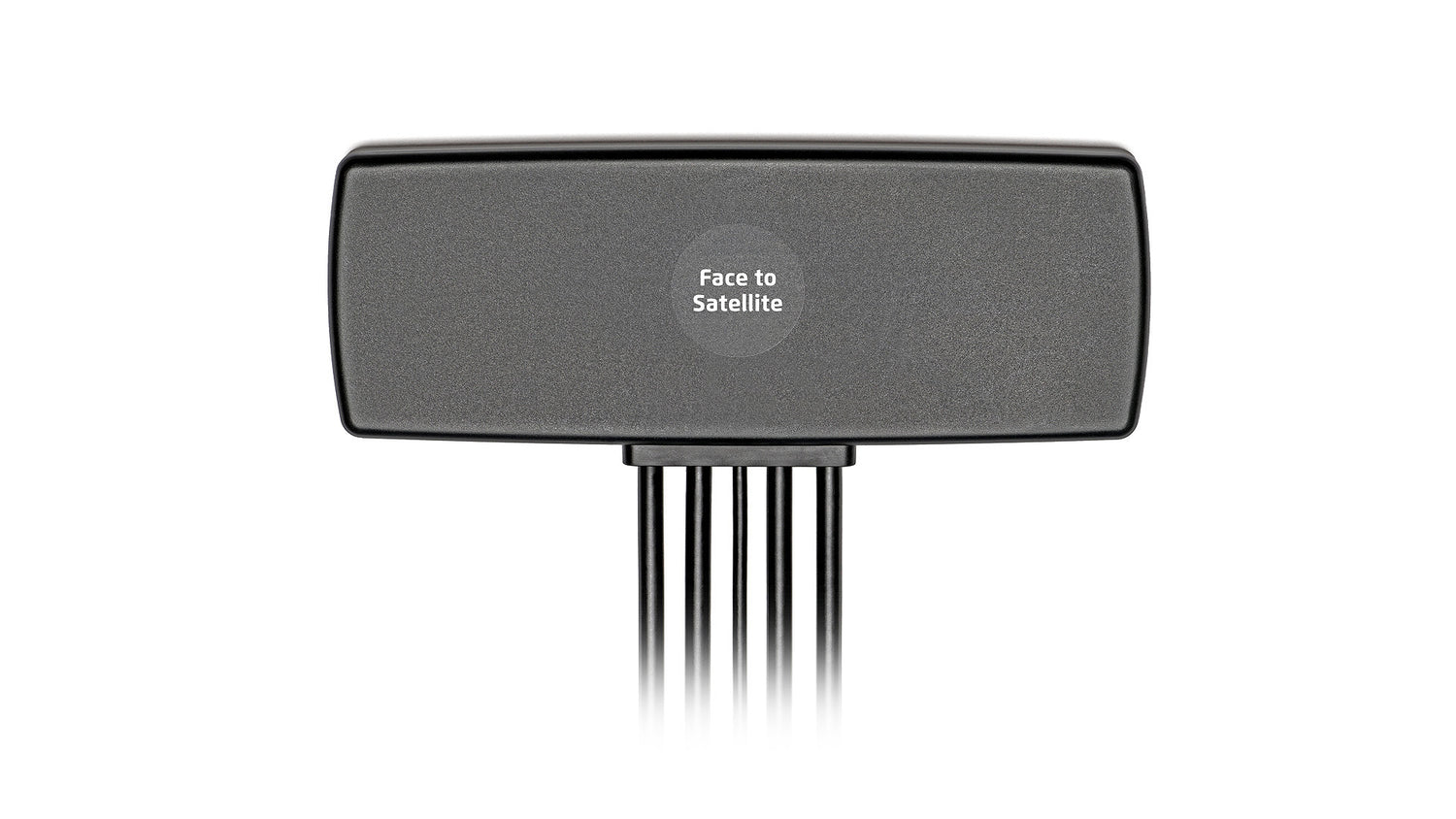

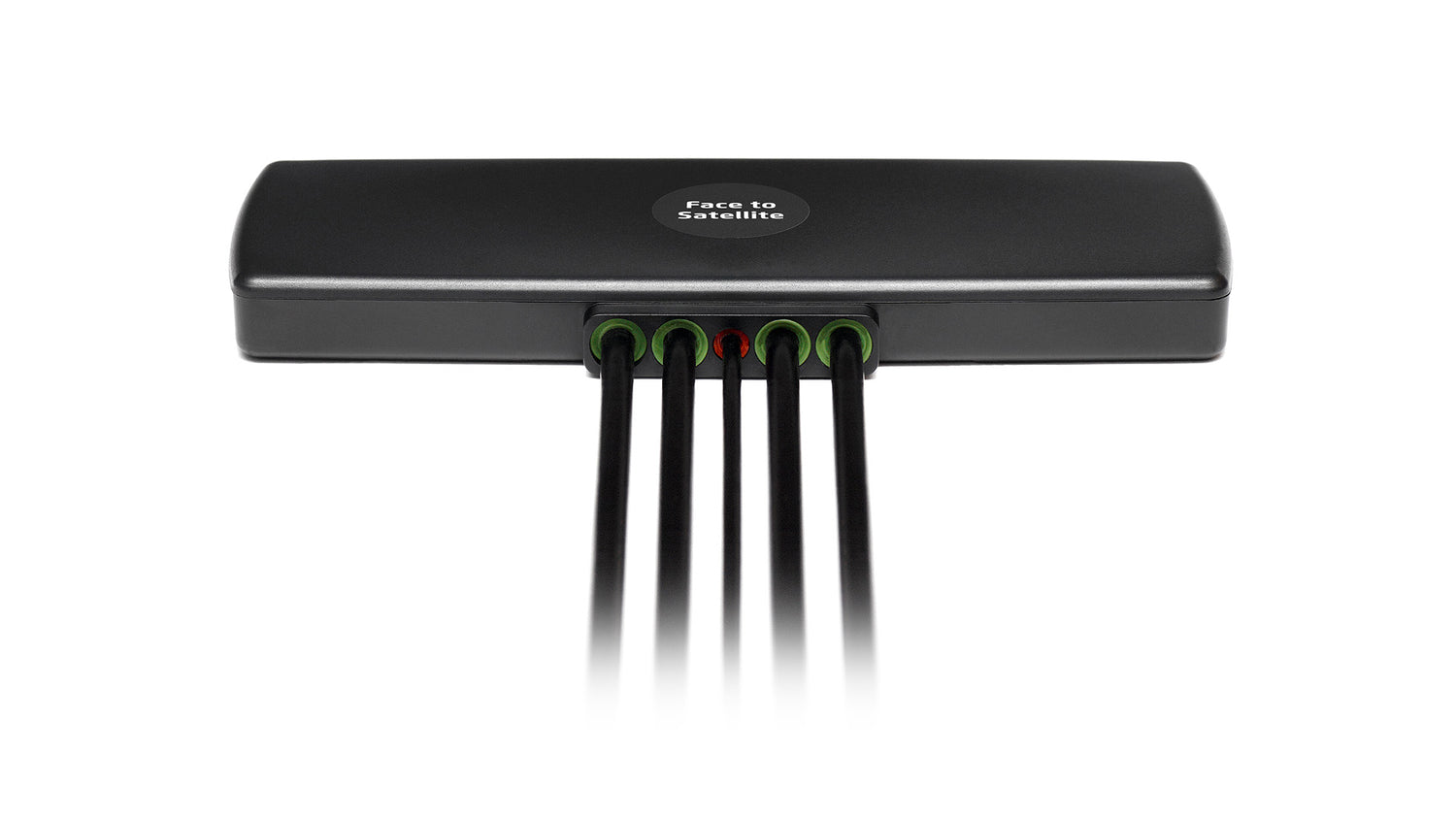

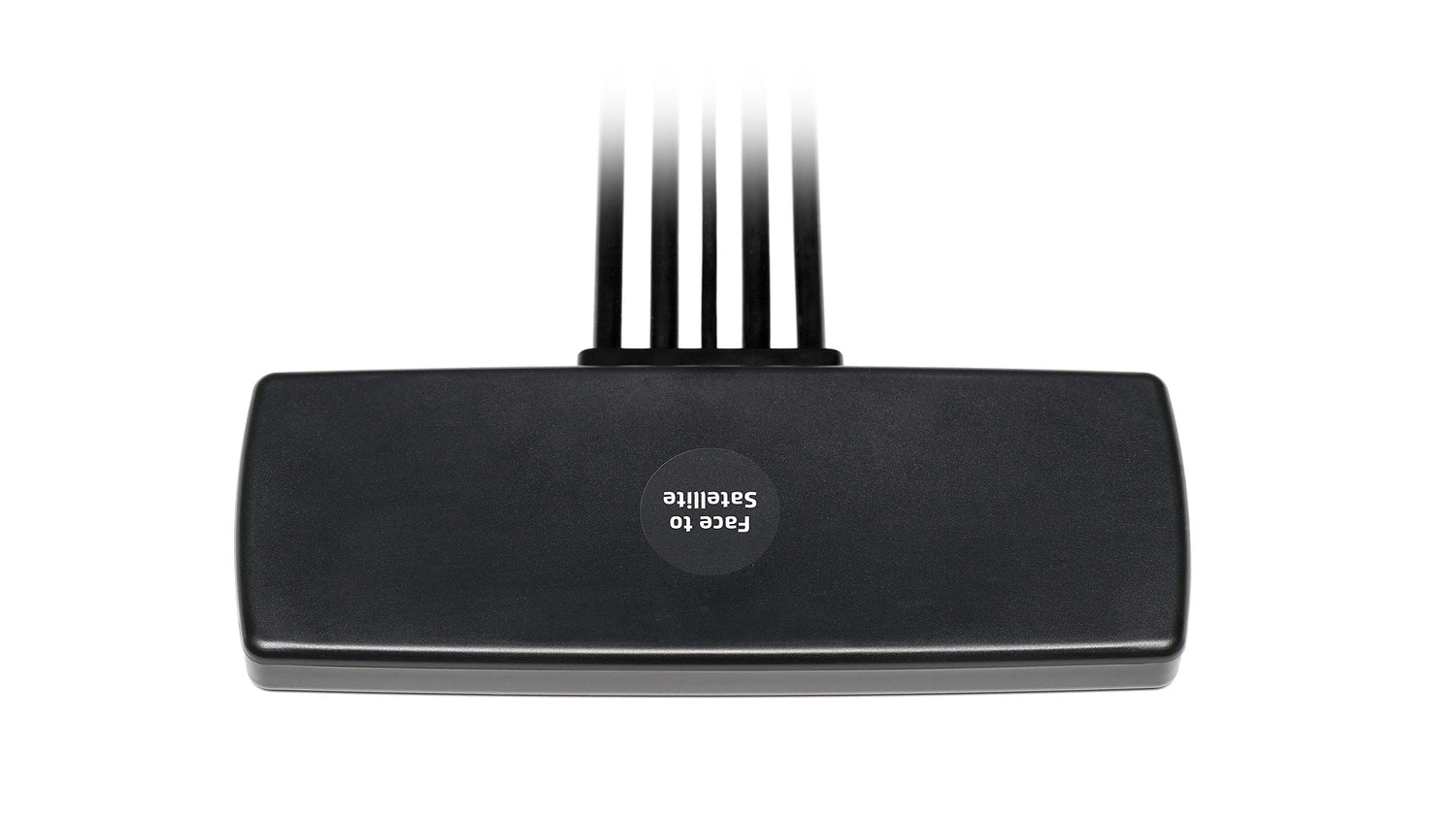

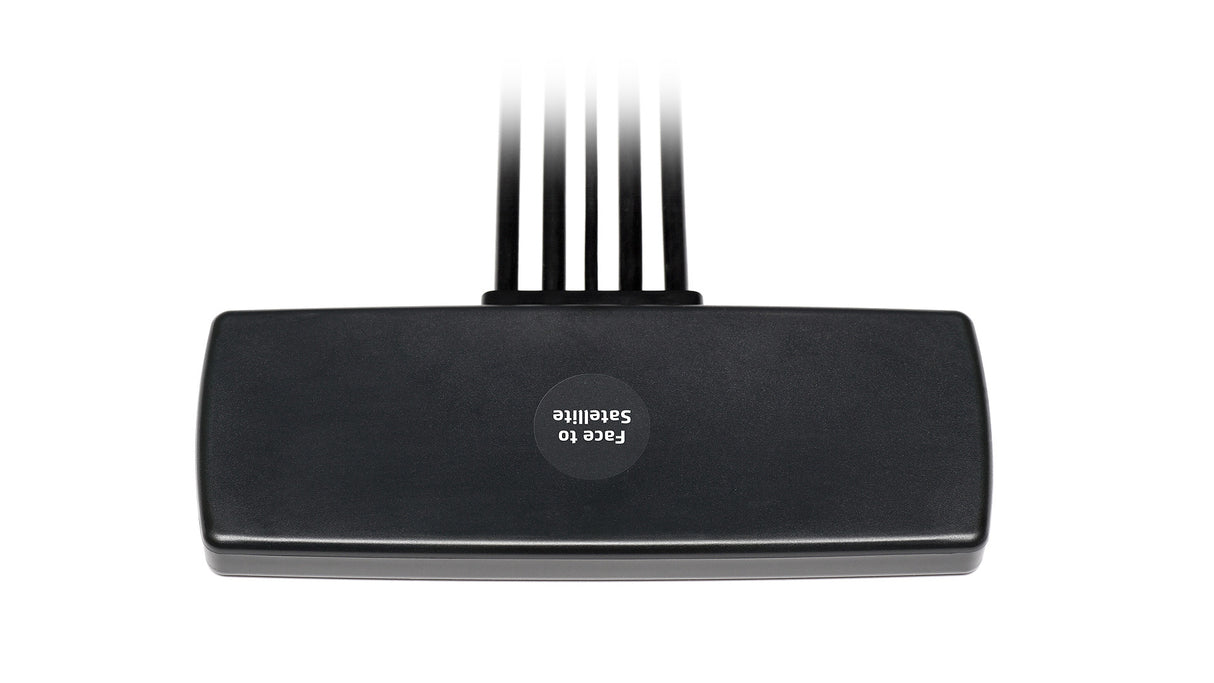

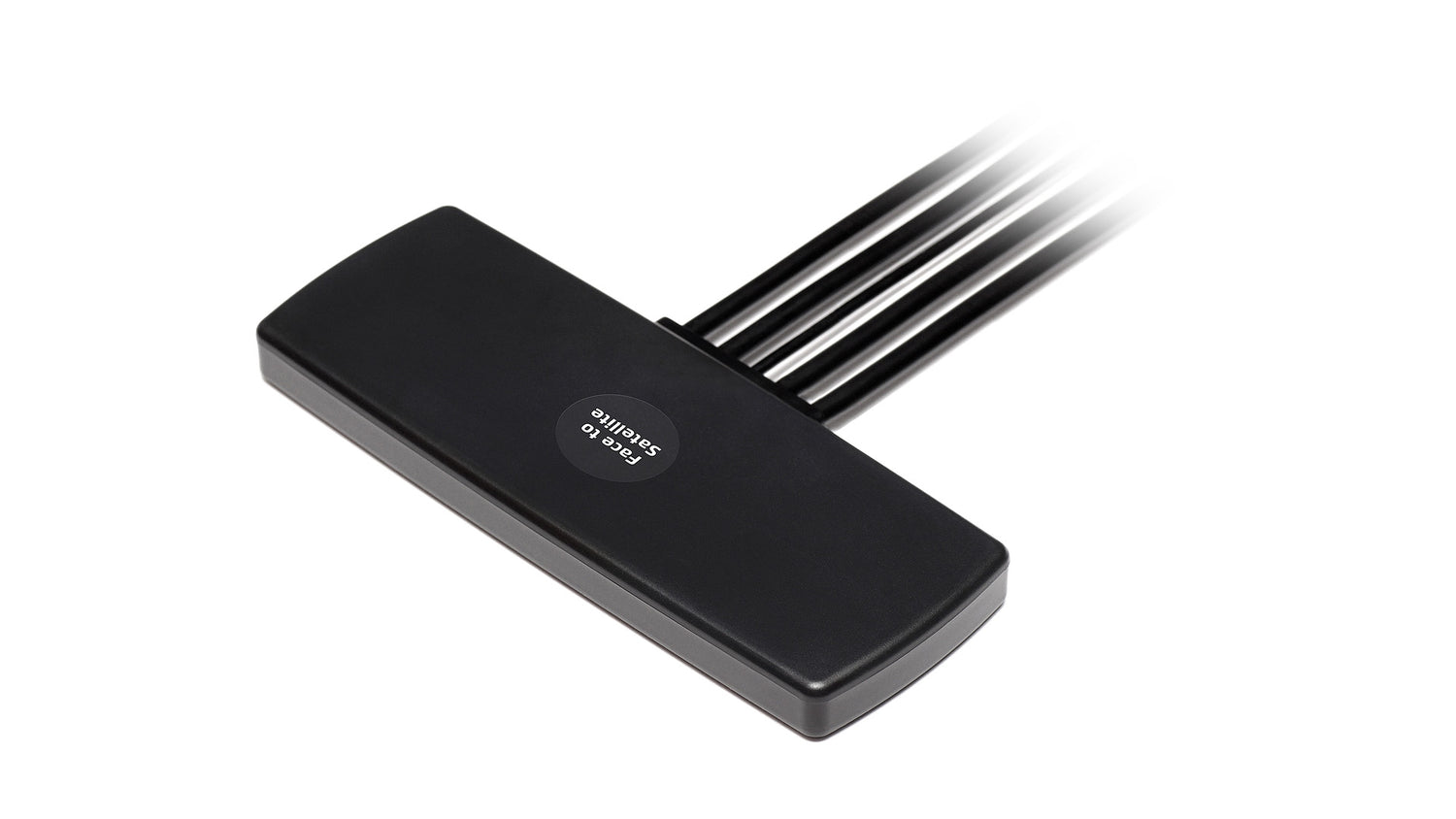

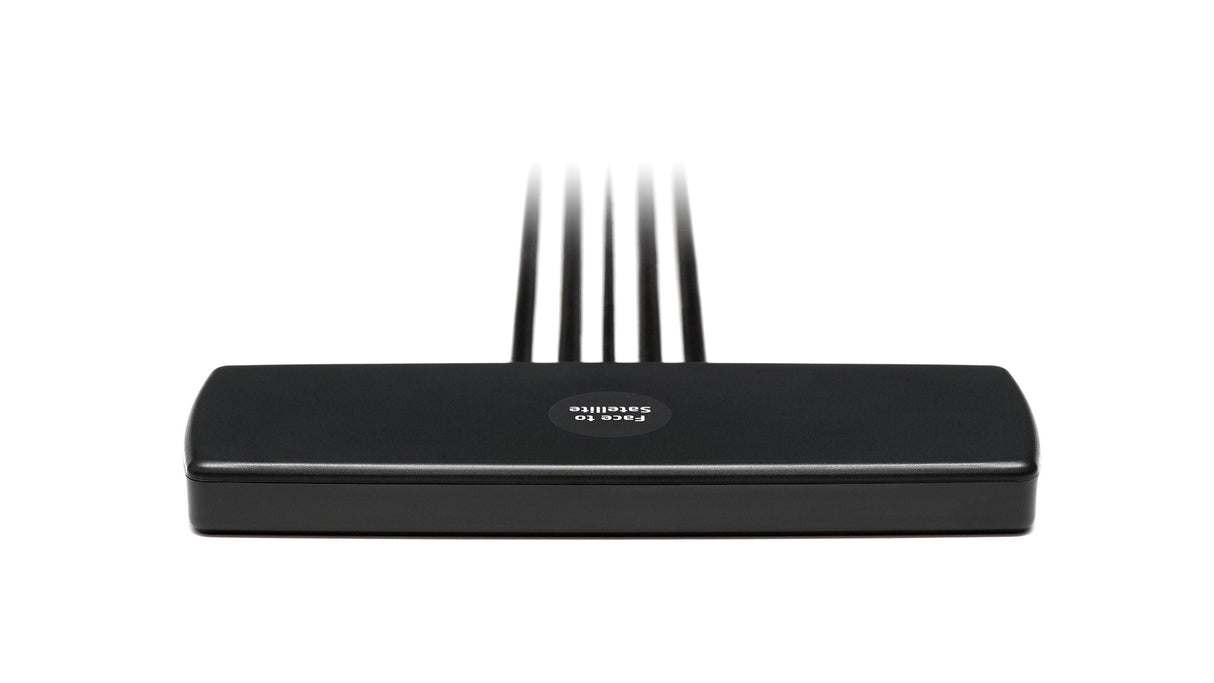

Diese kompakte 5-in-1-Antenne bietet leistungsstarke Konnektivität für eine Vielzahl von Anwendungen. Ihre reduzierte Größe macht sie ideal für Installationen mit begrenztem Platz, während sie dennoch robuste LTE-MIMO (2x), W-lan MIMO (2x) und GNSS (1x) Abdeckung bietet. Sie ist kompatibel mit allen LTE-, 4G-, 3G- und 2G-Netzen und unterstützt GPS-, GLONASS-, BeiDou-, Galileo- und QZSS-Geolokalisierungstechnologien. Die Antenne ist unabhängig von der Massebene, verfügt über ein flaches Design und ist für hohe Effizienz und Zuverlässigkeit ausgelegt, was sie geeignet macht für Automotive, Flottenmanagement, Gateways, Router und mehr.
Konnektivitäten
2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/BEI/QZSS/Galileo/L1
2× 2,4-5,0 GHz MIMO/W-lan/LPWA/BT/ZigBee/RFID/ISM
Installation / Umwelt
Die Antenne kann einfach installiert oder in jedem Teil Ihrer Umgebung und Anwendung versteckt werden; auf Ober- oder Unterflächen, einschließlich Windschutzscheiben, Armaturenbrett, Kunststoff usw., da sie mit einem separaten doppelseitigen Klebepad ausgestattet ist, das sie sicher befestigt. Dieses Produkt enthält ein verlustarmes doppelt geschirmtes Kabel mit vollständig kundenspezifischer Länge und Anschluss, das maximale Antennenleistung und Zuverlässigkeit bietet, Verbindungsabbrüche vermeidet, höhere Datenraten und höheren Gewinn ermöglicht. Die 5-in-1-Funktion erlaubt eine schnelle Handhabung an Stellen, an denen andere Lösungen versagen, und eliminiert den umfangreichen Arbeitsaufwand bei der Installation des Produkts, was Zeit und Ressourcen spart.
Diese Technologie gewährleistet nicht nur eine reibungslose Leistung, sondern bietet auch eine Sicherheitsgarantie. Mit der Schutzart IP67 und IP69K bietet dieses Produkt maximalen Schutz gegen Staub und Wasser und ermöglicht Hochdruck- und Dampfreinigung. Das Bestehen von Fall- und Vibrationsprüfungen sorgt für zusätzliche Robustheit und garantiert die Langlebigkeit des Produkts, was es zu einer kosteneffizienten Lösung macht. Zertifikate unabhängiger Labortests sind unter NDA verfügbar.
Die UV-Beschichtung bietet maximalen Schutz bei intensiver Nutzung im Freien unter extremen Umgebungsbedingungen und Temperaturen.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 4G/LTE
Position: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Sigfox, LoRa
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 61,8 x 155,6 x 17,0 mm
Konnektivität 1 - 4G LTE MIMO
Standards: 2G, 3G, 4G LTE, Cat-X, Cat-M, Cat-NB (NB-IoT)
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,8:1, ~1,3:1, ~2,0:1
Effizienz (%): ~49,6, ~52,6, ~39,1
Spitzenverstärkung (dBi): ~2,0, ~2,7, ~2,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - 4G LTE MIMO
Standards: 2G, 3G, 4G LTE, Cat-X, Cat-M, Cat-NB (NB-IoT)
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,0:1, ~1,5:1, ~1,3:1
Effizienz (%): ~47,4, ~50,4, ~41,2
Spitzenverstärkung (dBi): ~1,7, ~4,0, ~3,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 3 - 2,4/5,0 GHz ISM MIMO
Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,1:1, ~1,6:1
Effizienz (%): ~45,3, ~40,2
Spitzenverstärkung (dBi): ~3,0, ~3,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 4 - 2,4/5,0 GHz ISM MIMO
Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,2:1, ~1,5:1
Effizienz (%): ~46,6, ~44,5
Spitzenverstärkung (dBi): ~3,7, ~3,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 5 - GNSS
Standards: BeiDou, GPS, QZSS, Galileo, GLONASS
Frequenz: 1561,098, 1575,42, 1598-1610 MHz
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Stromverbrauch (mW): 24,3 Typ
ESD-Schutz (kV): 2
