2J  |  Artikelnummer: 2J4A86PGFa

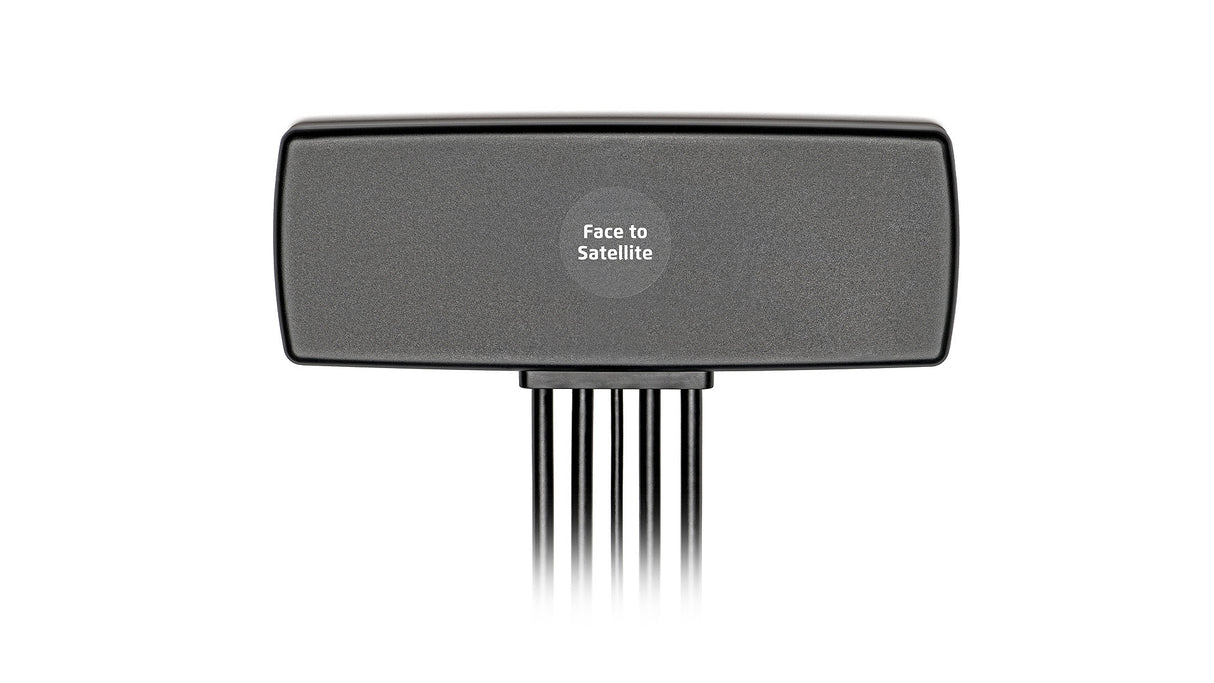

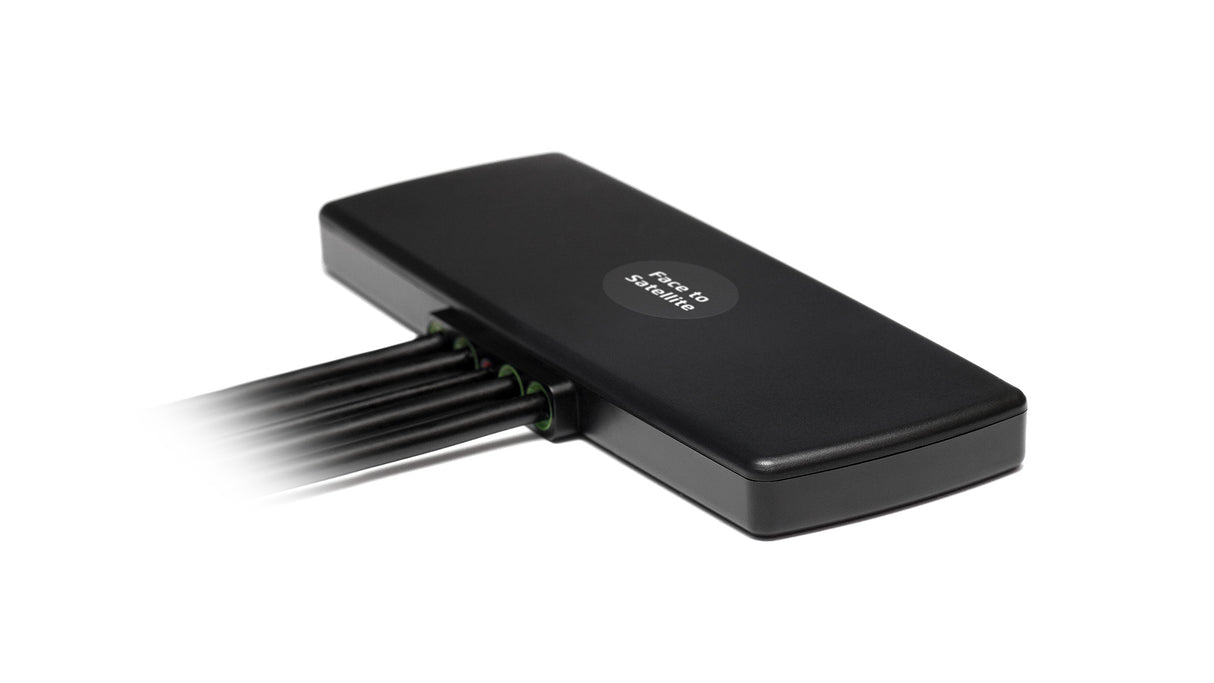

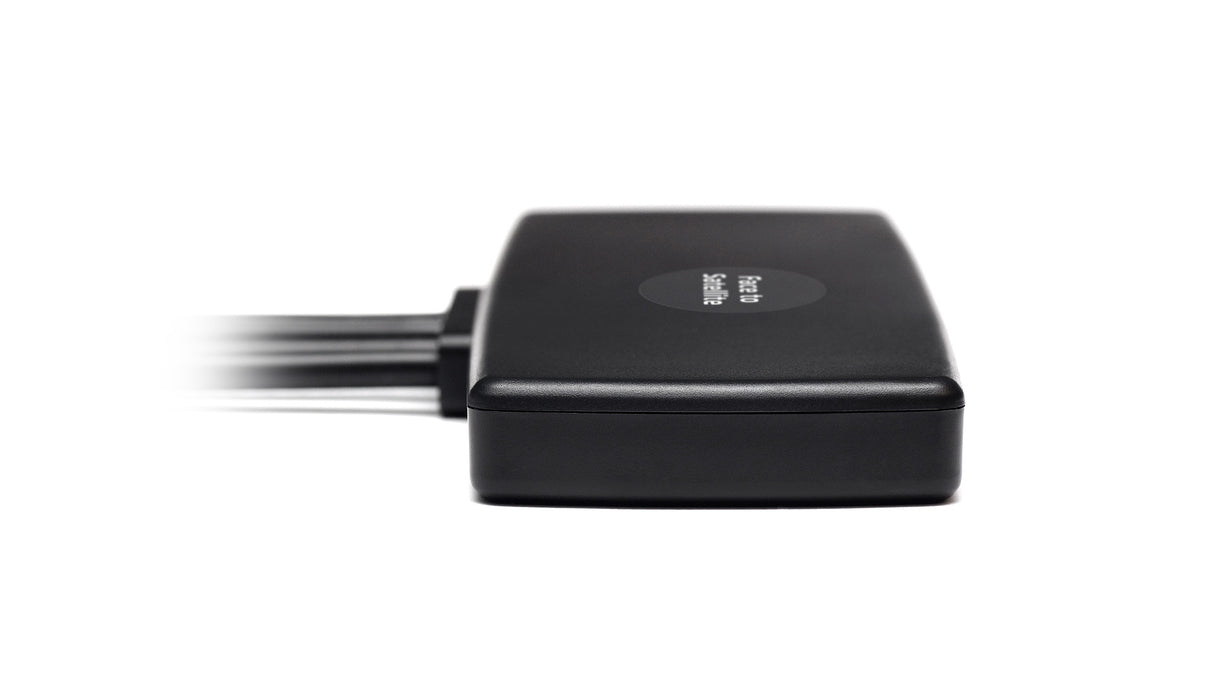

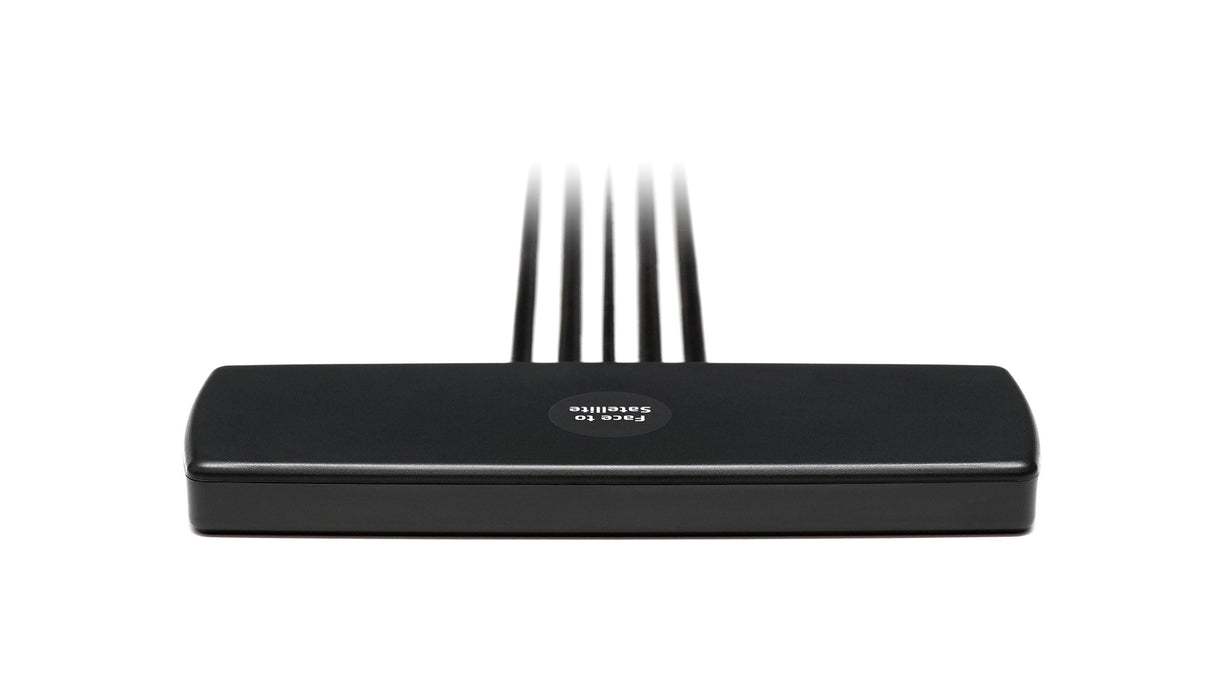

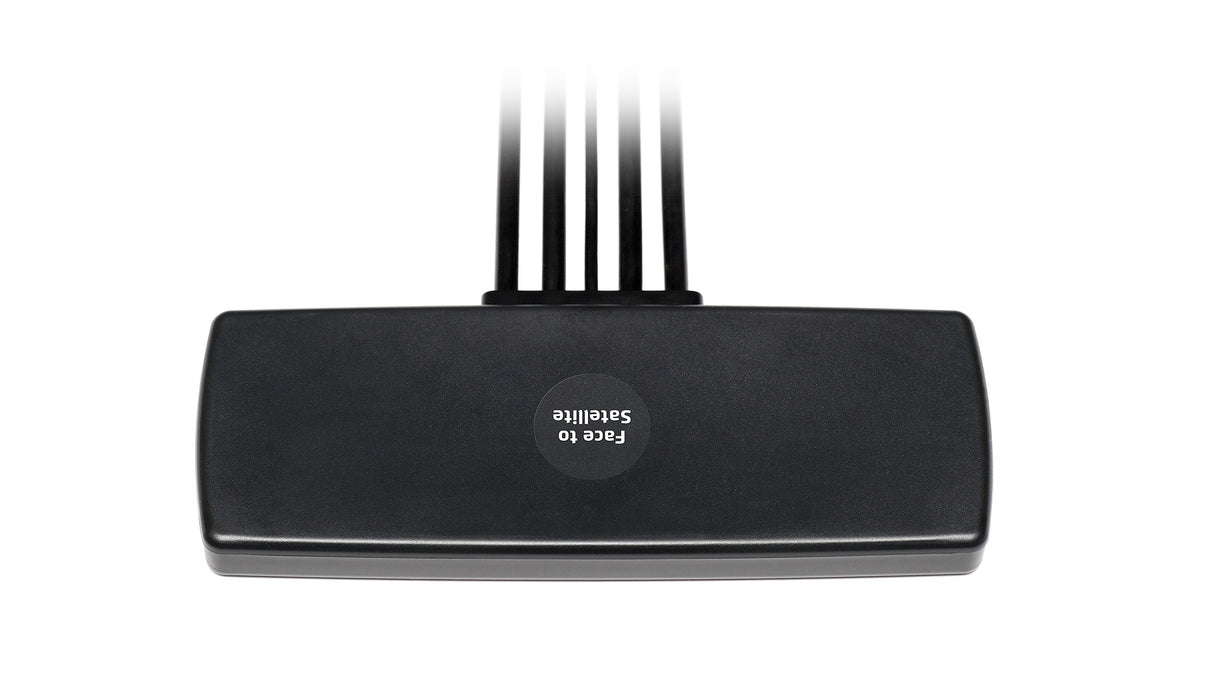

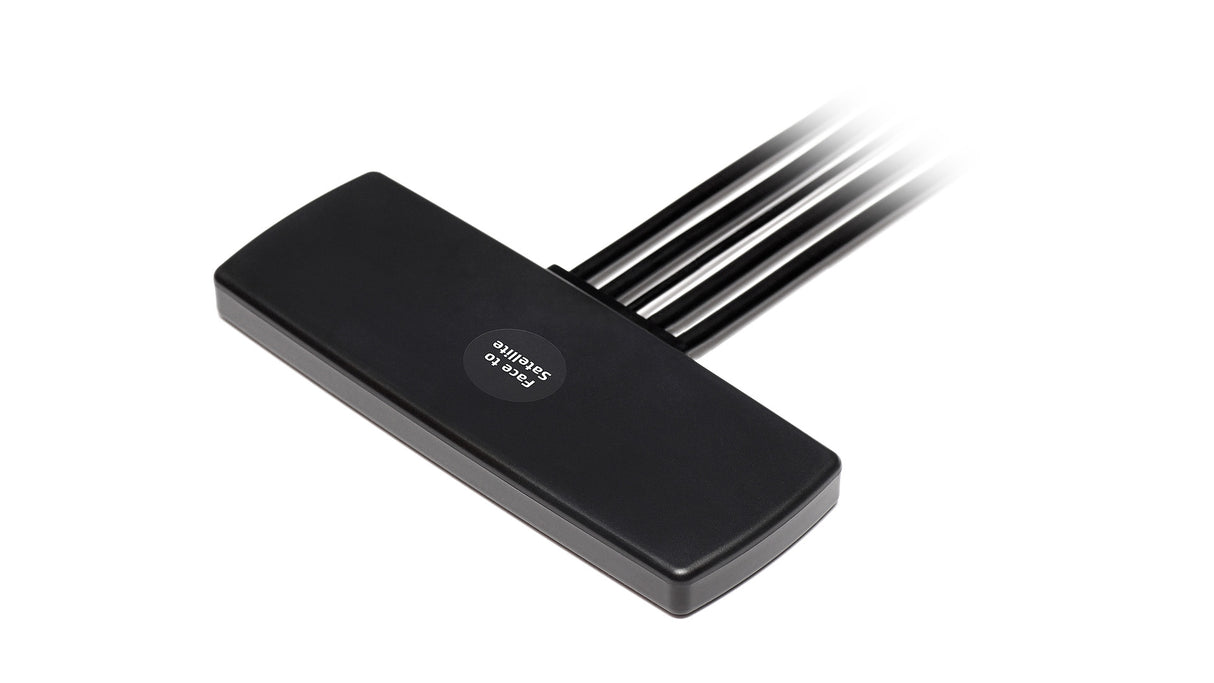

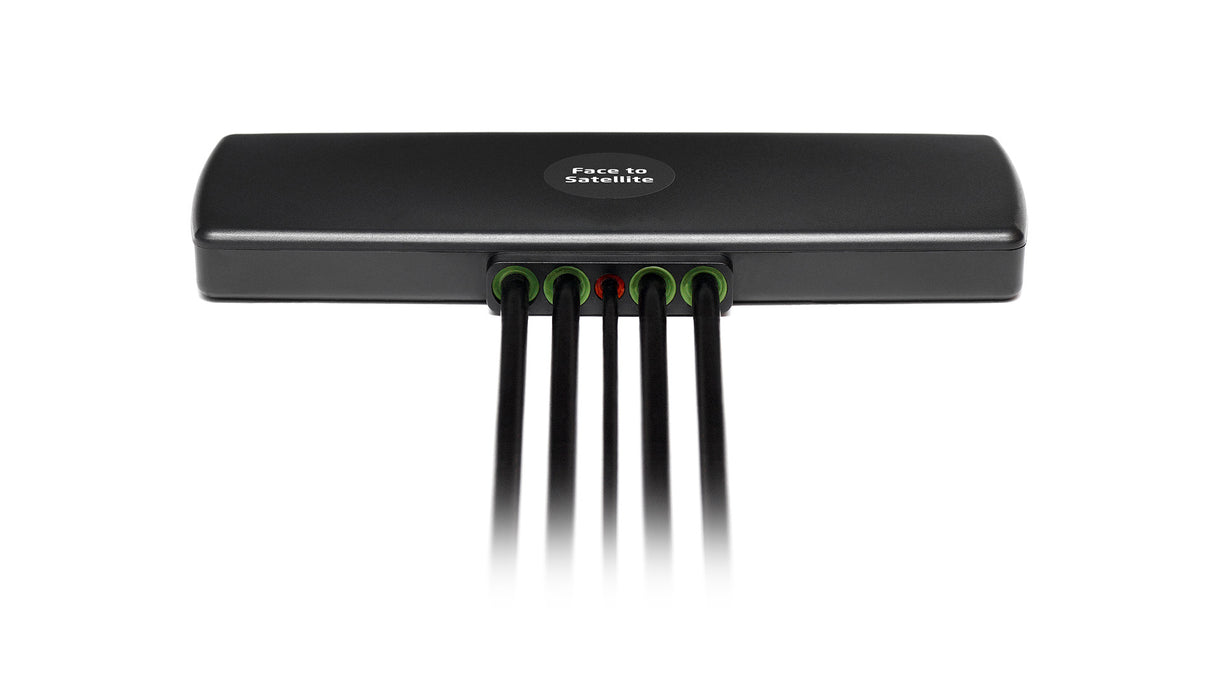

2J4A86PGFa 5G, GNSS, Wi-Fi, ISM Klebehalterung Antenne 5-in-1 SMA-M 300cm

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte 5-in-1-Antenne bietet fortschrittliche Konnektivität für 5G, 4G/LTE, 3G, 2G, W-lan, Bluetooth, ZigBee, ISM und GNSS-Anwendungen. Ihre ultrabreite Abdeckung (617–5925 MHz) und das MIMO-Design gewährleisten zuverlässige, schnelle Datenübertragung und präzise Navigation. Das flache Gehäuse mit Klebemontage eignet sich ideal für die Installation auf Windschutzscheiben, Armaturenbrettern und verschiedenen Oberflächen und ist somit perfekt für Automotive-, IoT-, Flottenmanagement- und Industrieumgebungen. Die Antenne ist für Langlebigkeit ausgelegt mit IP67/IP69K-Schutz, UV-stabilen Materialien und robuster Leistung unter extremen Outdoor-Bedingungen.

Konnektivitäten

2× 5G NR/4G LTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2,4-5,0 GHz MIMO/W-lan/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: SMA-Stecker (männlich)
  • Kabellänge: 300 cm
  • Kabeltyp: LL195 (Kabel 1-4), LL100 (Kabel 5)

Installation / Umwelt

Mit einem kompakten Gehäuse in Stabform (58,7 x 157,6 x 14,4 mm) und einem separaten doppelseitigen Klebepad kann die Antenne sicher und zuverlässig auf allen Oberflächen wie Windschutzscheiben, Armaturenbrettern, Kunststoffen usw. montiert werden.
Hergestellt aus hochwertigem ASA UV-stabilem Material bietet das IP67/IP69K-konforme Design maximalen Schutz bei extremen Outdoor-Anwendungen und gleichzeitig außergewöhnliche Leistung. Kabel 1-4 sind mit einem standardmäßigen SMA-Stecker (männlich) und einem 300 cm langen LL195 (Low Loss Koaxial) Kabel ausgestattet, Kabel 5 kommt mit einem standardmäßigen SMA-Stecker (männlich) und einem 300 cm langen LL100 (Low Loss Koaxial) Kabel. Beide Kabel sind eine beliebte Wahl für guten Rückflussdämpfung, Einfügedämpfung und Amplitudenstabilität. Wir bieten eine breite Palette alternativer Stecker und Kabel für individuelle Anpassungen an, und unser hochqualifiziertes Team steht unseren Kunden bei speziellen Anforderungen beratend zur Seite. Alle Produkte werden ohne gefährliche Materialien hergestellt und sind vollständig REACH- und RoHS-konform.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Sigfox, LoRa, RPMA
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 61,8 × 155,6 × 17,0 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-9,1, ~-7,0, ~-6,9, ~-6,7
VSWR: ~2,7:1, ~2,9:1, ~2,9:1, ~3,4:1
Effizienz (%): ~45,8, ~39,6, ~32,2, ~14,4
Spitzenverstärkung (dBi): ~1,2, ~1,3, ~0,6, ~-2,7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7,8, ~-8,8, ~-5,1, ~-4,3
VSWR: ~2,7:1, ~2,7:1, ~3,8:1, ~4,2:1
Effizienz (%): ~43,0, ~40,0, ~25,1, ~22,7
Spitzenverstärkung (dBi): ~0,4, ~1,7, ~-0,1, ~-1,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 3 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz (MHz): 2410-2490, 4920-5925
VSWR: ~2,4:1, ~2,0:1
Effizienz (%): ~24,3, ~47,2
Spitzenverstärkung (dBi): ~-1,5, ~3,8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz (MHz): 2410-2490, 4920-5925
VSWR: ~1,7:1, ~1,4:1
Effizienz (%): ~39,0, ~55,9
Spitzenverstärkung (dBi): ~0,8, ~4,9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 5 - GPS/GLONASS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz (MHz): 1575,42, 1598-1606
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Stromverbrauch (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4A86PGFa","title":"Condor 5GNR MIMO 2.4/5.0 GHz ISM- und GPS/GLONASS-Klebemontage-Antenne","mountingType":"Klebemontage","ipRating":"IP67/IP69","dimensions_mm":"61.8 × 155.6 × 17.0","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-9.1","vswr":"~2.7:1","efficiency_percent":"~45.8","peakGain_dbi":"~1.2","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-7.0","vswr":"~2.9:1","efficiency_percent":"~39.6","peakGain_dbi":"~1.3","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-6.9","vswr":"~2.9:1","efficiency_percent":"~32.2","peakGain_dbi":"~0.6","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-6.7","vswr":"~3.4:1","efficiency_percent":"~14.4","peakGain_dbi":"~-2.7","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-7.8","vswr":"~2.7:1","efficiency_percent":"~43.0","peakGain_dbi":"~0.4","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-8.8","vswr":"~2.7:1","efficiency_percent":"~40.0","peakGain_dbi":"~1.7","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-5.1","vswr":"~3.8:1","efficiency_percent":"~25.1","peakGain_dbi":"~-0.1","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-4.3","vswr":"~4.2:1","efficiency_percent":"~22.7","peakGain_dbi":"~-1.4","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"W-lan 1 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~2.4:1","efficiency_percent":"~24.3","peakGain_dbi":"~-1.5","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~2.0:1","efficiency_percent":"~47.2","peakGain_dbi":"~3.8","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan 2 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.7:1","efficiency_percent":"~39.0","peakGain_dbi":"~0.8","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.4:1","efficiency_percent":"~55.9","peakGain_dbi":"~4.9","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"W-lan 1","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"W-lan 2","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000}]}
