2J | Artikelnummer: 2J4D01MP

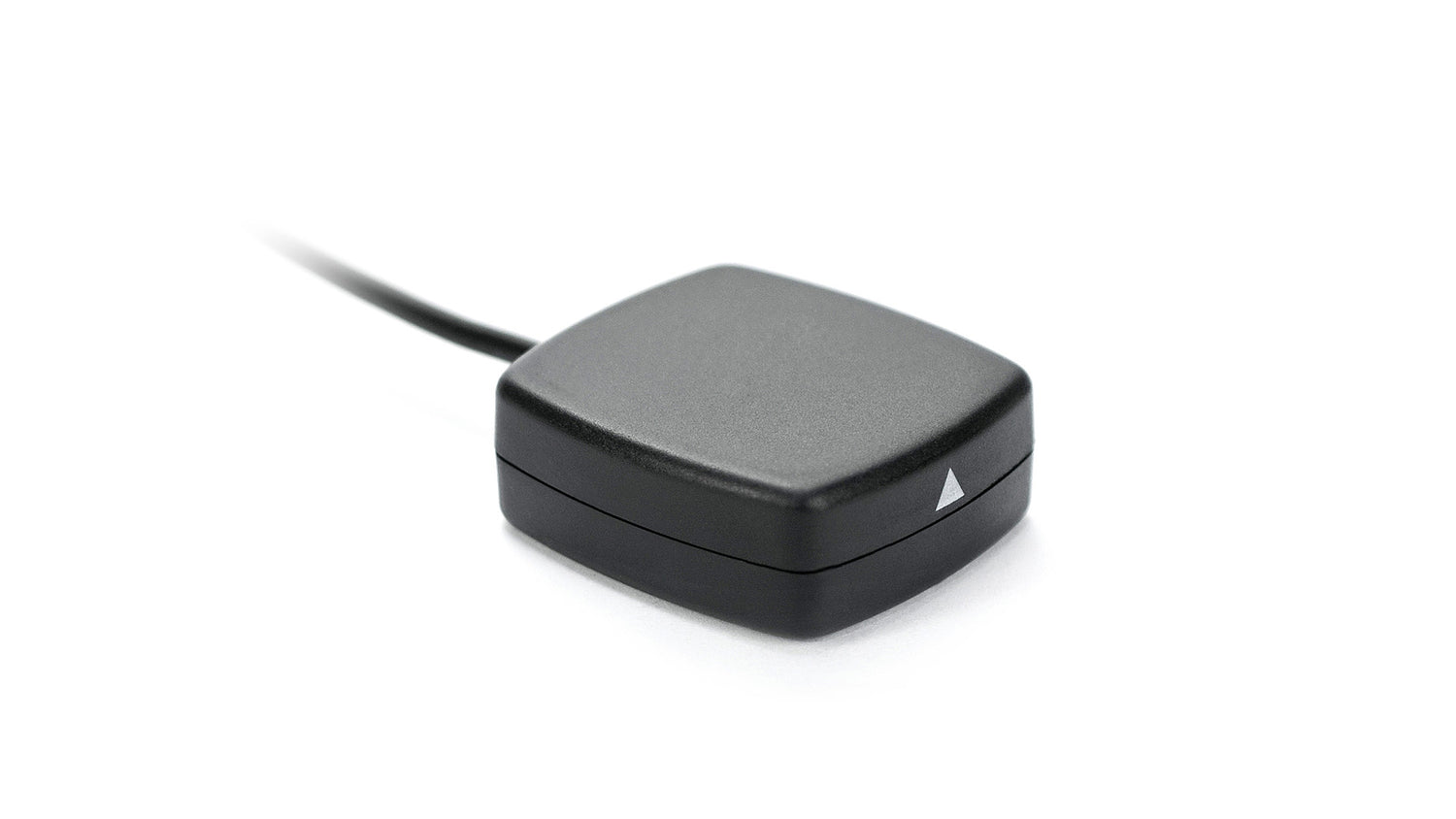

2J4D01MP GNSS magnetische/haftende Antenne IP67

Name: 2J4D01MP GNSS magnetische/haftende Antenne IP67
Brand: 2J
SKU: 2J4D01MP
Price: 13.7 EUR
Availability: InStock

€13,70

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte aktive GNSS-Antenne ist für eine zuverlässige Satellitennavigation in einer Vielzahl von Umgebungen konzipiert. Ihr bodenflächenunabhängiges Design und der hohe aktive Gewinn machen sie ideal für Anwendungen, die präzise Positionierung erfordern, wie Logistik, Smart Cities, Flottenmanagement, autonome Fahrzeuge und Asset-Tracking. Die Antenne bietet sowohl magnetische Halterung als auch Klebemontage für eine flexible Installation, und ihre IP67-Zertifizierung gewährleistet einen robusten Schutz gegen Staub und Wassereintritt, wodurch sie für den Einsatz im Freien und in rauen Umgebungen geeignet ist.

Konnektivitäten

GPS/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Ort: Außen
Montage: Klebemontage, Magnetische Halterung, Magnetische Halterung/Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 41 x 34 x 13,5/14,5 mm

Konnektivität 1 - GNSS

Standards: GPS/QZSS/Galileo
Frequenz: 1575,42 MHz
VSWR: ~1,1:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktiver Gewinn (dB): 26-28 @ 3-5 V
Sägefiltertyp: Kein Filter
Spannung (V): 2,7 - 5,5
Strom (mA): 15 - 25
Leistungsaufnahme (mW): Max. 138

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4D01MP","title":"GPS/Galileo 1575 MHz IP67 Anpassbare Magnet-/Klebemontage-Antenne","mountingType":"Magnet-/Klebemontage","ipRating":"IP67","dimensions_mm":"41 x 34 x 13.5/14.5","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"~-25","vswr":"~1.1:1","efficiency_percent":null,"peakGain_dbi":"~26-28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000}]}
