2J  |  Artikelnummer: 2J4D01MPCF-300LL100-C20GST

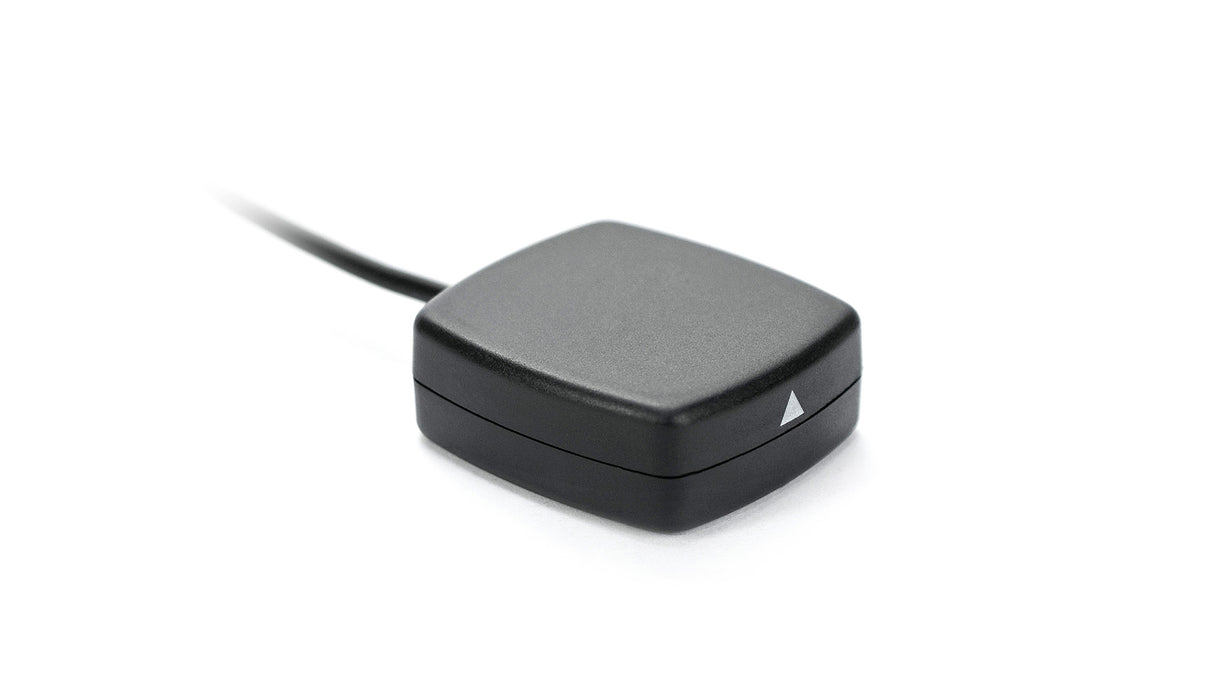

2J4D01MPCF GNSS Klebe-Magnethalterung Antenne SMA-M 300cm

€13,70
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese aktive GNSS-Antenne ist für eine zuverlässige und präzise Satellitennavigation in einem breiten Anwendungsspektrum konzipiert. Ihr bodenflächenunabhängiges Design und der integrierte Vorfilter gewährleisten eine hohe Signalqualität und robuste Leistung, selbst in anspruchsvollen Umgebungen. Die Antenne eignet sich für den Einsatz in Logistik, Smart Cities, Flottenmanagement, autonomem Fahren, Drohnenbetrieb, Sicherheit, Transport, Vermessung und mehr. Der mitgelieferte Klebemontage-Aufkleber ermöglicht eine flexible Installation auf verschiedenen Oberflächen, während die magnetische Basis zusätzliche Montagemöglichkeiten bietet.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Stecker & Kabel

  • Steckertyp: SMA-M
  • Kabellänge: 300 cm
  • Kabeltyp: LL100


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Ort: Außen
Montage: Klebemontage, Magnetische Halterung, Magnetische Halterung/Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 41 x 34 x 13,5/14,5 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1610 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Strom (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4D01MPCF","title":"GPS/GLONASS/BeiDou/QZSS/Galileo Klebemontage Magnetische Halterung Antenne","mountingType":"Magnetische Halterung/Klebemontage","ipRating":"IP67","dimensions_mm":"41 x 34 x 13.5/14.5","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","QZSS","Galileo"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":"~-15.0","vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1575.42","returnLoss_db":"~-15.0","vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"~-15.0","vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000}]}
