2J  |  Artikelnummer: 2J4H84PGFc

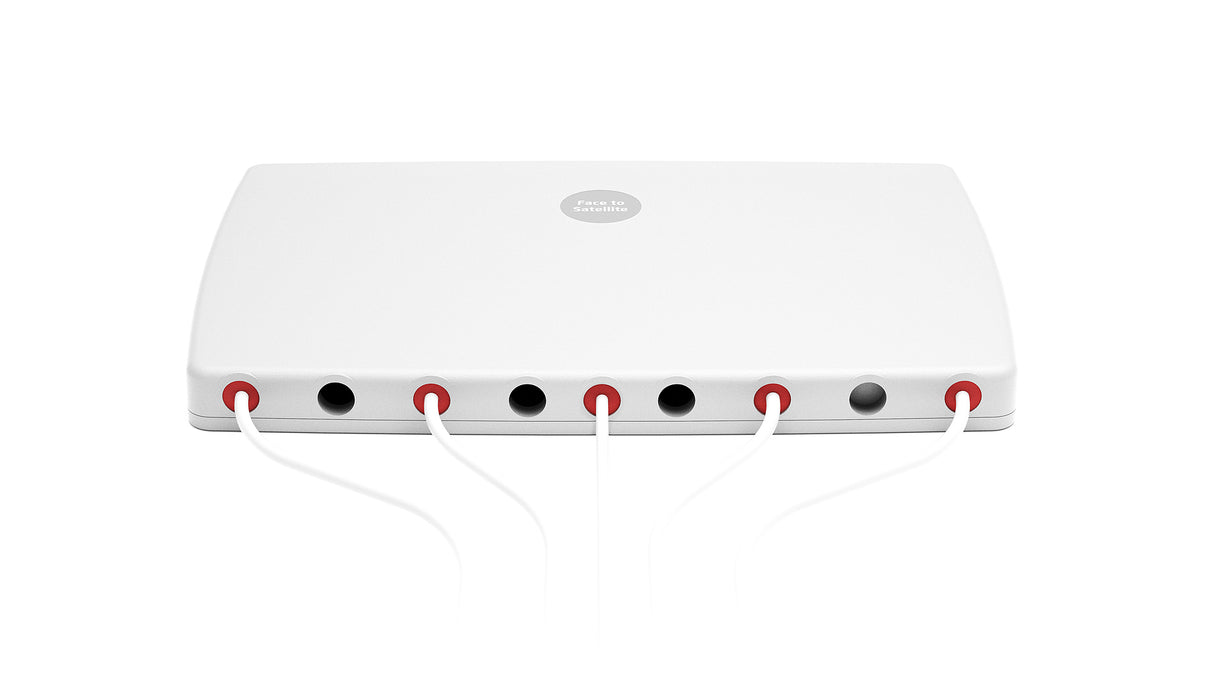

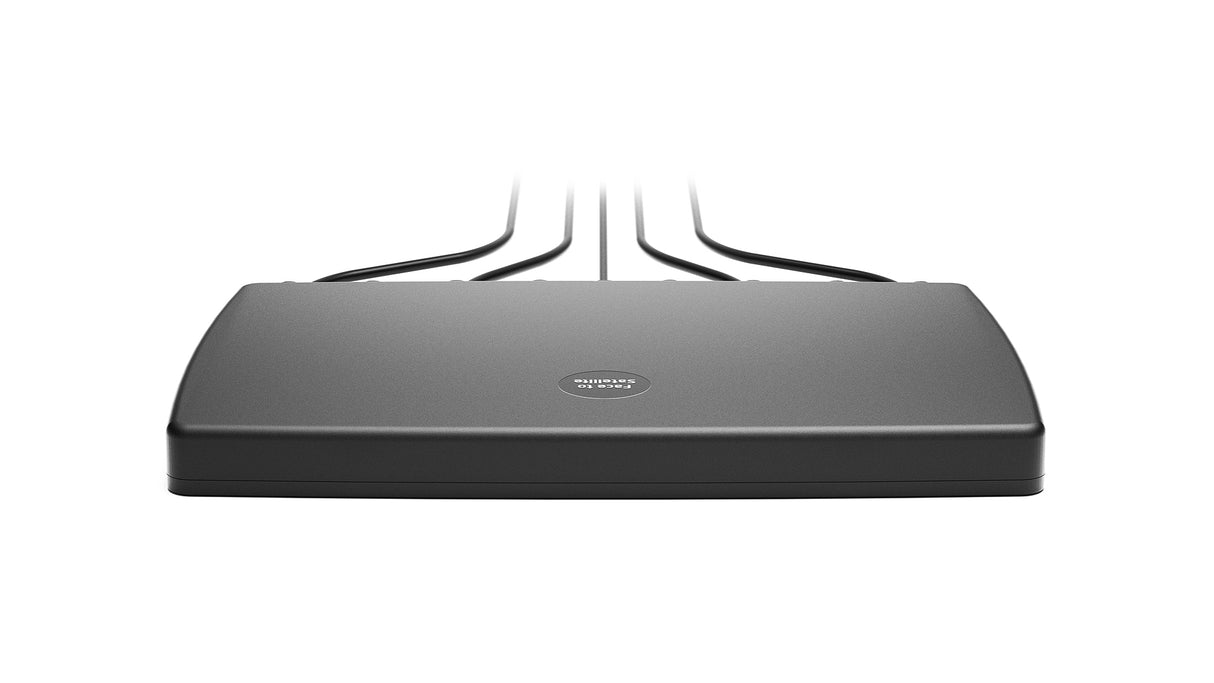

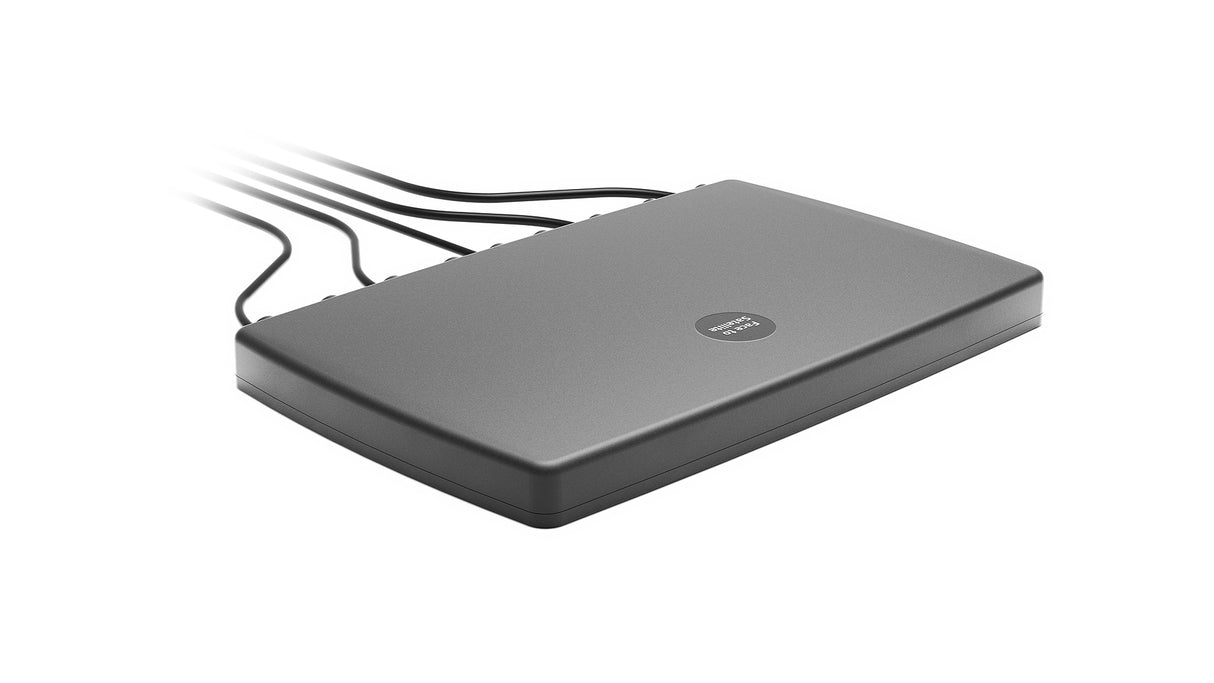

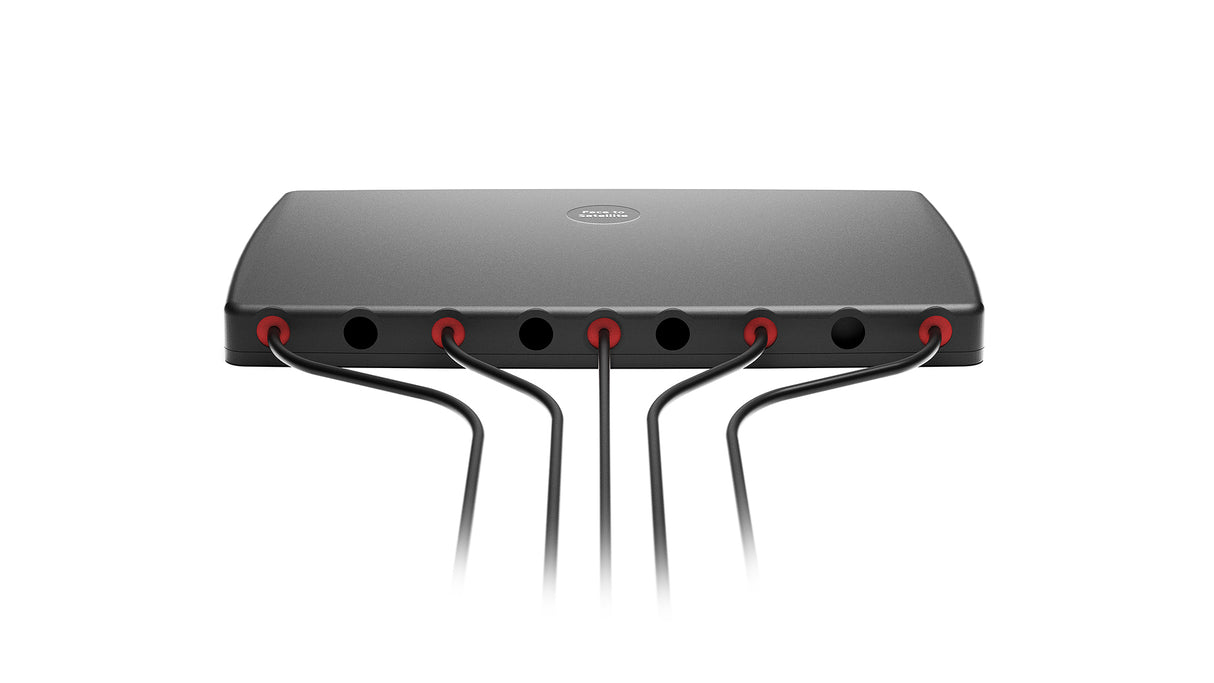

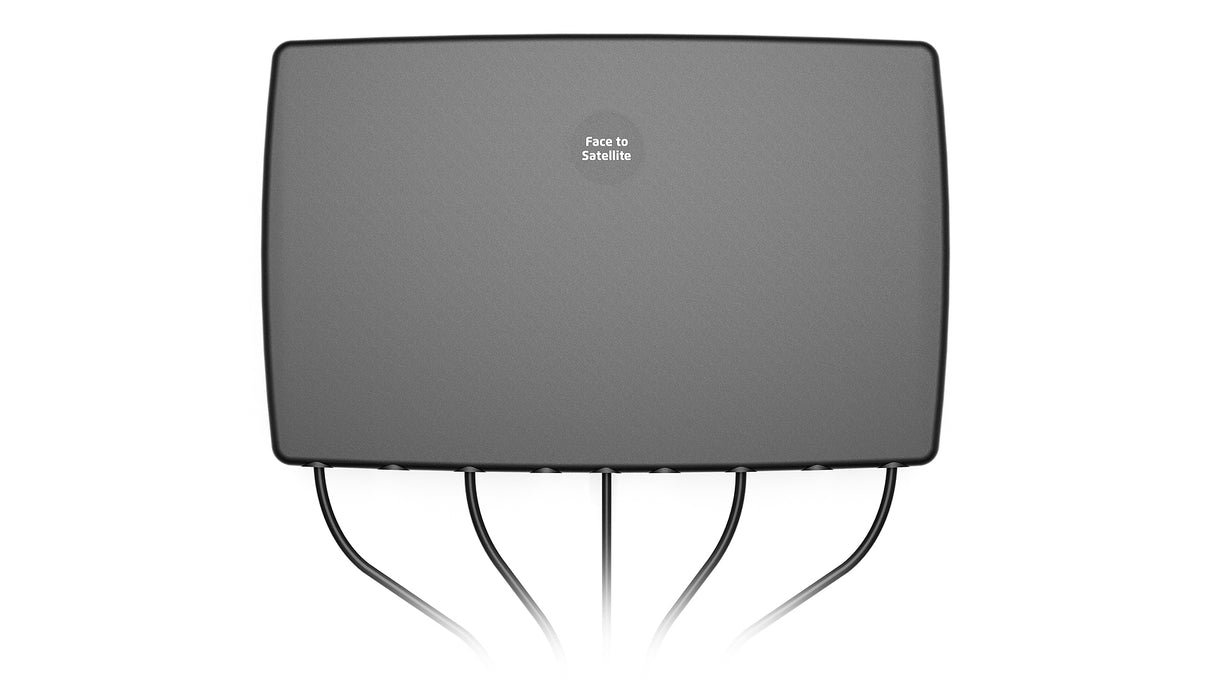

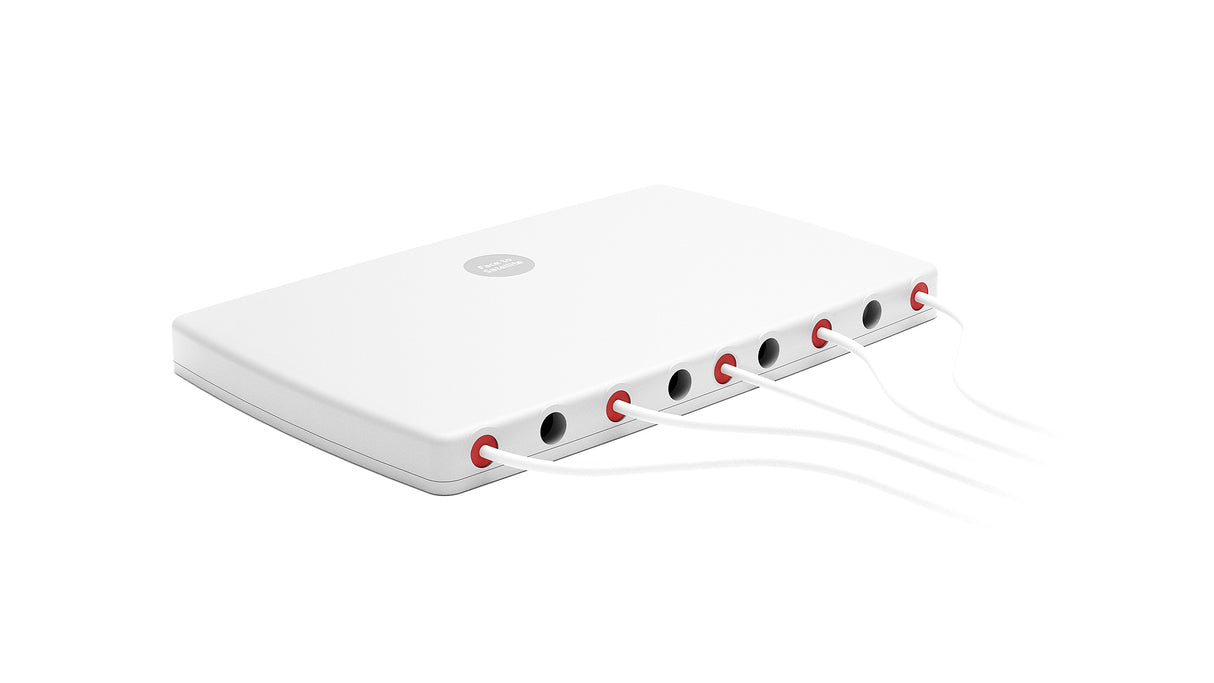

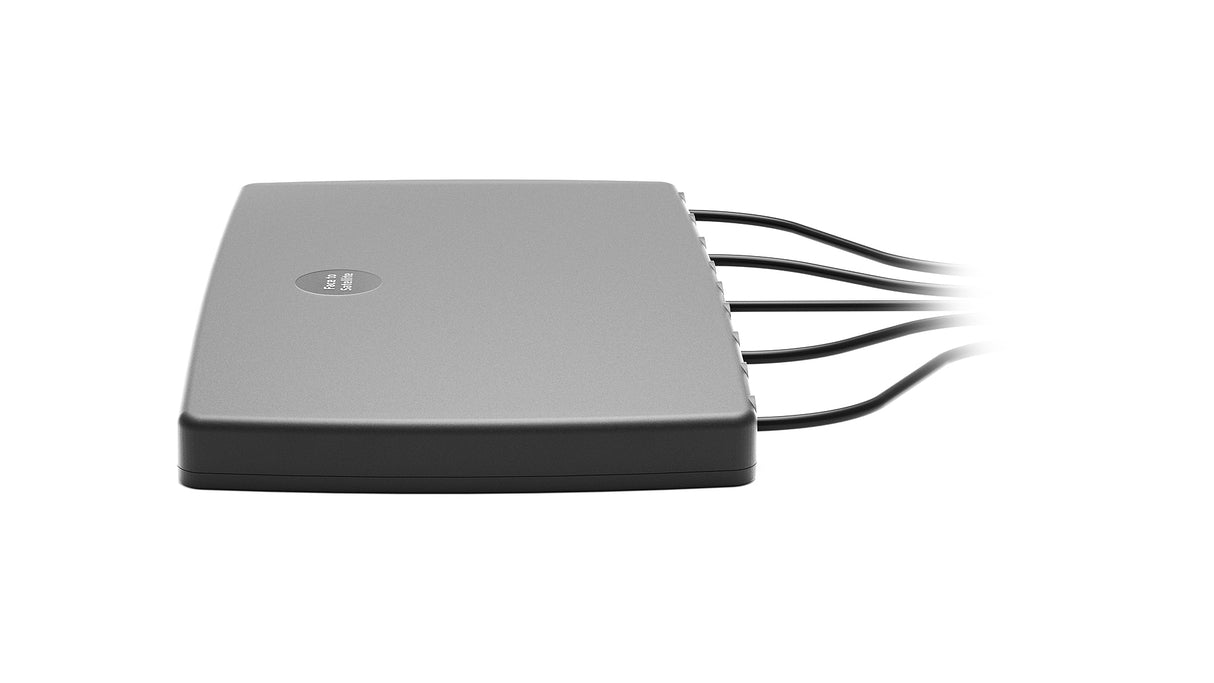

2J4H84PGFc 5G, GNSS Klebehalterung Antenne 5-in-1 SMA-M 300cm

€55,90
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrakompakte 5-in-1-Antenne bietet leistungsstarke 5GNR- und GNSS-Konnektivität in einem flachen Gehäuse mit Klebemontage. Entwickelt für ultrabreites MIMO und präzise Navigation, gewährleistet sie zuverlässige Signalstärke und Genauigkeit über ein breites Frequenzspektrum. Ideal für mobiles Breitband, private Netzwerke, öffentliche Sicherheit, Transport, Automotive und industrielle Anwendungen. Diese bodenunabhängige Antenne eignet sich sowohl für temporäre als auch permanente Installationen. Ihr robustes Gehäuse bietet hervorragenden Schutz gegen Wasser und UV-Strahlung und ist somit eine langlebige Lösung für anspruchsvolle Umgebungen.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1

Stecker & Kabel

  • Steckertyp: SMA-Stecker (5GNR & GNSS)
  • Kabellänge: 300 cm
  • Kabeltyp: D302 (5GNR), LL100 (GNSS)

Installation / Umwelt

Diese bodenunabhängige Antenne kann mit einer einfach abziehbaren Klebemontage auf jeder Art von nichtmetallischer Oberfläche installiert werden, was sie ideal für temporäre Installationen macht. Das flache Gehäuse misst nur 198 x 127 x 15,7 mm und ist damit 55 % kleiner als jede andere Antenne auf dem Markt. Hergestellt aus ASA UV-stabilem Material und mit voller IP67/IP69-Zertifizierung bietet sie Langlebigkeit und den höchsten Schutz gegen Wasser und Feuchtigkeit. Diese Antenne ist in Schwarz oder Weiß erhältlich.

2J4H84PGFc Konnektivitäten sind standardmäßig SMA-Stecker (5GNR & GNSS) und werden mit 300 cm langen D302 (5GNR)/ LL100 (GNSS) Kabeln geliefert. Alle Kabel führen von einer Seite des Antennen-Gehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungswünsche zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder individuellen Anforderungen.

Alle Produkte werden ohne gefährliche Stoffe entwickelt und hergestellt und erfüllen dabei vollständig die REACH- und RoHS-Richtlinien.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 198 × 127 × 15,7 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-13,2 bis ~-16,8
VSWR: ~1,5:1 bis ~1,8:1
Effizienz (%): ~26,3 bis ~57,1
Spitzenverstärkung (dBi): ~0,9 bis ~4,5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-14,6 bis ~-15,7
VSWR: ~1,4:1 bis ~1,5:1
Effizienz (%): ~34,0 bis ~55,1
Spitzenverstärkung (dBi): ~2,9 bis ~4,1
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-13,0 bis ~-15,4
VSWR: ~1,5:1 bis ~1,7:1
Effizienz (%): ~27,5 bis ~55,3
Spitzenverstärkung (dBi): ~2,6 bis ~3,5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-12,5 bis ~-16,8
VSWR: ~1,4:1 bis ~1,7:1
Effizienz (%): ~25,1 bis ~57,1
Spitzenverstärkung (dBi): ~1,2 bis ~4,5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 5 - GNSS (GPS/GLONASS/QZSS/Galileo)

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz (MHz): 1575,42, 1598-1606
Passive Verstärkung (dBi): ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4H84PGFc","title":"Stellar 5-in-1 4x 5GNR MIMO und GNSS Klebemontage Antenne","mountingType":"Klebemontage","ipRating":"IP67/IP69","dimensions_mm":"198 x 127 x 15.7","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-13.2","vswr":"~1.6:1","efficiency_percent":"~55.2","peakGain_dbi":"~3.1","averageGain_db":"~-2.6"},{"range_mhz":"1427-2690","returnLoss_db":"~-15.7","vswr":"~1.6:1","efficiency_percent":"~46.9","peakGain_dbi":"~4.5","averageGain_db":"~-3.3"},{"range_mhz":"3300-5000","returnLoss_db":"~-12.6","vswr":"~1.7:1","efficiency_percent":"~30.4","peakGain_dbi":"~2.1","averageGain_db":"~-5.2"},{"range_mhz":"5150-5925","returnLoss_db":"~-11.6","vswr":"~1.8:1","efficiency_percent":"~26.3","peakGain_dbi":"~1.0","averageGain_db":"~-5.8"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-14.6","vswr":"~1.5:1","efficiency_percent":"~55.1","peakGain_dbi":"~3.3","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-15.4","vswr":"~1.5:1","efficiency_percent":"~46.9","peakGain_dbi":"~4.1","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-15.6","vswr":"~1.5:1","efficiency_percent":"~35.5","peakGain_dbi":"~3.2","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-15.7","vswr":"~1.4:1","efficiency_percent":"~34.0","peakGain_dbi":"~2.9","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 3 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-15.4","vswr":"~1.5:1","efficiency_percent":"~55.3","peakGain_dbi":"~3.5","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-14.3","vswr":"~1.6:1","efficiency_percent":"~44.0","peakGain_dbi":"~3.4","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-13.7","vswr":"~1.7:1","efficiency_percent":"~29.7","peakGain_dbi":"~2.6","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-13.0","vswr":"~1.7:1","efficiency_percent":"~27.5","peakGain_dbi":"~3.1","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 4 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-15.2","vswr":"~1.5:1","efficiency_percent":"~57.1","peakGain_dbi":"~3.4","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-16.8","vswr":"~1.4:1","efficiency_percent":"~48.4","peakGain_dbi":"~4.5","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-13.9","vswr":"~1.6:1","efficiency_percent":"~30.4","peakGain_dbi":"~2.5","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-12.5","vswr":"~1.7:1","efficiency_percent":"~25.1","peakGain_dbi":"~1.2","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~4.5","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~5.0","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 3","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 4","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
