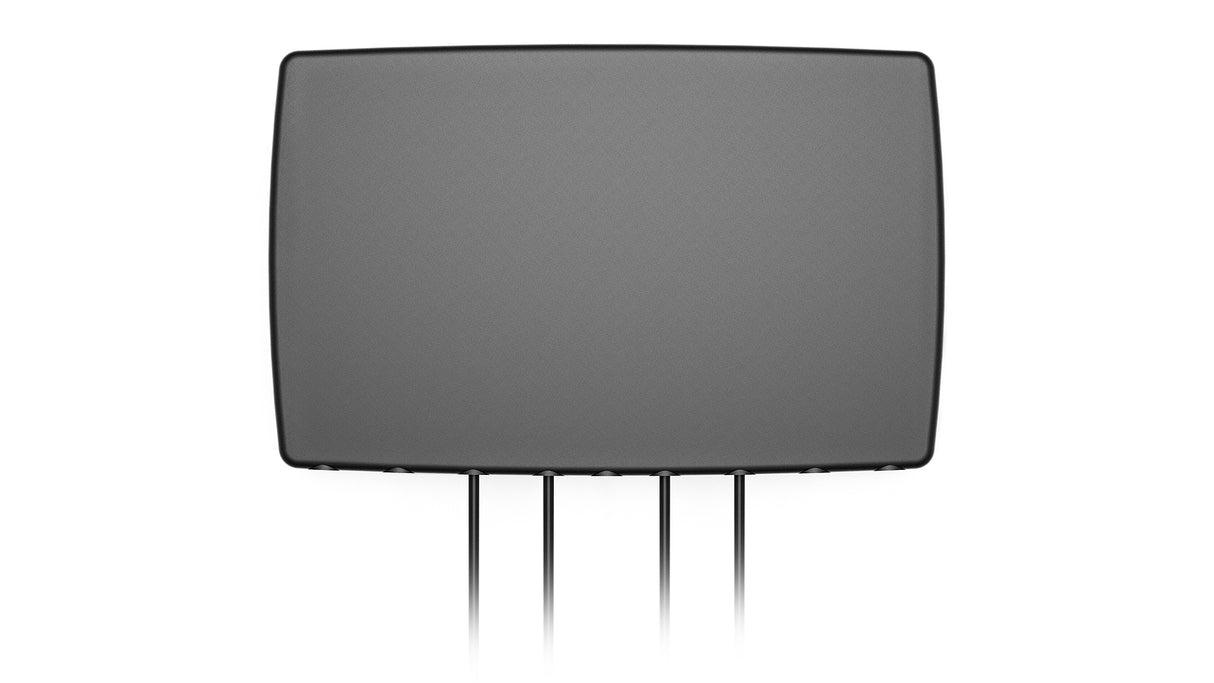

2J4H85Hc-B15H 5G, Wi-Fi 6E/7 Wandmontage Antenne 4-in-1 SMA-M/RPSMA-M 300cm

Name: 2J4H85Hc-B15H 5G, Wi-Fi 6E/7 Wandmontage Antenne 4-in-1 SMA-M/RPSMA-M 300cm
Brand: 2J
SKU: 2J4H85Hc-B15H
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultraflache 4-in-1-Wandhalterungsantenne ist für Hochleistungs-5G- und W-lan 6E/7-Konnektivität im Bereich von 617 MHz bis 7125 MHz entwickelt worden. Ihr fortschrittliches MIMO-Design gewährleistet eine robuste, zuverlässige Signalstärke und nahtlose Abdeckung für anspruchsvolle Anwendungen in den Bereichen öffentliche Sicherheit, Verkehr, Industrie und Handel. Die Antenne ist unabhängig von der Grundfläche und verfügt über ein langlebiges, UV-stabiles ASA-Gehäuse mit IP67/IP69-Schutz, was sie ideal für sowohl permanente als auch temporäre Installationen macht. Anwendungsbereiche umfassen drahtloses Breitband, private Netzwerke, IoT, Smart Homes, kritische Kommunikation und mehr.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
2× 2,4-5,0-6,0 GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

Steckertyp: SMA-Stecker (5GNR), SMA-Stecker-RP (W-lan 6E/7 ISM)
Kabellänge: 300 cm
Kabeltyp: D302

Installation / Umwelt

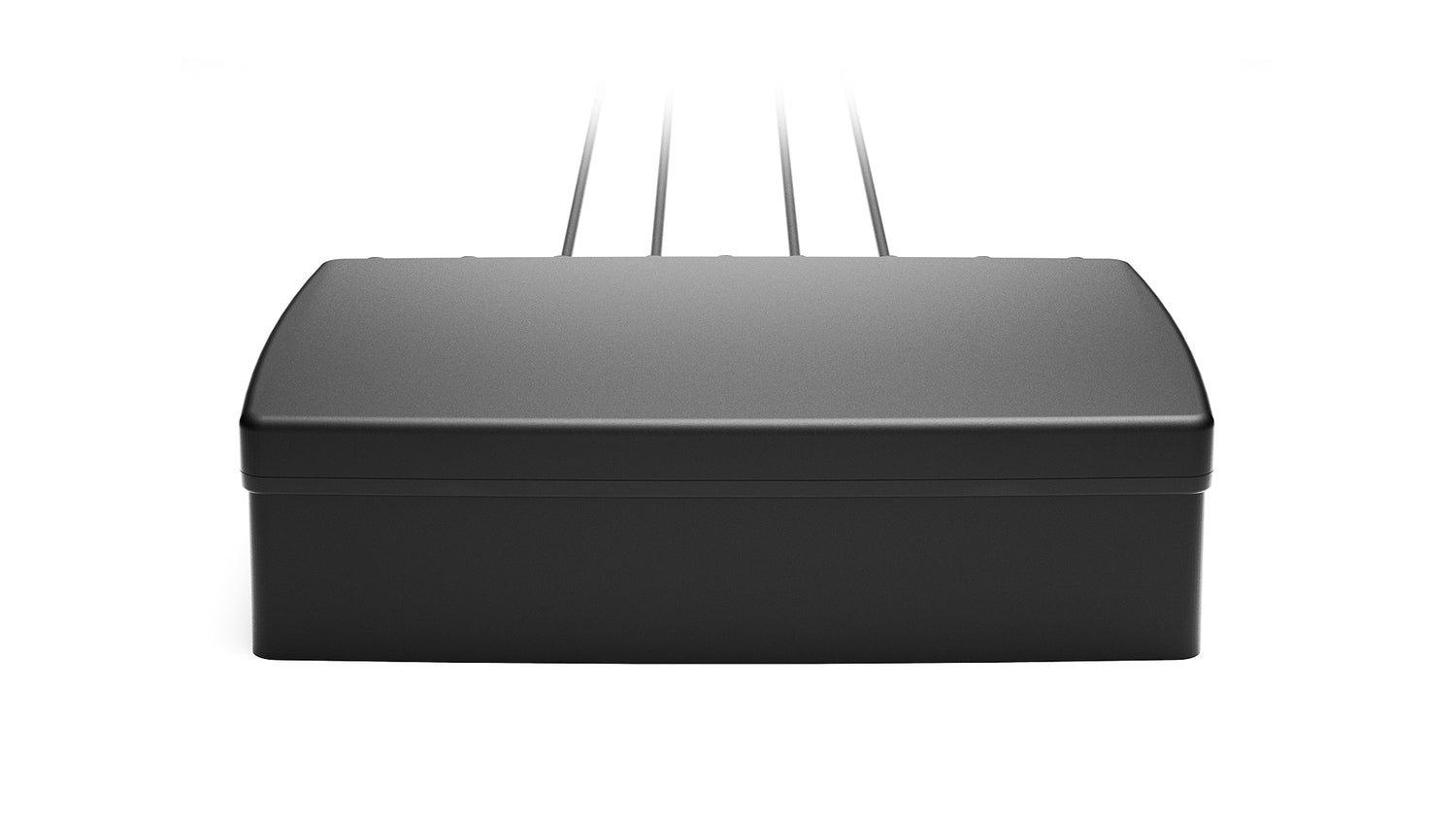

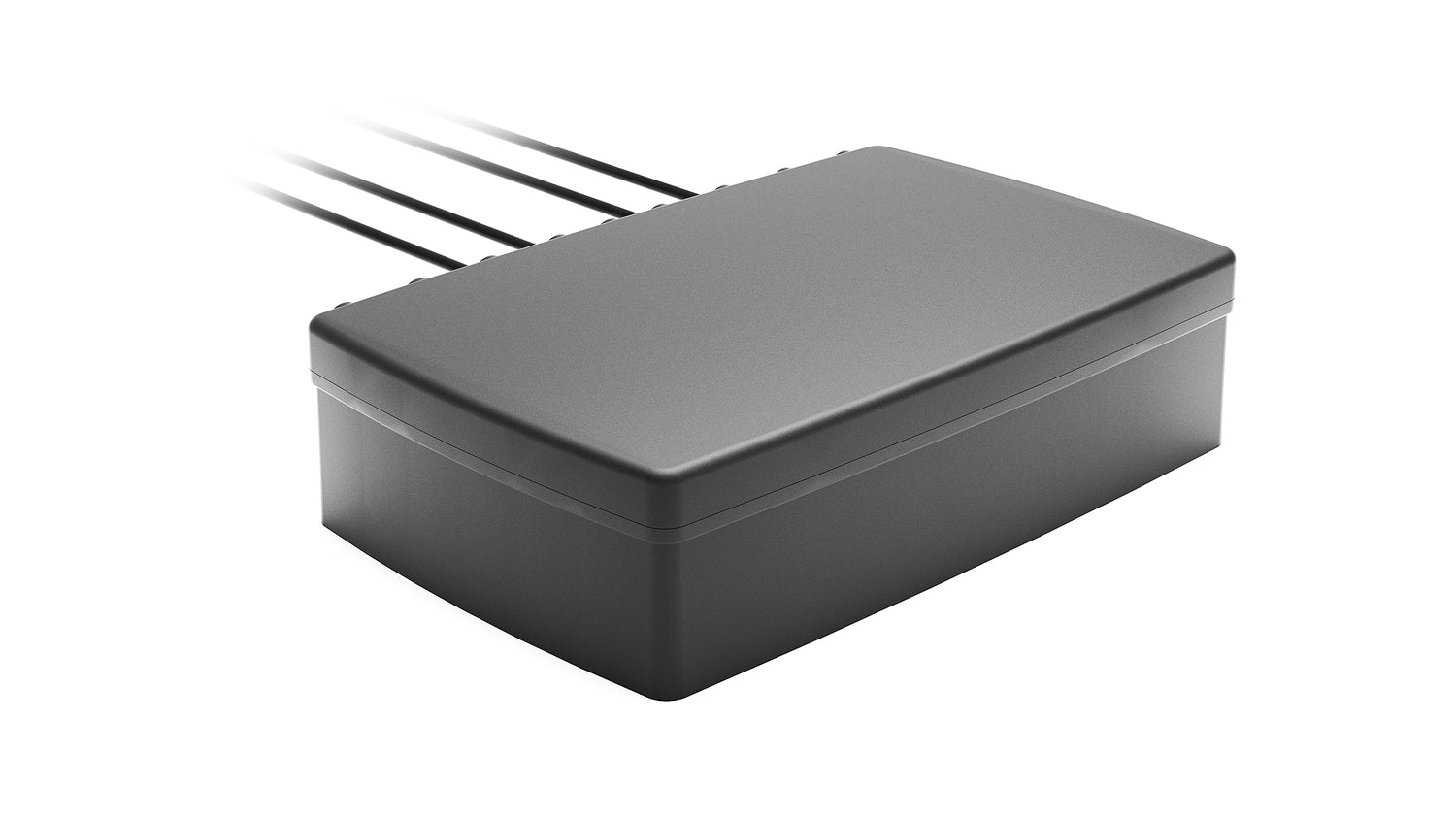

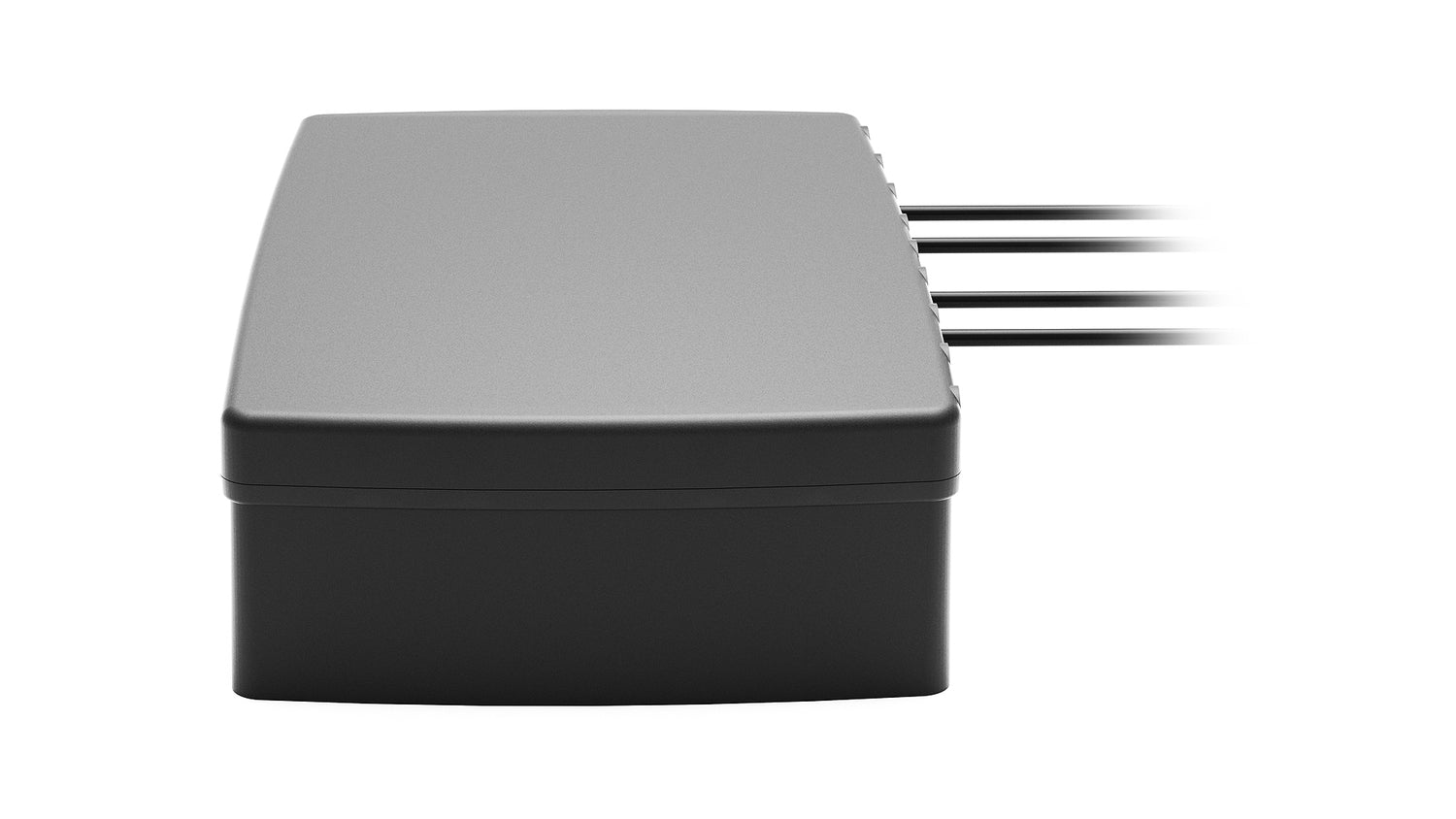

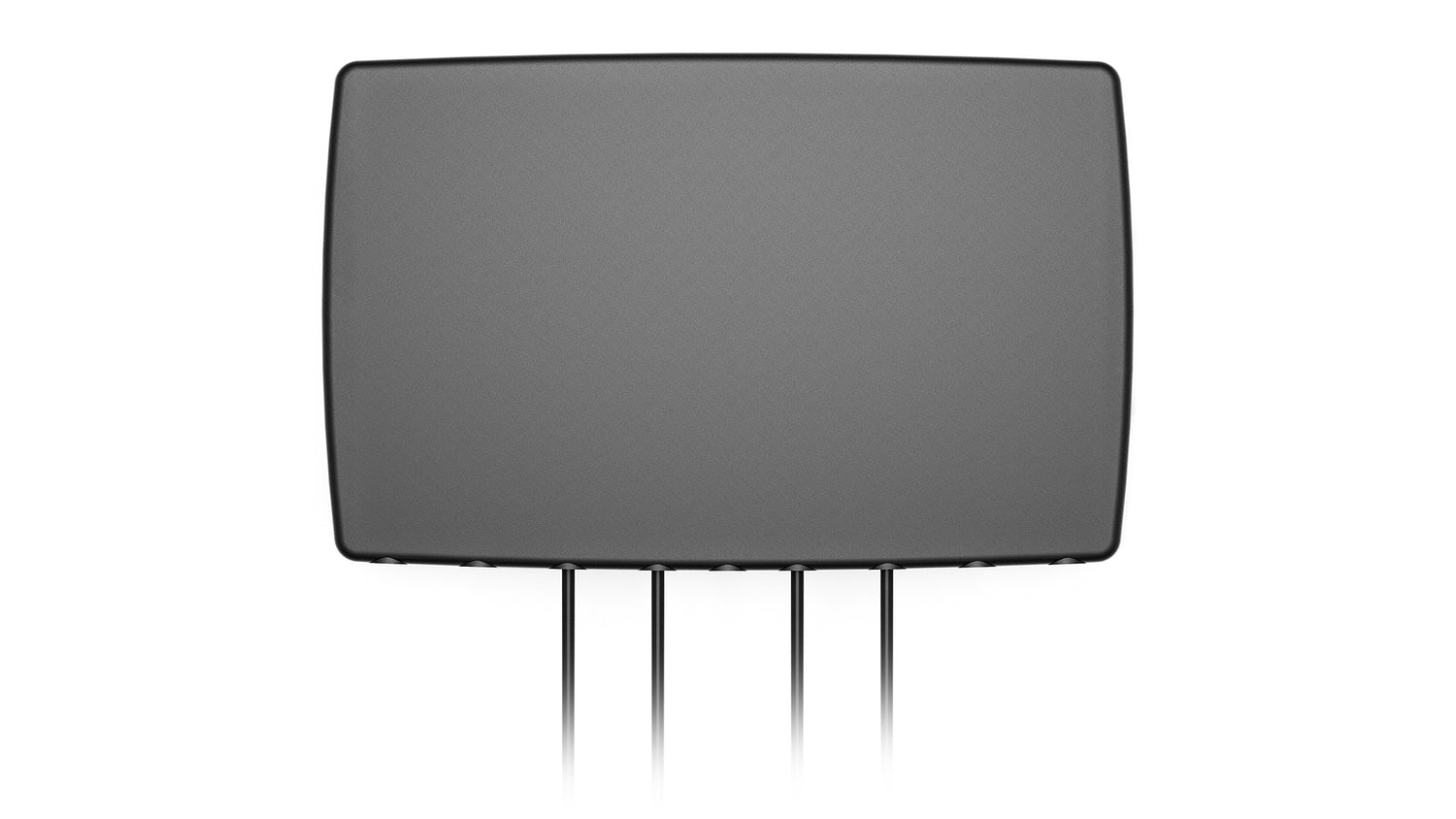

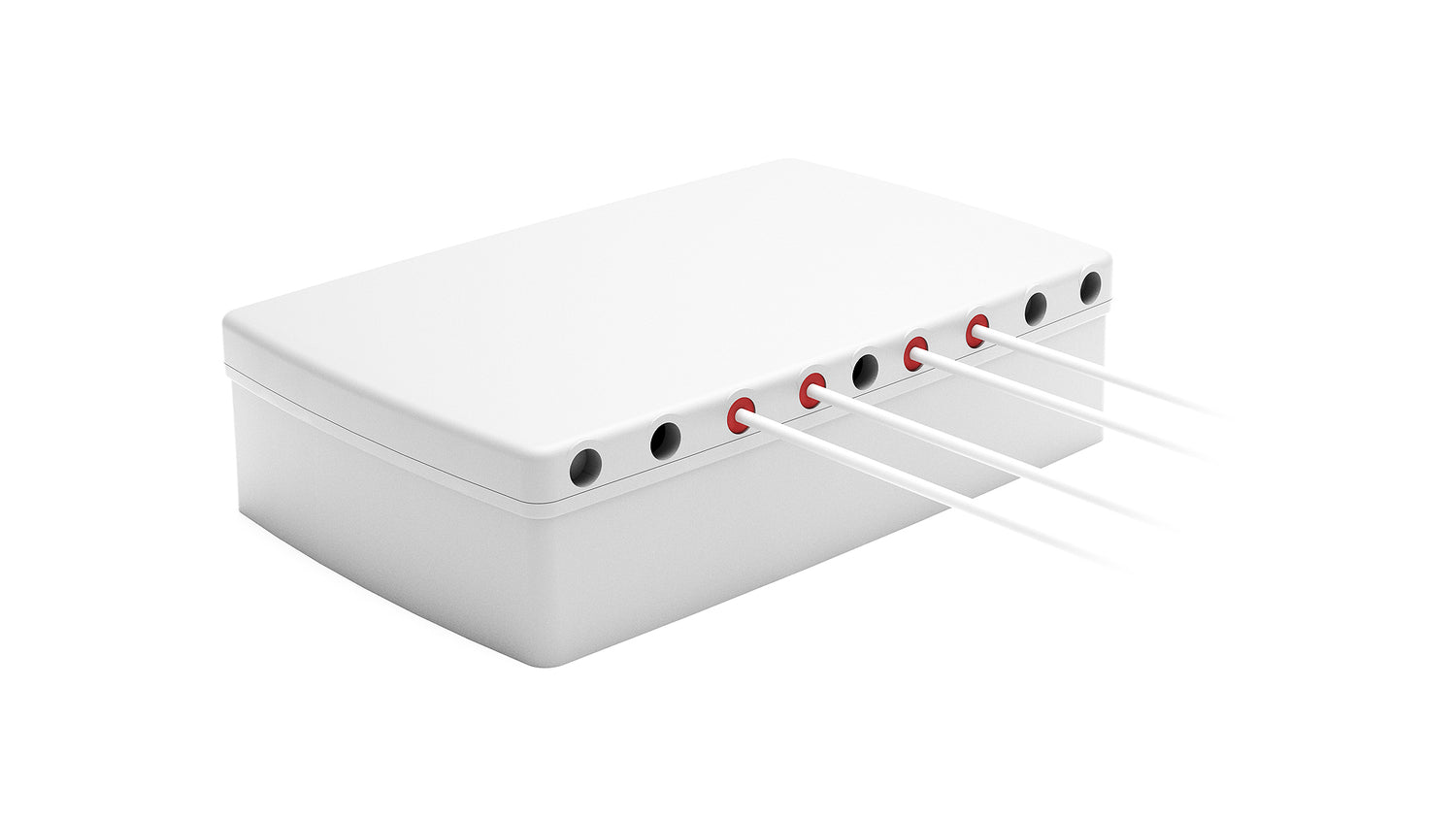

Diese grundflächenunabhängige Antenne kann einfach an jeder Wand montiert werden, was sie zur perfekten Wahl für permanente oder temporäre Anwendungen macht. Das flache Gehäuse misst nur 198 x 127 x 51 mm. Hergestellt aus ASA UV-stabilem Material und mit voller IP67/IP69-Zertifizierung bietet sie Langlebigkeit und den höchsten Schutz gegen Wasser und Feuchtigkeit.

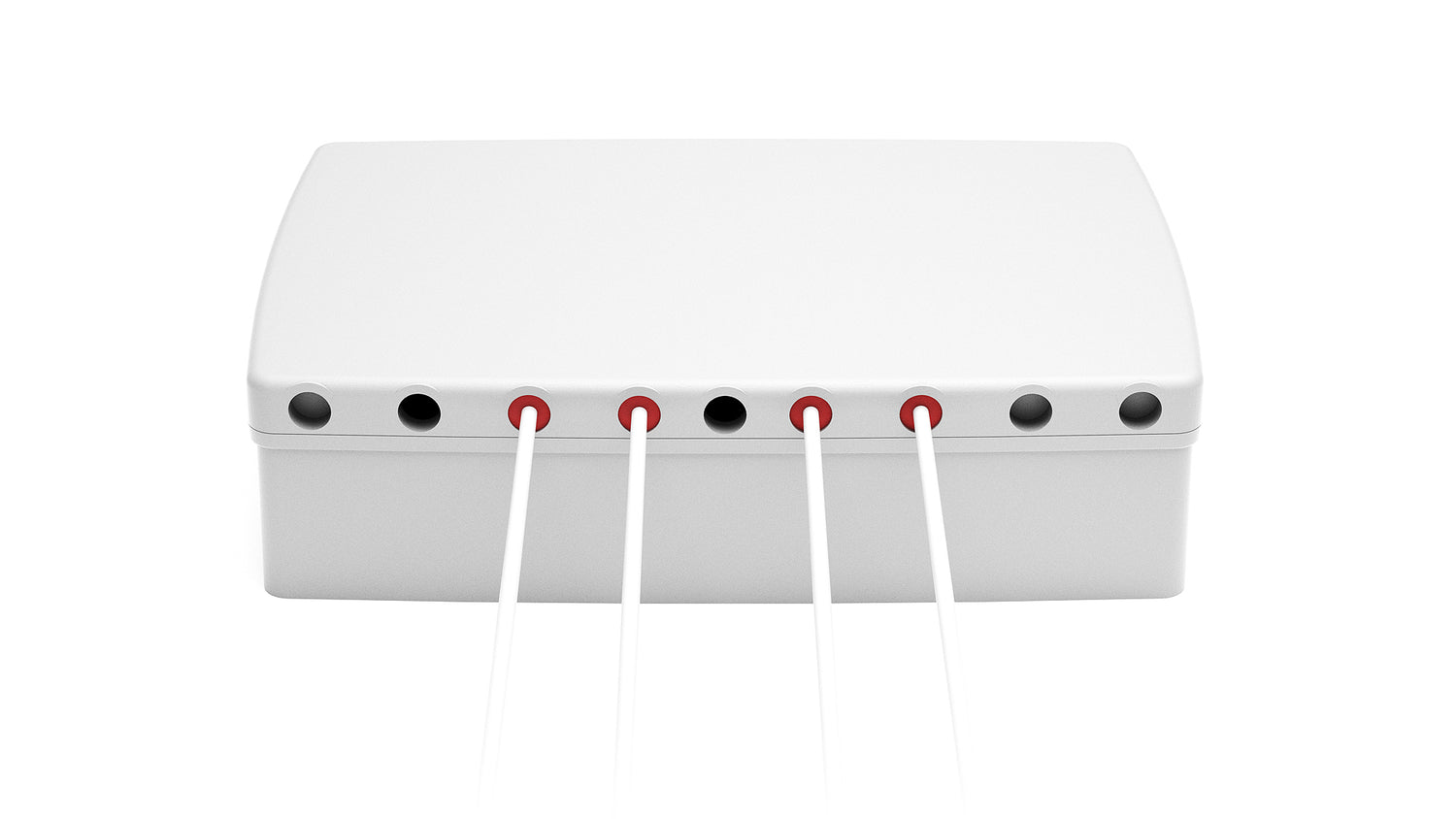

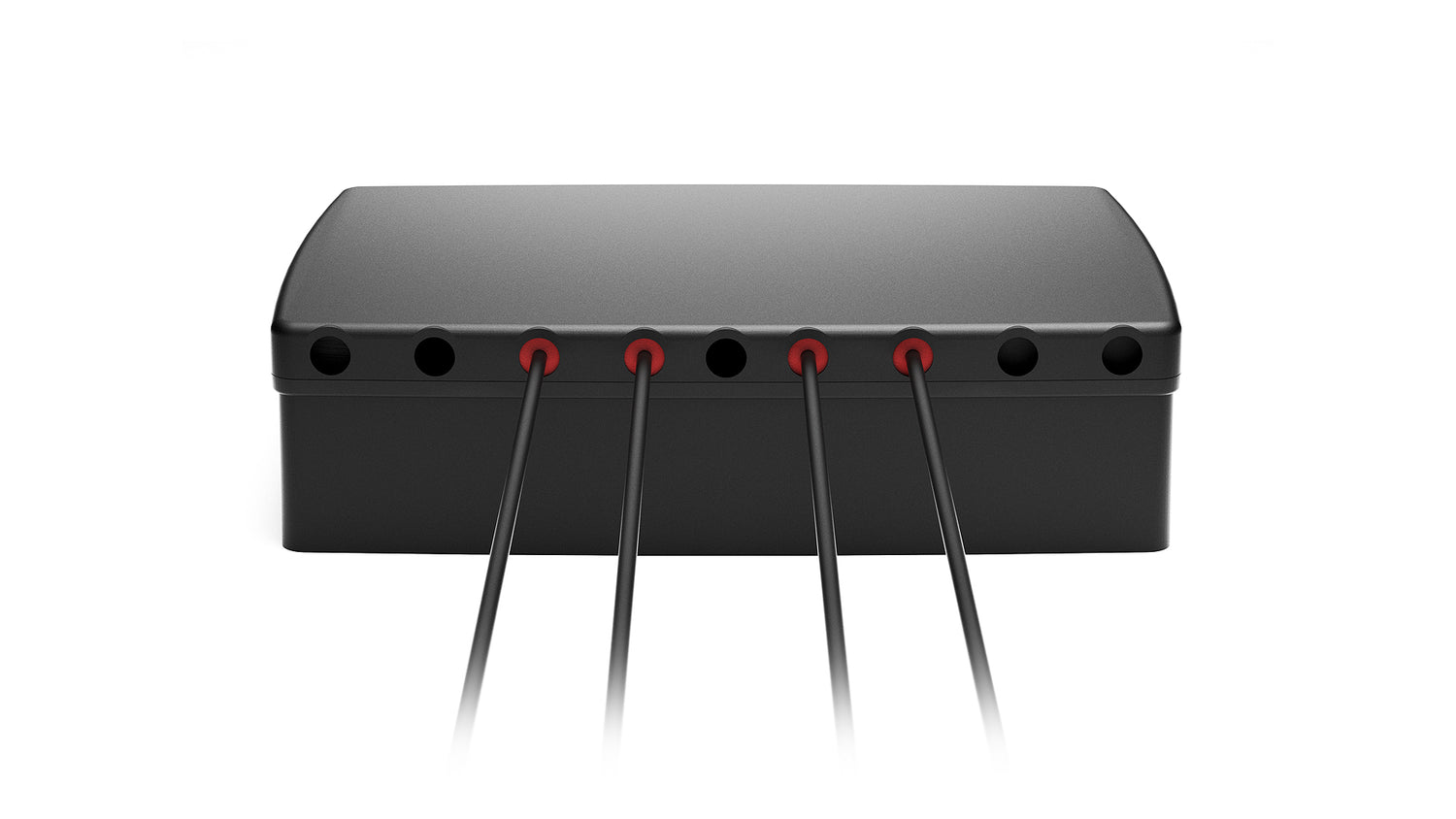

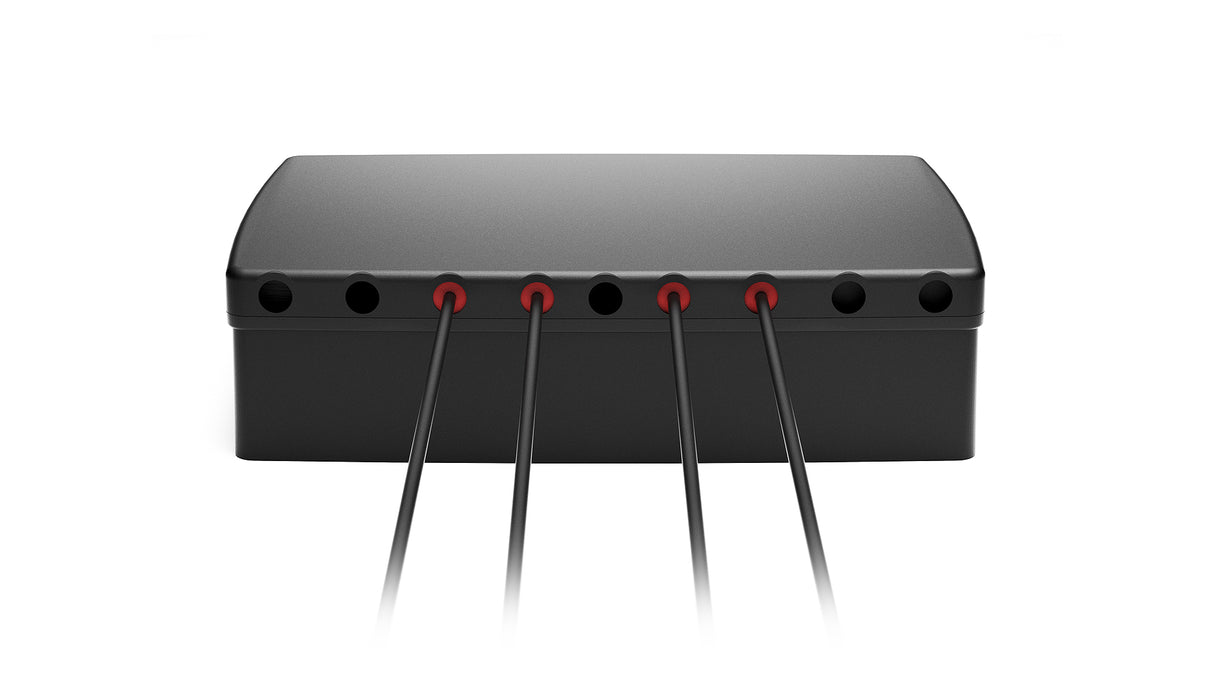

Die Konnektivitäten sind Standard-SMA-Stecker (5GNR)/ SMA-Stecker-RP (W-lan 6E / W-lan 7 ISM) und werden mit 300 cm langen D302-Kabeln (5GNR/W-lan 6E / W-lan 7 ISM) geliefert. Alle Kabel führen von einer Seite des Antennengehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungswünsche zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder individuellen Anforderungen.

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Wandmontage
Kurzstrecken-Drahtlosstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 198 × 127 × 51 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-14,9, ~-14,6, ~-15,3, ~-15,2
VSWR: ~1,6:1, ~1,5:1, ~1,6:1, ~1,4:1
Effizienz (%): ~58,1, ~47,0, ~35,5, ~39,8
Spitzenverstärkung (dBi): ~3,9, ~5,8, ~5,6, ~6,6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-16,2, ~-14,2, ~-14,4, ~-13,2
VSWR: ~1,6:1, ~1,6:1, ~1,6:1, ~1,6:1
Effizienz (%): ~58,0, ~46,7, ~35,8, ~36,7
Spitzenverstärkung (dBi): ~3,4, ~5,8, ~5,3, ~5,7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,7:1, ~1,7:1, ~1,8:1
Effizienz (%): ~38,7, ~32,2, ~42,6
Spitzenverstärkung (dBi): ~6,1, ~4,5, ~3,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,3:1, ~1,6:1, ~1,2:1
Effizienz (%): ~38,9, ~35,5, ~45,7
Spitzenverstärkung (dBi): ~2,7, ~2,3, ~3,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4H85Hc-B15H","title":"Stellar 4-in-1 2× 5GNR MIMO und 2× W-lan 6E / W-lan 7 MIMO Wandmontageantenne","mountingType":"Wandmontage","ipRating":"IP67/IP69","dimensions_mm":"198 × 127 × 51","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-14.9","vswr":"~1.6:1","efficiency_percent":"~58.1","peakGain_dbi":"~3.9","averageGain_db":"~-2.4"},{"range_mhz":"1427-2690","returnLoss_db":"~-14.6","vswr":"~1.5:1","efficiency_percent":"~47.0","peakGain_dbi":"~5.8","averageGain_db":"~-3.3"},{"range_mhz":"3300-5000","returnLoss_db":"~-15.3","vswr":"~1.6:1","efficiency_percent":"~35.5","peakGain_dbi":"~5.6","averageGain_db":"~-4.6"},{"range_mhz":"5150-5925","returnLoss_db":"~-15.2","vswr":"~1.4:1","efficiency_percent":"~39.8","peakGain_dbi":"~6.6","averageGain_db":"~-4.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-16.2","vswr":"~1.6:1","efficiency_percent":"~58.0","peakGain_dbi":"~3.4","averageGain_db":"~-2.6"},{"range_mhz":"1427-2690","returnLoss_db":"~-14.2","vswr":"~1.6:1","efficiency_percent":"~46.7","peakGain_dbi":"~5.8","averageGain_db":"~-3.5"},{"range_mhz":"3300-5000","returnLoss_db":"~-14.4","vswr":"~1.6:1","efficiency_percent":"~35.8","peakGain_dbi":"~5.3","averageGain_db":"~-4.4"},{"range_mhz":"5150-5925","returnLoss_db":"~-13.2","vswr":"~1.6:1","efficiency_percent":"~36.7","peakGain_dbi":"~5.7","averageGain_db":"~-4.1"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan 1 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.7:1","efficiency_percent":"~38.7","peakGain_dbi":"~6.1","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.7:1","efficiency_percent":"~32.2","peakGain_dbi":"~4.5","averageGain_db":null},{"range_mhz":"5925-7125","returnLoss_db":null,"vswr":"~1.8:1","efficiency_percent":"~42.6","peakGain_dbi":"~3.2","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan 2 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.3:1","efficiency_percent":"~38.9","peakGain_dbi":"~2.7","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.6:1","efficiency_percent":"~35.5","peakGain_dbi":"~2.3","averageGain_db":null},{"range_mhz":"5925-7125","returnLoss_db":null,"vswr":"~1.2:1","efficiency_percent":"~45.7","peakGain_dbi":"~3.2","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Stecker","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Stecker","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"W-lan 1","type":"SMA-Stecker","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"W-lan 2","type":"SMA-Stecker","cableType":"LL100","cableLength_mm":3000}]}
