2J  |  Artikelnummer: 2J4H86MGFm

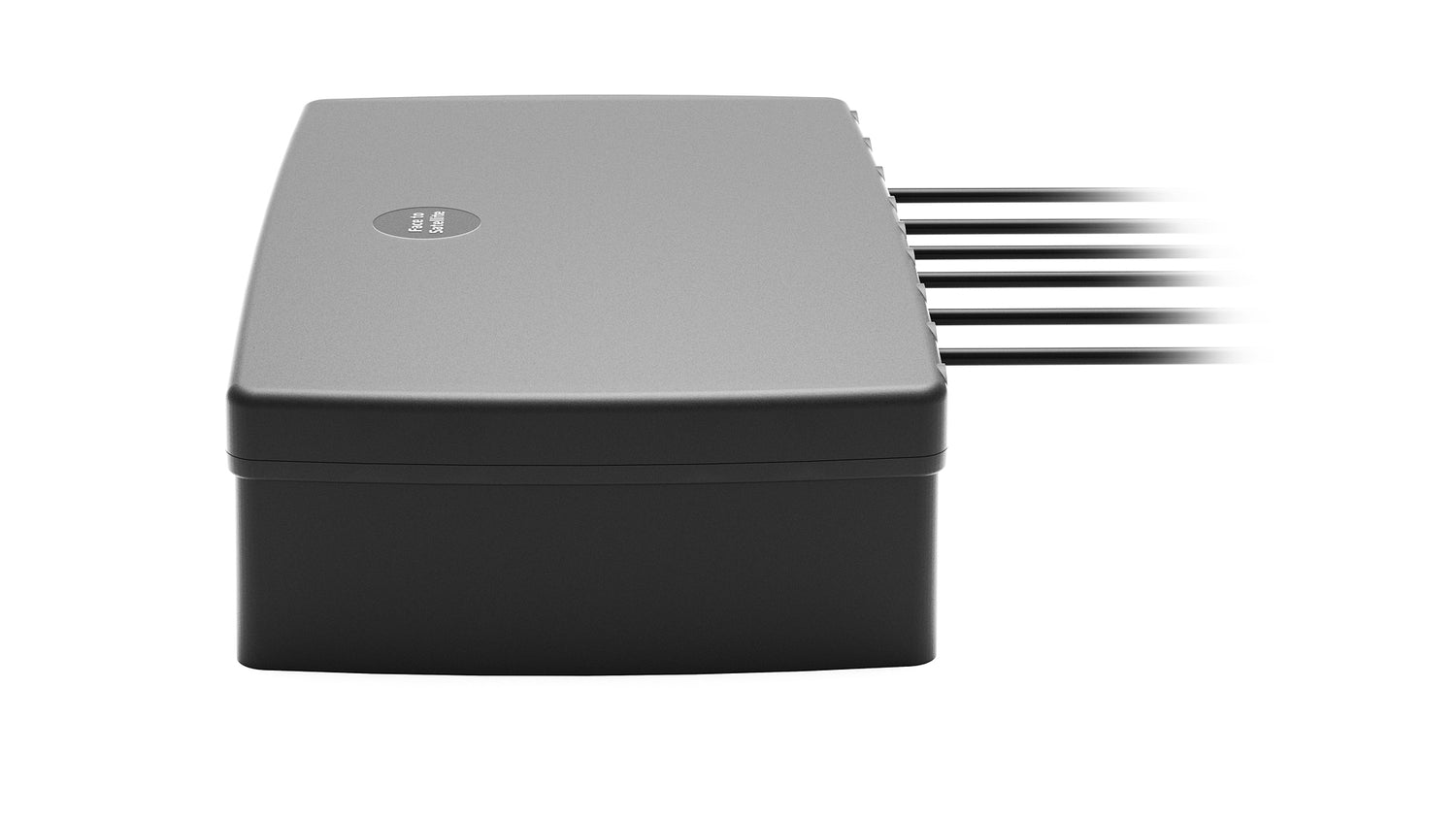

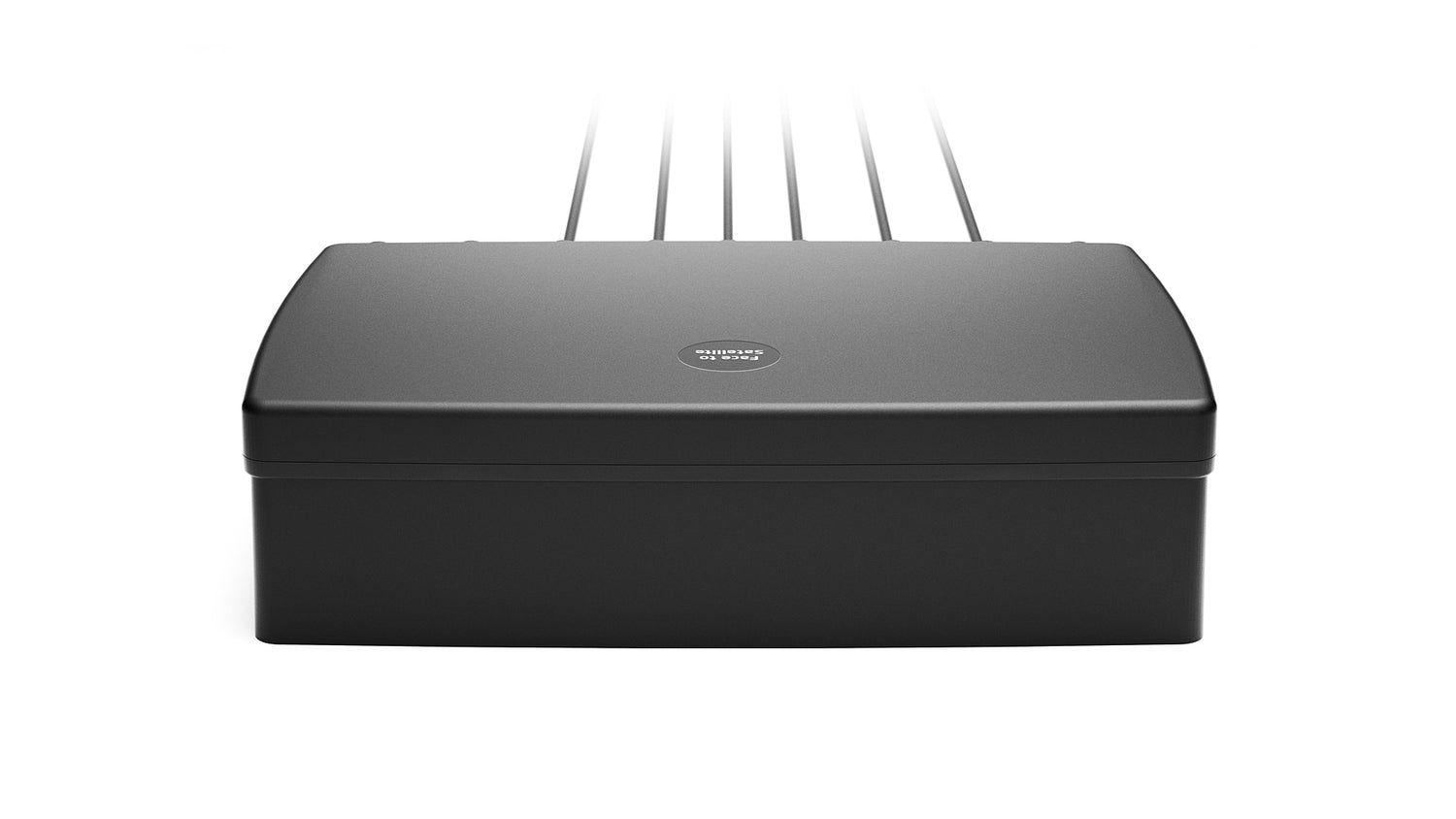

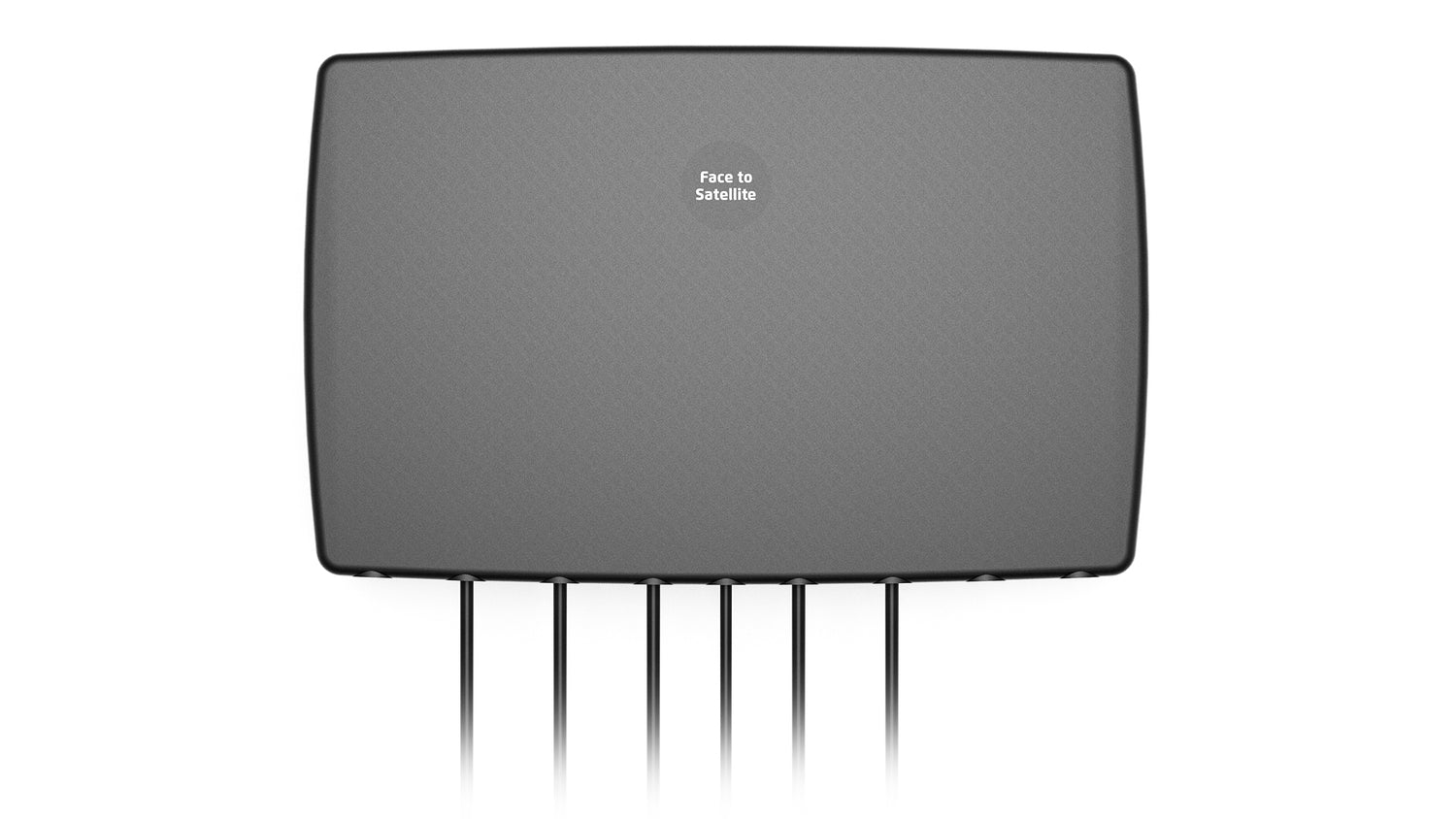

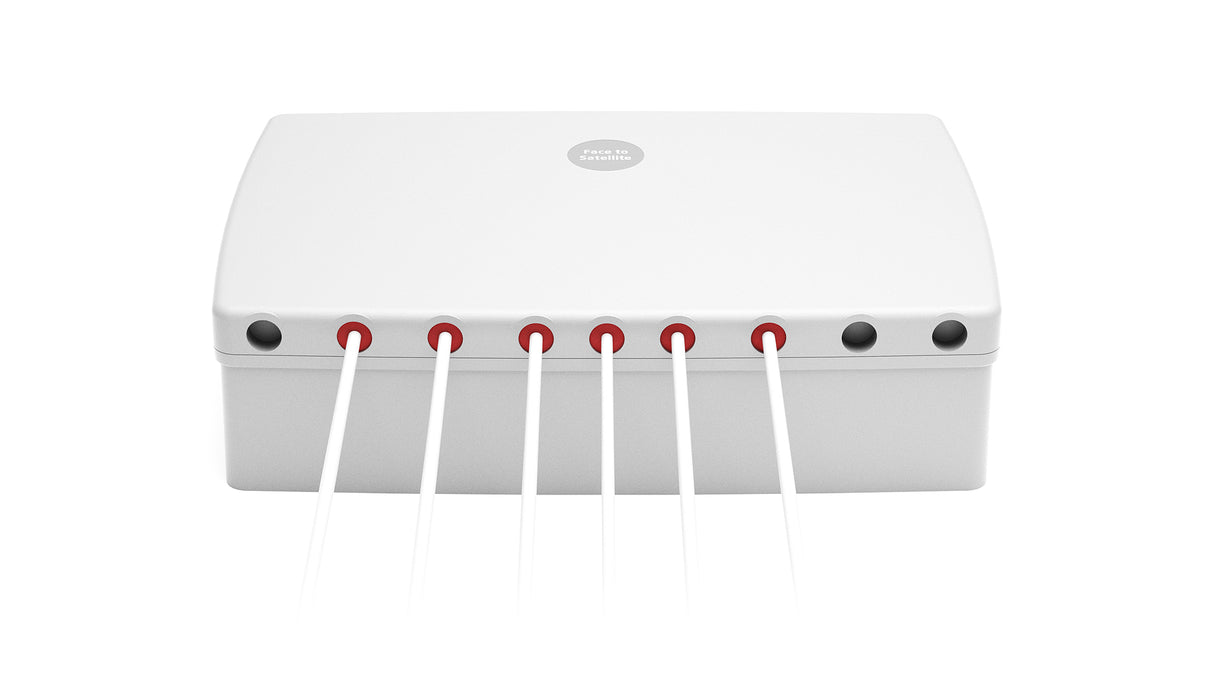

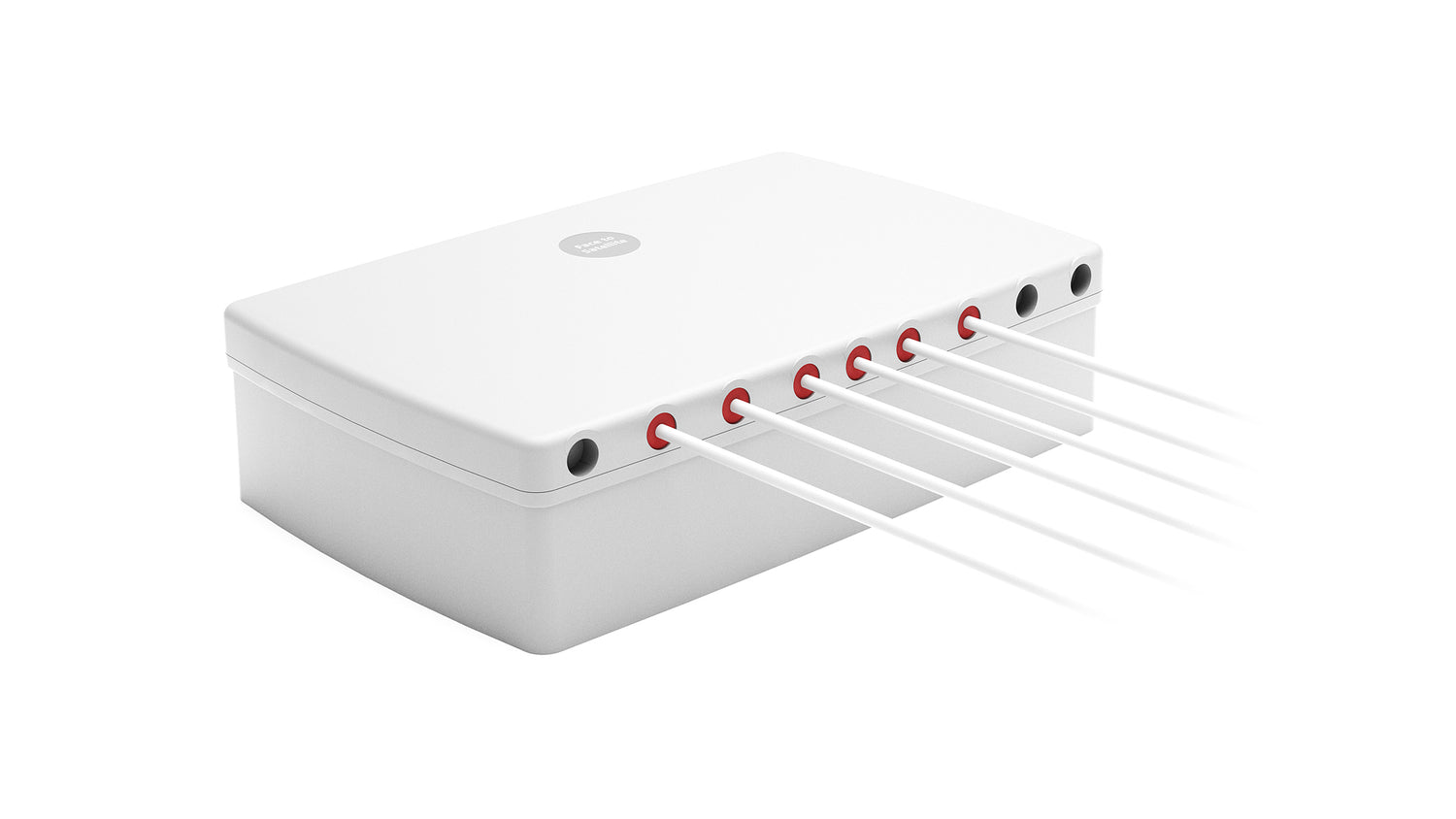

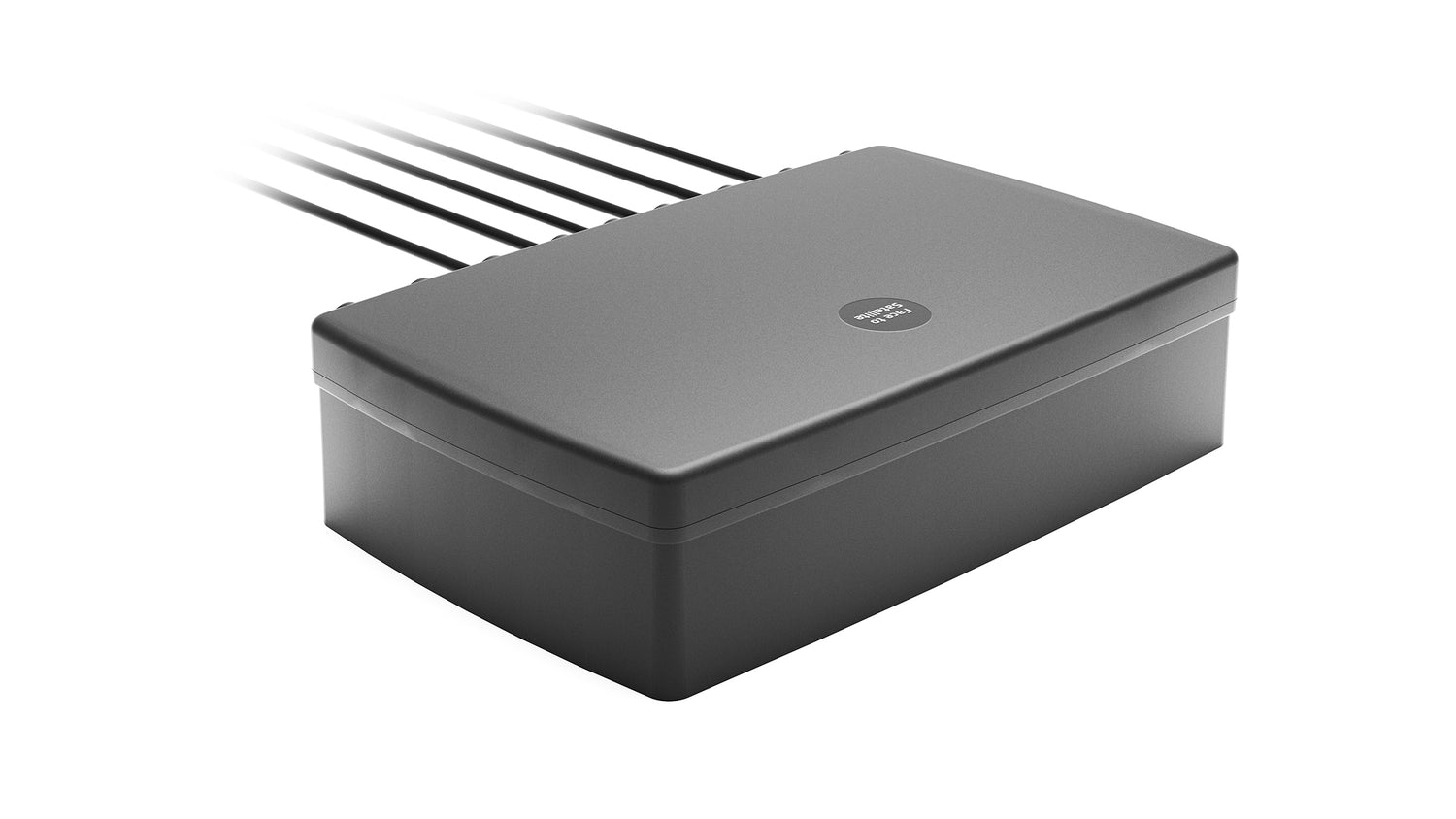

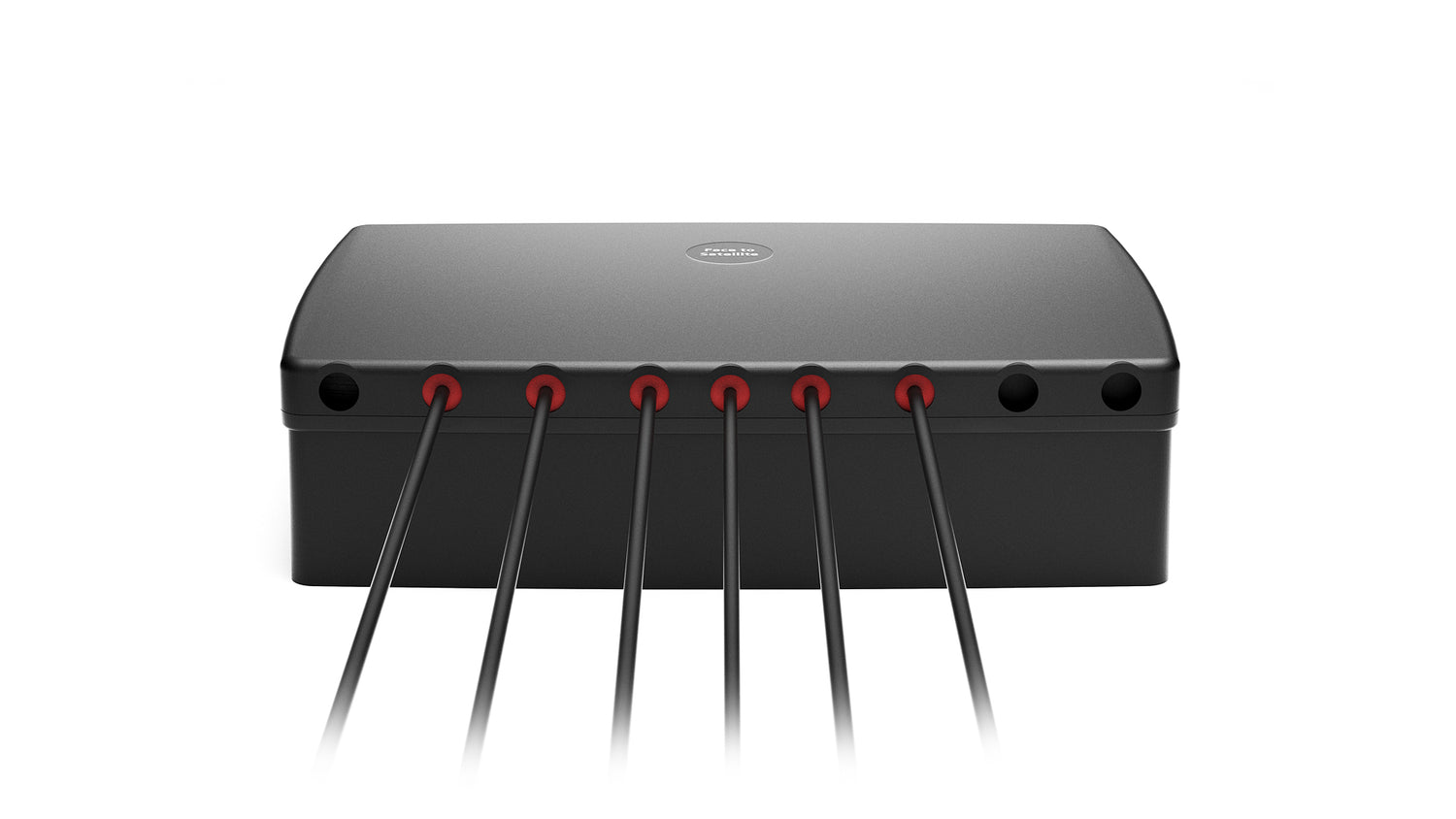

2J4H86MGFm 5G, GNSS, Wi-Fi 6E/7, ISM Magnetische Montageantenne 6-in-1 SMA-M/RPSMA-M 300cm IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrakompakte 6-in-1 Magnetische Halterung Antenne bietet leistungsstarke Konnektivität über 5G, W-lan 6E/7, ISM und GNSS-Bänder. Ihr flaches Design ist 55 % kleiner als vergleichbare Lösungen und ideal für platzbeschränkte Installationen. Die Antenne unterstützt MIMO für Mobilfunk und W-lan und gewährleistet robuste Datenübertragung und zuverlässige Verbindungen selbst in anspruchsvollen Umgebungen. Entwickelt für anspruchsvolle Anwendungen eignet sie sich für öffentliche Sicherheit, Transport, Automotive, Industrie und kommerzielle Einsätze, bei denen konsistente, schnelle drahtlose Verbindungen und präzise Navigation entscheidend sind.

  • Ultrabreitband-Abdeckung für 5GNR, 4GLTE, W-lan 6E/7 und GNSS
  • Aktives GNSS mit Vorfilter und ESD-Schutz
  • Bodenunabhängig für flexible Installation
  • Robustes ASA UV-stabiles Gehäuse mit IP67/IP69 Schutz
  • Ideal für mobile Netzwerke, Flottenmanagement, IoT und kritische Kommunikation

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
3× 2,4-5,0-6,0 GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: SMA-Stecker (5GNR & GNSS), RPSMA-Stecker (W-lan 6E/7 ISM)
  • Kabellänge: 300 cm
  • Kabeltyp: D302 (5GNR/W-lan 6E/7 ISM), LL100 (GNSS)

Installation / Umwelt

Diese bodenunabhängige Antenne kann einfach mit der robusten Magnetischen Halterung auf Metalloberflächen wie Fahrzeugen und Metallgebäuden für permanente oder temporäre Anwendungen installiert werden. Wir bieten diese Antenne auch mit Klebe- und Schraubmontage an, siehe Produkt 2J4H86PCFf und 2J6B86BCFf für weitere Details. Das flache Gehäuse misst nur 198 x 126 x 50,7 mm und ist damit 55 % kleiner als jede andere Antenne auf dem Markt. Hergestellt aus ASA UV-stabilem Material und mit voller IP67/IP69-Zertifizierung bietet sie Haltbarkeit und den höchsten Schutz gegen Wasser und Feuchtigkeit. Diese Antenne ist in Schwarz oder Weiß erhältlich.
2J4H86MGFm Konnektivitäten sind standardmäßig SMA-Stecker (5GNR & GNSS)/ SMA-Stecker-RP (W-lan 6E / W-lan 7 ISM) und werden mit 300 cm langen D302 (5GNR/W-lan 6E / W-lan 7 ISM)/ LL100 (GNSS) Kabeln geliefert. Alle Kabel führen von einer Seite des Antennen-Gehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungswünsche zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder Anpassungsanforderungen.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, SigFox, LoRa
Montage: Magnetische Halterung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 198 × 127 × 51 mm

Connection 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-16,3, ~-14,9, ~-13,1, ~-12,9
VSWR: ~1,5:1, ~1,5:1, ~1,7:1, ~1,7:1
Effizienz (%): ~58,0, ~49,4, ~32,3, ~32,1
Spitzenverstärkung (dBi): ~3,2, ~5,2, ~4,5, ~4,5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Connection 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-14,9, ~-14,6, ~-15,3, ~-15,2
VSWR: ~1,6:1, ~1,5:1, ~1,6:1, ~1,4:1
Effizienz (%): ~58,1, ~47,0, ~35,5, ~39,8
Spitzenverstärkung (dBi): ~3,9, ~5,8, ~5,6, ~6,6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Connection 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,6:1, ~1,5:1, ~1,6:1
Effizienz (%): ~31,1, ~22,8, ~31,1
Spitzenverstärkung (dBi): ~4,6, ~3,3, ~4,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Connection 4 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,7:1, ~1,7:1, ~1,8:1
Effizienz (%): ~37,7, ~31,2, ~42,6
Spitzenverstärkung (dBi): ~6,1, ~4,5, ~3,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Connection 5 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,3:1, ~1,6:1, ~1,2:1
Effizienz (%): ~37,9, ~34,5, ~44,7
Spitzenverstärkung (dBi): ~2,7, ~2,3, ~3,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Connection 6 - GPS/GLONASS/BeiDou

Standards: GPS, GLONASS, BeiDou, QZSS, Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Passive Verstärkung (dBi): ~4,2, ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerbanddämpfung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen
