2J  |  Artikelnummer: 2J4H86PGFa

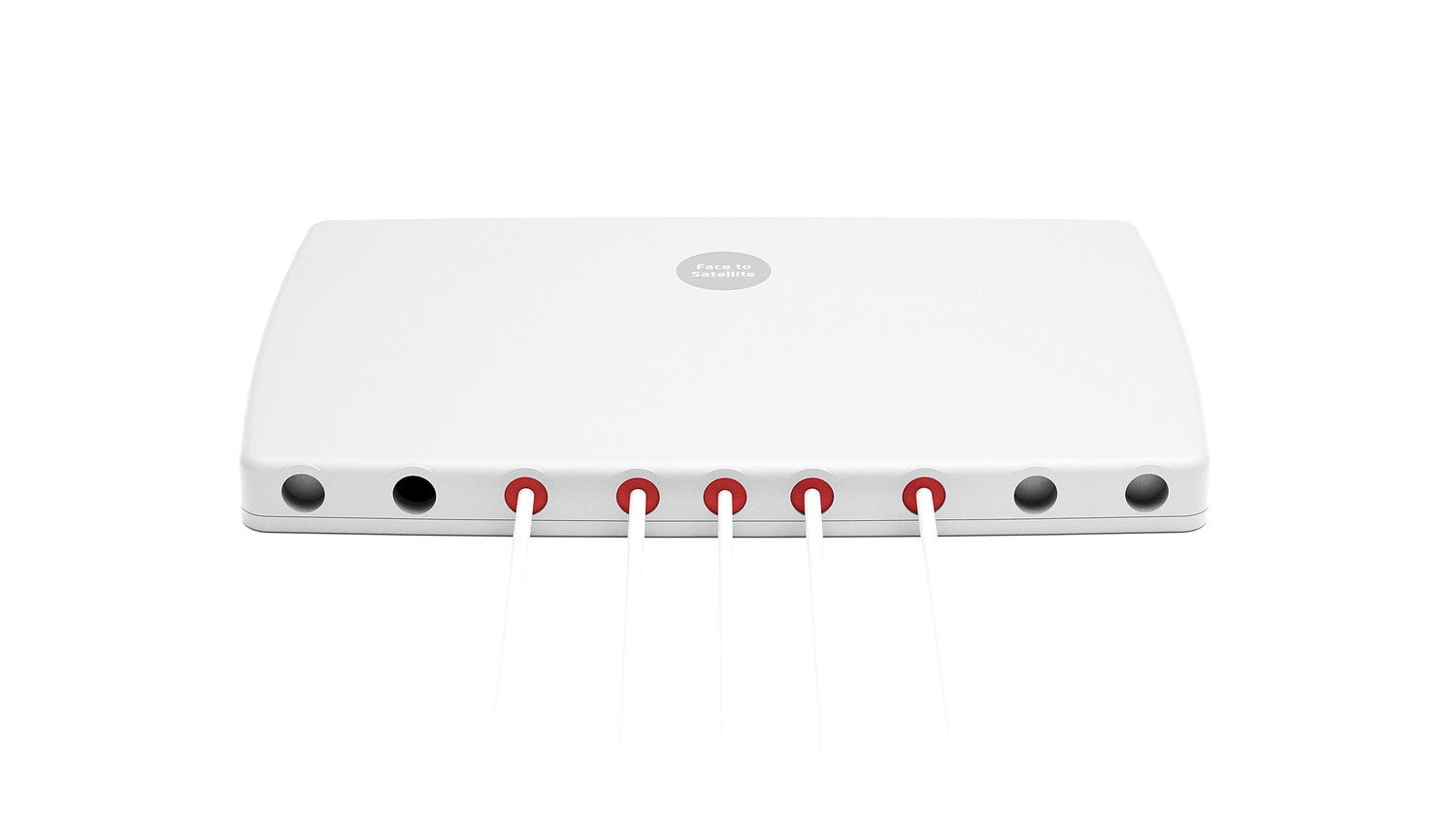

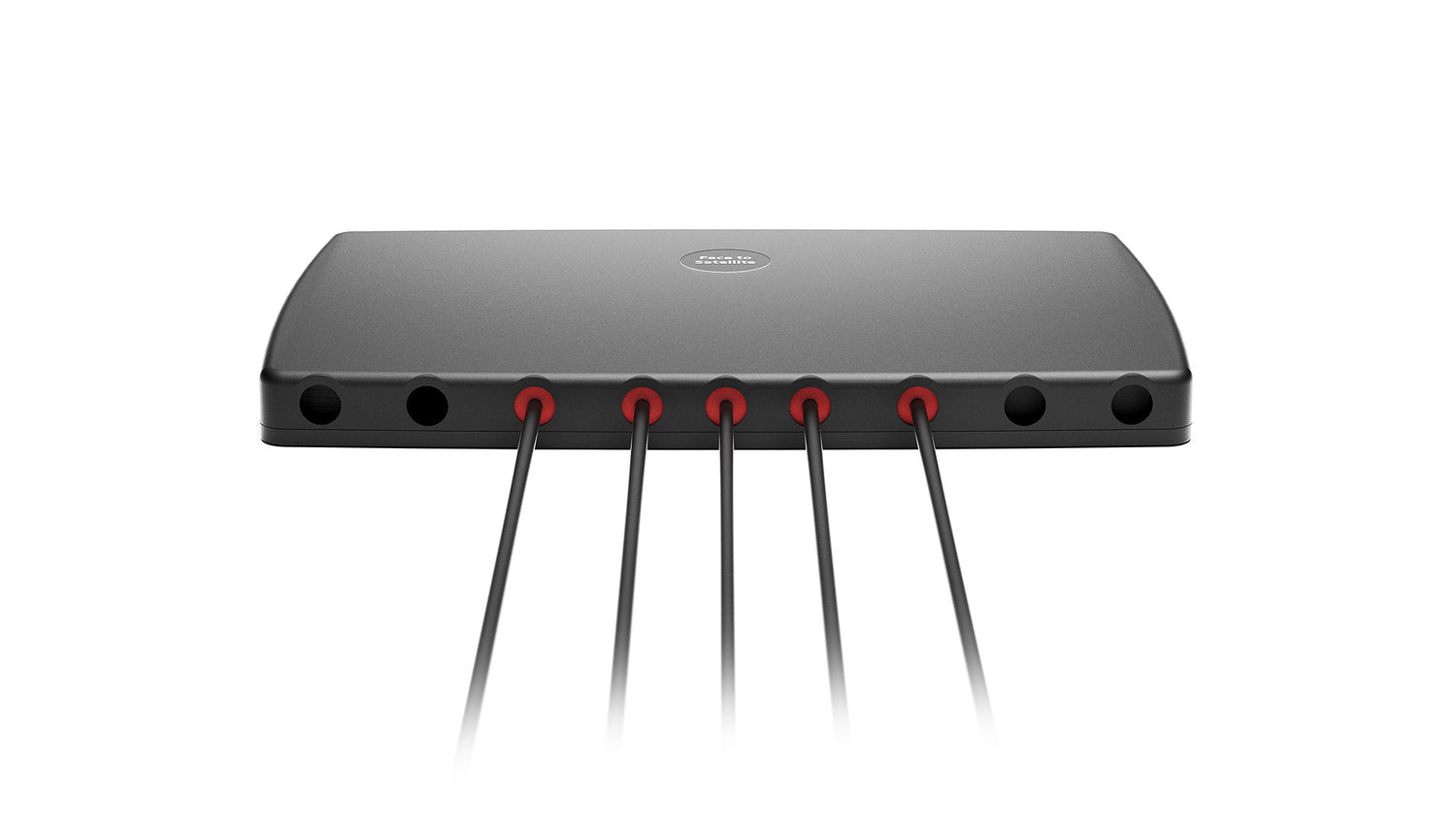

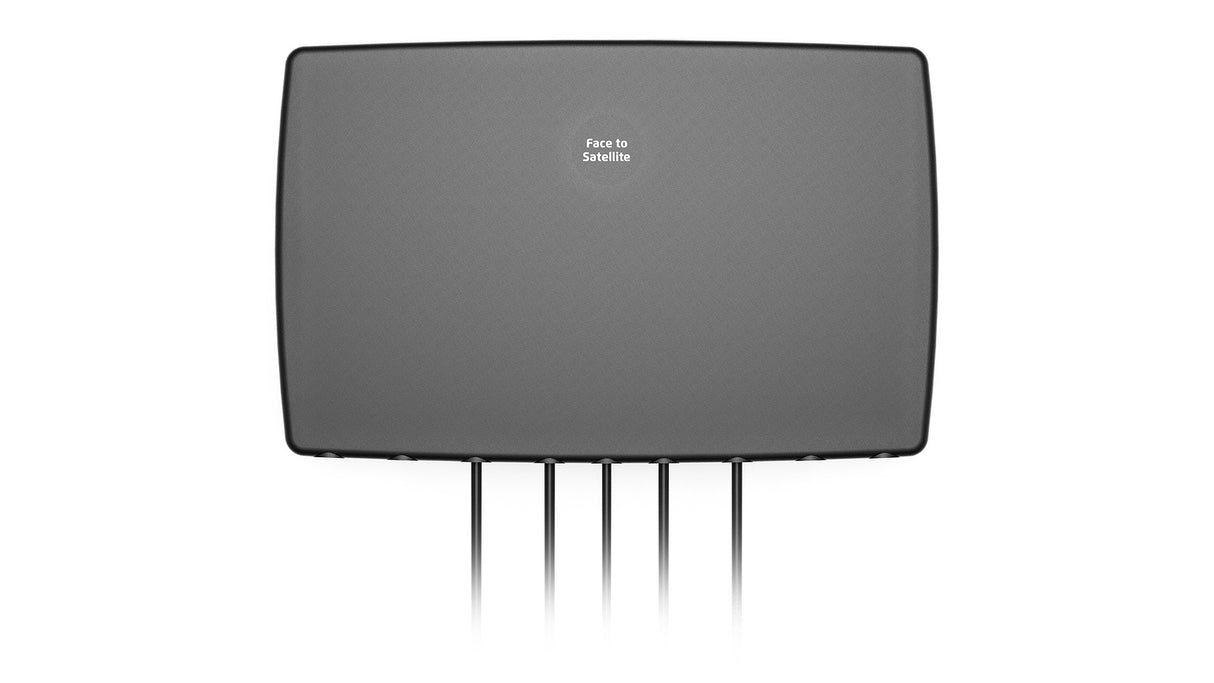

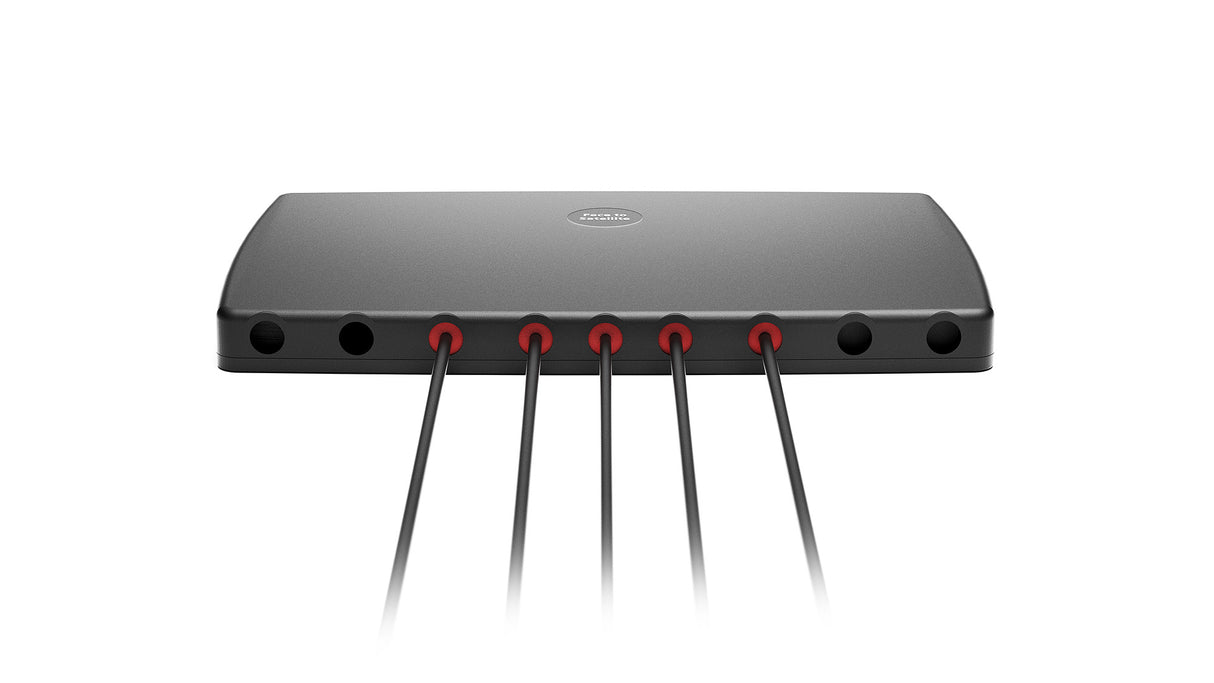

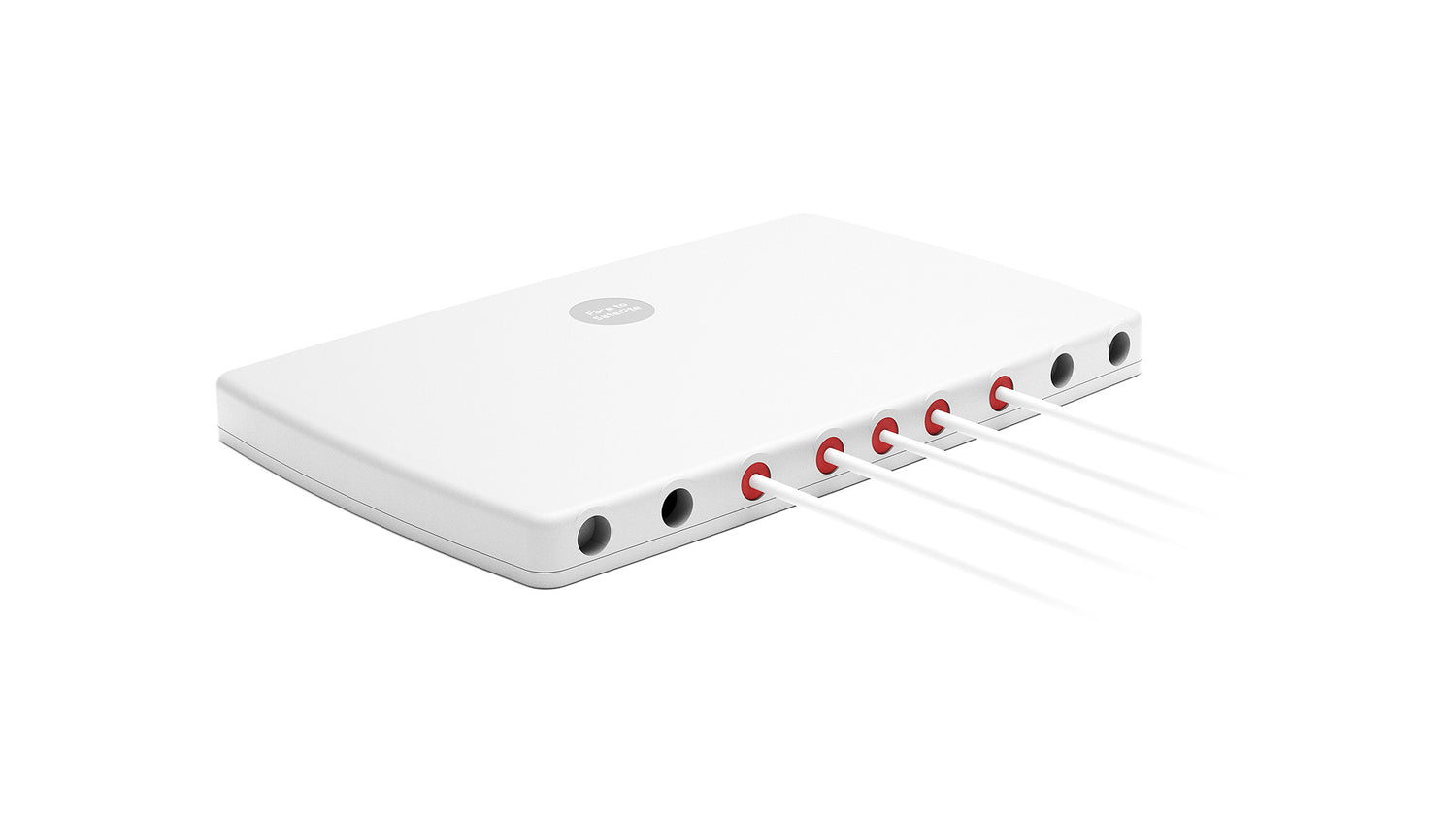

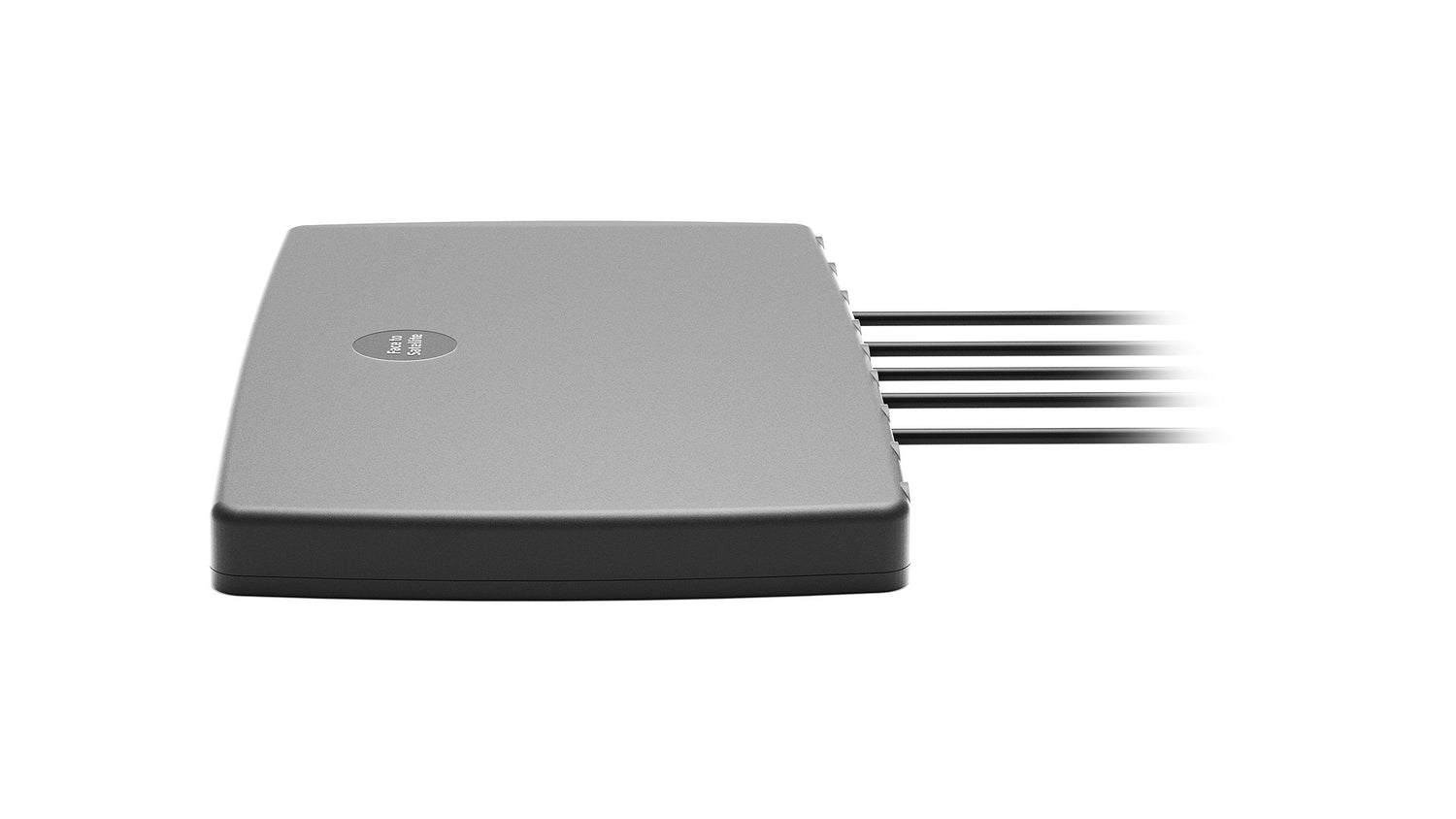

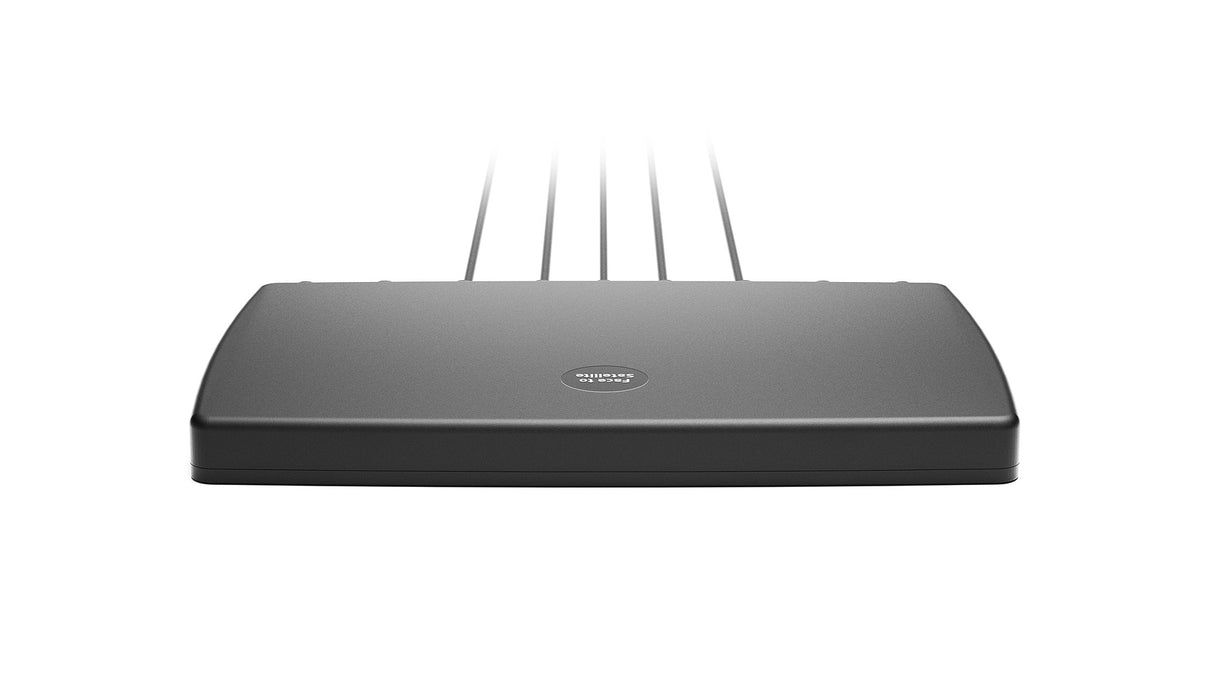

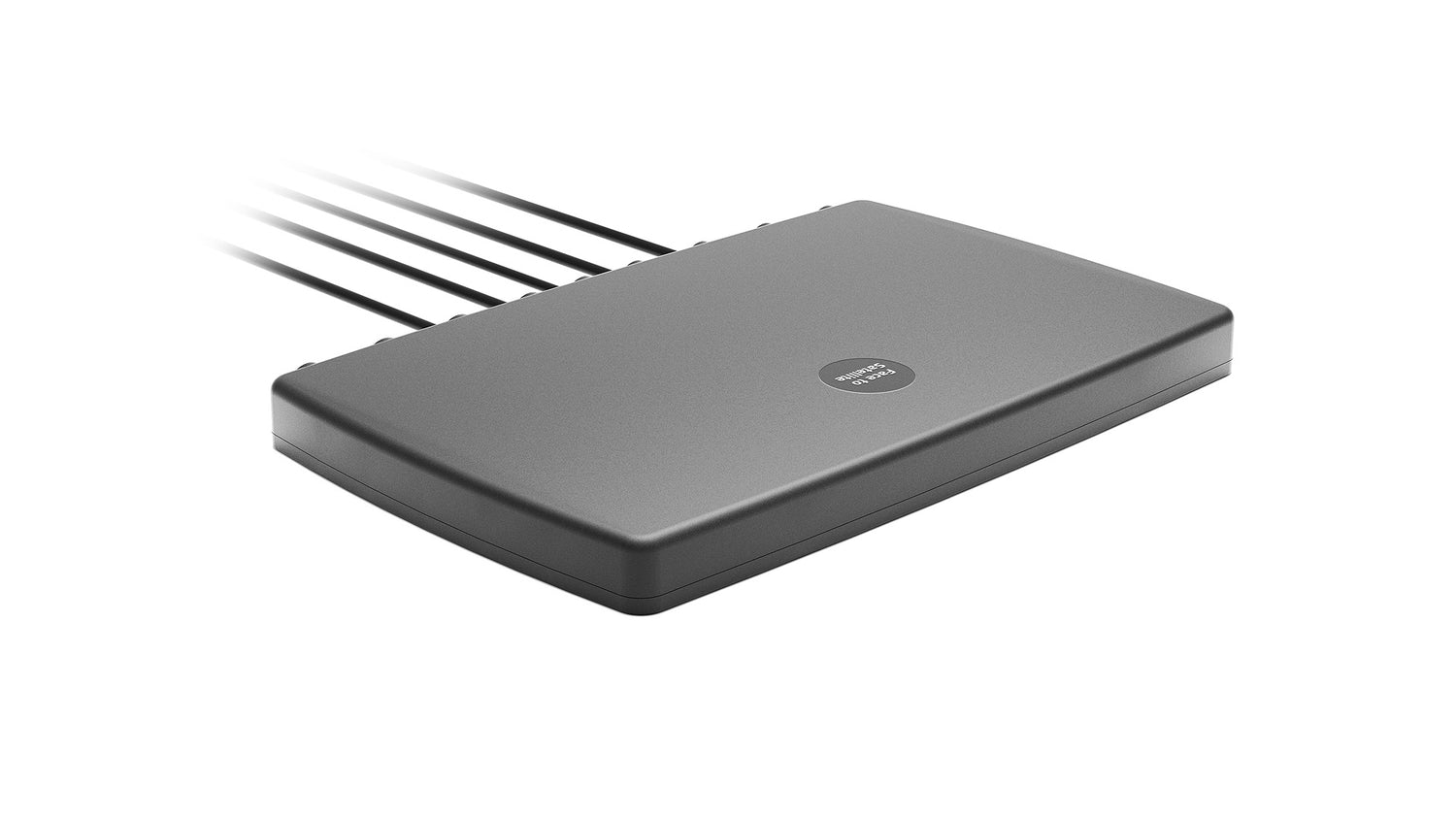

2J4H86PGFa 5G, GNSS, Wi-Fi 6E/7, ISM Klebehalterung Antenne 5-in-1 SMA-M/RPSMA-M 300cm

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultra-kompakte 5-in-1-Antenne bietet fortschrittliche Konnektivität für 5G, W-lan 6E/7, ISM und GNSS-Anwendungen. Ihr flaches Design mit Klebemontage ist 55 % kleiner als vergleichbare Lösungen und ideal für Installationen mit begrenztem Platz. Entwickelt für hohe Leistung, gewährleistet sie zuverlässige Signalstärke, hohe Effizienz und robuste Navigationsgenauigkeit über einen weiten Frequenzbereich. Die Antenne eignet sich für anspruchsvolle Umgebungen in den Bereichen öffentliche Sicherheit, Verkehr, Automobil, Industrie und Handel und unterstützt nahtlos drahtloses Breitband, private Netzwerke und präzises Tracking.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2,4-5,0-6,0 GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: SMA-Stecker (5GNR & GNSS), RPSMA-Stecker (W-lan 6E/7 ISM)
  • Kabellänge: 300 cm
  • Kabeltyp: D302 (5GNR/W-lan 6E/7 ISM), LL100 (GNSS)

Installation / Umweltbedingungen

Diese bodenunabhängige Antenne kann mit einem einfach abziehbaren Klebemontage-Aufkleber auf jeder Art von nichtmetallischer Oberfläche montiert werden, was sie ideal für temporäre Installationen macht. Das flache Gehäuse misst nur 198 x 127 x 15,7 mm und ist damit 55 % kleiner als jede andere Antenne auf dem Markt. Hergestellt aus ASA UV-stabilem Material und mit voller IP67/IP69-Zertifizierung bietet sie Langlebigkeit und den höchsten Schutz gegen Wasser und Feuchtigkeit. Diese Antenne ist in Schwarz oder Weiß erhältlich.
2J4H86PGFa Konnektivitäten sind standardmäßig SMA-Stecker (5GNR & GNSS)/ SMA-Stecker-RP (W-lan 6E / W-lan 7 ISM) und werden mit 300 cm langen D302 (5GNR/W-lan 6E / W-lan 7 ISM)/ LL100 (GNSS) Kabeln geliefert. Alle Kabel führen von einer Seite des Antennengehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungswünsche zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder individuellen Anforderungen.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Position: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 198 × 127 × 15,7 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-13,2, ~-15,7, ~-12,6, ~-11,6
VSWR: ~1,6:1, ~1,6:1, ~1,7:1, ~1,8:1
Effizienz (%): ~55,2, ~46,9, ~30,4, ~26,3
Spitzenverstärkung (dBi): ~3,1, ~4,5, ~2,1, ~1,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-14,6, ~-15,4, ~-15,6, ~-15,7
VSWR: ~1,5:1, ~1,5:1, ~1,5:1, ~1,4:1
Effizienz (%): ~55,1, ~46,9, ~35,7, ~34,0
Spitzenverstärkung (dBi): ~3,3, ~4,1, ~3,1, ~2,9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,9:1, ~1,7:1, ~1,9:1
Effizienz (%): ~37,6, ~23,0, ~42,3
Spitzenverstärkung (dBi): ~6,0, ~5,0, ~3,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,3:1, ~1,6:1, ~1,6:1
Effizienz (%): ~38,2, ~34,3, ~44,4
Spitzenverstärkung (dBi): ~3,7, ~2,3, ~3,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 5 - GPS/GLONASS

Standards: GPS, GLONASS, QZSS, Galileo
Frequenz (MHz): 1575,42, 1598-1606
Passive Verstärkung (dBi): ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen
