2J  |  Artikelnummer: 2J4H86PGFf

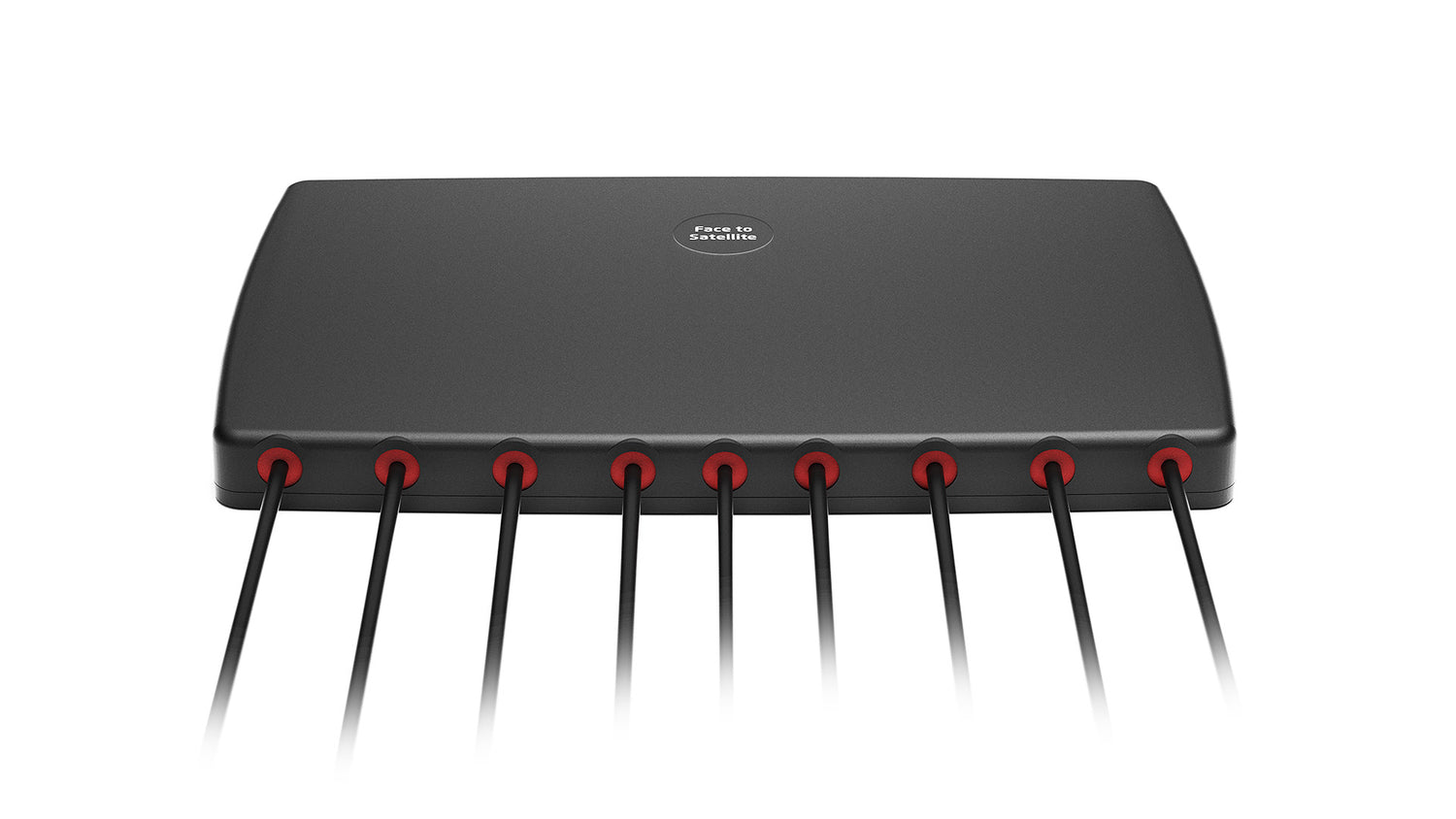

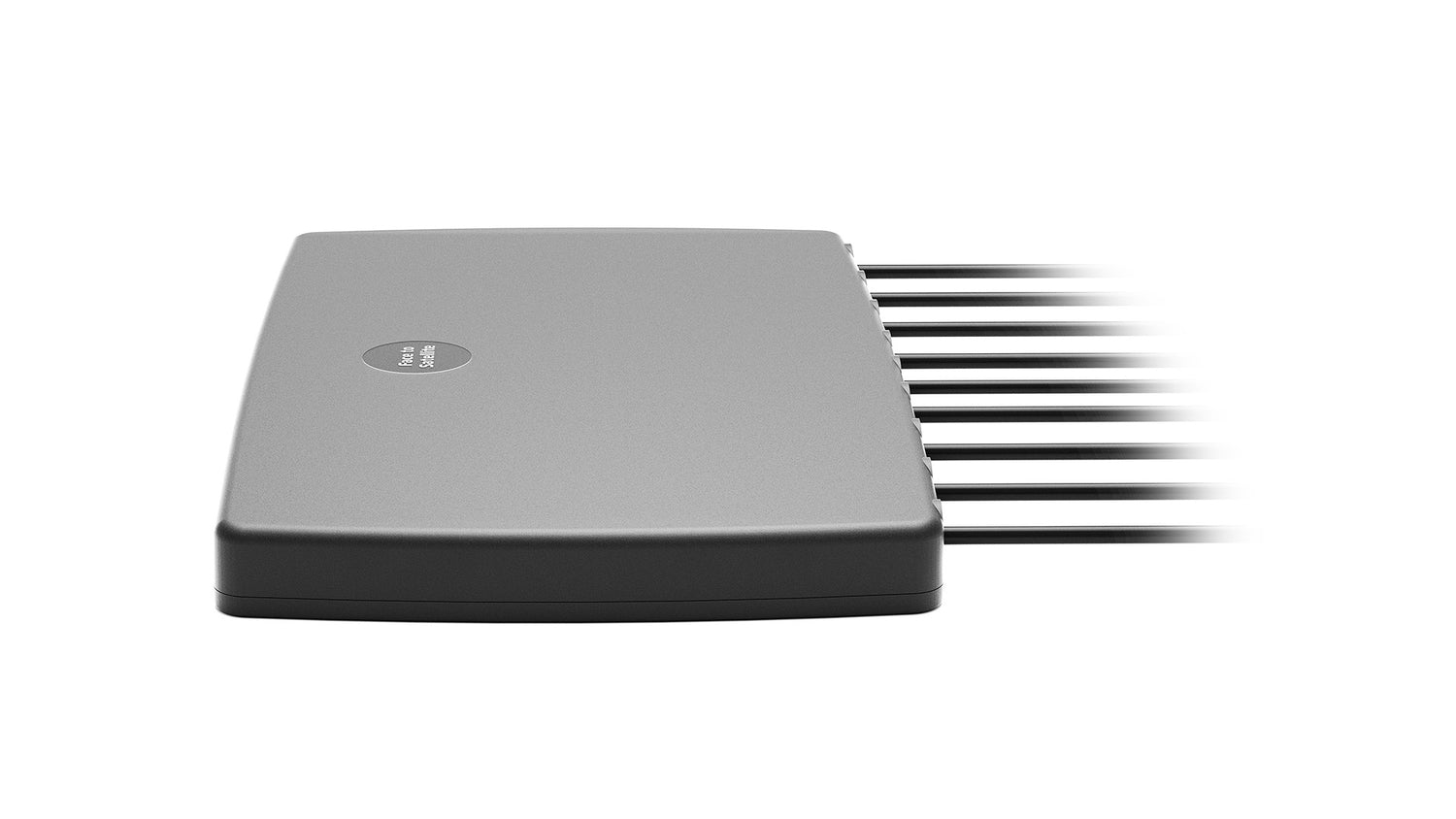

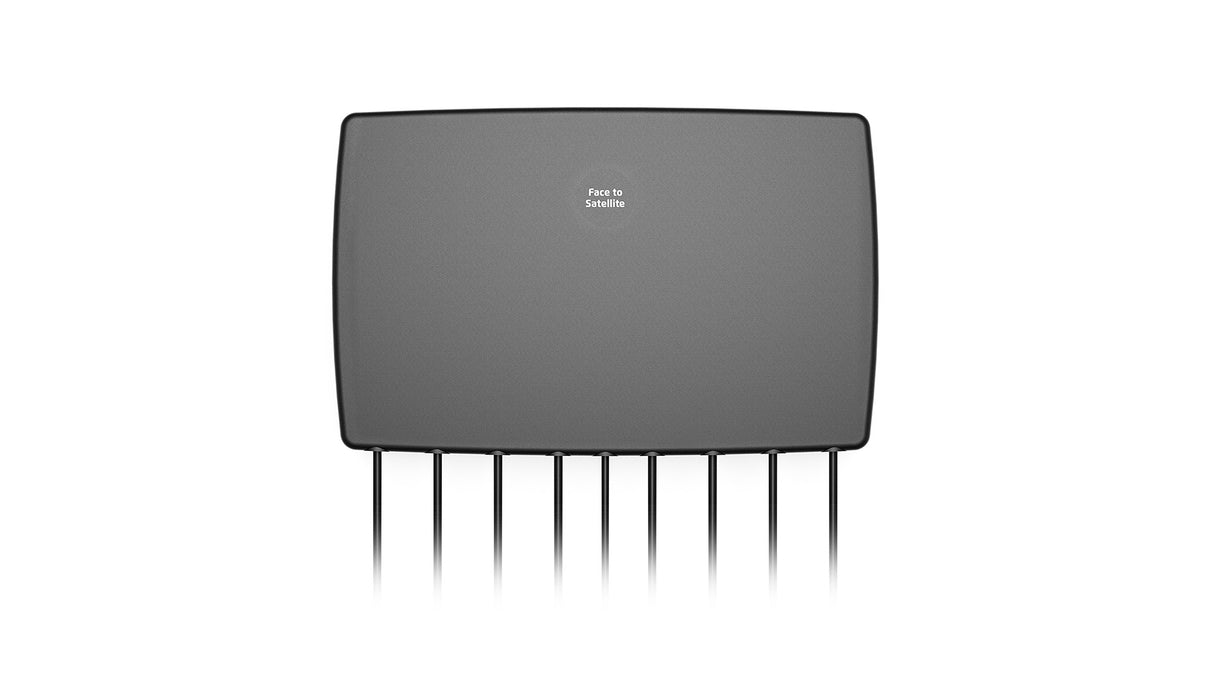

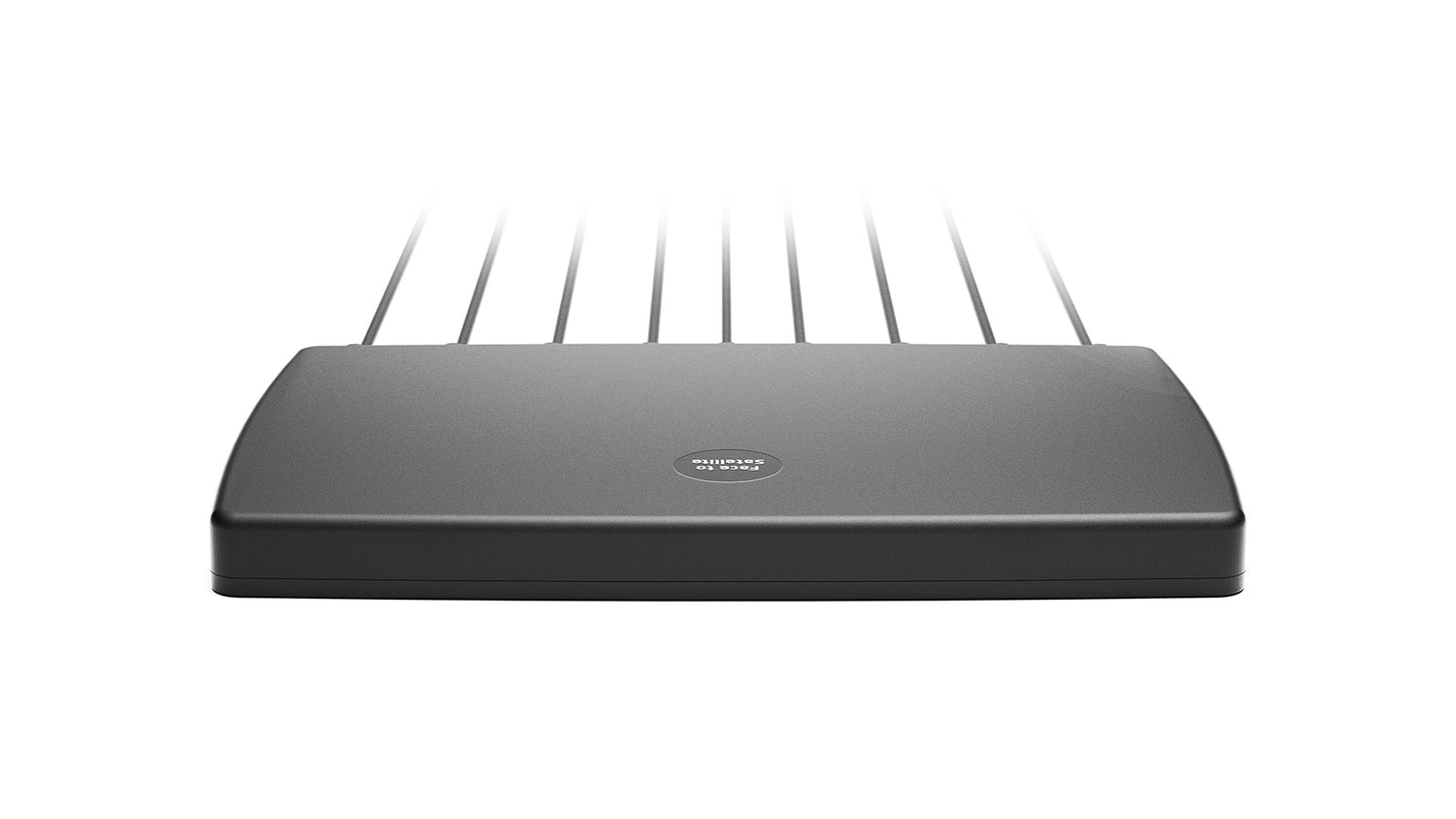

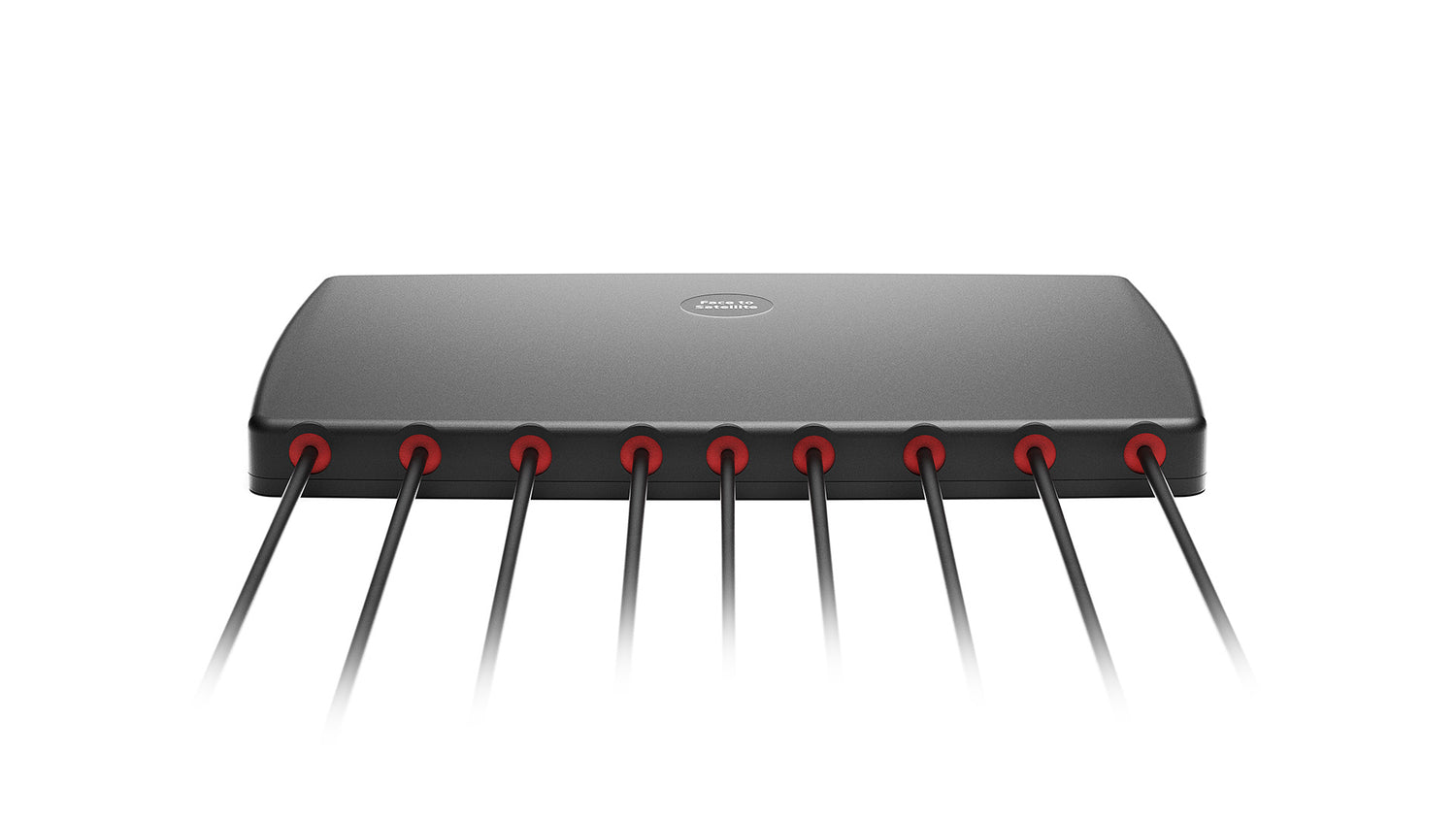

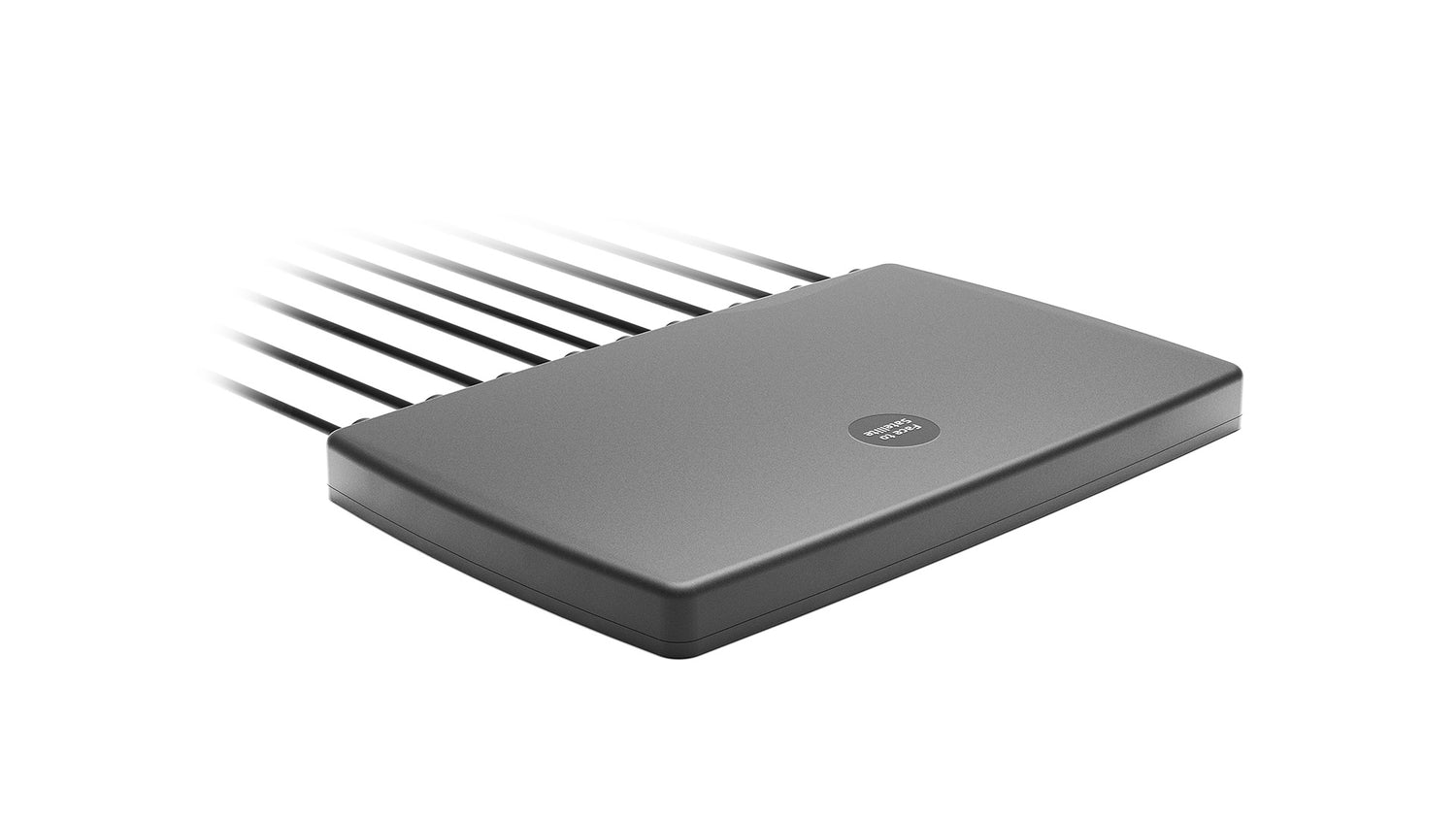

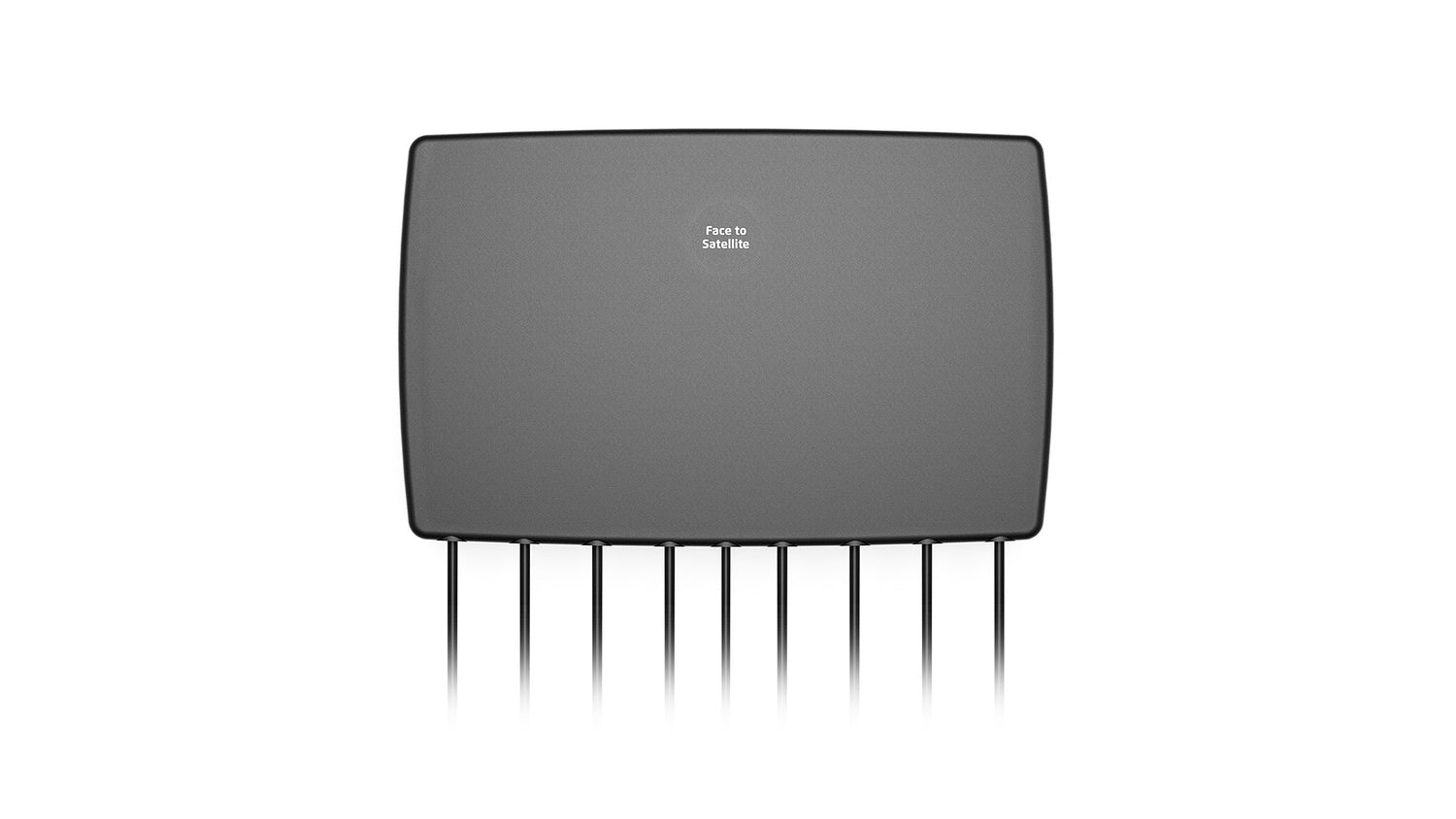

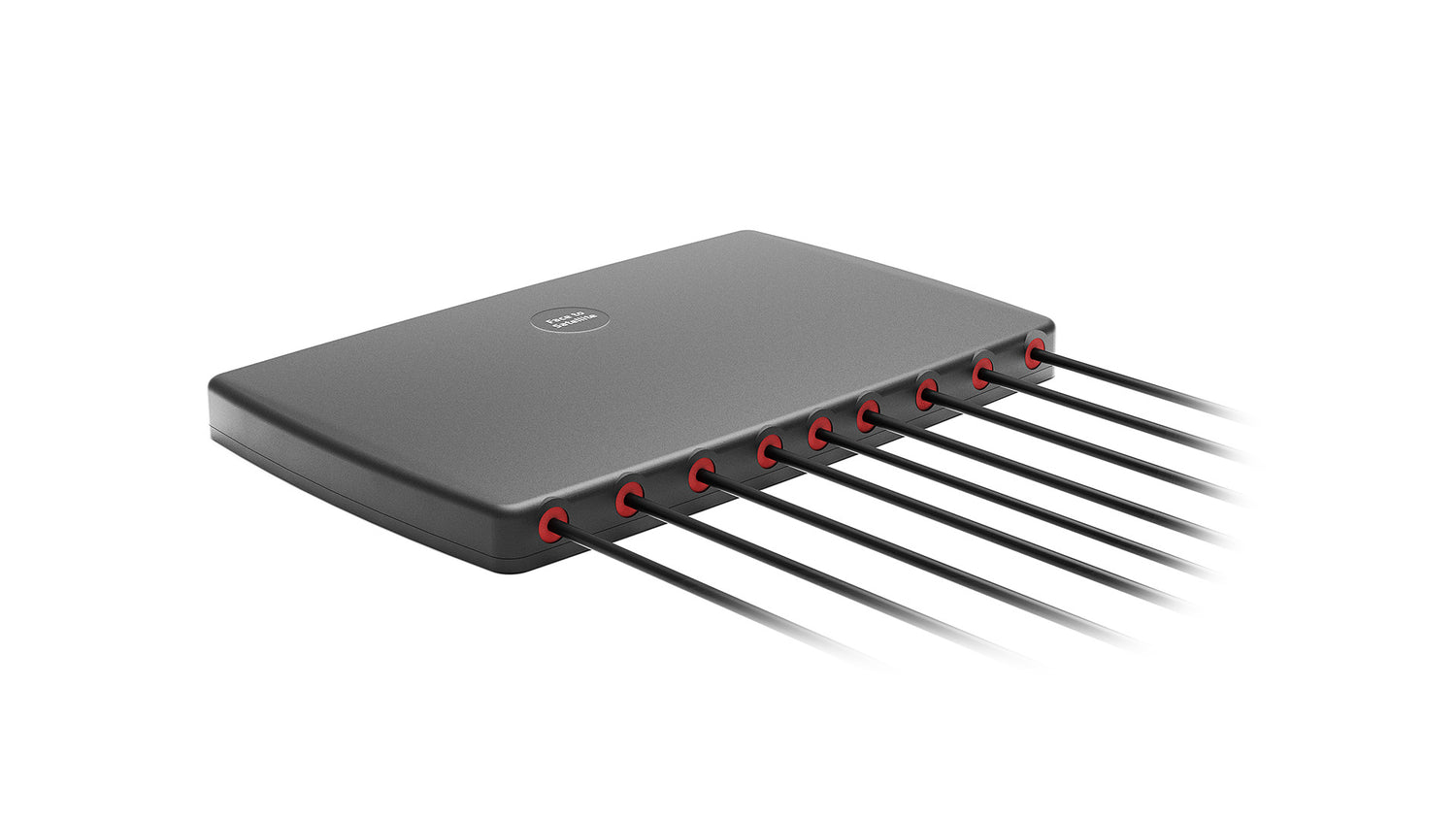

2J4H86PGFf 5G, GNSS, Wi-Fi 6E/7, ISM Klebehalterung Antenne 9-in-1 SMA-M/RPSMA-M 300cm IP69

€112,59
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultra-kompakte 9-in-1-Antenne bietet leistungsstarke Konnektivität für 5G, W-lan 6E/7, ISM und GNSS-Anwendungen. Ihr flaches Design ist 55 % kleiner als vergleichbare Lösungen und ideal für Installationen mit begrenztem Platz. Die Antenne unterstützt Ultra-Wideband-MIMO-Betrieb und gewährleistet robuste und zuverlässige Signalqualität über mehrere Technologien hinweg. Für anspruchsvolle Umgebungen konzipiert, verfügt sie über IP67/IP69-Schutz und eignet sich für den Einsatz in der öffentlichen Sicherheit, im Transportwesen, in der Automobilindustrie, in der Industrie und im Gewerbe. Die Klebemontage ermöglicht eine schnelle und sichere Installation auf jeder nichtmetallischen Oberfläche, und die Antenne ist in Schwarz oder Weiß erhältlich, um zu Ihrer Anwendung zu passen.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
4× 2,4-5,0-6,0 GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: SMA-Stecker (5GNR & GNSS), RPSMA-Stecker (W-lan 6E/7 ISM)
  • Kabellänge: 300 cm
  • Kabeltyp: D302 (5GNR/W-lan 6E/7 ISM), LL100 (GNSS)

Installation / Umwelt

Diese bodenunabhängige Antenne kann mit einer einfach abziehbaren Klebemontage auf jeder Art von nichtmetallischer Oberfläche installiert werden, was sie ideal für temporäre Installationen macht. Wir bieten diese Antenne auch mit Magnet- und Schraubmontage an, siehe Produkt 2J4H86MGFf und 2J6B86BGFf für weitere Details. Das flache Gehäuse misst nur 198 x 127 x 15,7 mm und ist damit 55 % kleiner als jede andere Antenne auf dem Markt. Hergestellt aus ASA UV-stabilem Material und mit voller IP67/IP69-Zertifizierung bietet sie Langlebigkeit und den höchsten Schutz gegen Wasser und Feuchtigkeit. Diese Antenne ist in Schwarz oder Weiß erhältlich.
2J4H86PGFf Konnektivitäten sind standardmäßig SMA-Stecker (5GNR & GNSS)/ SMA-Stecker-RP (W-lan 6E / W-lan 7 ISM) und werden mit 300 cm langen D302 (5GNR/W-lan 6E / W-lan 7 ISM)/ LL100 (GNSS) Kabeln geliefert. Alle Kabel führen von einer Seite des Antennen-Gehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungswünsche zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder individuellen Anforderungen.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Position: Außen
LPWAN- & IoT-Kommunikation: LPWA, SigFox, LoRa
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstreckenfunk-Standards: W-lan, Bluetooth, ZigBee
Typ: Kombination
Abmessungen: 198 × 127 × 15.7 mm

Connection 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-13.2 bis ~-16.8
VSWR: ~1.5:1 bis ~1.8:1
Effizienz (%): ~44.0 bis ~57.1
Spitzenverstärkung (dBi): ~0.9 bis ~4.5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Connection 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-14.6 bis ~-15.7
VSWR: ~1.4:1 bis ~1.5:1
Effizienz (%): ~34.0 bis ~55.1
Spitzenverstärkung (dBi): ~2.9 bis ~4.1
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Connection 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-13.0 bis ~-15.4
VSWR: ~1.5:1 bis ~1.7:1
Effizienz (%): ~27.5 bis ~55.3
Spitzenverstärkung (dBi): ~2.6 bis ~3.5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Connection 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-12.5 bis ~-16.8
VSWR: ~1.4:1 bis ~1.7:1
Effizienz (%): ~25.1 bis ~57.1
Spitzenverstärkung (dBi): ~1.2 bis ~4.5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Connection 5 - 2.4 / 5.0 / 6.0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.5:1 bis ~1.6:1
Effizienz (%): ~20.2 bis ~47.2
Spitzenverstärkung (dBi): ~3.1 bis ~4.5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Connection 6 - 2.4 / 5.0 / 6.0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.7:1 bis ~1.9:1
Effizienz (%): ~23.0 bis ~42.3
Spitzenverstärkung (dBi): ~3.0 bis ~6.0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Connection 7 - 2.4 / 5.0 / 6.0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.3:1 bis ~1.6:1
Effizienz (%): ~34.3 bis ~44.4
Spitzenverstärkung (dBi): ~2.3 bis ~3.7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Connection 8 - 2.4 / 5.0 / 6.0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.4:1 bis ~1.5:1
Effizienz (%): ~28.4 bis ~39.4
Spitzenverstärkung (dBi): ~2.6 bis ~4.4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Connection 9 - GNSS (GPS/GLONASS/Galileo/QZSS)

Standards: GPS, GLONASS, QZSS, Galileo
Frequenz (MHz): 1575,42, 1598-1606
Passive Verstärkung (dBi): ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerband-Unterdrückung (dB): 43
ESD-Schutz (kV): 6



FAQ / Wichtige Entscheidungsfaktoren

1. Welche Frequenzbänder und Technologien unterstützt diese Antenne? Dies ist eine umfangreiche 9-in-1 Kombiantennenlösung. Sie verfügt über 4x 5G/LTE MIMO Kabel (617-5925 MHz) für schnelle Mobilfunkdaten, 4x W-lan MIMO Kabel, die 2,4/5,0/6,0 GHz (W-lan 6, 6E & 7) unterstützen, und 1x GNSS Kabel (GPS/GLONASS/Galileo/QZSS) für präzise Standortverfolgung.

2. Benötigt diese Antenne eine metallische Grundfläche? Nein. Die Antenne ist Ground Plane Independent konzipiert. Sie liefert volle Leistung, auch wenn sie auf nichtmetallischen Oberflächen wie Kunststoffgehäusen, Fiberglasdächern oder Glas montiert wird.

3. Ist sie für raue Außen- oder Industrieumgebungen geeignet? Ja. Das flache Gehäuse besteht aus robustem ASA-Material und ist mit IP67- und IP69-Zertifizierungen ausgestattet, die einen unvergleichlichen Schutz gegen Wasser, Hochdruckreinigung und Staub gewährleisten. Sie arbeitet zuverlässig bei Temperaturen von -40°C bis +85°C.

4. Wie wird die Antenne montiert? Sie verfügt über eine starke Klebemontage für eine schnelle und dauerhafte Installation auf ebenen Flächen. Das ultraflache Design (nur 15,7 mm Höhe) macht sie aerodynamisch und unauffällig, ideal für Flottenmanagement und Einsatzfahrzeuge.

5. Was sind die Spezifikationen der Kabel und Stecker? Die Antenne wird mit 9 Kabeln geliefert, alle 300 cm lang.

  • Mobilfunk (Kabel 1-4): SMA-Stecker (D302 Kabel).
  • W-lan (Kabel 5-8): SMA-Stecker-RP (Reverse Polarity, D302 Kabel).
  • GNSS (Kabel 9): SMA-Stecker (LL100 Kabel).

(Kundenspezifische Steckerkonfigurationen sind auf Anfrage erhältlich.)
