2J  |  Artikelnummer: 2J4H86PGFh

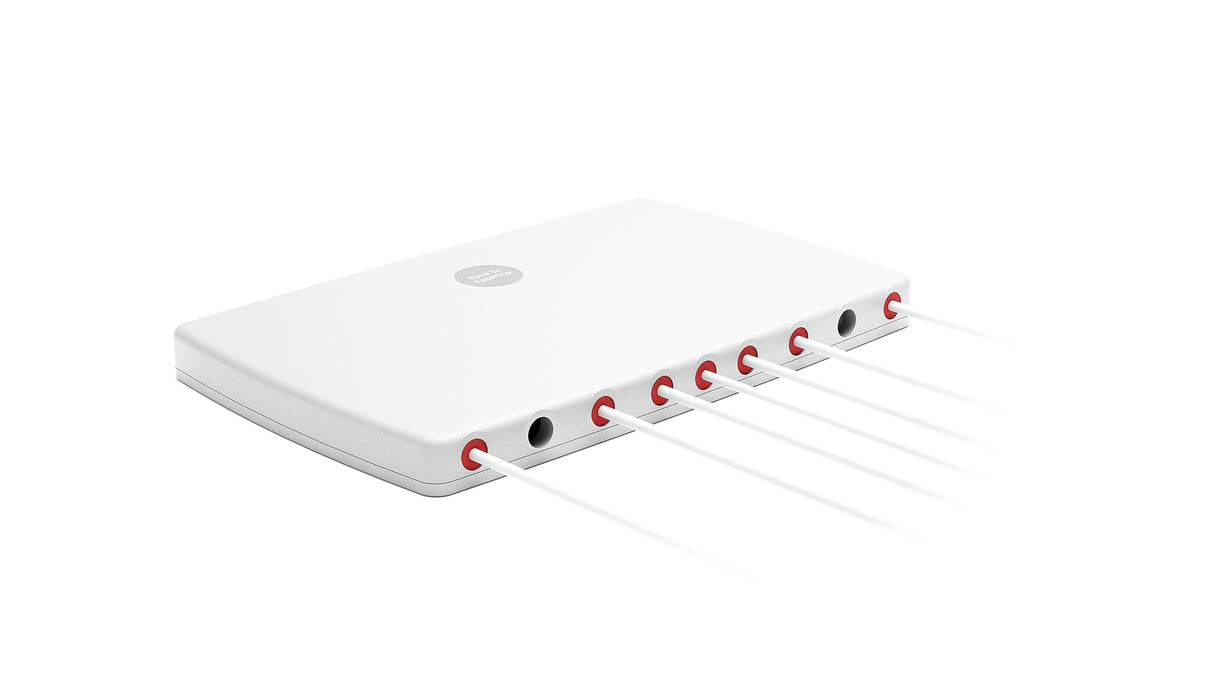

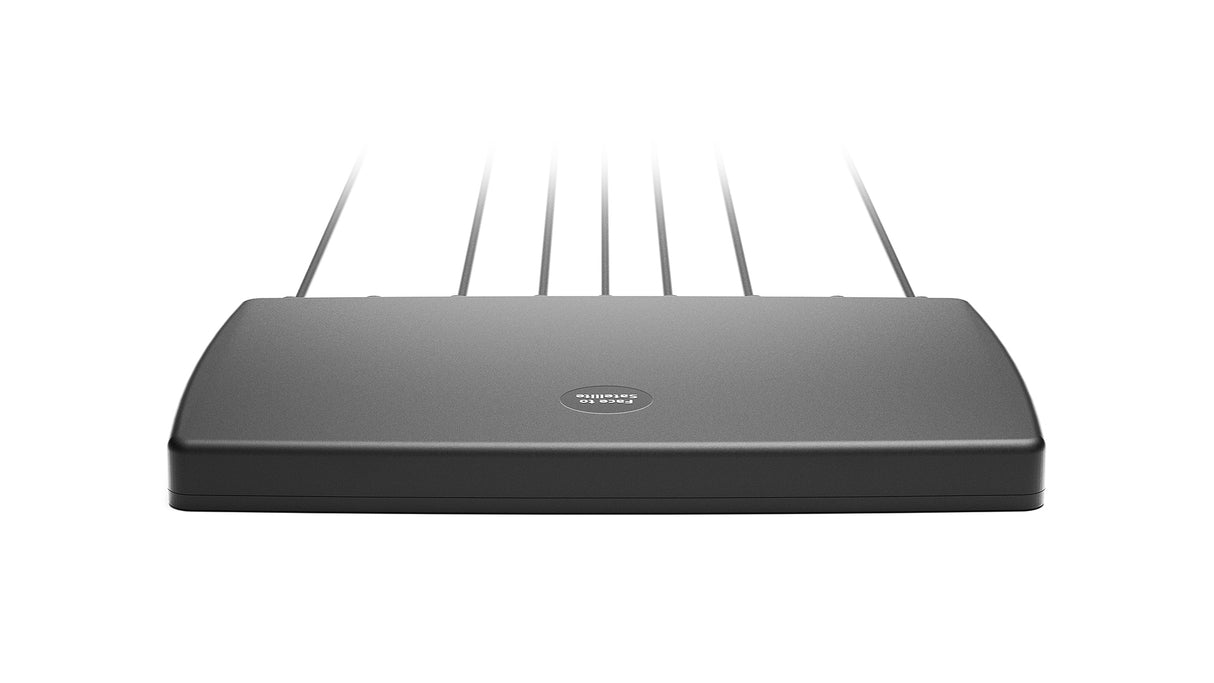

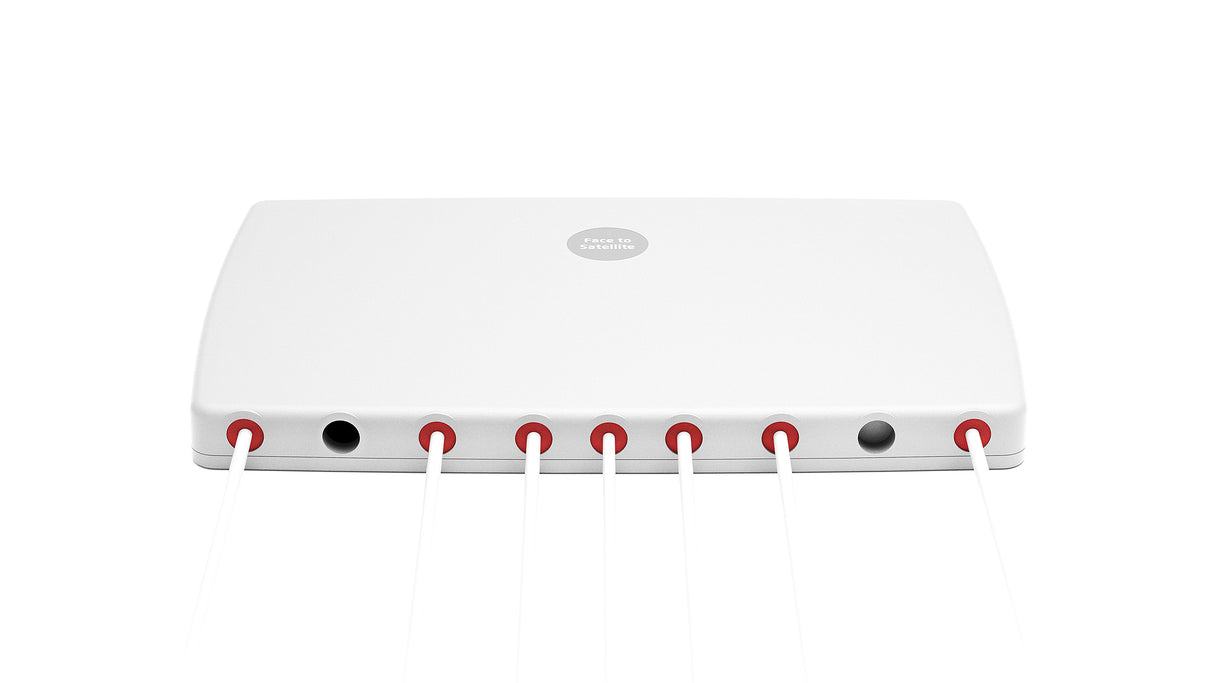

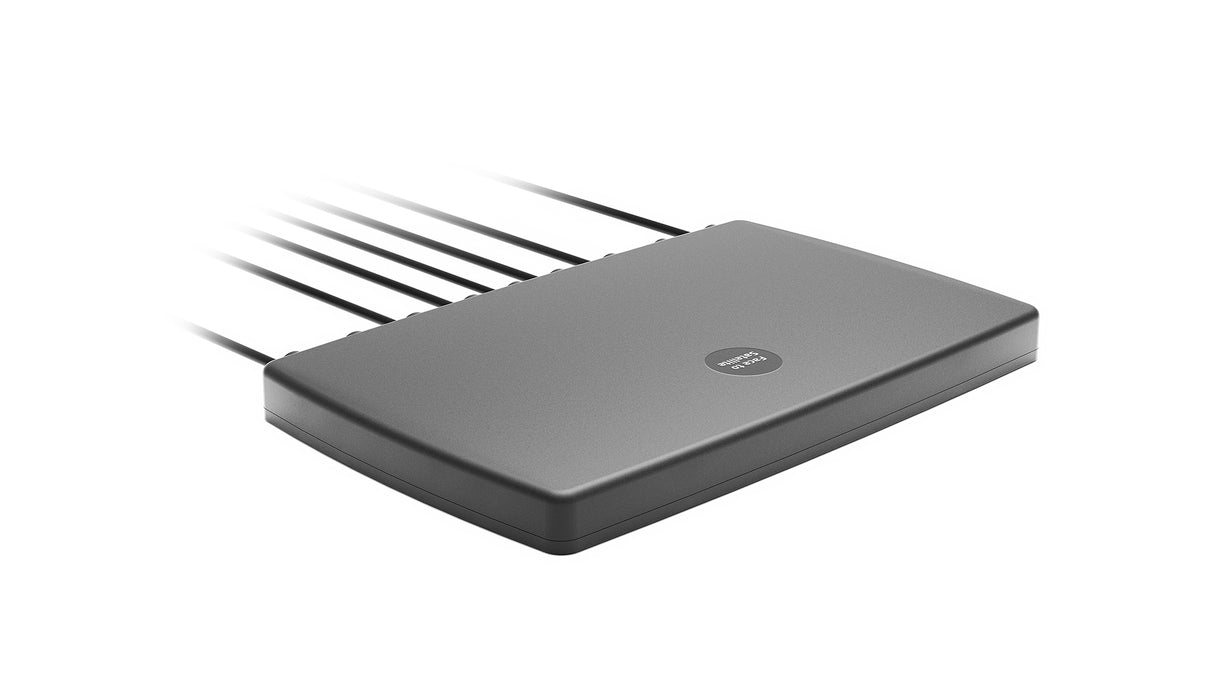

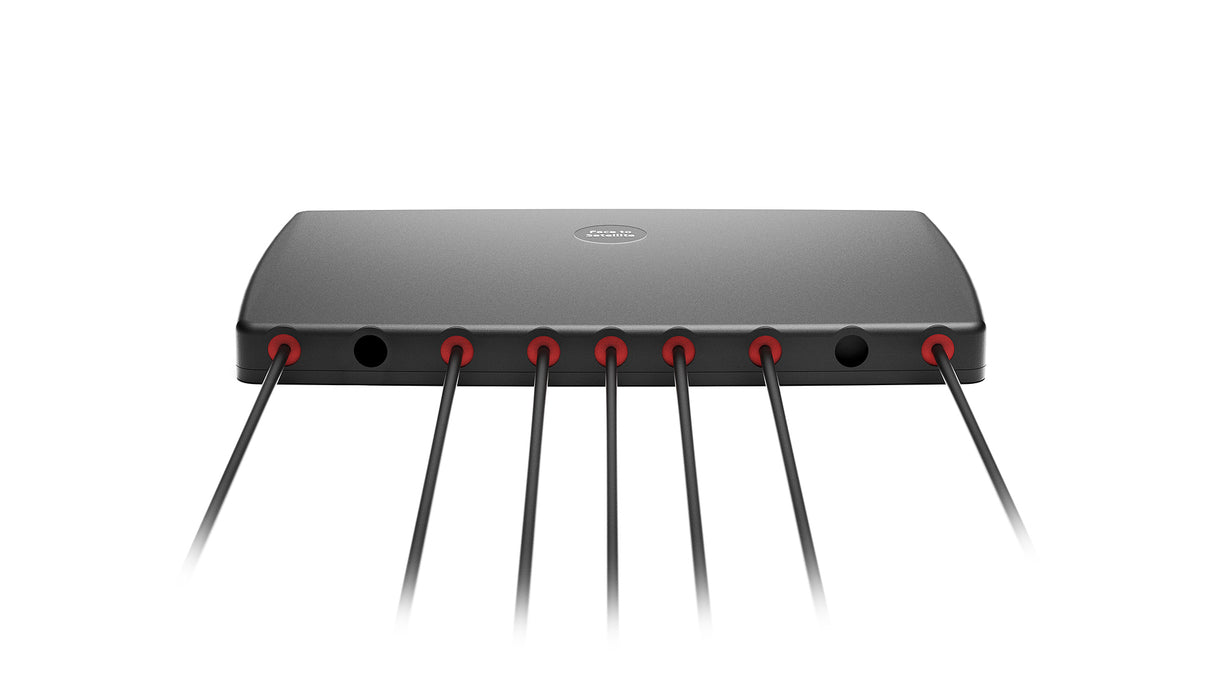

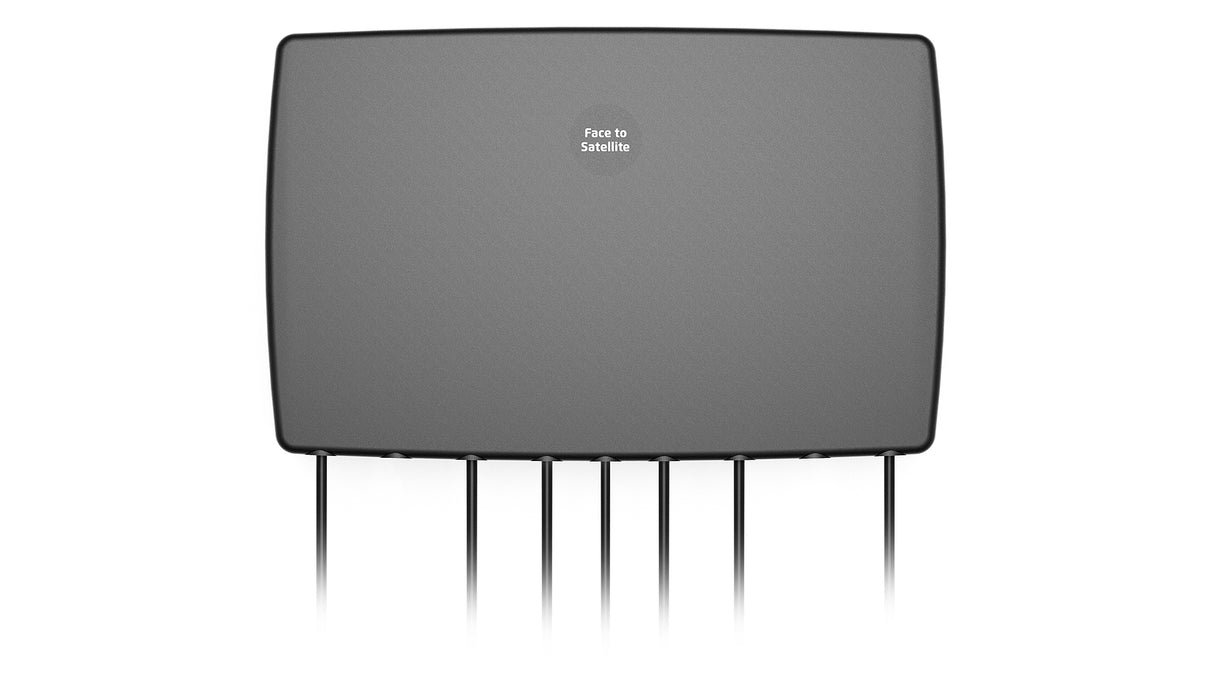

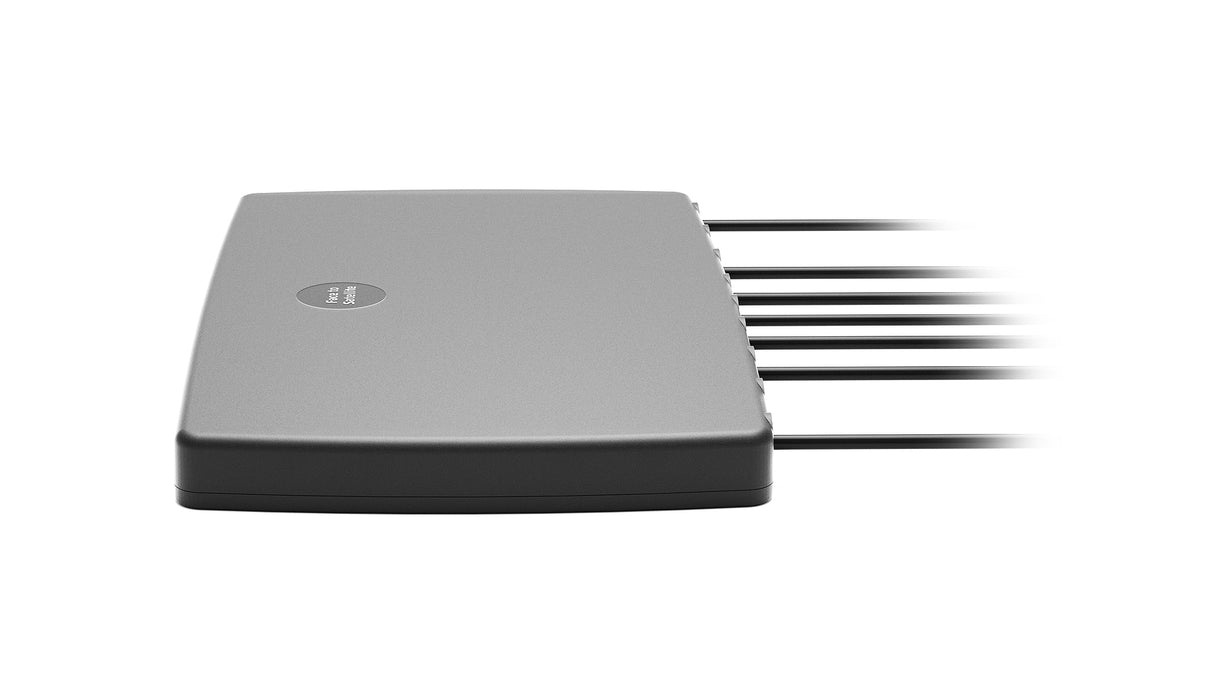

2J4H86PGFh 5G, GNSS, Wi-Fi 6E/7, ISM Klebehalterung Antenne 7-in-1 SMA-M/RPSMA-M 300cm

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrakompakte 7-in-1 Antenne bietet leistungsstarke Konnektivität für 5G, W-lan 6E/7, ISM und GNSS Anwendungen. Ihr flaches, bodenunabhängiges Design ist ideal für Installationen mit begrenztem Platz und sorgt für zuverlässige Signalstärke und Effizienz über einen weiten Frequenzbereich. Die Antenne unterstützt fortschrittliche MIMO-Technologie für Mobilfunk und W-lan und gewährleistet robuste Datenübertragung und konstante Netzverfügbarkeit. Für anspruchsvolle Umgebungen konzipiert, eignet sie sich für den Einsatz in öffentlichen Sicherheitsbereichen, Transport, Automobilindustrie, Industrie und Gewerbe, wo Multi-Technologie-Konnektivität unerlässlich ist.

  • Ultrabreitband-Abdeckung für 5G, W-lan 6E/7, ISM und GNSS
  • Flaches Design, Klebemontage für einfache Installation auf nichtmetallischen Oberflächen
  • Hohe Verstärkung und Effizienz für überlegene Signalqualität
  • Aktives GNSS mit Vorfilter und ESD-Schutz
  • IP67/IP69 zertifiziert für maximale Haltbarkeit

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2,4-5,0-6,0 GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: SMA-Stecker (5GNR & GNSS), RPSMA-Stecker (W-lan 6E/7 ISM)
  • Kabellänge: 300 cm
  • Kabeltyp: D302 (5GNR/W-lan 6E/7 ISM), LL100 (GNSS)

Installation / Umwelt

Diese bodenunabhängige Antenne kann mit einem einfach abziehbaren Klebestreifen auf jeder Art von nichtmetallischer Oberfläche montiert werden, was sie ideal für temporäre Installationen macht. Wir bieten auch bis zu 9-in-1 Antennen mit Magnet- und Schraubmontage an, siehe Produkt 2J4H86MCFf und 2J6B86BCFf für weitere Details. Das flache Gehäuse misst nur 198 x 127 x 15,7 mm und ist damit 55 % kleiner als jede andere Antenne auf dem Markt. Hergestellt aus ASA UV-stabilem Material und mit voller IP67/IP69 Bewertung bietet es Haltbarkeit und den höchsten Schutz gegen Wasser und Feuchtigkeit. Diese Antenne ist in Schwarz oder Weiß erhältlich.
2J4H86PGFh Konnektivitäten sind standardmäßig SMA-Stecker (5GNR & GNSS)/ SMA-Stecker-RP (W-lan 6E / W-lan 7 ISM) und werden mit 300 cm langen D302 (5GNR/W-lan 6E / W-lan 7 ISM)/ LL100 (GNSS) Kabeln geliefert. Alle Kabel führen von einer Seite des Antennen-Gehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungsbedürfnisse zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder Anpassungsanforderungen.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Position: Extern
LPWAN & IoT Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 198 × 127 × 15,7 mm

Connection 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-13,2 bis ~-16,8
VSWR: ~1,5:1 bis ~1,8:1
Effizienz (%): ~44,0 bis ~57,1
Spitzenverstärkung (dBi): ~1,0 bis ~4,5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Connection 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-14,6 bis ~-15,7
VSWR: ~1,4:1 bis ~1,5:1
Effizienz (%): ~34,0 bis ~55,1
Spitzenverstärkung (dBi): ~2,9 bis ~4,1
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Connection 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-13,0 bis ~-15,4
VSWR: ~1,5:1 bis ~1,7:1
Effizienz (%): ~27,5 bis ~55,3
Spitzenverstärkung (dBi): ~2,6 bis ~3,5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Connection 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-12,5 bis ~-16,8
VSWR: ~1,4:1 bis ~1,7:1
Effizienz (%): ~25,1 bis ~57,1
Spitzenverstärkung (dBi): ~1,2 bis ~4,5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Connection 5 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,7:1 bis ~1,9:1
Effizienz (%): ~23,0 bis ~42,3
Spitzenverstärkung (dBi): ~3,0 bis ~6,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Connection 6 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,3:1 bis ~1,6:1
Effizienz (%): ~34,3 bis ~44,4
Spitzenverstärkung (dBi): ~2,3 bis ~3,7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Connection 7 - GNSS (GPS/GLONASS/Galileo/QZSS)

Standards: GPS, GLONASS, QZSS, Galileo
Frequenz (MHz): 1575,42, 1598-1606
Passive Verstärkung (dBi): ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
SAW-Filtertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4H86PGFh","title":"Stellar 7-in-1 4x 5GNR MIMO, 2x W-lan 6E / W-lan 7 MIMO und GNSS Klebemontage Antenne","mountingType":"Klebemontage","ipRating":"IP67/IP69","dimensions_mm":"198 × 127 × 15.7","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-13.2","vswr":"~1.6:1","efficiency_percent":"~55.2","peakGain_dbi":"~3.1","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-15.7","vswr":"~1.6:1","efficiency_percent":"~46.9","peakGain_dbi":"~4.5","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-12.6","vswr":"~1.7:1","efficiency_percent":"~30.4","peakGain_dbi":"~2.1","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-11.6","vswr":"~1.8:1","efficiency_percent":"~26.3","peakGain_dbi":"~1.0","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-14.6","vswr":"~1.5:1","efficiency_percent":"~55.1","peakGain_dbi":"~3.3","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-15.4","vswr":"~1.5:1","efficiency_percent":"~46.9","peakGain_dbi":"~4.1","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-15.6","vswr":"~1.5:1","efficiency_percent":"~35.7","peakGain_dbi":"~3.1","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-15.7","vswr":"~1.4:1","efficiency_percent":"~34.0","peakGain_dbi":"~2.9","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 3 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-15.4","vswr":"~1.5:1","efficiency_percent":"~55.3","peakGain_dbi":"~3.5","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-14.3","vswr":"~1.6:1","efficiency_percent":"~44.0","peakGain_dbi":"~3.4","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-13.7","vswr":"~1.7:1","efficiency_percent":"~29.7","peakGain_dbi":"~2.6","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-13.0","vswr":"~1.7:1","efficiency_percent":"~27.5","peakGain_dbi":"~3.1","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 4 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-15.2","vswr":"~1.5:1","efficiency_percent":"~57.1","peakGain_dbi":"~3.4","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-16.8","vswr":"~1.4:1","efficiency_percent":"~48.4","peakGain_dbi":"~4.5","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-13.9","vswr":"~1.6:1","efficiency_percent":"~30.4","peakGain_dbi":"~2.5","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-12.5","vswr":"~1.7:1","efficiency_percent":"~25.1","peakGain_dbi":"~1.2","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Wi-Fi 1 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.9:1","efficiency_percent":"~37.6","peakGain_dbi":"~6.0","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.7:1","efficiency_percent":"~23.0","peakGain_dbi":"~5.0","averageGain_db":null},{"range_mhz":"5925-7125","returnLoss_db":null,"vswr":"~1.9:1","efficiency_percent":"~42.3","peakGain_dbi":"~3.0","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Wi-Fi 2 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.3:1","efficiency_percent":"~38.2","peakGain_dbi":"~3.7","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.6:1","efficiency_percent":"~34.3","peakGain_dbi":"~2.3","averageGain_db":null},{"range_mhz":"5925-7125","returnLoss_db":null,"vswr":"~1.6:1","efficiency_percent":"~44.4","peakGain_dbi":"~3.1","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~4.5","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~5.0","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"Cellular 3","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"Cellular 4","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"Wi-Fi 1","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"Wi-Fi 2","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000}]}
