2J  |  Artikelnummer: 2J4H86PGFm

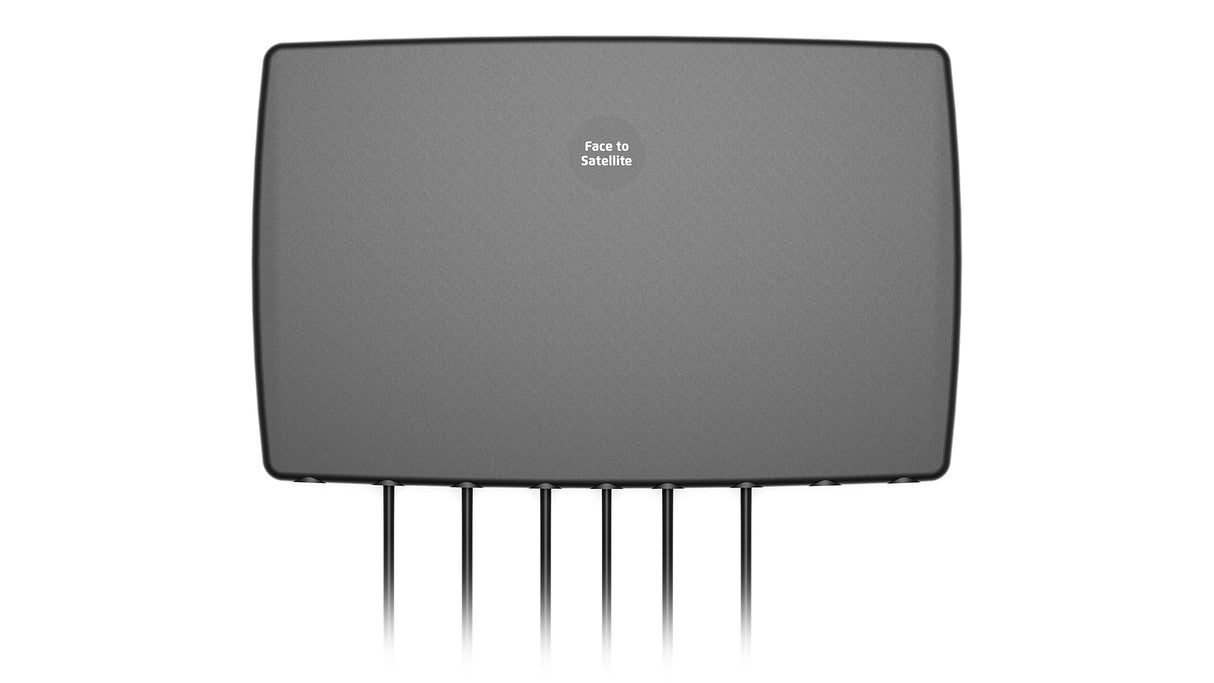

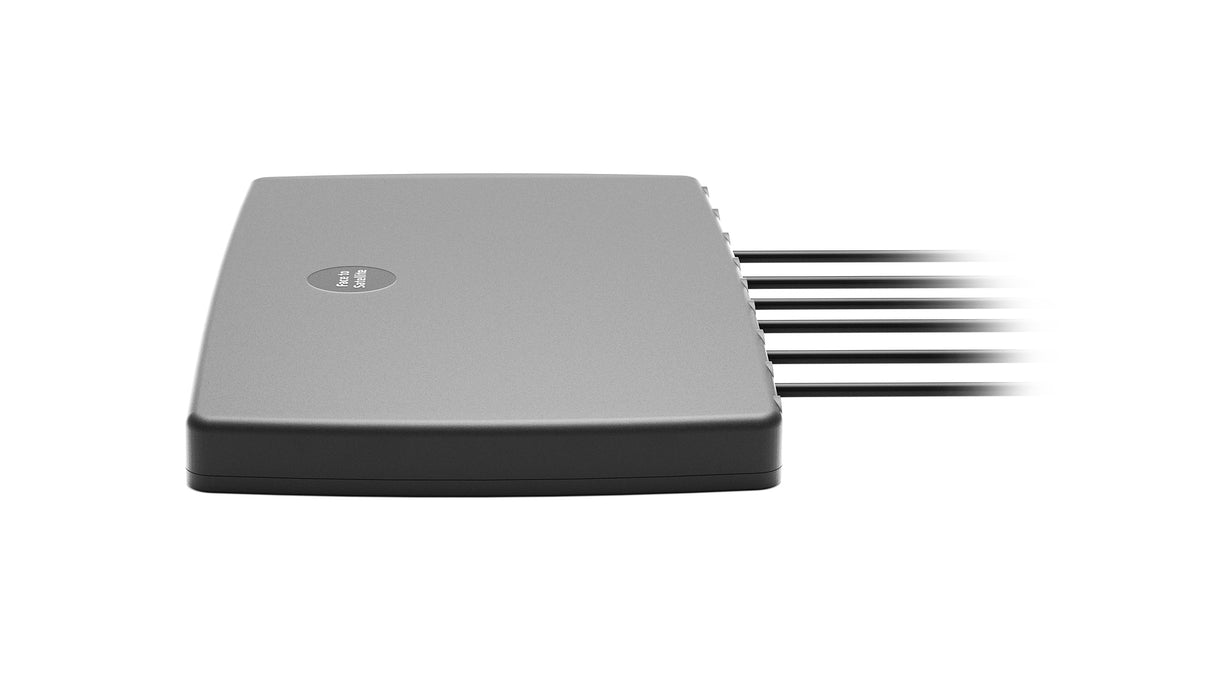

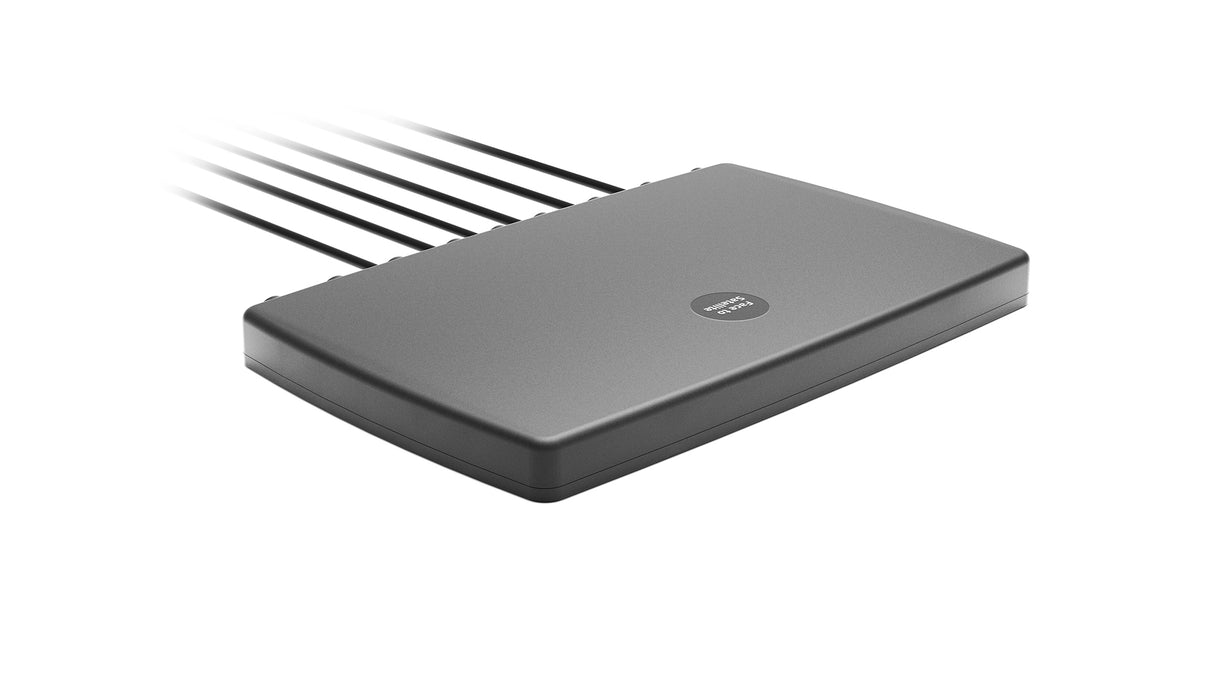

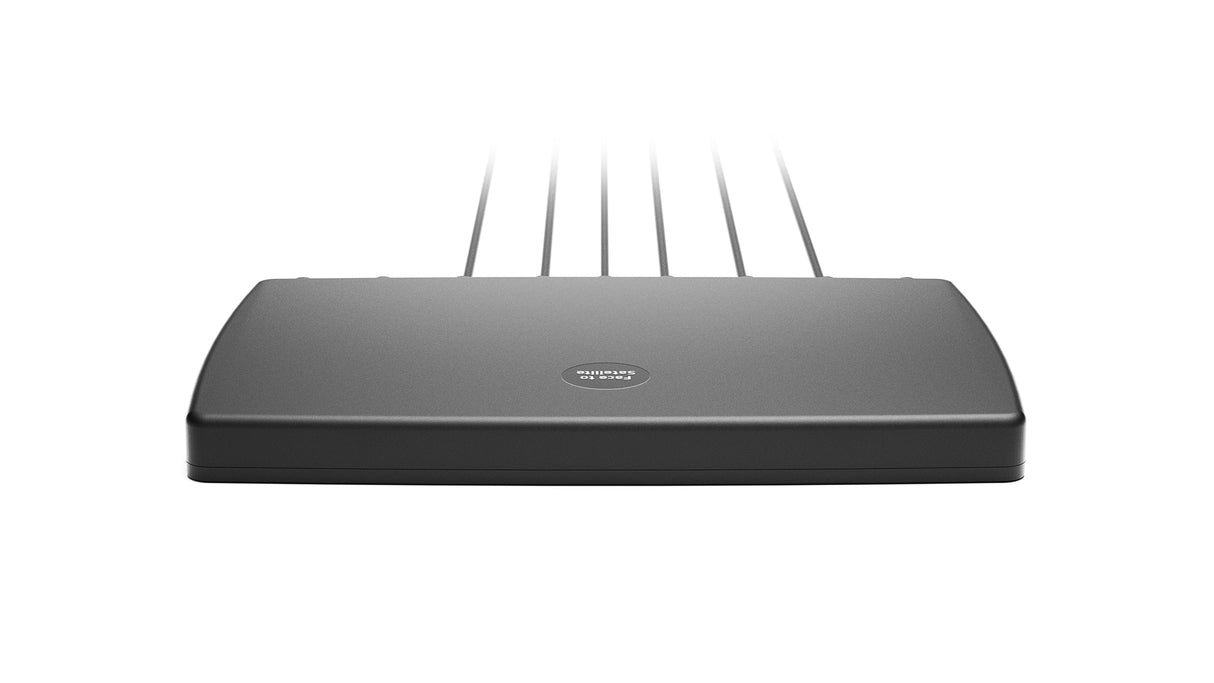

2J4H86PGFm 5G, GNSS, Wi-Fi 6E/7, ISM Klebehalterung Antenne 6-in-1 SMA-M/RPSMA-M 300cm

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrakompakte 6-in-1-Antenne bietet leistungsstarke Konnektivität für 5G, W-lan 6E/7, ISM und GNSS-Anwendungen. Ihr flaches Design mit Klebemontage ist 55 % kleiner als vergleichbare Lösungen und ideal für Installationen mit begrenztem Platz. Entwickelt für überlegene Signalstärke und Zuverlässigkeit unterstützt sie MIMO-Technologie für Mobilfunk und W-lan und gewährleistet robuste Datenübertragung und Abdeckung. Die Antenne eignet sich hervorragend für anspruchsvolle Umgebungen wie öffentliche Sicherheit, Verkehr, Automobil, Industrie und Gewerbe und bietet nahtlose Konnektivität für mobiles Breitband, Navigation und IoT-Geräte.

  • Ultrabreitband-Abdeckung von 617 MHz bis 7125 MHz
  • Unterstützt 2x 5GNR/4G LTE MIMO, 3x W-lan 6E/7 MIMO und GNSS
  • Bodenunabhängig für flexible Installation
  • IP67/IP69 zertifiziert für maximale Haltbarkeit und Wetterbeständigkeit
  • Ideal für drahtloses Breitband, private Netzwerke, Telematik und präzise Navigation

Konnektivitäten

2× 5G NR/4G LTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
3× 2,4-5,0-6,0 GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: SMA-Stecker (5GNR & GNSS), RPSMA-Stecker (W-lan 6E/7 ISM)
  • Kabellänge: 300 cm
  • Kabeltyp: D302 (5GNR/W-lan 6E/7 ISM), LL100 (GNSS)

Installation / Umwelt

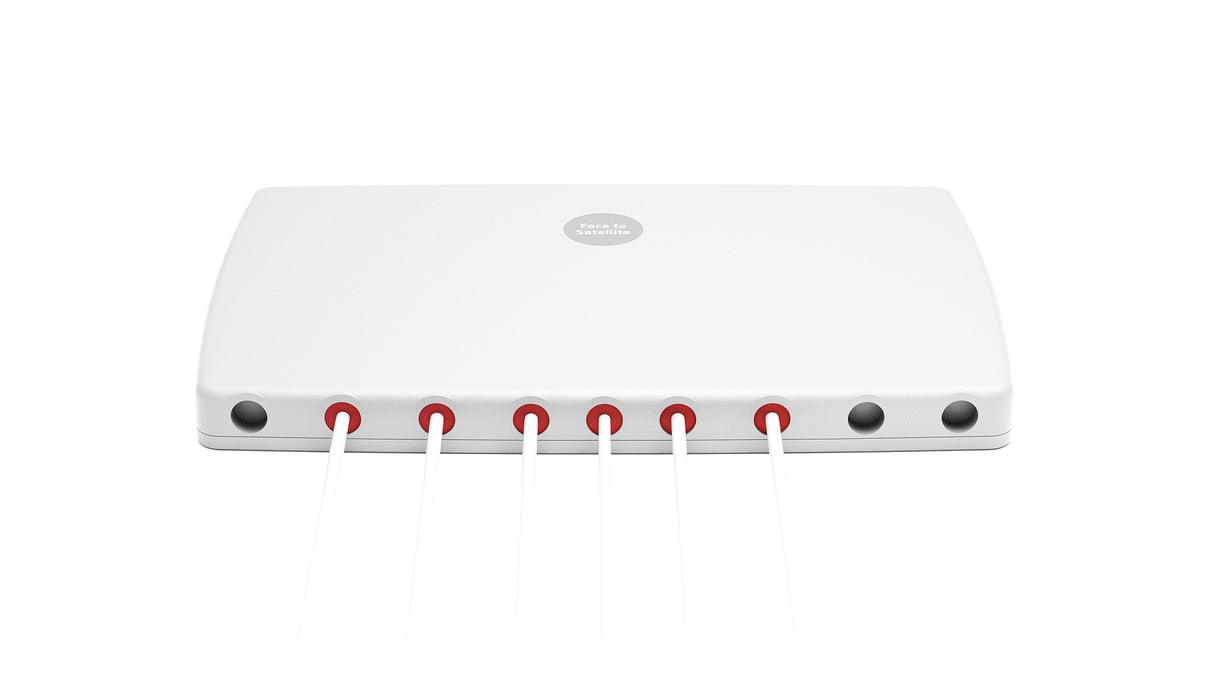

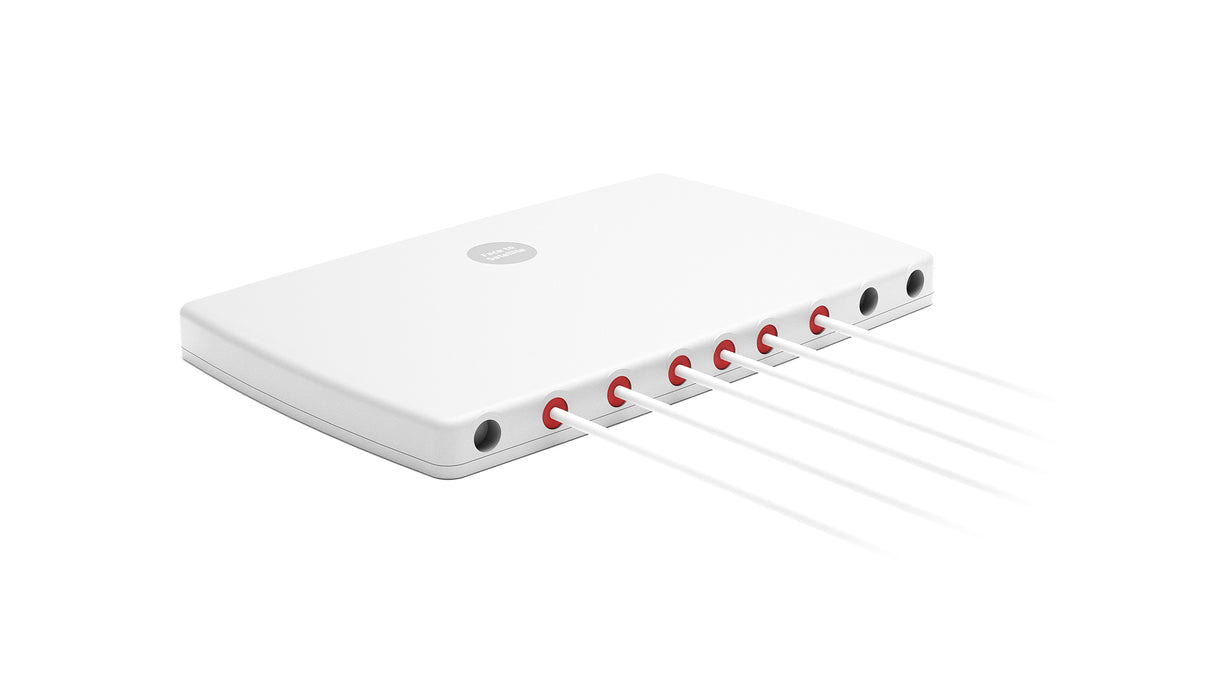

Diese bodenunabhängige Antenne kann mit einer einfach abziehbaren Klebemontage auf jeder Art von nichtmetallischer Oberfläche installiert werden, was sie ideal für temporäre Installationen macht. Wir bieten diese Antenne auch mit Magnet- und Schraubbefestigung an, siehe Produkt 2J4H86MCFf und 2J6B86BCFf für weitere Details. Das flache Gehäuse misst nur 198 x 127 x 15,7 mm und ist damit 55 % kleiner als jede andere Antenne auf dem Markt. Hergestellt aus ASA UV-stabilem Material und mit voller IP67/IP69-Zertifizierung bietet sie Haltbarkeit und den höchsten Schutz gegen Wasser und Feuchtigkeit. Diese Antenne ist in Schwarz oder Weiß erhältlich.

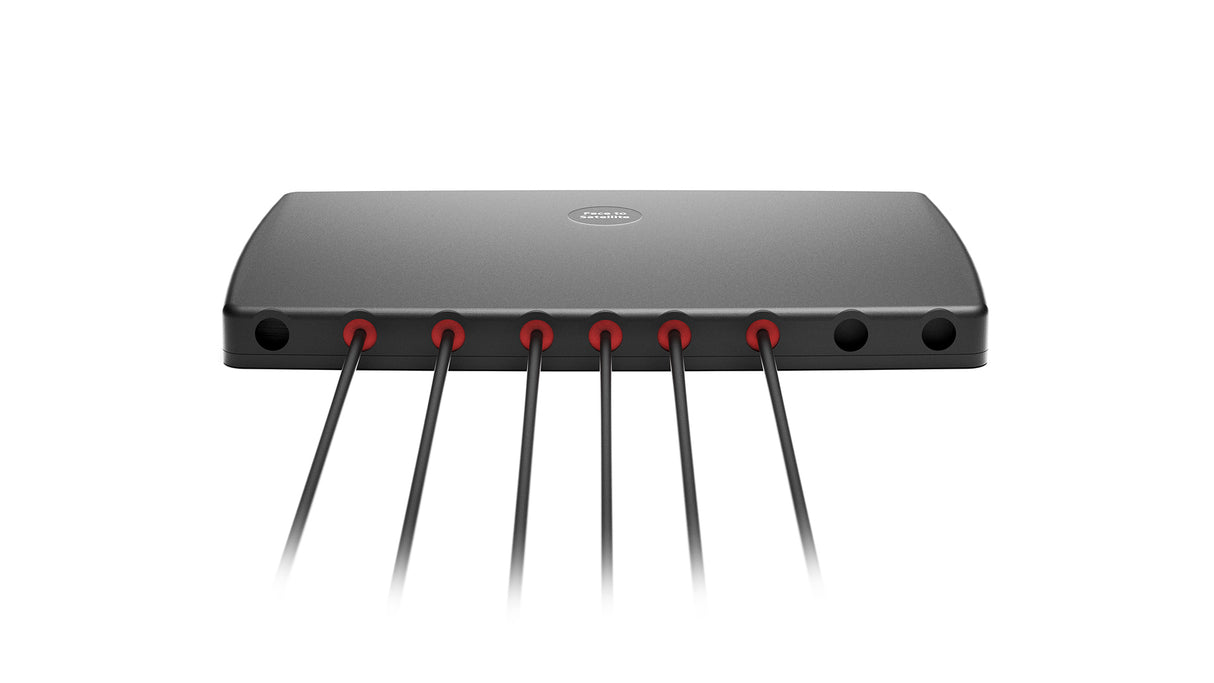

2J4H86PGFm Konnektivitäten sind standardmäßig SMA-Stecker (5GNR & GNSS)/ SMA-Stecker-RP (W-lan 6E / W-lan 7 ISM) und werden mit 300 cm langen D302 (5GNR/W-lan 6E / W-lan 7 ISM)/ LL100 (GNSS) Kabeln geliefert. Alle Kabel führen von einer Seite des Antennen-Gehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungsbedürfnisse zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder Anpassungsanforderungen.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstreckenfunkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 198 × 127 × 15,7 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-13,2, ~-15,7, ~-12,6, ~-11,6
VSWR: ~1,6:1, ~1,6:1, ~1,7:1, ~1,8:1
Effizienz (%): ~55,2, ~46,9, ~30,4, ~26,3
Spitzenverstärkung (dBi): ~3,1, ~4,5, ~2,0, ~0,9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-14,6, ~-15,4, ~-15,6, ~-15,7
VSWR: ~1,5:1, ~1,5:1, ~1,5:1, ~1,4:1
Effizienz (%): ~55,1, ~46,9, ~35,5, ~34,0
Spitzenverstärkung (dBi): ~3,3, ~4,1, ~3,2, ~2,9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,6:1, ~1,5:1, ~1,6:1
Effizienz (%): ~30,8, ~20,2, ~47,2
Spitzenverstärkung (dBi): ~4,5, ~3,1, ~3,8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,9:1, ~1,7:1, ~1,9:1
Effizienz (%): ~37,6, ~23,0, ~42,3
Spitzenverstärkung (dBi): ~6,0, ~5,0, ~3,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 5 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,3:1, ~1,6:1, ~1,6:1
Effizienz (%): ~38,2, ~34,3, ~44,4
Spitzenverstärkung (dBi): ~3,7, ~2,3, ~3,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 6 - GPS/GLONASS

Standards: GPS, GLONASS, QZSS, Galileo
Frequenz (MHz): 1575,42, 1598-1606
Passive Verstärkung (dBi): ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerbanddämpfung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4H86PGFm","title":"Stellar 6-in-1 2× 5GNR MIMO, 3× W-lan 6E / W-lan 7 MIMO und GNSS Klebemontage Antenne","mountingType":"Klebemontage","ipRating":"IP67/IP69","dimensions_mm":"198 × 127 × 15.7","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-13.2","vswr":"~1.6:1","efficiency_percent":"~55.2","peakGain_dbi":"~3.1","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-15.7","vswr":"~1.6:1","efficiency_percent":"~46.9","peakGain_dbi":"~4.5","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-12.6","vswr":"~1.7:1","efficiency_percent":"~30.4","peakGain_dbi":"~2.0","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-11.6","vswr":"~1.8:1","efficiency_percent":"~26.3","peakGain_dbi":"~0.9","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-14.6","vswr":"~1.5:1","efficiency_percent":"~55.1","peakGain_dbi":"~3.3","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-15.4","vswr":"~1.5:1","efficiency_percent":"~46.9","peakGain_dbi":"~4.1","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-15.6","vswr":"~1.5:1","efficiency_percent":"~35.5","peakGain_dbi":"~3.2","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-15.7","vswr":"~1.4:1","efficiency_percent":"~34.0","peakGain_dbi":"~2.9","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Wi-Fi 1 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.6:1","efficiency_percent":"~30.8","peakGain_dbi":"~4.5","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.5:1","efficiency_percent":"~20.2","peakGain_dbi":"~3.1","averageGain_db":null},{"range_mhz":"5925-7125","returnLoss_db":null,"vswr":"~1.6:1","efficiency_percent":"~47.2","peakGain_dbi":"~3.8","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Wi-Fi 2 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.9:1","efficiency_percent":"~37.6","peakGain_dbi":"~6.0","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.7:1","efficiency_percent":"~23.0","peakGain_dbi":"~5.0","averageGain_db":null},{"range_mhz":"5925-7125","returnLoss_db":null,"vswr":"~1.9:1","efficiency_percent":"~42.3","peakGain_dbi":"~3.0","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Wi-Fi 3 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.3:1","efficiency_percent":"~38.2","peakGain_dbi":"~3.7","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.6:1","efficiency_percent":"~34.3","peakGain_dbi":"~2.3","averageGain_db":null},{"range_mhz":"5925-7125","returnLoss_db":null,"vswr":"~1.6:1","efficiency_percent":"~44.4","peakGain_dbi":"~3.1","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"Wi-Fi 1","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"Wi-Fi 2","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"Wi-Fi 3","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000}]}
