2J  |  Artikelnummer: 2J5083P_3-300LL100-C20GRST

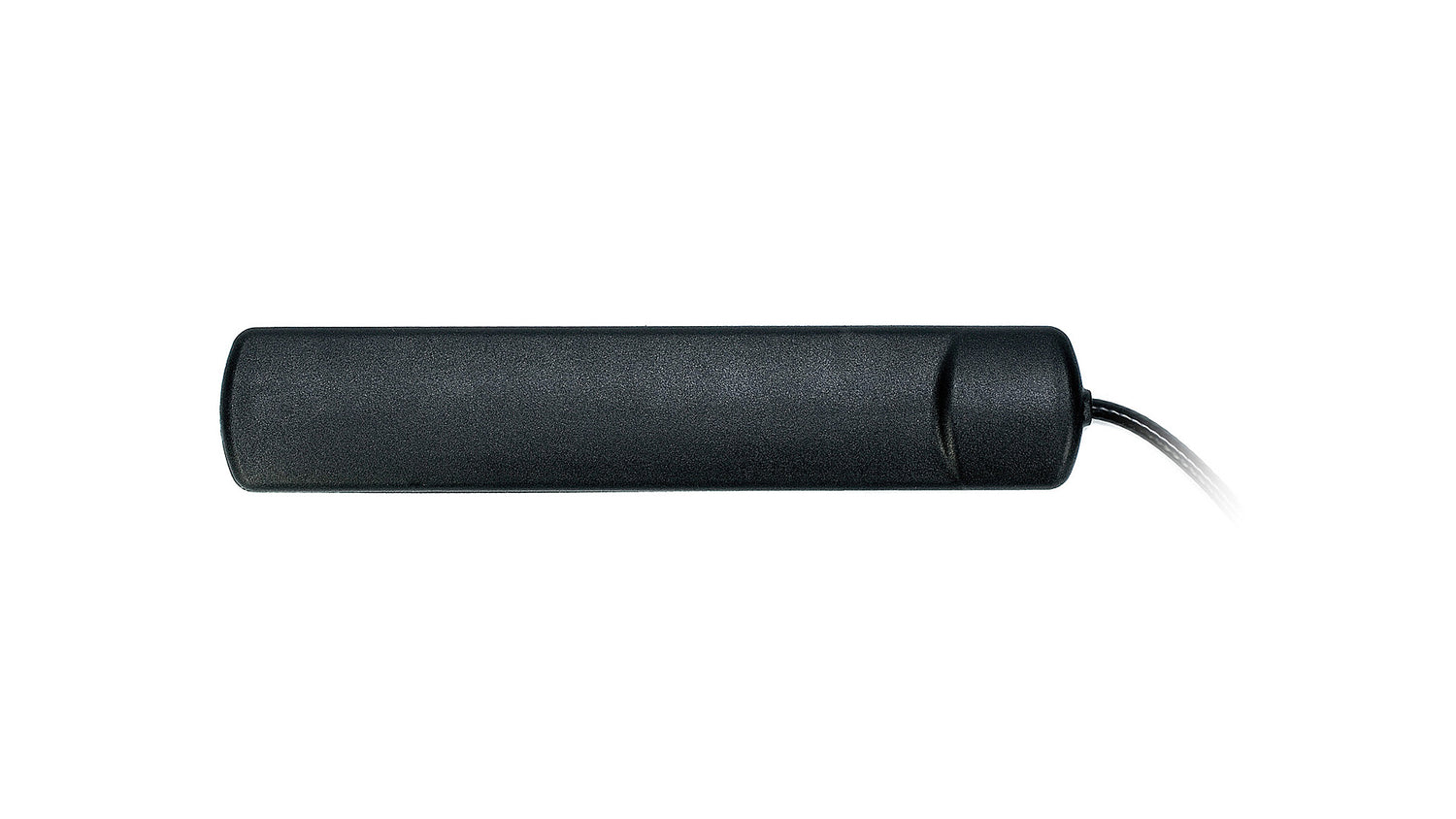

2J5083P 5G Klebehalterung Antenne SMA-M 300cm

€6,96
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache, bodenflächenunabhängige Antenne bietet zuverlässige 5G-, 4G-, 3G- und 2G-Konnektivität über einen weiten Frequenzbereich (617–5925 MHz). Ihre peel-and-stick Klebemontage sorgt für eine schnelle und einfache Installation auf Glas- oder ABS-Oberflächen, was sie ideal für kommerzielle, industrielle und Verbraucher-IoT-Anwendungen macht. Das omnidirektionale Strahlungsmuster liefert eine starke, gleichmäßige Signalqualität, während die Abwärtskompatibilität mit LTE-Netzen und die Unterstützung für NB-IoT (CAT-M2) sie zu einer zukunftssicheren Lösung für hochvolumige MIMO-Netzwerke, Telematik, Automatisierung und mehr machen.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: SMA-M
  • Kabellänge: 300 cm
  • Kabeltyp: LL100

Installation / Umwelt

Mit den Gesamtmaßen von nur 116 x 22 x 6,7 mm, hochwertigem Klebeband und einem PC/ABS UV-stabilen Gehäuse kann die Antenne auf jeder Glas- oder ABS-Oberfläche installiert werden, die in den extremsten Außenumgebungen zu finden ist, ohne Ausfallrisiko. Die Antenne verfügt über einen standardmäßigen SMA-Stecker (männlich) und ein 300 cm langes LL100-Kabel. Eine breite Palette alternativer Stecker und Kabel ist ebenfalls verfügbar, um einzigartige Designanforderungen zu erfüllen. Entwickelt mit bodenflächenunabhängiger Technik, um Erdungsbeschränkungen bei der Installation zu eliminieren. Alle Produkte werden ohne gefährliche Materialien hergestellt und sind vollständig REACH- und RoHS-konform.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage
Typ: Einzel
Abmessungen: 116 × 22 × 6,7 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-15,3, ~-12,8, ~-12,1, ~-15,6
VSWR: ~1,5:1, ~1,7:1, ~1,8:1, ~1,5:1
Effizienz (%): ~60,1, ~45,8, ~24,5, ~24,5
Spitzenverstärkung (dBi): ~3,2, ~3,6, ~1,0, ~1,6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J5083P","title":"I-Bar 5GNR/4G/3G/2G Peel-and-Stick Ground Plane Unabhängige Antenne","mountingType":"Klebemontage","ipRating":null,"dimensions_mm":"116 x 22 x 6.7","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-15.3","vswr":"~1.5:1","efficiency_percent":"~60.1","peakGain_dbi":"~3.2","averageGain_db":"~-2.2"},{"range_mhz":"1427-2690","returnLoss_db":"~-12.8","vswr":"~1.7:1","efficiency_percent":"~45.8","peakGain_dbi":"~3.6","averageGain_db":"~-3.4"},{"range_mhz":"3300-5000","returnLoss_db":"~-12.1","vswr":"~1.8:1","efficiency_percent":"~24.5","peakGain_dbi":"~1.0","averageGain_db":"~-6.2"},{"range_mhz":"5150-5925","returnLoss_db":"~-15.6","vswr":"~1.5:1","efficiency_percent":"~24.5","peakGain_dbi":"~1.6","averageGain_db":"~-6.1"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
