2J | Artikelnummer: 2J5202P

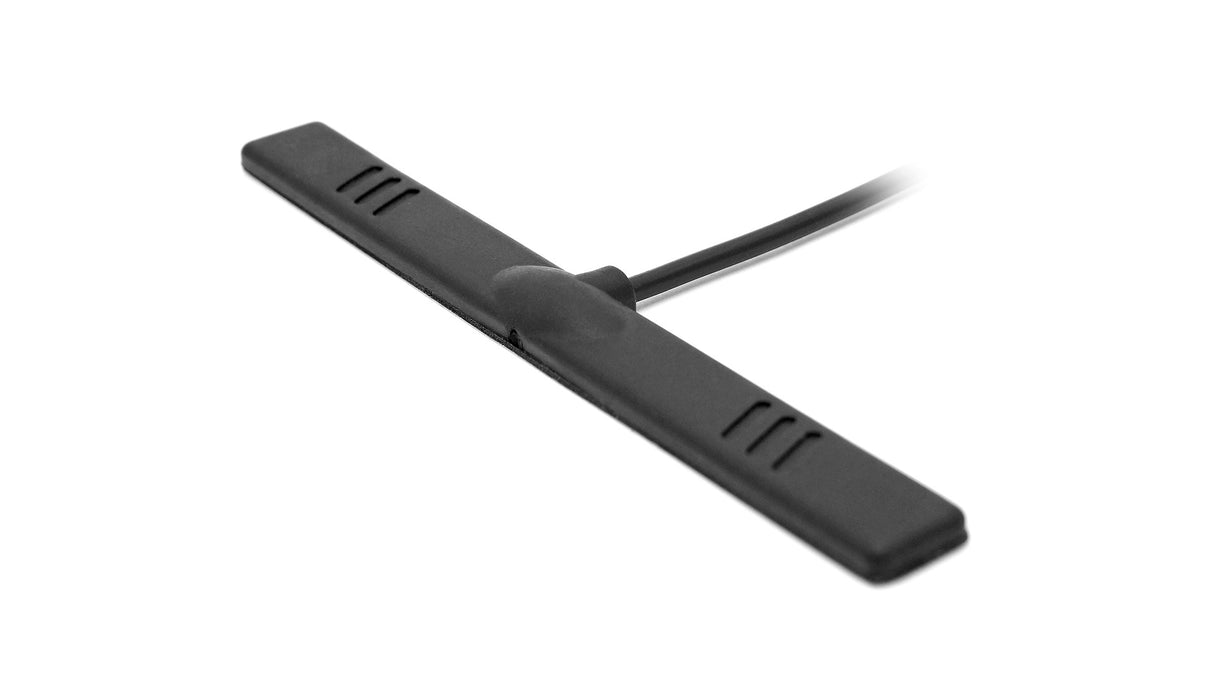

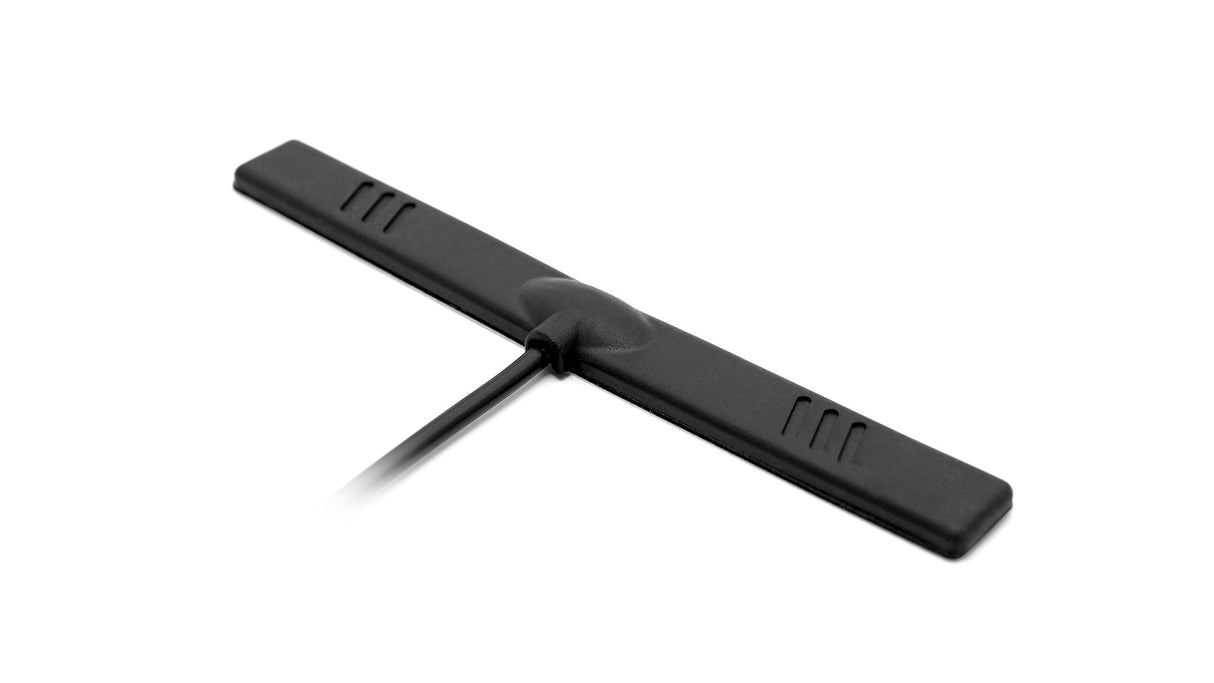

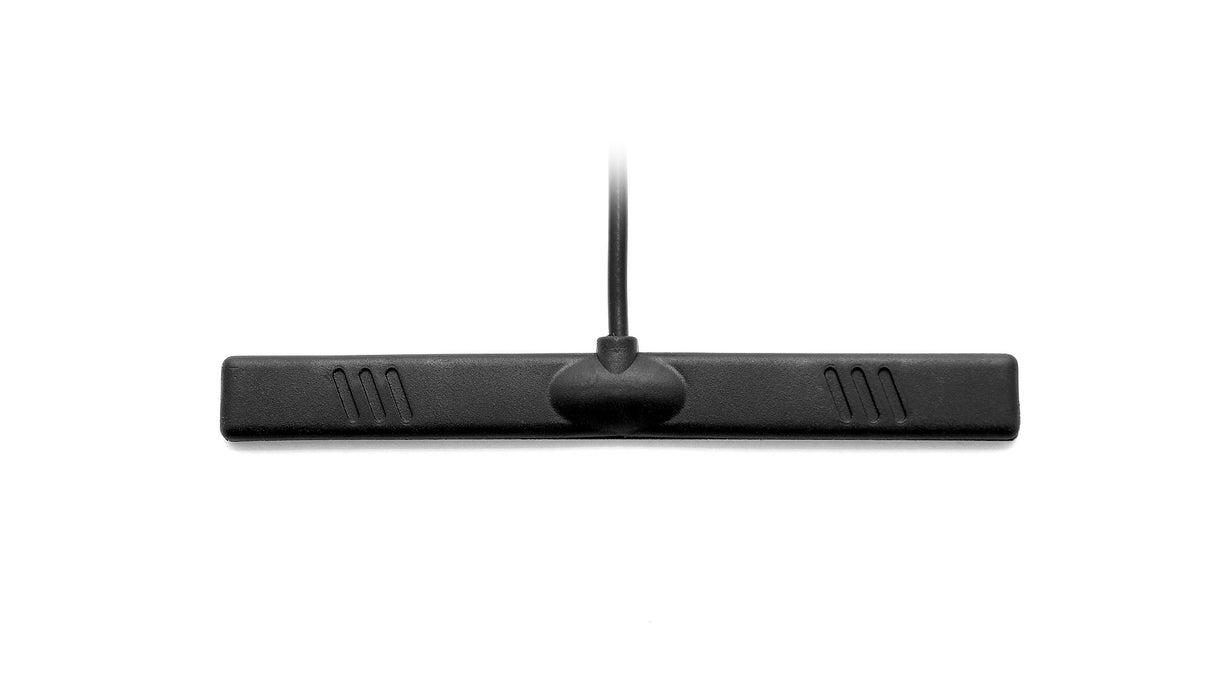

2J5202P Wi-Fi 6E/7, ISM Antenne Klebe anpassbar

Name: 2J5202P Wi-Fi 6E/7, ISM Antenne Klebe anpassbar
Brand: 2J
SKU: 2J5202P
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Klebemontage-Antenne ist für die nächste Generation der drahtlosen Konnektivität konzipiert und unterstützt W-lan 6E, W-lan 7 und ISM-Bänder. Ihr bodenflächenunabhängiges Design und das flexible Gehäuse machen sie ideal für eine Vielzahl von Anwendungen, darunter Smart Home, Unterhaltung, Gesundheitswesen, Transport und IoT-Geräte. Die Antenne bietet eine hohe Spitzenverstärkung und ist anpassbar für Kabel- und Steckverbindungsoptionen, was eine nahtlose Integration in verschiedene Umgebungen gewährleistet.

Konnektivitäten

2.4-5.0-6.0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Position: Außen
Montage: Klebemontage
Typ: Einzel
Abmessungen: 117,4 x 12,5 x 6,5 mm

Konnektivität 1 - W-lan 6E/7, ISM

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,5:1, ~2,2:1, ~1,8:1
Effizienz (%): ~63,0, ~41,6, ~45,4
Spitzenverstärkung (dBi): ~3,7, ~3,3, ~5,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J5202P","title":"W-lan 6E / W-lan 7 ISM anpassbare Klebemontage-Antenne","mountingType":"Klebemontage","ipRating":null,"dimensions_mm":"117.4 × 12.5 × 6.5","elements":[{"elementID":"W-lan / ISM","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-14.1","vswr":"~1.5:1","efficiency_percent":"~63.0","peakGain_dbi":"~3.7","averageGain_db":"~-2.0"},{"range_mhz":"4920-5925","returnLoss_db":"~-10.0","vswr":"~2.2:1","efficiency_percent":"~41.6","peakGain_dbi":"~3.3","averageGain_db":"~-3.9"},{"range_mhz":"5925-7125","returnLoss_db":"~-11.4","vswr":"~1.8:1","efficiency_percent":"~45.4","peakGain_dbi":"~5.5","averageGain_db":"~-3.4"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"W-lan / ISM","type":"RP-SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
