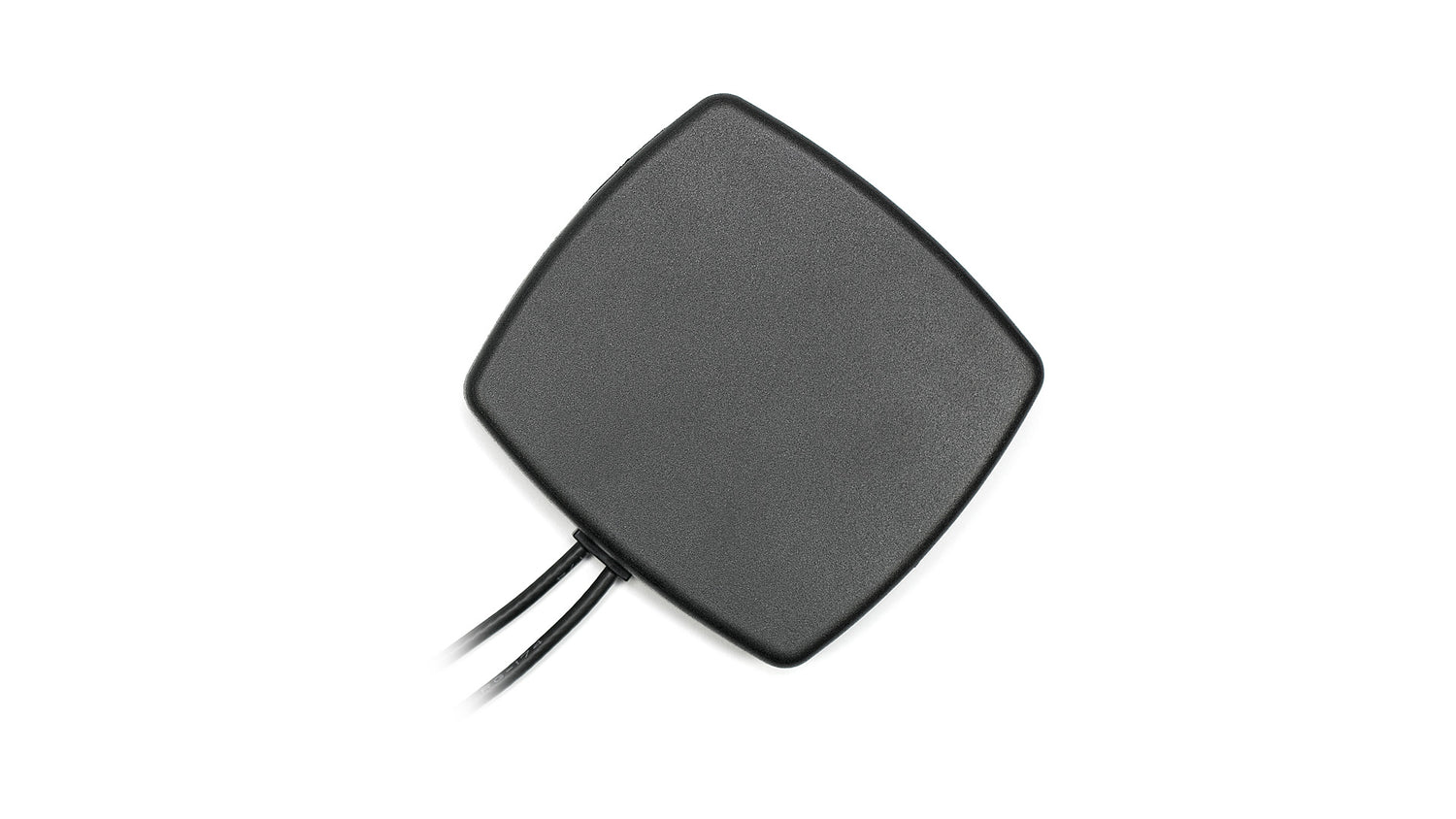

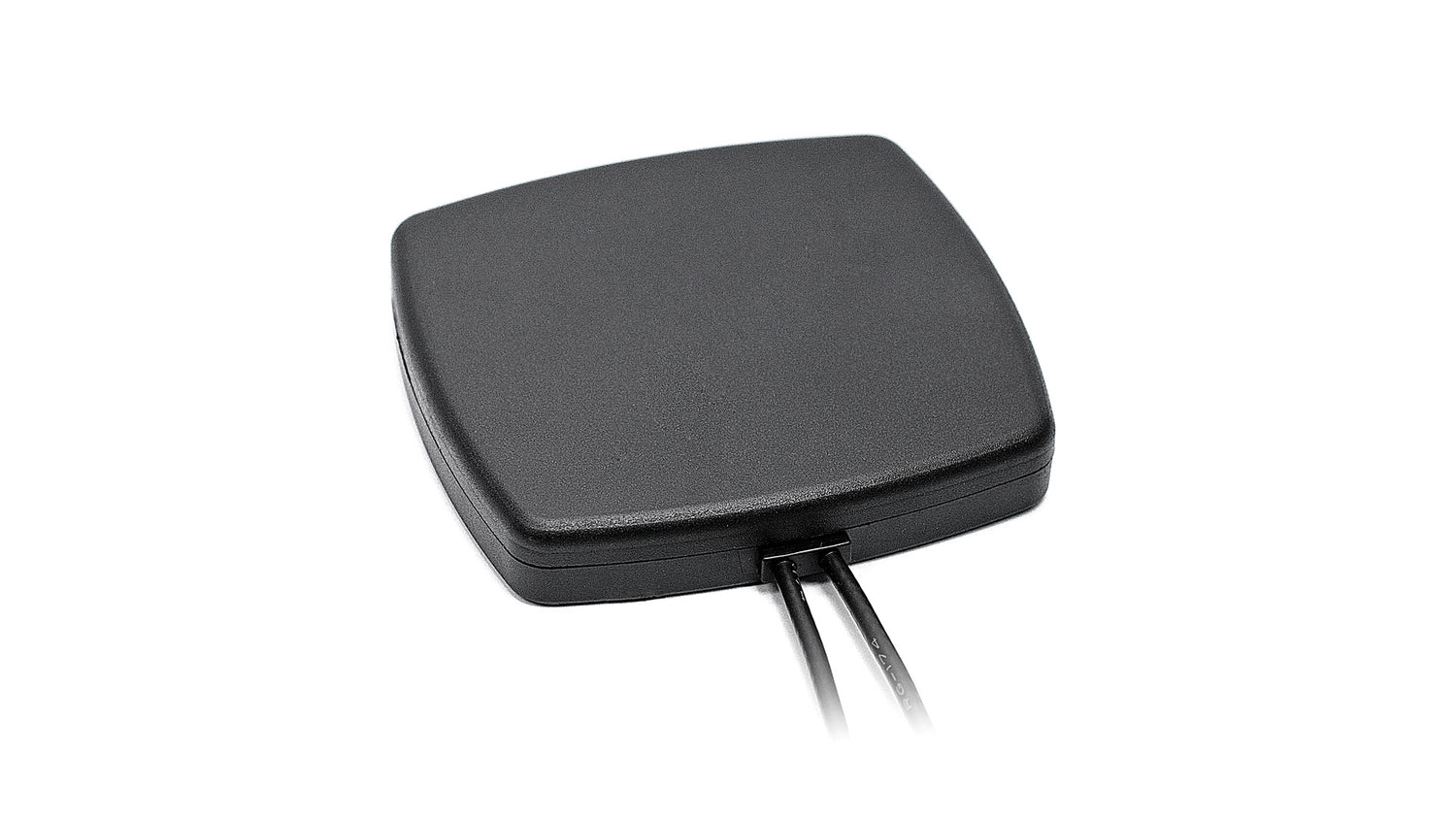

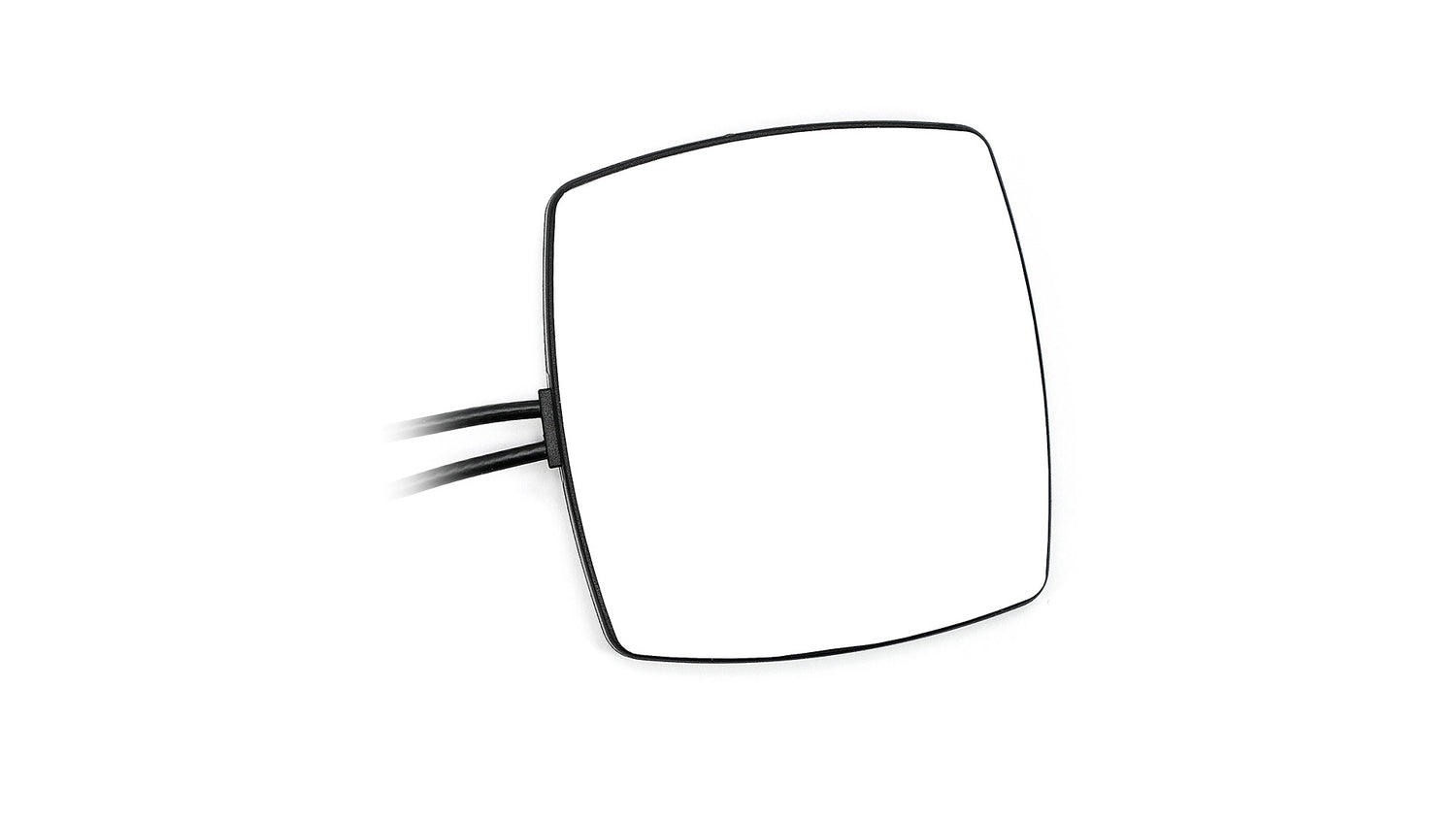

Diese ultrakompakte, flache Antenne ist für leistungsstarke W-lan- und ISM-Anwendungen konzipiert und unterstützt MIMO-Technologie für eine verbesserte Datenübertragung und Zuverlässigkeit. Ihre Unabhängigkeit von der Massefläche und die Klebemontage machen sie ideal für die einfache Integration in eine Vielzahl von Geräten und Umgebungen, einschließlich Smart Home, industrielle Automatisierung, Transport und Unterhaltungssysteme. Das schlanke Design mit einer maximalen Höhe von nur 16 mm sorgt für minimale optische Beeinträchtigung bei gleichzeitig robuster drahtloser Konnektivität.
Konnektivitäten
2× 2,4-5,0 GHz MIMO/W-lan/LPWA/BT/ZigBee/RFID/ISM
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Position: Extern
Montage: Klebemontage
Typ: Kombination
Abmessungen: 80 x 76 x 16 mm
Konnektivität 1 - 2,4/5,0 GHz ISM
Standards: W-lan, Bluetooth, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,4:1, ~1,5:1
Effizienz (%): ~61,6, ~44,6
Spitzenverstärkung (dBi): ~5,0, ~4,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 10
Konnektivität 2 - 2,4/5,0 GHz ISM
Standards: W-lan, Bluetooth, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,4:1, ~1,5:1
Effizienz (%): ~60,1, ~41,2
Spitzenverstärkung (dBi): ~4,8, ~5,3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 10
Datenblatt PDF herunterladen
Technical Specifications (AI Reference Data)
{"model":"2J6002Pa","title":"Falcon W-lan ISM MIMO Schlanke Kompakte Ultra Vielseitige Antenne","mountingType":"Klebemontage","ipRating":null,"dimensions_mm":"80 x 76 x 16","elements":[{"elementID":"W-lan 1 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-16.7","vswr":"~1.4:1","efficiency_percent":"~61.6","peakGain_dbi":"~5.0","averageGain_db":"~-2.1"},{"range_mhz":"4920-5925","returnLoss_db":"~-14.2","vswr":"~1.5:1","efficiency_percent":"~44.6","peakGain_dbi":"~4.6","averageGain_db":"~-3.5"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":10},{"elementID":"W-lan 2 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-17.0","vswr":"~1.4:1","efficiency_percent":"~60.1","peakGain_dbi":"~4.8","averageGain_db":"~-2.2"},{"range_mhz":"4920-5925","returnLoss_db":"~-16.9","vswr":"~1.5:1","efficiency_percent":"~41.2","peakGain_dbi":"~5.3","averageGain_db":"~-3.9"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":10}],"connectors":[{"elementIDRef":"W-lan 1","type":"RP SMA-Male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"W-lan 2","type":"RP SMA-Male","cableType":"D302","cableLength_mm":3000}]}
