2J | Artikelnummer: 2J6003PGF

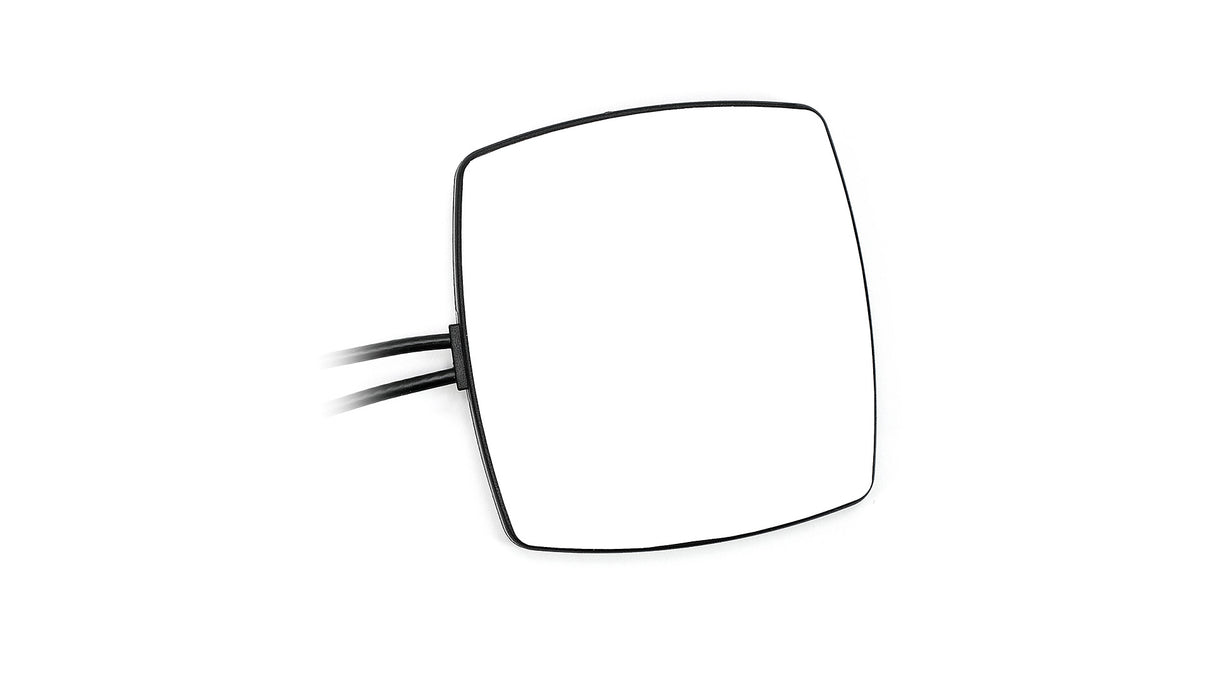

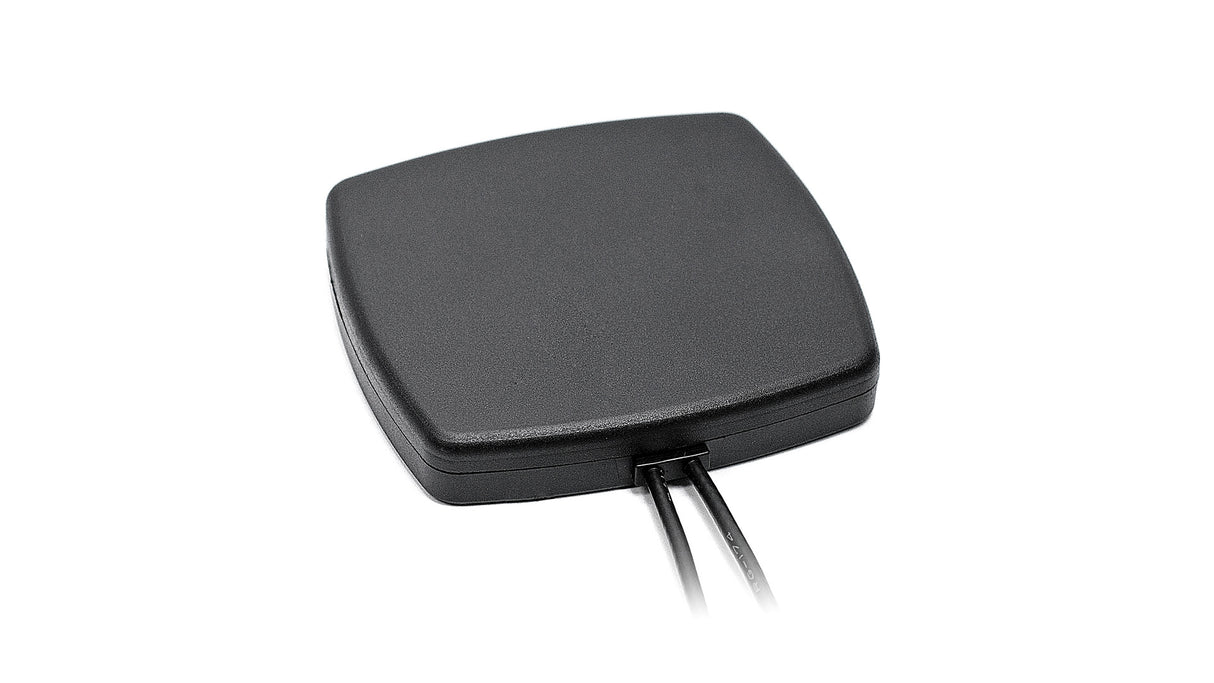

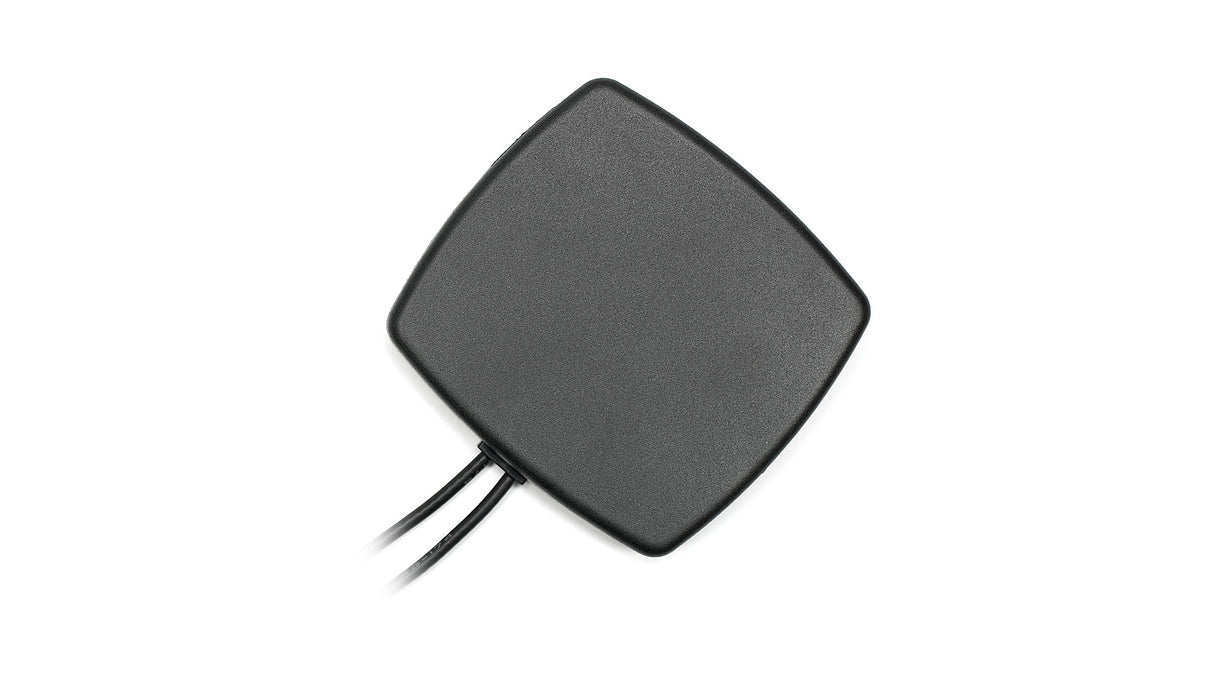

2J6003PGF Wi-Fi, GNSS, ISM Antenne Klebe 2-in-1

Name: 2J6003PGF Wi-Fi, GNSS, ISM Antenne Klebe 2-in-1
Brand: 2J
SKU: 2J6003PGF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Kombinationsantenne ist für zuverlässige Leistung in W-lan-, ISM- und GNSS-Anwendungen konzipiert. Ihre kompakte Bauform und Klebemontage machen sie ideal für Installationen, bei denen der Platz begrenzt ist und ein unauffälliges Erscheinungsbild gewünscht wird. Die Antenne ist unabhängig von der Massefläche und verfügt über ein aktives GNSS-Element mit Vorfilterung für verbesserte Signalqualität. Geeignet für eine Vielzahl von Anwendungen, darunter Logistik, Smart Cities, Flottenmanagement, autonome Fahrzeuge und Asset-Tracking.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
2,4-5,0 GHz/W-lan/LPWA/BT/ZigBee/RFID/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Position: Außen
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 80 x 76 x 16 mm

Konnektivität 1 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,7:1, ~1,5:1
Effizienz (%): ~44,8, ~29,8
Spitzenverstärkung (dBi): ~2,8, ~3,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6003PGF","title":"Falcon W-lan ISM GPS/GLONASS/Galileo Vielseitige Antenne","mountingType":"Klebemontage","ipRating":null,"dimensions_mm":"80 x 76 x 16","elements":[{"elementID":"ISM/Wi-Fi","type":"W-lan/ISM","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-12.3","vswr":"~1.7:1","efficiency_percent":"~44.8","peakGain_dbi":"~2.8","averageGain_db":"~-3.5"},{"range_mhz":"4920-5925","returnLoss_db":"~-15.7","vswr":"~1.5:1","efficiency_percent":"~29.8","peakGain_dbi":"~3.6","averageGain_db":"~-5.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","QZSS","Galileo","GLONASS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"ISM/Wi-Fi","type":"RP-SMA-Male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
