Diese kompakte, flache Antenne ist für zuverlässige 4G LTE-, 3G- und 2G-Konnektivität in anspruchsvollen Umgebungen konzipiert. Ihre 2-in-1 MIMO-Konfiguration sorgt für eine verbesserte Datenübertragung und stabile drahtlose Leistung, was sie ideal für Anwendungen wie Mobilfunknetze, IoT-Geräte, Asset-Tracking, Smart Cities und industrielle Überwachung macht. Das bodenflächenunabhängige Design ermöglicht eine flexible Installation auf verschiedenen Oberflächen, während die robuste Schraubbefestigung eine sichere Befestigung auch unter schwierigen Bedingungen gewährleistet. Die Antenne unterstützt eine breite Palette globaler LTE-Bänder und ist somit für weltweite Einsätze geeignet.
Konnektivitäten
2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen

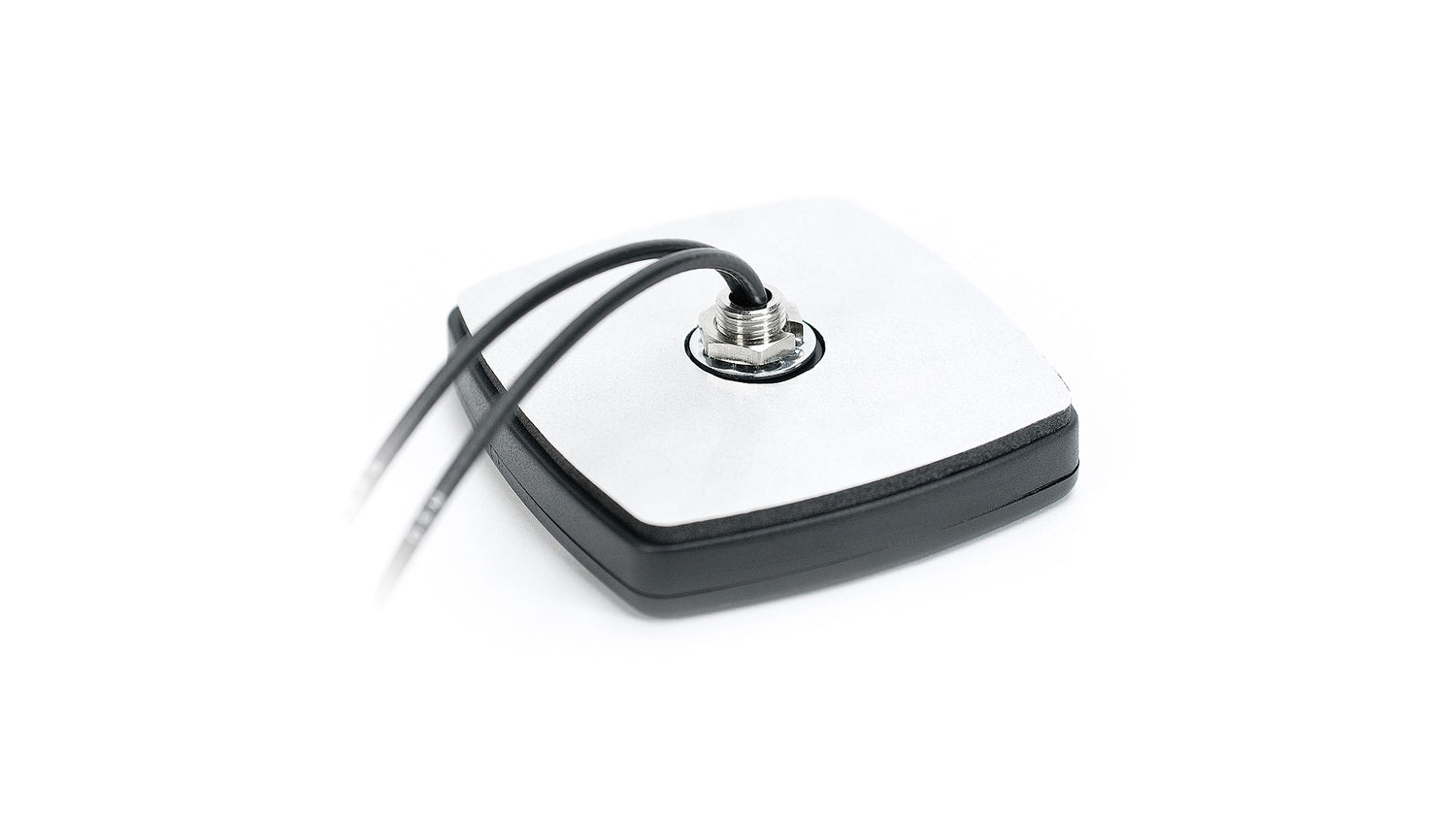

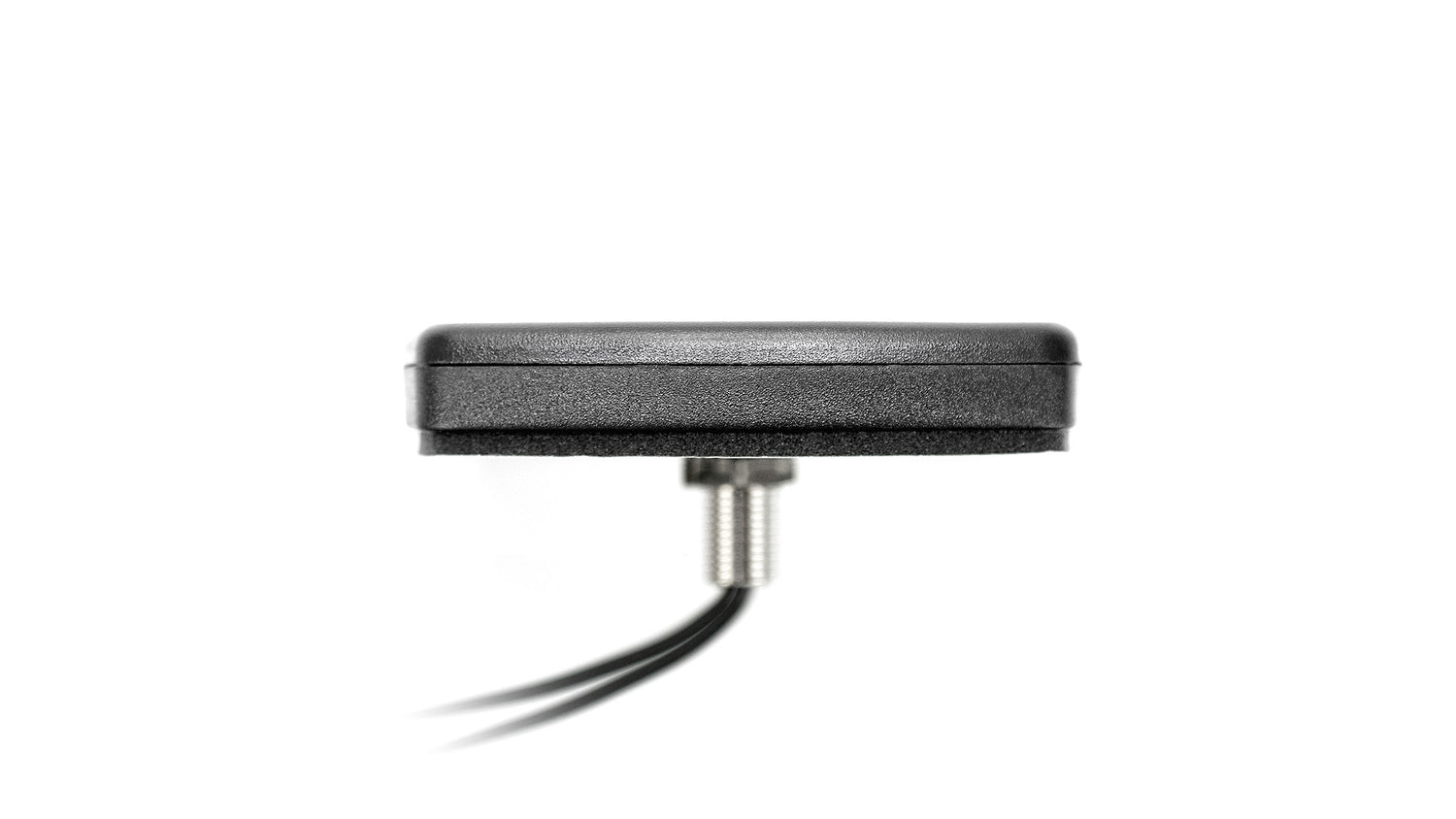

Befestigung: Schraubbefestigung
Typ: Kombination
Abmessungen: 80 x 74 x 14,7 mm
Konnektivität 1 - 4G LTE MIMO
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,1:1, ~2,4:1, ~1,3:1
Effizienz (%): ~31,5, ~30,4, ~43,8
Spitzenverstärkung (dBi): ~0,7, ~2,7, ~4,3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - 4G LTE MIMO
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,0:1, ~2,3:1, ~1,3:1
Effizienz (%): ~33,0, ~29,5, ~43,1
Spitzenverstärkung (dBi): ~1,4, ~2,2, ~4,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Datenblatt PDF herunterladen
Technical Specifications (AI Reference Data)
{"model":"2J6024Ba","title":"Falcon 2x 4G LTE/3G/2G MIMO Kompakte Ultra Vielseitige Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":null,"dimensions_mm":"80 x 74 x 14.7","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-9.4","vswr":"~2.1:1","efficiency_percent":"~31.5","peakGain_dbi":"~0.7","averageGain_db":"~-5.0"},{"range_mhz":"1710-2170","returnLoss_db":"~-7.8","vswr":"~2.4:1","efficiency_percent":"~30.4","peakGain_dbi":"~2.7","averageGain_db":"~-5.2"},{"range_mhz":"2500-2700","returnLoss_db":"~-19.4","vswr":"~1.3:1","efficiency_percent":"~43.8","peakGain_dbi":"~4.3","averageGain_db":"~-3.6"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-9.9","vswr":"~2.0:1","efficiency_percent":"~33.0","peakGain_dbi":"~1.4","averageGain_db":"~-4.8"},{"range_mhz":"1710-2170","returnLoss_db":"~-8.1","vswr":"~2.3:1","efficiency_percent":"~29.5","peakGain_dbi":"~2.2","averageGain_db":"~-5.5"},{"range_mhz":"2500-2700","returnLoss_db":"~-19.5","vswr":"~1.3:1","efficiency_percent":"~43.1","peakGain_dbi":"~4.4","averageGain_db":"~-3.7"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
